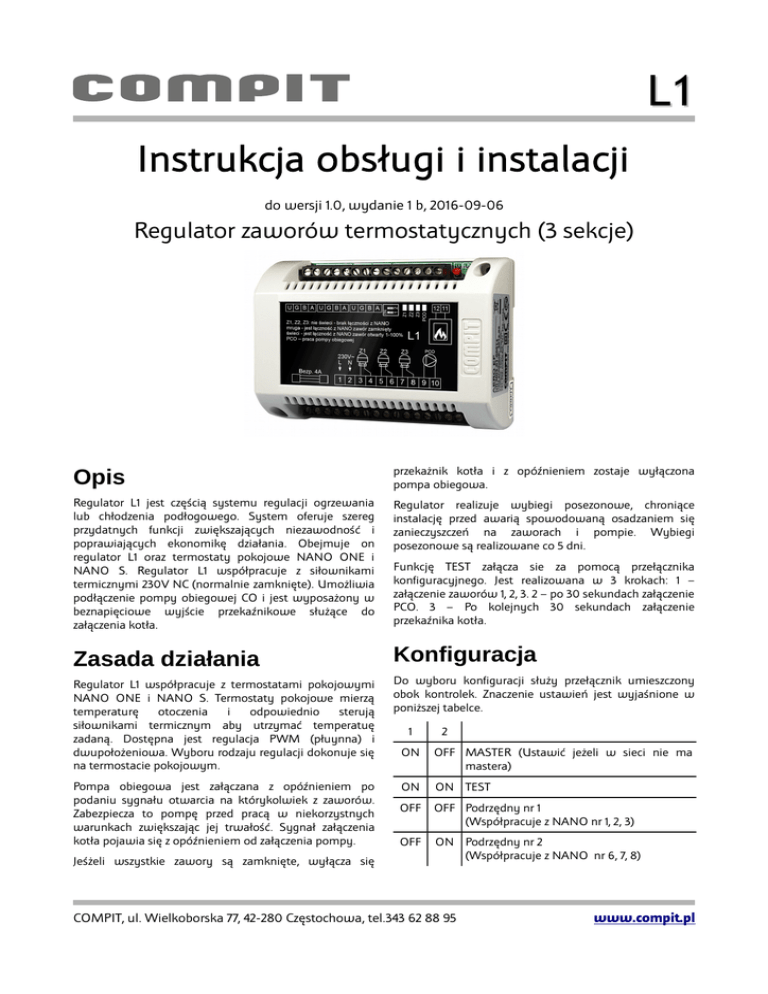

Instrukcja obsługi - L1

L1
Instrukcja obsługi i instalacji
do wersji 1.0, wydanie 1 b, 2016-09-06
Regulator zaworów termostatycznych (3 sekcje)
Opis
przekażnik kotła i z opóźnieniem zostaje wyłączona
pompa obiegowa.
Regulator L1 jest częścią systemu regulacji ogrzewania
lub chłodzenia podłogowego. System oferuje szereg
przydatnych funkcji zwiększających niezawodność i
poprawiających ekonomikę działania. Obejmuje on
regulator L1 oraz termostaty pokojowe NANO ONE i
NANO S. Regulator L1 współpracuje z siłownikami
termicznymi 230V NC (normalnie zamknięte). Umożliwia
podłączenie pompy obiegowej CO i jest wyposażony w
beznapięciowe wyjście przekaźnikowe służące do
załączenia kotła.
Regulator realizuje wybiegi posezonowe, chroniące
instalację przed awarią spowodowaną osadzaniem się
zanieczyszczeń na zaworach i pompie. Wybiegi
posezonowe są realizowane co 5 dni.
Zasada działania
Konfiguracja
Regulator L1 współpracuje z termostatami pokojowymi
NANO ONE i NANO S. Termostaty pokojowe mierzą
temperaturę
otoczenia
i
odpowiednio
sterują
siłownikami termicznym aby utrzymać temperatuę
zadaną. Dostępna jest regulacja PWM (płuynna) i
dwupołożeniowa. Wyboru rodzaju regulacji dokonuje się
na termostacie pokojowym.
Do wyboru konfiguracji służy przełącznik umieszczony
obok kontrolek. Znaczenie ustawień jest wyjaśnione w
poniższej tabelce.
Pompa obiegowa jest załączana z opóźnieniem po
podaniu sygnału otwarcia na którykolwiek z zaworów.
Zabezpiecza to pompę przed pracą w niekorzystnych
warunkach zwiększając jej trwałość. Sygnał załączenia
kotła pojawia się z opóźnieniem od załączenia pompy.
Jeśżeli wszystkie zawory są zamknięte, wyłącza się
Funkcję TEST załącza sie za pomocą przełącznika
konfiguracyjnego. Jest realizowana w 3 krokach: 1 –
załączenie zaworów 1, 2, 3. 2 – po 30 sekundach załączenie
PCO. 3 – Po kolejnych 30 sekundach załączenie
przekaźnika kotła.
1
2
ON
OFF MASTER (Ustawić jeżeli w sieci nie ma
mastera)
ON
ON TEST
OFF OFF Podrzędny nr 1
(Współpracuje z NANO nr 1, 2, 3)
OFF
ON Podrzędny nr 2
(Współpracuje z NANO nr 6, 7, 8)
COMPIT, ul. Wielkoborska 77, 42-280 Częstochowa, tel.343 62 88 95
www.compit.pl
Schemat podłączenia
U G B A
U G B A
U G B A
12 11
Z1
Z2
Z3
PCO
U G B A U G B A U G B A
L1
230V~
L N
Z1
1
Z2
2
Z3
3
PCO
Bezp. 4A
1 2 3 4 5 6 7 8 9 10
UBGA – interfejs C14 i zasilanie termostatu NANO. Zaciski o takich samych oznaczeniach w L1 i NANO łączy się ze sobą.
A-A, B-B, U-U, G-G.
Uwaga! Podanie napięcia na zaciski U,G,B,A powoduje uszkodzenie regulatora i grozi porażeniem prądem
elektrycznym.
11,12 – niespolaryzowane styki przekaźnika załączającego kocioł CO.
1,2 – zasilanie regulatora 230V 50Hz
3, 4 – zaciski do podłączenia siłownika termicznego zaworu 1
5, 6 – zaciski do podłączenia siłownika termicznego zaworu 2
7, 8 – zaciski do podłączenia siłownika termicznego zaworu 3
9, 10 – zasiski do podłączenia pompy obiegowej CO
Znaczenie kontrolek
Z1,
Z2,
Z3
Kontrolki odpowiadają siłownikom 1, 2, 3.
nie świeci - brak łączności z NANO
mruga - jest łączność z NANO zawór zamknięty
świeci - jest łączność z NANO zawór otwarty 1100%
PCO praca pompy obiegowej
Dane Techniczne
Zasilanie:
Maksymalny pobór
mocy:
Wkładka bezpiecznikowa:
Stopień ochrony
sterownika:
230V, 50Hz
4W
4A
IP20
Obciążalność
maksymalna wyjść.
Siłowniki
termiczne
8W (max 4 szt.
na wyjście.)
Pompa CO 4(2)A (370W)
Opóźnienie załączenia
pompy
Opóźnienie załączenia
kotła
Opóźnienie wyłączenia
kotła
Temperatura otoczenia:
Wilgotność względna:
Przyłącza, strona 230V:
1 minuta
1 minuta
1 minuta
0..55°C
5 – 80% bez kondensacji pary
wodnej
Zaciski śrubowe 1x1,5mm²
Przyłącza, strona niskiego Zaciski śrubowe 1x0,5mm²
napięcia
Wymiary
113x89x47mm
Waga:
0,6kg
