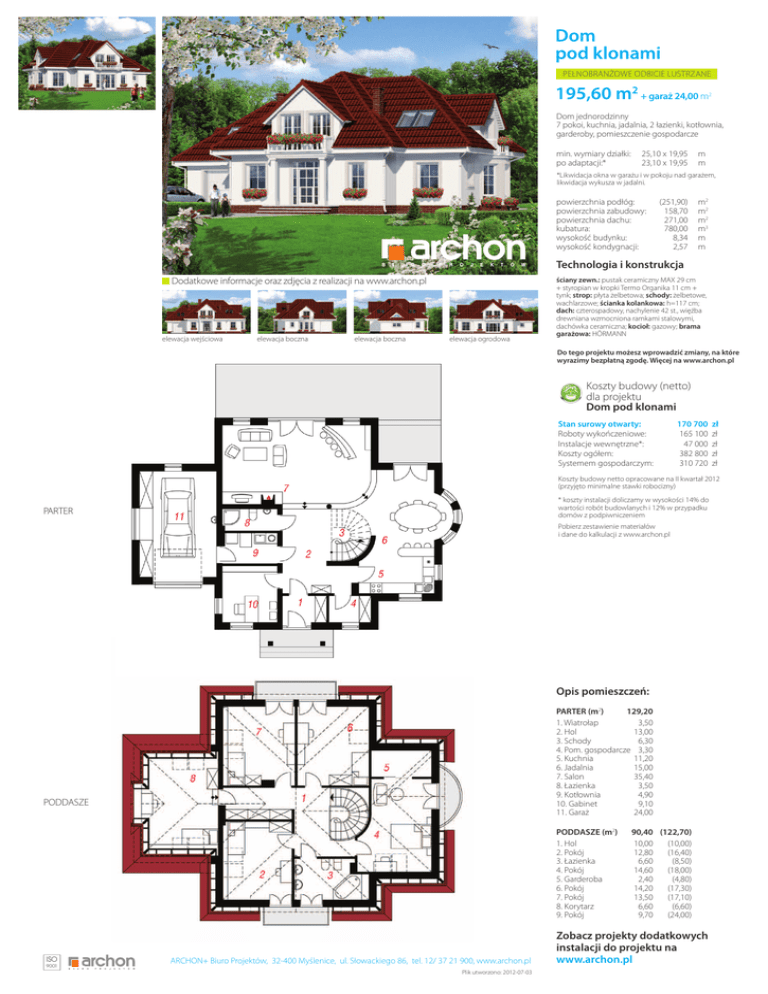

Dom pod klonami 195,60 m2

Dom
pod klonami
Pełnobranżowe odbicie lustrzane
195,60 m2 + garaż24,00m
2
Dom jednorodzinny
7 pokoi, kuchnia, jadalnia, 2 łazienki, kotłownia,
garderoby, pomieszczenie gospodarcze
min. wymiary działki: 25,10 x 19,95 m
po adaptacji:*
23,10 x 19,95 m
*Likwidacja okna w garażu i w pokoju nad garażem,
likwidacja wykusza w jadalni.
powierzchnia podłóg:
powierzchnia zabudowy:
powierzchnia dachu:
kubatura:
wysokość budynku:
wysokość kondygnacji:
(251,90)
158,70
271,00
780,00
8,34
2,57
m2
m2
m2
m3
m
m
Technologia i konstrukcja
Dodatkowe informacje oraz zdjęcia z realizacji na www.archon.pl
elewacja wejściowa
elewacja boczna
elewacja boczna
elewacja ogrodowa
ściany zewn.: pustak ceramiczny MAX 29 cm
+ styropian w kropki Termo Organika 11 cm +
tynk; strop: płyta żelbetowa; schody: żelbetowe,
wachlarzowe; ścianka kolankowa: h=117 cm;
dach: czterospadowy, nachylenie 42 st., więźba
drewniana wzmocniona ramkami stalowymi,
dachówka ceramiczna; kocioł: gazowy; brama
garażowa: HÖRMANN
Do tego projektu możesz wprowadzić zmiany, na które
wyrazimy bezpłatną zgodę. Więcej na www.archon.pl
Koszty budowy (netto)
dla projektu
Dom pod klonami
Stan surowy otwarty:
Roboty wykończeniowe:
Instalacje wewnętrzne*:
Koszty ogółem:
Systemem gospodarczym:
170 700
165 100
47 000
382 800
310 720
zł
zł
zł
zł
zł
Koszty budowy netto opracowane na II kwartał 2012
(przyjęto minimalne stawki robocizny)
* koszty instalacji doliczamy w wysokości 14% do
wartości robót budowlanych i 12% w przypadku
domów z podpiwniczeniem
PARTER
Pobierz zestawienie materiałów
i dane do kalkulacji z www.archon.pl
Opis pomieszczeń:
129,20
PARTER (m2)
1. Wiatrołap 3,50
2. Hol 13,00
3. Schody 6,30
4. Pom. gospodarcze 3,30
5. Kuchnia 11,20
6. Jadalnia 15,00
7. Salon 35,40
8. Łazienka 3,50
9. Kotłownia 4,90
10. Gabinet 9,10
11. Garaż 24,00
PODDASZE
PODDASZE (m2)
1. Hol 2. Pokój 3. Łazienka 4. Pokój 5. Garderoba 6. Pokój 7. Pokój 8. Korytarz 9. Pokój ISO
9001
ARCHON+ Biuro Projektów, 32-400 Myślenice, ul. Słowackiego 86, tel. 12/ 37 21 900, www.archon.pl
Plik utworzono: 2012-07-03
90,40 (122,70)
10,00 (10,00)
12,80 (16,40)
6,60 (8,50)
14,60 (18,00)
2,40 (4,80)
14,20 (17,30)
13,50 (17,10)
6,60 (6,60)
9,70 (24,00)
Zobacz projekty dodatkowych
instalacji do projektu na
www.archon.pl
