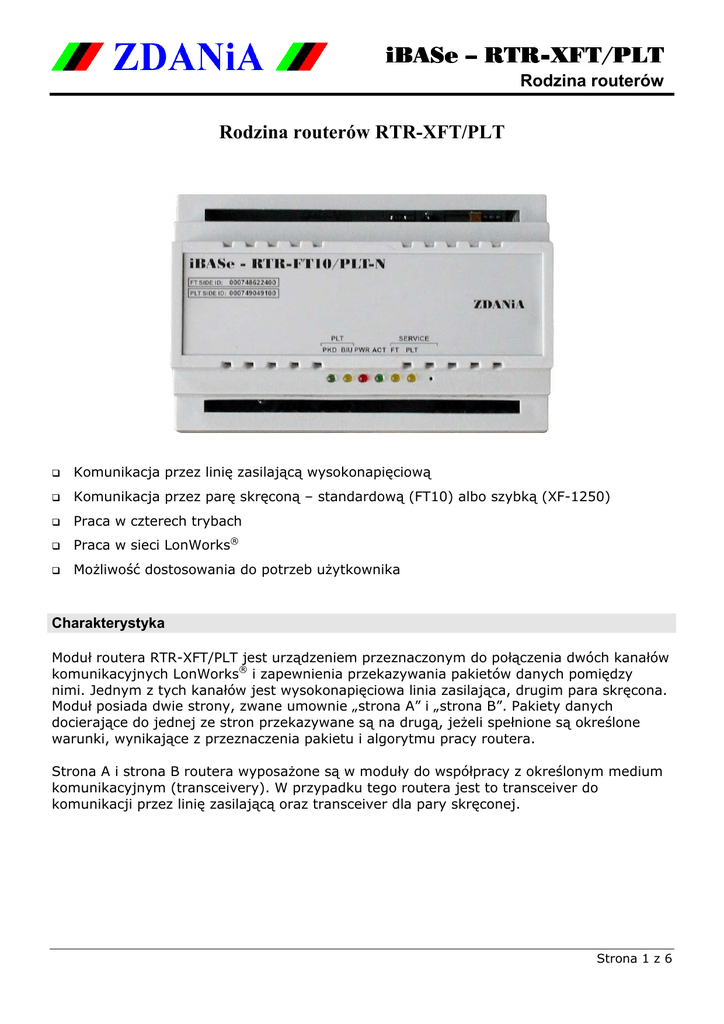

Rodzina routerów
Rodzina routerów RTR-XFT/PLT
Komunikacja przez linię zasilającą wysokonapięciową
Komunikacja przez parę skręconą – standardową (FT10) albo szybką (XF-1250)
Praca w czterech trybach
Praca w sieci LonWorks®
Możliwość dostosowania do potrzeb użytkownika
Charakterystyka
Moduł routera RTR-XFT/PLT jest urządzeniem przeznaczonym do połączenia dwóch kanałów
komunikacyjnych LonWorks® i zapewnienia przekazywania pakietów danych pomiędzy
nimi. Jednym z tych kanałów jest wysokonapięciowa linia zasilająca, drugim para skręcona.
Moduł posiada dwie strony, zwane umownie „strona A” i „strona B”. Pakiety danych
docierające do jednej ze stron przekazywane są na drugą, jeżeli spełnione są określone
warunki, wynikające z przeznaczenia pakietu i algorytmu pracy routera.
Strona A i strona B routera wyposażone są w moduły do współpracy z określonym medium
komunikacyjnym (transceivery). W przypadku tego routera jest to transceiver do
komunikacji przez linię zasilającą oraz transceiver dla pary skręconej.
Strona 1 z 6
iBASe – RTRRTR-XFT/PLT
Rodzina routerów
Obsługiwane rodzaje mediów
Przez dobór układów współpracy z medium komunikacyjnym można uzyskać kilka wykonań routera.
Możliwości te zostały zebrane w poniższej tabeli
Strona linii zasilającej
Typ
PL-20C (PLT-22)
PL-20N (PLT-22)
ID Opis
16 Komunikacja przez linię zasilającą (w paśmie C), z wykorzystaniem
protokołu dostępu CENELEC, szybkość transmisji 5 kbps
17 Komunikacja przez linię zasilającą (w paśmie C), z wyłączonym
protokołem dostępu CENELEC, szybkość transmisji 5 kbps
Strona pary skręconej
Typ
TP/XF-1250
TP/FT-10
ID Opis
3 Para skręcona w układzie magistralowym („bus topology”),
szybkość transmisji 1,25 Mbps
4 Para skręcona w układzie swobodnym („free topology”) lub
magistralowym („bus topology”), szybkość transmisji 78 kbps
Dane techniczne
Procesory
Typ
Częstotliwość zegara
Identyfikacja
Neuron® Chip 3150
10 MHz
Service pin lub przez ręczne wprowadzenie numeru
Interfejs sieciowy – strona pary skręconej FT10
Transceiver
FTT-10A
Identyfikator tranceivera
4 (4 hex)
Szybkość transmisji
78 Kb/s
Maksymalna odległość
2700 m – w układzie magistralowym („bus topology”)
500 m – w układzie swobodnym („free topology”)
Polaryzacja magistrali
Dowolna
Protokół
LonTalk®
Terminacja sieci
Zewnętrzna – wg wymogów aplikacji
Interfejs sieciowy – strona pary skręconej XF1250
Transceiver
TPT/XF-1250
Identyfikator tranceivera
3 (3 hex)
Szybkość transmisji
1,25 Mb/s
Maksymalna odległość
130 m – w układzie magistralowym („najgorszy przypadek”)
Polaryzacja magistrali
Dowolna
Protokół
LonTalk®
Terminacja sieci
Zewnętrzna
Interfejs sieciowy – linii zasilającej
Transceiver
PLT-22
Identyfikator transceivera
16 (10H) – włączony protokół dostępu CENELEC (PL-20C)
17 (11H) – wyłączony protokół dostępu CENELEC (PL-20N)
Strona 2 z 6
iBASe – RTRRTR-XFT/PLT
Rodzina routerów
Szybkość transmisji
Układ sprzężenia z siecią
Wyjściowy poziom sygnału
Zabezpieczenia
ok. 5 kb/s (dla PL-20C wartość nieco niższa)
Nieseparowany typu przewód fazowy – przewód neutralny (L-N)
w modelu RTR-XFT/PLT-N
Nieseparowany typu przewód fazowy – uziemienie – (L-E)
w modelu RTR-XFT/PLT-E
7 Vp-p
Warystor tlenkowy 7 mm, wkładka topikowa zwłoczny
Zasilanie
Napięcie zasilania
Pobór mocy
Uwagi
220 V 50 Hz
< 6 VA
Komunikacja odbywa się przez linię zasilającą moduł routera
Warunki środowiskowe
Temperatura pracy
Temperatura przechowywania
Wilgotność względna
0..+40 °C
-20..+70 °C
25..90 % RH bez kondensacji pary
Sygnalizacja i sterowanie
Dioda PWR
Dioda ACT
Diody „Service” FT i PLT
Dioda PKD
Dioda BIU
Przycisk Service
Czerwona dioda LED – sygnalizacja zasilania modułu
Zielona dioda LED – sygnalizacja transmisji danych (sygnał
generowany przez główny moduł routera)
Żółte diody LED – diody „Service” dla obu stron modułu:
FT – strona pary skręconej, PLT – strona linii zasilającej
Zielona dioda LED – sygnalizacja wykrycia pakietu danych
przez transceiver sieciowy PLT
Żółta dioda LED – sygnalizacja zajętości pasma w linii zasilającej
(sygnał generowany przez transceiver sieciowy PLT)
Wykorzystywany na etapie integracji modułu w sieci – przycisk
miniaturowy, dostępny przez otwór w górnej części modułu
Obudowa i montaż
Obudowa
Montaż
Kolor obudowy
Wymiary obudowy
Zaciski
Polistyrenowa typu Z-104
Na szynie TS-35
Jasnoszary
138 x 90 x 62 mm
Listwa łączeniowa z zaciskami śrubowymi z osłoną przewodu
w rastrze 5mm, maksymalny przekrój przewodu 1,5 mm2
Tryby pracy routera
Router może pracować w czterech trybach, w zależności od algorytmu przekazywania
pakietów danych (komunikatów) między stronami.
Repeater
Przekazywane są wszystkie komunikaty między dwoma kanałami komunikacyjnymi. Użycie
tak skonfigurowanego routera pozwala na stworzenie podsieci istniejącej na wielu kanałach
komunikacyjnych.
Strona 3 z 6
iBASe – RTRRTR-XFT/PLT
Rodzina routerów
Bridge (mostek)
Przekazywane są komunikaty ze zgodnymi domenami.
Configured router (router skonfigurowany)
Router przekazuje komunikaty wg swoich wewnętrznych tablic (routing tables), przy czym
zawartość tych tablic jest określana przez narzędzia do zarządzania siecią.
Learning router (router uczący się)
Router przekazuje komunikaty wg swoich wewnętrznych tablic (routing tables), przy czym
zawartość tych tablic jest tworzona przez wbudowane oprogramowanie (firmware) podczas
pracy – router „uczy się” struktury sieci.
Wyboru trybu pracy routera dokonuje się za pomocą narzędzia do zarządzania siecią.
Domyślnie router jest wstępnie skonfigurowany jako repeater.
Strona 4 z 6
iBASe – RTRRTR-XFT/PLT
Rodzina routerów
Aplikacja routera – model RTR-FT10/PLT-N
Zaciski modułu
Nr
1, 2
3, 4
5, 6
7, 11
8, 12
9, 10
Oznaczenie
POWER – L
POWER – N
POWER – E
A
B
E
Opis
Zasilanie 220 VAC i komunikacja – przewód fazowy
Zasilanie 220 VAC i komunikacja – przewód neutralny
Zasilanie 220 VAC i komunikacja – przewód uziemienia
(tylko w module RTR-XFT/PLT-E – w układzie sprzężenia
z siecią typu faza – uziemienie)
Zacisk „A” sieci LonWorks
Zacisk „B” sieci LonWorks
Zacisk dla ekranu kabla sieci LonWorks
Polaryzacja zacisków sieci LonWorks nie jest istotna.
Wybrane zaciski modułu zostały zwarte ze sobą celem zwiększenia wygody łączeniowej.
Miejsce dołączenia przewodów nie ma znaczenia (w ramach zwartych zacisków).
Strona 5 z 6
iBASe – RTRRTR-XFT/PLT
Rodzina routerów
Diody LED modułu
Oznaczenie
PLT – PKD
Barwa
Zielona
PLT – BIU
Żółta
PWR
ACT
Czerwona
Zielona
Service – FT
Service – FO
Żółta
Żółta
Opis
Sygnalizacja wykrycia pakietu danych otrzymanego
przez linię zasilającą , sygnał jest generowany przez moduł
transceivera sieciowego PLT-22
Sygnalizacja zajętości pasma komunikacyjnego w linii
zasilającej, sygnał jest generowany przez moduł
transceivera sieciowego PLT-22
Sygnalizacja zasilania modułu
Sygnalizacja aktywności (przesłania pakietu danych), sygnał
jest generowany przez centralny moduł routera
Dioda „Service” strony pary skręconej
Dioda „Service” strony światłowodu
Wymiary zewnętrzne modelu RTR-FT10/PLT-N
