Karta kontroli sprzętu DRABINA DWUPRZĘSŁOWA WYSUWANA

JRG NR ……..
KM PSP POZNAŃ

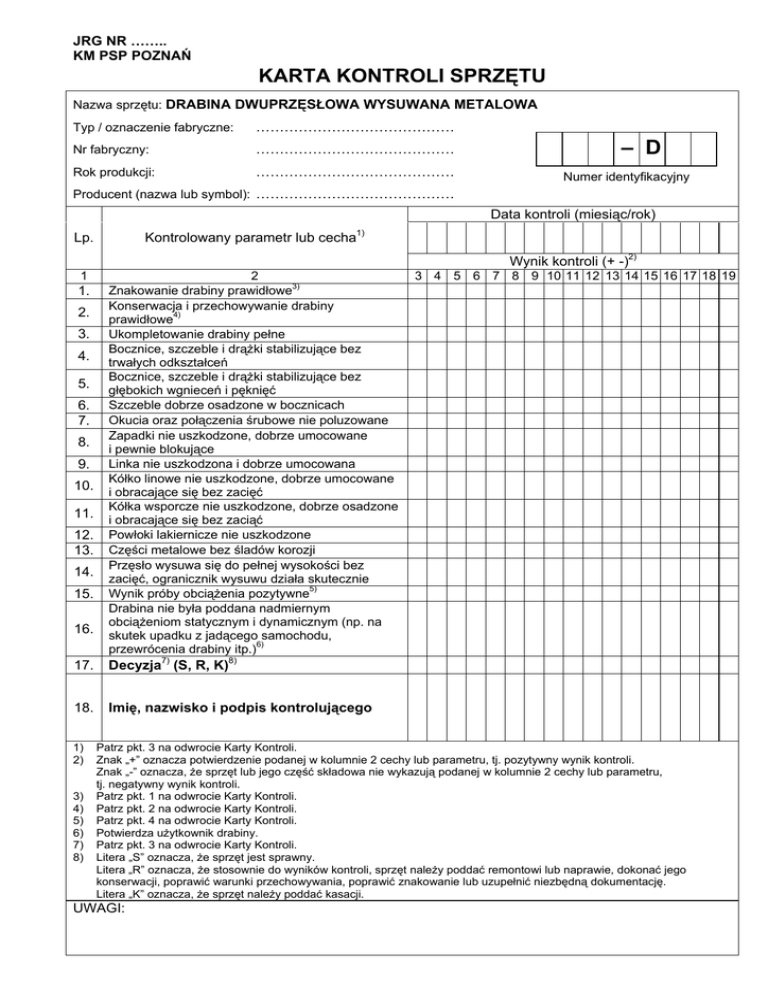

KARTA KONTROLI SPRZĘTU
Nazwa sprzętu: DRABINA DWUPRZĘSŁOWA WYSUWANA METALOWA
Typ / oznaczenie fabryczne:
……………………………………
Nr fabryczny:
……………………………………
Rok produkcji:
……………………………………
– D
Numer identyfikacyjny
Producent (nazwa lub symbol): ……………………………………
Data kontroli (miesiąc/rok)
Kontrolowany parametr lub cecha1)
Lp.
Wynik kontroli (+ -)2)
1
1.
2.
3.
4.
5.
6.
7.
8.
9.
10.
11.
12.
13.
14.
15.
16.
2
Znakowanie drabiny prawidłowe3)
Konserwacja i przechowywanie drabiny
prawidłowe4)
Ukompletowanie drabiny pełne
Bocznice, szczeble i drążki stabilizujące bez
trwałych odkształceń
Bocznice, szczeble i drążki stabilizujące bez
głębokich wgnieceń i pęknięć
Szczeble dobrze osadzone w bocznicach
Okucia oraz połączenia śrubowe nie poluzowane
Zapadki nie uszkodzone, dobrze umocowane
i pewnie blokujące
Linka nie uszkodzona i dobrze umocowana
Kółko linowe nie uszkodzone, dobrze umocowane
i obracające się bez zacięć
Kółka wsporcze nie uszkodzone, dobrze osadzone
i obracające się bez zaciąć
Powłoki lakiernicze nie uszkodzone
Części metalowe bez śladów korozji
Przęsło wysuwa się do pełnej wysokości bez
zacięć, ogranicznik wysuwu działa skutecznie
Wynik próby obciążenia pozytywne5)
Drabina nie była poddana nadmiernym
obciążeniom statycznym i dynamicznym (np. na
skutek upadku z jadącego samochodu,
przewrócenia drabiny itp.)6)
17.
Decyzja7) (S, R, K)8)
18.
Imię, nazwisko i podpis kontrolującego
1)
2)
3)
4)
5)
6)
7)
8)
3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19
Patrz pkt. 3 na odwrocie Karty Kontroli.
Znak „+” oznacza potwierdzenie podanej w kolumnie 2 cechy lub parametru, tj. pozytywny wynik kontroli.
Znak „-” oznacza, że sprzęt lub jego część składowa nie wykazują podanej w kolumnie 2 cechy lub parametru,
tj. negatywny wynik kontroli.
Patrz pkt. 1 na odwrocie Karty Kontroli.
Patrz pkt. 2 na odwrocie Karty Kontroli.
Patrz pkt. 4 na odwrocie Karty Kontroli.
Potwierdza użytkownik drabiny.
Patrz pkt. 3 na odwrocie Karty Kontroli.
Litera „S” oznacza, że sprzęt jest sprawny.
Litera „R” oznacza, że stosownie do wyników kontroli, sprzęt należy poddać remontowi lub naprawie, dokonać jego
konserwacji, poprawić warunki przechowywania, poprawić znakowanie lub uzupełnić niezbędną dokumentację.
Litera „K” oznacza, że sprzęt należy poddać kasacji.
UWAGI:
1. ZNAKOWANIE
Drabina powinna być trwale i czytelnie oznakowana numerem identyfikacyjnym (inwentarzowym lub serwisowym). Znakowanie
powinno być wykonane w sposób nie utrudniający odczytu znakowania producenta. Znakowanie nie powinno pogarszać cech
użytkowych drabiny.
2. KONSERWACJA I PRZECHOWYWANIE
Jeżeli producent nie zalecił inaczej, konserwację i przechowywanie należy prowadzić według podanych niżej zasad.
Konserwację bieżącą drabiny należy przeprowadzać po każdym użyciu, podczas którego doszło do jej zabrudzenia lub
zawilgocenia. Drabinę należy oczyścić, a następnie starannie wytrzeć miękką szmatą do sucha. Należy ponadto przesmarować
olejem maszynowym osie kółek, rolek, zapadek, gwinty, punkty mocowań drążków stabilizujących oraz natrzeć rowki
prowadników sproszkowanym grafitem, o ile producent nie podał innych zaleceń.
Konserwację okresową należy przeprowadzać co 12 miesięcy, niezależnie od warunków, w których drabina była używana.
W ramach konserwacji okresowej należy:
• pokryć powierzchnie zabezpieczone powłokami lakierniczymi, lakierami w tych samych kolorach, jakie uprzednio były
stosowane,
• nasmarować olejem maszynowym osie kółek, rolek, zapadek, gwinty, punkty mocowań drążków stabilizujących,
• natrzeć sproszkowanym grafitem rowki prowadników,
• wymyć linkę w łagodnym roztworze środka piorącego, następnie wypłukać w czystej wodzie i wysuszyć w temperaturze
pokojowej.
Drabiny nie będące w użytkowaniu, prawidłowo zakonserwowane i magazynowane (tj. przechowywane w suchych
i przewiewnych pomieszczeniach, w stanie zabezpieczonym przed działaniem światła słonecznego o dużym natężeniu, źródeł
ciepła i wpływami czynników chemicznych) nie wymagają ponownej konserwacji.
3. KONTROLA
3.1. Kontrola okresowa
Kontrolę okresową wykonuje jednostka PSP, w której posiadaniu jest drabina. Kontrola obejmuje drabiny będące
w użytkowaniu oraz drabiny znajdujące się w magazynie. Kontrolę należy wykonywać co 12 miesięcy. Kontrola polega na
sprawdzeniu kolejno wszystkich parametrów lub cech podanych w Karcie Kontroli i dokonaniu każdorazowo zapisów w Karcie
zgodnie z podanymi w niej wskazówkami. Podejmowane decyzje powinny odnosić się do pojedynczych przęseł z osobna i do
całej drabiny.
Decyzja „S” powinna być podejmowana w przypadku, gdy wyniki wszystkich kontroli podanych w lp. 1 – 16 Karty
są pozytywne.
Decyzja „R” powinna być podejmowana, gdy negatywne są wyniki choć jednej z kontroli według lp. 1 – 3, 4 i 5 (w zakresie
drążków stabilizujących), lp. 7 - 14 – jeżeli nie stwierdzono uszkodzeń mogących pogorszyć bezpieczeństwo użytkowania
drabiny. Jeżeli na podstawie wyników kontroli podjęto decyzję „R”, to bezpośrednio po usunięciu jej przyczyn (np. w wyniku
wykonanej naprawy) należy dokonać kontroli co najmniej tych parametrów lub cech, które spowodowały tę decyzję. Ponownie
zapisać wyniki kontroli i podjętą decyzję.
Decyzja „K” powinna być podejmowana, gdy negatywne są wyniki choć jednej z kontroli według lp. 4 i 5 (nie dotyczy drążków
stabilizujących), lp. 6, 15 i 16 – jeśli stwierdzono uszkodzenia mogące pogorszyć bezpieczeństwo użytkowania drabiny. Decyzję
tę należy również podejmować w przypadku, gdy remont drabiny wymaga zbyt dużych nakładów pracy lub nie daje gwarancji
odtworzenia wymaganych cech bez pogorszenia innych jej cech użytkowych. W przypadku, gdy zostanie podjęta decyzja „K”
w odniesieniu do pojedynczego przęsła, skasowane przęsło można zastąpić sprawnym. Drabinę z wymienionym przęsłem należy
poddać kontroli według lp. 8, 14 i 15 oraz ponownie zapisać wyniki kontroli.
3.2. Kontrola bieżąca
Kontrolę bieżącą wykonuje użytkownik drabiny. Kontrola obejmuje wyłącznie drabiny będące w użytkowaniu. Kontrolę należy
przeprowadzać po każdym użyciu drabiny. Kontrola polega na sprawdzeniu parametrów i cech podanych w lp. 3 – 14 i 16 Karty.
Zapisy i podejmowanie decyzji powinny odbywać się na zasadach, jak dla kontroli okresowej według pkt. 3.1. W przypadku, gdy
wszystkie wyniki kontroli bieżącej są pozytywne, można nie dokonywać jej zapisów.
4. PRÓBA OBCIĄŻENIA DRABINY
Próby obciążenia drabiny należy wykonać w dwóch pozycjach: A i B.
4.1. Pozycja A
Drabinę całkowicie rozsuniętą położyć poziomo na trzech podporach rozmieszczonych na wysokości krańcowych szczebli
drabiny oraz w połowie jej długości. Każde z przęseł obciążyć masą 80 kg zawieszoną w połowie długości środkowego szczebla
i całą drabinę wprowadzić w lekkie drgania. Czas trwania próby: 3 minuty. Odwrócić drabinę na drugą stronę i powtórzyć próbę.
4.2. Pozycja B
Drabinę całkowicie rozsuniętą położyć poziomo na dwóch podporach rozmieszczonych na wysokości krańcowych szczebli
drabiny. Miejsce połączenia przęseł obciążyć masą 30 kg i całą drabinę wprowadzić w lekkie drgania. Czas trwania próby:
3 minuty. Próbę należy wykonać tylko dla jednej strony drabiny, tj. dla strony odpowiadającej jej pozycji pracy.
4.3. Wyniki prób obciążenia
Wyniki prób obciążenia według pkt. 4.1. – 4.2. należy uznać za pozytywne, jeżeli:
- nie wystąpiły trwałe odkształcenia lub pęknięcia bocznic i szczebli,
- nie wystąpiło obluzowanie okuć oraz połączeń śrubowych i nitowanych,
- nie wystąpiło obluzowanie szczebli w bocznicach
- wysuwanie przęsła drabiny nie uległo pogorszeniu.
