Telepomiary
PTIB 2 semestr
Instrukcja do ćwiczenia - WLS
1. Wyzerować urządzenie WLS-9163 do stanu fabrycznego przez wciśnięcie przycisku Reset na
kilka sekund (do zaświecenia kontrolki STATUS), a następnie wyłączenie zasilania na kilka
sekund. Wykorzystać trzpień w żołtej koszulce termokurczliwej.
2. Podłączyć urządzenie WLS przewodem sieciowym do switcha na stanowisku laboratoryjnym
(przykręcony pod półką na stanowisku).
UWAGA!!!!!
Nie
wolno
wkładać
wtyczki
od
kabla
ETHERNET
do
gniazd
oznaczonych Ch0- Ch3 UWAGA!!!!!
3. Uruchomić
PC
Login:
tele
hasło:
tele123
Skonfigurować port sieciowy w PC w tryb DHCP

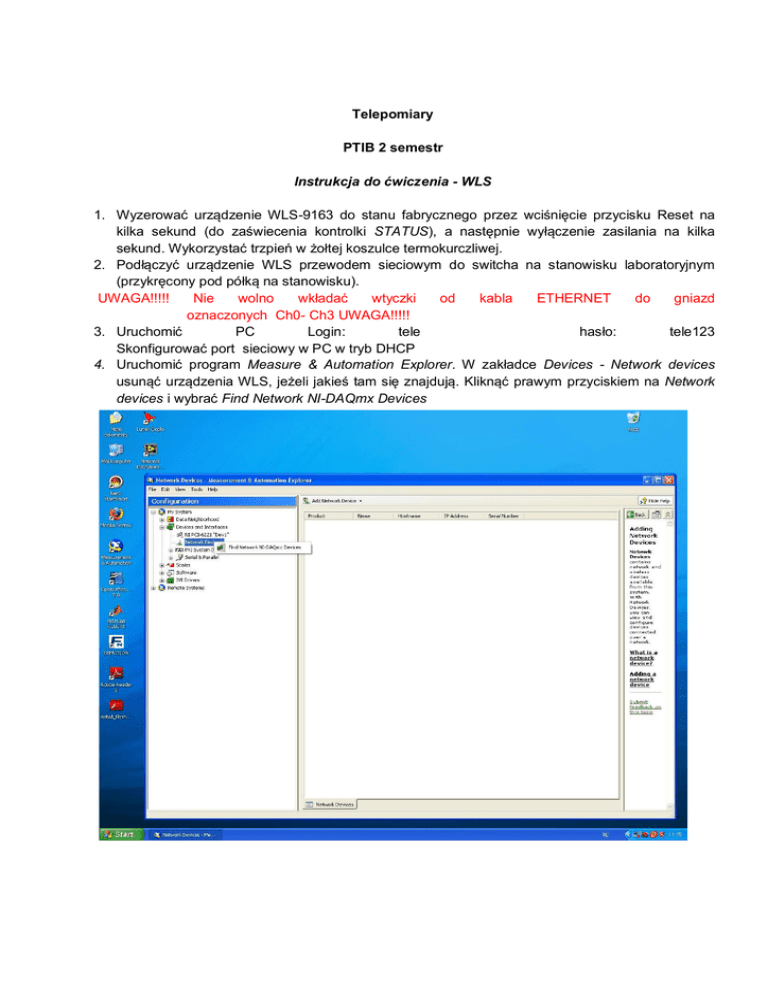

4. Uruchomić program Measure & Automation Explorer. W zakładce Devices - Network devices
usunąć urządzenia WLS, jeżeli jakieś tam się znajdują. Kliknąć prawym przyciskiem na Network
devices i wybrać Find Network NI-DAQmx Devices
5. Powinna pojawić się lista z jednym urządzeniem WLS. Zaznaczyć je i kliknąć Add Selected
Devices
6. Wykonać Selftest. Zaobserwować czas uzyskania odpowiedzi po
uruchomieniach Selftest.
pierwszym i kolejnych
7. Podłączyć do Ch0 mostek tensometryczny ( biały kabel). Sprawdzić , co to jest TEDS? Napisać
aplikację w LV do graficznego prezentowania drgań rejestrowanych przez belkę tensometryczną.
Sprawdzić zależności pomiędzy Rate oraz Samples Number lub rozmiar bufora a czasem
odświeżania wykresu oraz stabilnością aplikacji.
8. Zainstalować anteny WiFi i uruchomić program inSSIDer na drugim komputerze. Zaobserwować
pasma dostępnych w laboratorium sieci bezprzewodowych. Wybrać taki kanał, aby transmisja
była jak najmniej zakłócona.
9. W programie Measure & Automation Explorer wybrać kraj oraz włączyć sieć bezprzewodową
urządzenia WLS (Radio On) i ustawić następujące parametry:
- adres IP 10.20.0.2 STATIC
- maska podsieci : 255.255.0.0
- kraj: Polska
- SSID: “oryginalna nazwa własna”
- tryb: Ad Hoc
- kanał: wybrany w poprzednim punkcie
Zapisać ustawienia WLS Save Settings
10. Dla bezprzewodowej karty sieciowej komputera ustawić następujące parametry (Protokół
internetowy – Właściwości):
- adres IP: 10.20.0.4 STATIC
- maska podsieci: 255.255.0.0
- brama domyślna: bez znaczenia
- DNS: bez znaczenia
11. Na urządzeniu WLS-9163 powinna zaświecić się kontrolka LINK, a komputer powinien wykryć
sieć bezprzewodową wls-net. Połączyć się z tą siecią.
12. Wyłączyć program Measure & Automation Explorer. Odłączyć urządzenie WLS od switcha, a
następnie ponownie uruchomić program. Wejść w opcje urządzenia i nakazać ponowne
przeskanowanie (Rescan). Urządzenie WLS powinno pojawić się jako dostępne. Może być
potrzebne kilkukrotne uruchomienie MAX’a.
13. Uruchomić panel testowy. Dokonać kilku próbnych rejestracji z różnymi ilościami danych.
Wypróbować rejestrację ciągłą – aplikacja utworzona w poprzedniej części ćwiczenia.
14. Podłączyć belkę tensometryczną do wejścia modułu pomiarowego włożonego do obudowy WLS.
W programie LabVIEW napisać program rejestrujący przebieg drgań belki po trąceniu palcem.
Przenieść urządzenie WLS na większą odległość od komputera. Zasilić je z akumulatora. Jeżeli
w tym celu wyłączono zasilanie, trzeba będzie połączyć się ponownie z siecią wls-net. Sprawdzić
działanie programu. Przetestować następujące sytuacje:
- transmisja na wolnym kanale
- transmisja na kanale zajętym przez inne urządzenia
- transmisja w sieci publicznej (SSID: agh-guest), jeżeli starczy czasu na konfigurację
W każdym przypadku określić maksymalną prędkość transmisji osiągalną w sposób
ciągły,
maksymalną prędkość przy której można rozpocząć transmisję i szybkość
przepełnienia bufora.
