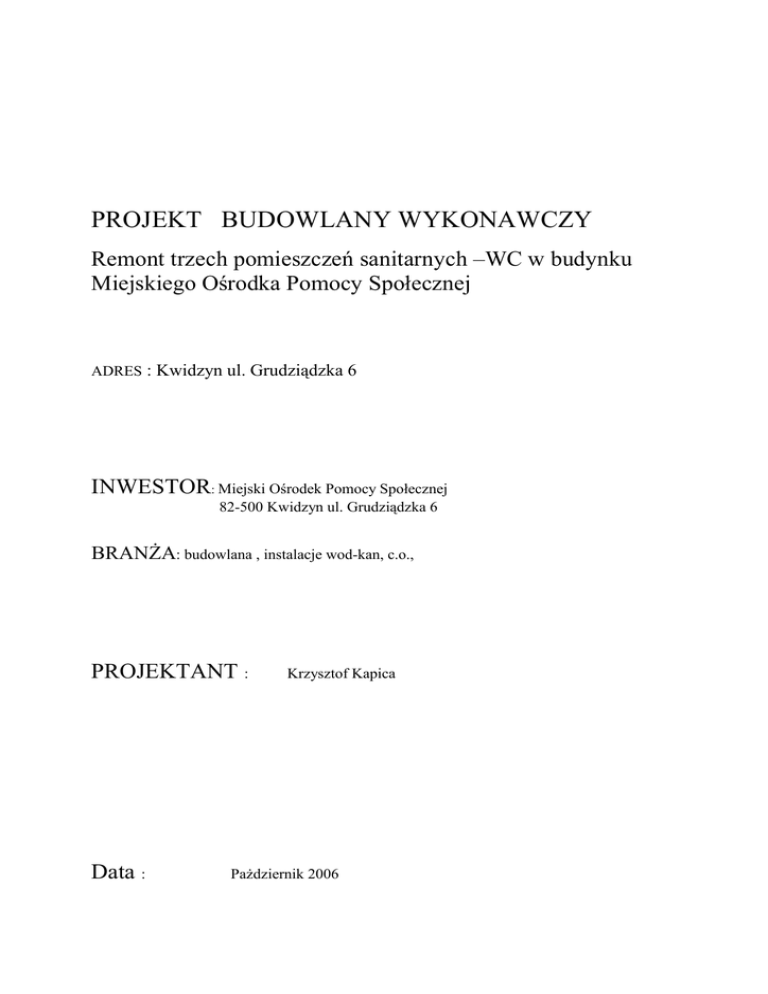

PROJEKT BUDOWLANY WYKONAWCZY
Remont trzech pomieszczeń sanitarnych –WC w budynku
Miejskiego Ośrodka Pomocy Społecznej
ADRES : Kwidzyn ul. Grudziądzka 6
INWESTOR: Miejski Ośrodek Pomocy Społecznej
82-500 Kwidzyn ul. Grudziądzka 6
BRANśA: budowlana , instalacje wod-kan, c.o.,
PROJEKTANT :
Data :
Krzysztof Kapica
PaŜdziernik 2006
ZAWARTOŚĆ OPRACOWANIA
I.Opis techniczny
II. Rysunki :
1.Sytuacja
- rys Nr 0
2.Rzut parteru - Inwentaryzacja – rys Nr 1
3.Rzut kondygnacji powtarzalnej - Inwentaryzacja – rys Nr 2
4.Przebudowa instalacji wod-kan parteru – rys Nr 3
5.Rzut kondygnacji powtarzalnej - przebudowa – rys Nr 4
6.Przekrój A-A
-
rys Nr 5
OPIS TECHNICZNY
Do projektu budowlanego wykonawczego “ Remontu trzech pomieszczeń sanitarnych WC”
1.0 Podstawa opracowania
1.1. Zlecenie Inwestora
1.2. Inwentaryzacja budowlana szkice i opis z natury.
2.Cel opracowania
Celem opracowania jest sporządzenie projektu budowlanego wykonawczego
remontu trzech pomieszczeń wc na I, II, III piętrze budynku MOPS.
3. Opis do planu zagospodarowania
3.1 Lokalizacja
Obiekt zlokalizowany jest na działce Nr 346/10
przy ulicy Grudziądzka 6 w Kwidzynie.
3.2. Ogólna charakterystyka budynku :
Budynek MOPS czterokondygnacyjny częściowo podpiwniczony. Ławy fundamentowe
Ŝelbetowe. Konstrukcja budynku wielkoblokowa. Ściany nośne gazobeton grubości 38 cm
Układ ścian podłuŜny. Konstrukcja klatki schodowej – biegi Ŝelbetowe wylewane,
spoczniki prefabrykowane. Konstrukcja stropów: – płyty kanałowe. Stropodach nie
wentylowany. Stolarka okienna typowa PCV. Stolarka drzwiowa wewnętrzna typowa
drewniana. Instalacje: wodociągowa, kanalizacyjna, centralnego ogrzewania, wentylacji
grawitacyjna, elektryczna, odgromowa, telefoniczna.
4. Opis techniczny do projektowanych robót budowlanych.
4.1 Charakterystyka rozwiązań projektowych
Przewiduje się remont pomieszczeń WC na III ,II, I piętrze i parterze budynku. Na parterze
projektuje się z jedynie wymianę instalacji wod-kan polegającej na wymianie rur
kanalizacyjnych i rur wodociągowych. Istniejące urządzenia sanitarne naleŜy podłączyć do
nowej instalacji. Na pozostałych poziomach remont pomieszczeń polega na wymianie
stolarki drzwiowej, wymianie ścianek działowych , instalacji wod-kan , urządzeń sanitarnych
i wymianie grzejników. Wykonanie nowych ścianek działowych, montaŜ ościeŜnic
drzwiowych i skrzydeł drzwiowych. WyłoŜenie we wszystkich pomieszczeniach na ścianach
glazury do wysokości 2,0 m na posadzkach ułoŜone będą płytki terakotowe na nowym
podkładzie betonowym. Ściany i sufity pomalować 2x farba emulsyjna, rury stalowe farba
olejna.
4.2 Roboty rozbiórkowe
Rozbiórka ścianek działowych na III, II, I piętrze. Wykucie drzwi w pomieszczeniach
WC. Rozebranie posadzki z lastryka . Skucie tynków ze ścian.
4.3Ścianki działowe : z cegły dziurawki grubości 6cm dwustronnie otynkowane.
4.4MontaŜ ościeŜnic stalowych szerokości 90 cm i skrzydeł drzwiowych drewnianych 90
cm pełnych wejściowych do pomieszczeń sanitarnych i pomieszczeń gospodarczych
oraz do kabin sanitarnych skrzydeł łazienkowych 90 cm z kratkami nawiewnymi.
4.5 PodłoŜa pod posadzki
Wykonanie podkładu betonowego grubości 2 cm pod posadzki z terakoty
4.6 Układanie glazury
Na przygotowane podłoŜe ściany naleŜy ułoŜyć glazurę ścienną z płytek 20x25
4.7 Układanie terakoty
Na wykonane podłoŜe betonowe ułoŜyć terakotę o wymiarach 30x30 firmy
”OPOCZNO” lub równowaŜne
4.8 Obudowa pionów i rur wentylacyjnych – płyta kartonowo-gipsowa na ruszcie
stalowym
4.9 Roboty malarskie
Malowanie sufitów i ścian powyŜej glazury 2x farba emulsyjna. Malowanie rur
stalowych 2x farba olejna.
4.10 Wentylacja grawitacyjna
Wentylacja grawitacyjna z istniejących przewodów wentylacyjnych kratkami
wentylacyjnymi 14x21 oraz w pomieszczeniach nie ma połączenia z kominami przewody poziome rurami typu SPIRO lub PCV fi 120 mm
4.11 Uwagi końcowe
Prace montaŜowe wykonać zgodnie z częścią graficzną rys Nr 4, Nr 5
- Przy projektowanym obiekcie nie występują okoliczności określone w Art. 21 a
Ustawy Prawo
Budowlane, wobec czego kierownik budowy nie ma obowiązku
sporządzenia Planu BIOZ
5.0Opis techniczny do projektowanego remontu instalacji wodnokanalizacyjnej.
5.1 Charakterystyka rozwiązań projektowych
Przewiduje się wymianę instalacji wody zimnej , wody ciepłej, kanalizacyjnej wraz z
montaŜem przyborów sanitarnych. Zasilanie w wodę zimna i ciepłą z istniejącej instalacji
w piwnicy. Na parterze projektuje się z jedynie wymianę instalacji wod-kan polegającej
na wymianie rur kanalizacyjnych i rur wodociągowych. Istniejące urządzenia sanitarne
naleŜy podłączyć do nowej instalacji. Ciepła woda dostarczana będzie wymienników
znajdujących się w poszczególnych pomieszczeniach WC . Ścieki odprowadzone do
istniejącej kanalizacji poprzez włączenie do istniejących rur Ŝeliwnych piwnicy.
5.2 Instalacja wody zimnej
W wodę zimną zasilane będzie umywalki , spłuczki misek ustępowych oraz elektryczny
podgrzewacz do wody w pomieszczeniach WC. Instalację wodociągową projektuje się z
rur stalowych ocynkowanych 2 piony do I piętra o średnicy 25 mm a powyŜej - o
średnicy 20 mm, leŜaki - fi 15 mm . Na wszystkich pionach zamontować w piwnicy filtry
fi 25 mm, oraz zawory odcinające fi 25 w piwnicy i parterze na pozostałych poziomach
20 i 15 mm. Na podejściach do wszystkich odbiorników wody zamontować zawory
odcinające. Wymianie instalacji podlegają wszystkie rury od poziomu piwnic. Po
zakończeniu montaŜu instalacji naleŜy wykonać próbę szczelności na ciśnienie 0,9 Mpa.
Po pozytywnej próbie szczelności naleŜy przewody poddać płukaniu czystą wodą
wodociągową. .
5.3Instalacja wody ciepłej
Instalacje wody ciepłej wykonywać w taki sam sposób i z takich samych materiałów jak
instalację wody zimnej. Ciepła woda dostarczana będzie z zamontowanych wymienników
przepływowych elektrycznych typu Wijas Perfekt 45 lub równowaŜny w poszczególnych
pomieszczeniach WC
5.4 Kanalizacja sanitarna
Kanalizacja sanitarna słuŜyć będzie do odprowadzenia ścieków z przyborów sanitarnych
do istniejącej kanalizacji znajdującej się w piwnicy budynku. Kanalizację wykonać z rur
kanalizacyjnych z PCV łączonych na uszczelki gumowe. Projektuje się dwa piony
kanalizacyjne fi 110 oraz poziomy do umywalek fi 50 mm. Piony zaopatrzyć w rewizje
0,5 m nad posadzką zawór napowietrzający pion i rury wywiewne ponad dachem. Nie
naleŜy stosować kolan 90° , wszystkie odgałęzienia i załamania naleŜy wykonać z
trójników i kolan o kącie ostrym w kierunku spływu 45° w celu zabezpieczenia przed
zatykaniem się kanalizacji. MontaŜ urządzeń zgodnie z wytycznymi producenta.
Wszystkie przybory muszą posiadać „zamknięcia wodne”.
Spadki przewodów kanalizacyjnych wynoszą : minimalne dla d= 0,11 m – 2%, d<0,11m –
3%. Po zakończeniu robót montaŜowych kanalizacji przed jej zakryciem, przeprowadzić
badanie szczelności. Podejścia i przewody pionowe sprawdzić szczelność w czasie
swobodnego przepływu przez nie wody i przez oględziny.
5.5 Przybory sanitarne
I piętro:
- U – umywalka wraz z baterią – 1 kpl
- M – ustęp ze spłuczką typu kompakt - 4 kpl
- P – elektryczny podgrzewacz wody -Wijas Perfekt 45 lub równowaŜny – 1 szt
II piętro:
- U – umywalka wraz z baterią –1 kpl
- M – ustęp ze spłuczką typu kompakt - 4 kpl
- P – elektryczny podgrzewacz wody - Wijas Perfekt 45 lub równowaŜny – 1 szt
III piętro:
- U – umywalka wraz z baterią – 1 kpl
- M – ustęp ze spłuczką typu kompakt - 4 kpl
- P – elektryczny podgrzewacz wody - Wijas Perfekt 45 lub równowaŜny – 1 szt
5.6 Uwagi końcowe
- Prace montaŜowe wykonać zgodnie z częścią graficzną rys Nr 3 , Nr 4, Nr 5
- Urządzenia i materiały zastosowane do montaŜu winny posiadać wymagane
deklaracje zgodności, odpowiednie atesty, świadectwa o dopuszczeniu do
stosowania, aprobaty techniczne itd.
- Roboty montaŜowe winny być prowadzone przez uprawnione osoby.
- Stosować się do wytycznych montaŜowych producenta.
6.0 Opis techniczny do projektowanego remontu instalacji centralnego
ogrzewania
6.1 Charakterystyka rozwiązań projektowych
Przewiduje wymianę grzejników rurowo-Ŝebrowych wraz wymianą zaworów
grzejnikowych
6.2 Roboty demontaŜowe
DemontaŜ grzejników rurowo-Ŝebrowych w pomieszczeniach sanitarnych
6.3 MontaŜ grzejników
Grzejniki stalowe dwupłytowe typu konwektor – w pomieszczeniach I piętro DK22
600x800 – 2 szt, Nr3 – II piętro DK22 600x800 – 2 szt , - III piętro – DK 22 600x 800 –
2 szt
6.4 MontaŜ zaworów grzejnikowych
Projektuje się na zasileniu montaŜ zaworów grzejnikowych z głowicami
termostatycznymi – 6 szt, zaś na powrotach zawory odcinające – 86szt
6.5 MontaŜ rur przyłączeniowych
Wymiana rur przyłączeniowych do grzejników stalowych. Rury stalowe czarnych
fi 15 mm .
6.6 Uwagi końcowe
- - Prace montaŜowe wykonać zgodnie z częścią graficzną rys Nr 3 , Nr 4
- Urządzenia i materiały zastosowane do montaŜu winny posiadać wymagane
deklaracje zgodności, odpowiednie atesty, świadectwa o dopuszczeniu do
stosowania, aprobaty techniczne itd.
- Roboty montaŜowe winny być prowadzone przez uprawnione osoby.
- Stosować się do wytycznych montaŜowych producenta.
