POZIOM 0 POZIOM -1

LEGENDA
Zamurowania
POZIOM -1
Ścianki działowe nowoprojektowane
na stelażu aluminiowym z płyt G/K
POZIOM 0
nowoprojektowana stolarka drzwiowa
aneks
kuchenny
hparapet 250cm
schody
07
A: 6,7 m2
wykł. pvc
pom. socjalne
06
A: 8,47 m2
wykładzina pvc
hparapet 250cm
szafy biurowe
sz. garderob.
nowoprojektowana stolarka okienna
pom. biurowe
04
A: 11,18 m2
wykładzina pvc
stolik składany
15
105
HP=393cm
26
półki w
zabudowie
półki w
zabudowie
50
320
106
szafa
gospod.
111,5
regały
dwustronne,
6 półkowe
pom. techniczne
05
A: 2,03 m2
wykładzina pvc
Nr.
01
02
03
04
05
06
07
08
09
10
półki w
zabudowie
stolik z
krzeslami
50
90
123
regały
dwustronne,
6 półkowe
117,5
238
HP=238cm
półki w
zabudowie
292
50
regały jezdnemagazyn na
ksiażki
szafki i półki w zabudowie
regaly na
multimedia
132,61
magazyn
10
A: 6,95 m2
wykł. pvc
pufa
Nazwa pomieszczenia
Numer pomieszczenia
Powierzchnia [m2]
Rodzaj posadzki
projektowanej
ZESTAWIENIE POWIERZCHNI POMIESZCZEŃ
SE
regały 6
półkowe
wysokość
pomieszczenia
wysokość sufitu
podwieszanego
wejście główne
szafy
biurowe
toaleta
03
A: 4 m2
wykładzina pvc
Hsk=368
SERWER
stanowisko
pracy
26
pufa
105,64
pom. gosp.
09
A: 2,2 m2
wykł. pvc
HP=285
Pow. [m2]
54,32
65,12
4,00
11,18
2,03
8,47
6,7
1,1
2,2
6,95
162,07
Nazwa pomieszczenia
Parter -Wypożyczalnia - sala 1
Parter -Wypożyczalnia - sala 2
Parter - Toaleta
Parter - Pomieszczenie biurowe
Parter - Pom. techniczne
Parter - Pom. socjalne
Schody
Piwnica - Korytarz
Piwnica - Magazyn
Piwnica - Magazyn
Suma powierzchni użytkowej
70
półki w
zabudowie
30,48
2xstanowisko
obsługi
ściana do
pisania
HP=378cm
HP=378cm
HP=389cm
HP=389cm
HP=285cm
podest pochylnia
h=15cm
20
2xstanowisko
komputerowe
stolik z
krzeslami
51
regał na płyty
analogowe
HP=285cm
Parapet - stół
h= 75cm
ściana
interaktywna
2 x regał na
czasopisma
stanowisko
czytelnicze
stanowisko
czytelnicze
odsłuch
CD
gramofon
Wypożyczalnia-sala1
01
A: 54,32 m2
wykładzina pvc
Kurtyna powietrzna
nad drzwiam
Parapet - stół
h= 75cm
45
półki wystawiennicze
pufa
Wypożyczalnia-sala2
02
A: 65,12 m2
wykładzina pvc
150
pufa
hparapet 74cm
JEDNOSTKA ODPOWIEDZIALNA ZA OPRACOWANIE
REA Design
sp. z o.o.
ul.Ogrodowa 5a, 55-093 Kiełczów
tel. 501 874787, 501 87 4747
[email protected]
TEMAT OPRACOWANIA
PROJEKT ARANŻACJI LOKALU NA CELE BIBLIOTECZNE
ZNAJDUJĄCEGO SIĘ W WARSZAWIE PRZY UL. BROWARNEJ 4
INWESTOR
Biblioteka Publiczna w Dzielnicy Śródmieście m. st. Warszawy,
ul. Marszałkowska 9/15, 00 - 626 Warszawa
ADRES INWESTYCJI
Warszawa Śródmieście, ul. Browarna 4, rejon Powiśle
PROJEKTANT WNĘTRZ
PROJEKTANT ARCHITEKTURY
AGNIESZKA OPIELA mgr inż. arch. ANNA JAWOROWSKA-SWARBUŁA
upr. nr 175/00/DUW
STADIUM
PROJEKT KONCEPCYJNY
DATA
grudzień 2013
SKALA
1:50
NR. RYSUNKU
04
NAZWA RYSUNKU

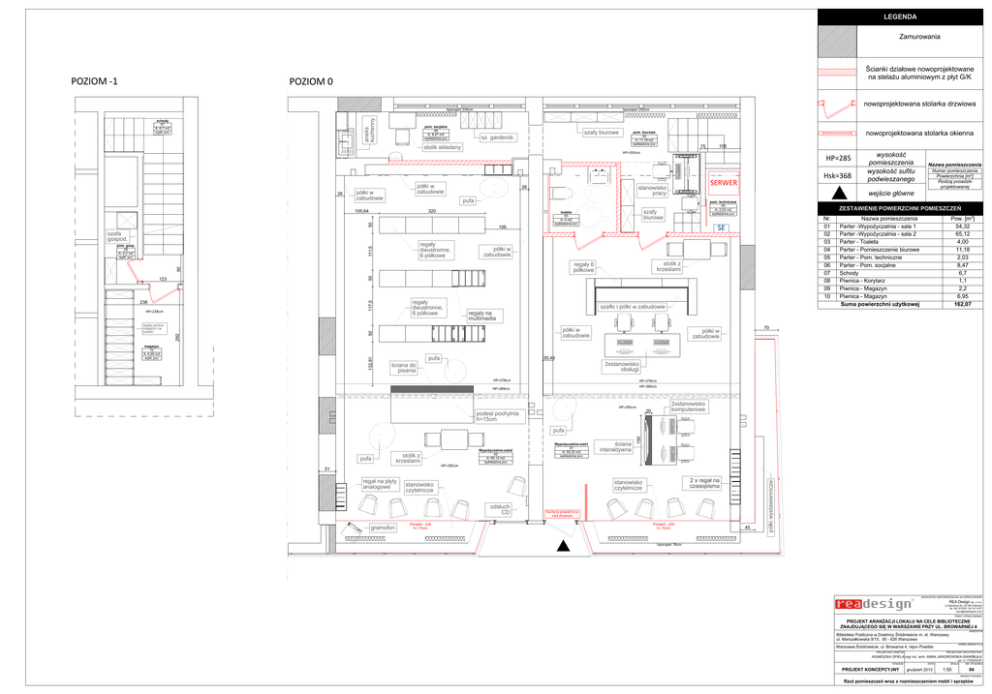

Rzut pomieszczeń wraz z rozmieszczeniem mebli i sprzętów
