Sklep MarcPol Poznań, ul. Obornicka, Suchy Las, DZ.NR.217/9, ARK. 3
Projekt wykonawczy - Instalacje teletechniczne

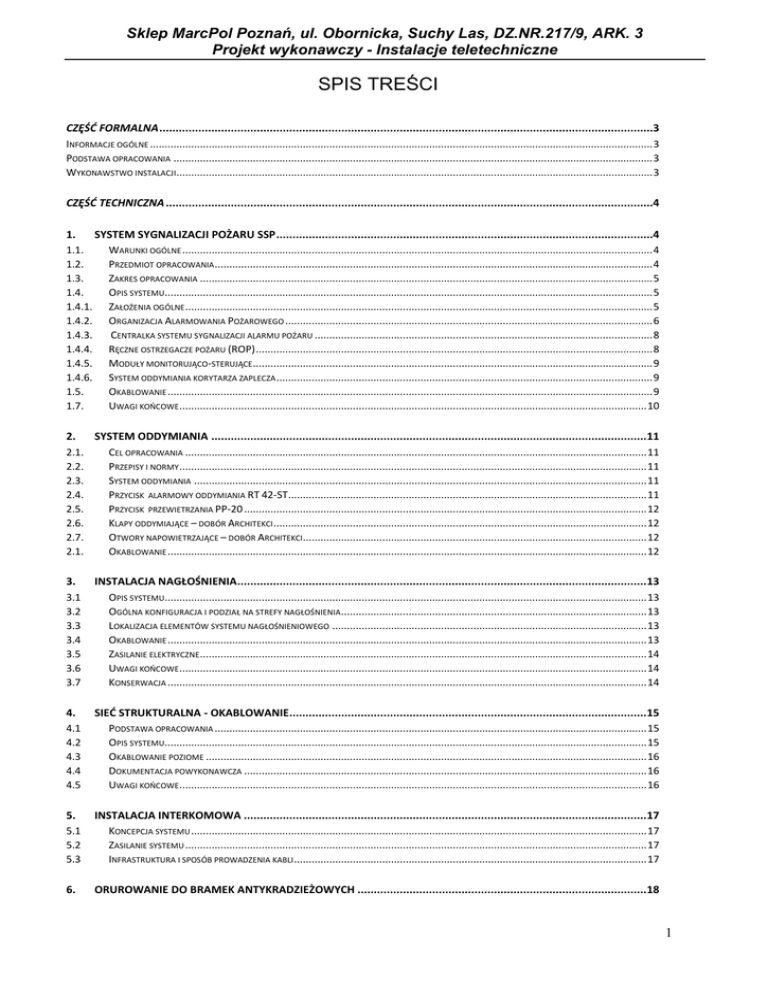

SPIS TREŚCI
CZĘŚĆ FORMALNA ........................................................................................................................................................3
INFORMACJE OGÓLNE ........................................................................................................................................................................... 3
PODSTAWA OPRACOWANIA ................................................................................................................................................................... 3
WYKONAWSTWO INSTALACJI .................................................................................................................................................................. 3
CZĘŚĆ TECHNICZNA ......................................................................................................................................................4
1.
1.1.
1.2.
1.3.
1.4.
1.4.1.
1.4.2.
1.4.3.
1.4.4.
1.4.5.
1.4.6.
1.5.
1.7.
2.
2.1.
2.2.
2.3.
2.4.
2.5.
2.6.
2.7.
2.1.
3.
3.1
3.2
3.3
3.4
3.5
3.6
3.7
4.
4.1
4.2
4.3
4.4
4.5
5.
5.1
5.2
5.3
6.
SYSTEM SYGNALIZACJI POŻARU SSP ....................................................................................................................4
WARUNKI OGÓLNE ................................................................................................................................................................ 4
PRZEDMIOT OPRACOWANIA ..................................................................................................................................................... 4
ZAKRES OPRACOWANIA .......................................................................................................................................................... 5
OPIS SYSTEMU...................................................................................................................................................................... 5
ZAŁOŻENIA OGÓLNE ............................................................................................................................................................... 5
ORGANIZACJA ALARMOWANIA POŻAROWEGO ............................................................................................................................. 6
CENTRALKA SYSTEMU SYGNALIZACJI ALARMU POŻARU ................................................................................................................... 8
RĘCZNE OSTRZEGACZE POŻARU (ROP) ....................................................................................................................................... 8
MODUŁY MONITORUJĄCO-STERUJĄCE........................................................................................................................................ 9
SYSTEM ODDYMIANIA KORYTARZA ZAPLECZA ................................................................................................................................ 9
OKABLOWANIE ..................................................................................................................................................................... 9
UWAGI KOŃCOWE............................................................................................................................................................... 10
SYSTEM ODDYMIANIA ......................................................................................................................................11
CEL OPRACOWANIA ............................................................................................................................................................. 11
PRZEPISY I NORMY ............................................................................................................................................................... 11
SYSTEM ODDYMIANIA .......................................................................................................................................................... 11
PRZYCISK ALARMOWY ODDYMIANIA RT 42-ST.......................................................................................................................... 11
PRZYCISK PRZEWIETRZANIA PP-20 ......................................................................................................................................... 12
KLAPY ODDYMIAJĄCE – DOBÓR ARCHITEKCI ............................................................................................................................... 12
OTWORY NAPOWIETRZAJĄCE – DOBÓR ARCHITEKCI..................................................................................................................... 12
OKABLOWANIE ................................................................................................................................................................... 12
INSTALACJA NAGŁOŚNIENIA..............................................................................................................................13
OPIS SYSTEMU.................................................................................................................................................................... 13
OGÓLNA KONFIGURACJA I PODZIAŁ NA STREFY NAGŁOŚNIENIA ........................................................................................................ 13
LOKALIZACJA ELEMENTÓW SYSTEMU NAGŁOŚNIENIOWEGO ........................................................................................................... 13
OKABLOWANIE ................................................................................................................................................................... 13
ZASILANIE ELEKTRYCZNE........................................................................................................................................................ 14
UWAGI KOŃCOWE............................................................................................................................................................... 14
KONSERWACJA ................................................................................................................................................................... 14
SIEĆ STRUKTURALNA - OKABLOWANIE..............................................................................................................15
PODSTAWA OPRACOWANIA ................................................................................................................................................... 15
OPIS SYSTEMU.................................................................................................................................................................... 15
OKABLOWANIE POZIOME ...................................................................................................................................................... 16
DOKUMENTACJA POWYKONAWCZA ......................................................................................................................................... 16
UWAGI KOŃCOWE............................................................................................................................................................... 16
INSTALACJA INTERKOMOWA ............................................................................................................................17
KONCEPCJA SYSTEMU ........................................................................................................................................................... 17
ZASILANIE SYSTEMU ............................................................................................................................................................. 17
INFRASTRUKTURA I SPOSÓB PROWADZENIA KABLI ........................................................................................................................ 17
ORUROWANIE DO BRAMEK ANTYKRADZIEŻOWYCH .........................................................................................18
1
6.1
7.
OPIS PRAC ......................................................................................................................................................................... 18
SPIS RYSUNKÓW ...............................................................................................................................................19
2
CZĘŚĆ FORMALNA
Informacje ogólne
Tematem opracowania jest projekt wykonawczy wewnętrznych instalacji teletechnicznych sklepu MarcPol Poznań,
ul. Obornicka, Suchy Las. Opracowanie swoim zakresem obejmuje:
System Sygnalizacji Pożaru SSP
System Oddymiania korytarza zaplecza
Sieć strukturalną - okablowanie
Instalację nagłośnienia
Instalację interkomową
Orurowanie pod bramki antykradzieżowe
Podstawa opracowania
Projekt wykonano na podstawie:
aktualnych rzutów architektonicznych,
bieżących konsultacji z biurem architektonicznym,
obowiązujących norm i przepisów prawa,
projektu budowlanego
Wykonawstwo instalacji
Wykonawstwo instalacji powinno ściśle odpowiadać wymaganiom niniejszej dokumentacji i ponadto:
Uwzględniać wymagania określone w odnośnych normach, przepisach oraz warunkach wykonania i
odbioru technicznego robót.
Uwzględniać wymagania i wytyczne gestorów i stron.
Uwzględniać zastosowanie nowoczesnych technologii instalacyjnych.
Być prowadzone przez doświadczonych monterów o potwierdzonych kwalifikacjach.
Całość robót powinna być prowadzona z uwzględnieniem:
Przepisów Bezpieczeństwa i Higieny Pracy.
Przepisów dotyczących ochrony przeciwpożarowej.
Przepisów dotyczących pracy przy urządzeniach elektrycznych.
3
CZĘŚĆ TECHNICZNA
1. SYSTEM SYGNALIZACJI POŻARU SSP
1.1.
Warunki ogólne
Wykonawca jest zobowiązany do wykonania kompletnej instalacji systemu sygnalizacji pożaru (SSP) opisanej w
niniejszej specyfikacji.
Wykonawca jest zobowiązany do zrealizowania wszystkich brakujących i pominiętych w niniejszym opracowaniu
elementów instalacji wraz z dostarczeniem koniecznych materiałów i urządzeń dla kompletnego wykonania instalacji
systemu sygnalizacji pożaru (SSP) i zapewnienia jej pełnej funkcjonalności.
Wykonawca jest również zobowiązany do koordynacji i wykonania połączeń instalacji systemu sygnalizacji pożaru
(SSP) w punktach wykonywanych przez wykonawców innych branż. Wykonawca jest zobowiązany do zapoznania się
z kompletną specyfikacją projektową obiektu i dokonaniem koordynacji montażowych niniejszej instalacji z innymi
instalacjami mechanicznymi i elektrycznymi.
Wszelkie zmiany montażowe wynikające z braku koordynacji wykonania instalacji systemu sygnalizacji pożaru (SSP) z
innymi branżami Wykonawca ma zrealizować na własny koszt. W przypadku kiedy Wykonawca zastosuje urządzenia
niezgodne ze specyfikacją będzie obciążony kosztami demontażu tego urządzenia, zakupu i montażu urządzeń
wyszczególnionych w niniejszej specyfikacji.
Rysunki i część opisowa są w dokumentacji wzajemnie uzupełniającymi się. Wszystkie elementy ujęte w części
opisowej, a nie pokazane na rysunkach, oraz pokazane na rysunkach, a nie ujęte specyfikacją winny być traktowane
jakby były ujęte w obu.
Wszystkie wykonywane prace oraz proponowane materiały winny odpowiadać Polskim Normom i posiadać stosowną
deklarację zgodności lub posiadać znak CE i deklarację zgodności z normami zharmonizowanymi oraz posiadać
niezbędne certyfikaty (CNBOP) tak aby spełniać obowiązujące przepisy.
Do zakresu prac Wykonawcy każdorazowo wchodzą próby urządzeń i instalacji wg obowiązujących norm i przepisów
oraz protokolarny odbiór w obecności przedstawiciela Inwestora. Do wykonanych prac Wykonawca winien załączyć
również deklarację kompletności wykonanych prac oraz zgodności z projektem i niniejszą specyfikacją.
1.2.
Przedmiot opracowania
Przedmiotem opracowania jest specyfikacja techniczna do wykonania kompletnej i w pełni funkcjonalnej instalacji
SSP.
Specyfikacja określa sposób wykonania instalacji SSP, a w szczególności:
wytyczne projektowe,
szczegółowe rozwiązania techniczne,
opis urządzeń,
4
rysunki pokazujące rozmieszczenie poszczególnych elementów,
wytyczne montażowe.
1.3.
Zakres opracowania
Projektowana i wykonana instalacja zawiera następujące elementy i funkcje realizowane przez system instalacji
Systemu Sygnalizacji Pożaru (SSP), oraz dodatkowe systemy współpracujące z tą instalacją:
centralę SSP (CSP);
czujki na stropach stałych i w przestrzeniach międzystropowych;
ręczne ostrzegacze pożaru (przyciski ROP);
moduły wejścia/wyjścia (I/O);
dodatkowy zasilacz do zasilania i wysterowania modułów wejścia/wyjścia (I/O);
sygnalizatory akustyczne;
dodatkowe systemy współpracujące:
o
Otwarcie drzwi i bram na drogach ewakuacyjnych,
o
Wyłączenie wentylacji w obiekcie,
o
Wyłączenie klimatyzacji w obiekcie,
o
Wyłączenie kurtyn powietrznych w obiekcie
o
Zamknięcie zaworu wody na potrzeby bytowe,
o
Wyłączenie lokalnego nagłośnienia,
o
Sterowanie/monitorowanie system bezpieczeństwa gazowego GAZEX,
o
Oddymianie korytarza zaplecza.
Nadzór centrali SSP nad:
o trybem pracy zasilaczy dodatkowych (informacja o pracy awaryjnej zasilaczy przy
zasilaniu rezerwowym)
Centrala SSP będzie sterować:
wyłączeniem wentylacji bytowej,
wyłączeniem klimatyzacji w obiekcie,
wyłączeniem kurtyn powietrznych w obiekcie
zamknięciem zaworu wody bytowej - przekierowanie ciśnienia wody do instalacji hydrantowej,
otwarciem drzwi i bram na drogach ewakuacyjnych,
wyłączeniem lokalnego nagłośnienia,
zamknięciem zaworu gazu - system GAZEX,
oddymianiem korytarza zaplecza,
załączeniem sygnalizatorów akustycznych w obiekcie.
1.4.
Opis systemu
1.4.1.
Założenia ogólne
Obiekt zostanie zabezpieczony systemem sygnalizacji pożaru Bosch FPA-1200.
5
Przewidziany dla obiektu system sygnalizacji pożaru zapewnia ochronę całego obiektu (z wyjątkiem grup sanitarnych).
W przypadku pojawienia się dodatkowych sufitów podwieszanych należy każdorazowo rozpatrzyć kwestię ochrony
przestrzeni między stropowych. Wszystkie elementy mają być wyposażone w izolatory zwarć.
Zaprojektowany system p. pożarowy jest oparty na mikroprocesorowej centrali, pracującej w układzie linii dozorowych
pętlowych z możliwością indywidualnego adresowania następujących elementów liniowych:
•
ręcznych przycisków pożarowych (ROP),
•
czujek optycznych dymu, czujek temperaturowych, czujek optyczno/temperaturowych,
•
sygnalizatorów akustycznych,
•
modułów monitorująco-sterujących.
Na obiekcie przewidziano montaż pętli adresowalnych.
Projektowany system należy do grupy tzw. systemów analogowych tzn. takich, gdzie czujniki (sensory) są jedynie
przekaźnikami parametrów ich otoczenia do centralki, która jest elementem decyzyjnym w systemie. Pomiędzy
centralką a elementem adresowalnym w pętli dozorowej odbywa się dwukierunkowa transmisja analogowo-cyfrowa
(dialog). Centralę wyposażono w oddzielne zasilacze i baterie akumulatorów bezobsługowych, umożliwiające pracę w
przypadku braku napięcia podstawowego przez okres 72 godzin w czasie dozoru i 30 min w czasie alarmu
pożarowego. Zasilanie centrali należy wykonać z przed wyłącznika p.poż. z wydzielonego obwodu stosując przewody
i kable ognioodporne wraz z zamocowaniami zapewniającymi ciągłość dostawy energii elektrycznej w warunkach
pożaru przez czas nie mniejszy niż 90 min (E90).
Projektowany system musi być zgodny z wytycznymi Centrum Naukowo-Badawczego Ochrony Przeciwpożarowej
(CNBOP) w Józefowie, oraz posiadać aktualny certyfikat dopuszczenia wyrobu do użytkowania w ochronie
przeciwpożarowej wydane przez ww. CNBOP, oraz używania w budownictwie CE i ITB.
System SSP będzie systemem dwustopniowym (w czasie obecności obsługi na obiekcie) oraz systemem
jednostopniowym (w czasie braku obsługi na obiekcie).
Centralka systemu sygnalizacji pożaru powinna być podłączona monitorowanym łączem telefonicznym oraz
dodatkowo drogą radiową z lokalnym centrum dowodzenia Komendy Miejskiej Państwowej Straży Pożarnej. Sygnał
powiadamiający centrum dowodzenia straży pożarnej wysyłany będzie przy uruchomieniu alarmu sygnalizacji
przeciwpożarowej. Podłączenie do PSP poza niniejszym opracowaniem.
1.4.2.
Organizacja Alarmowania Pożarowego
SYSTEM DWUSTOPNIOWY
Alarm I stopnia - wewnętrzny
Brak automatycznego sterowania instalacjami i urządzeniami przeciwpożarowymi - do czasu zakończenia
weryfikacji i potwierdzenia niebezpieczeństwa tj. włączenia alarmu II stopnia.
Zainicjowanie alarmu pożarowego I stopnia na skutek wykrycia dymu lub wzrostu temperatury przez
SSP.
Potwierdzenie w centralce SSP przyjęcia alarmu przez nadzór/ochronę obiektu.
6
Sprawdzenie miejsca, z którego pochodził alarm.
Przystąpienie do akcji gaśniczej lub w przypadku nie potwierdzenia zagrożenia skasowanie w centralce
SSP alarmu I stopnia.
Nie przyjęcie lub nie skasowanie alarmu I stopnia w określonym czasie, jak również każdorazowe
uruchomienie dowolnego przycisku ROP powoduje przejście systemu do stanu alarmu II stopnia.
Alarm II stopnia - Pożarowy
Przesłanie sygnału systemem monitoringu do Państwowej Straży Pożarnej (z centrali - zakres
Inwestora).
Wyłączenie wentylacji bytowej w obiekcie.
Wyłączenie klimatyzacji w obiekcie.
Wyłączenie kurtyn powietrznych w obiekcie.
Zamknięcie zaworu wody bytowej - przekierowanie ciśnienia wody do instalacji hydrantowej.
Otwarcie drzwi i bram na drogach ewakuacyjnych.
Wyłączenie lokalnego nagłośnienia.
Zamknięcie zaworu gazu - sygnał do systemu GAZEX.
Włączenie sygnalizatorów akustycznych w obiekcie.
Oddymienie korytarza zaplecza.
Ewakuacja ludzi ze strefy objętej pożarem.
Przedziały czasowe w sek.
+60 s
+60 s
Czas na
osiągnięcie pełnej
gotowości systemu
SSP
0-:-180 s
10 s - czas na wstępne
sprawdzenie sygnału
alarmowego
30 s - czas potwierdzania
alarmu
do 140 s - czas na rozpoznanie
zagrożenia
Sygnał z przycisków ROP
Przejście systemu w Wyłączenie
wentylacji
automatycznie uruchamia
II-stopień alarmu, bytowej,
nagłośnienia
procedurę alarmu II - stopnia
przesłanie sygnału lokalnego,
zamknięcie
do UTA
zaworu wody bytowej, i
gazu, otwarcie drzwi/bram
an
drogach
ewak.,
włączenie sygnalizatorów
+60 s
Zrealizowanie wszystkich
procedur związanych z
ewakuacją ludzi i
zabezpieczenia mienia
Podane czasy należy zweryfikować bezpośrednio na obiekcie i ewentualnie skorygować w uzgodnieniu z terenowo
właściwym komendantem powiatowym Państwowej Straży Pożarnej.
SYSTEM JEDNOSTOPNIOWY
Alarm II stopnia - pożarowy
•
Każdorazowe uruchomienie dowolnego przycisku ROP lub wykrycie dymu lub wzrostu temperatury przez
SSP powoduje przejście systemu do stanu alarmu pożarowego.
•
Przesłanie sygnału systemem monitoringu do Państwowej Straży Pożarnej (z centrali - zakres Inwestora).
7
•
Wyłączenie wentylacji bytowej w obiekcie.
•
Wyłączenie klimatyzacji w obiekcie.
•
Wyłączenie kurtyn powietrznych w obiekcie.
•
Zamknięcie zaworu wody bytowej - przekierowanie ciśnienia wody do instalacji hydrantowej.
•
Otwarcie drzwi i bram na drogach ewakuacyjnych.
•
Wyłączenie lokalnego nagłośnienia.
•
Zamknięcie zaworu gazu - sygnał do systemu GAZEX.
•
Włączenie sygnalizatorów akustycznych w obiekcie.
•
Oddymienie korytarza zaplecza.
•
Ewakuacja ludzi ze strefy objętej pożarem.
1.4.3. Centralka systemu sygnalizacji alarmu pożaru
Zastosować centrale firmy Bosch FPA-1200. w wersji 2-pętlowej mogącą obsłużyć 128 elementów adresowalnych w
jednej pętli. Centrala ma być w pełni adresowalna, posiadać elementy sterujące na pętli oraz system dwustopniowego
alarmowania. W przypadku zaniku napięcia centrala powinna pracować na zasilaniu awaryjnym. Baterie akumulatorów
o pojemności wystarczającej do pracy systemu w stanie dozoru przez 72 godziny i przez 30 minut w stanie alarmu.
Centralę zamontować w pom. kierownika i informatyla na takiej wysokości, aby pole odczytu było max 1,7 m od
poziomu podłogi. Wyboru rodzaju detektora dokonano biorąc pod uwagę:
prawdopodobieństwo rozwoju pożaru w jego początkowej fazie i związane z nim charakterystyczne zjawiska
towarzyszące, przy założeniu klas pożarów testowych:
•
TF1 - płomieniowe spalanie drewna TF2 - rozkład termiczny (piroliza) drewna TF3 - pożar tlewny bawełny
TF4 - spalanie n-heptanu TF5 - płomieniowe spalanie tworzywa (poliuretanu) TF6 - spalanie cieczy
(n-heptan) wydzielającej dym TF7 spalanie cieczy (alkohol etylowy) niewydzielającej dymu TF 8 - spalanie
cieczy (dekalina) wydzielającej dym
•
specyficzne otoczenie występujące w danym pomieszczeniu;
•
wysokość pomieszczenia dozorowanego.
Ze względu na przybliżony stopień palności chronionych materiałów oraz podobny przebieg ich palności, przyjmuje się
dość szybki rozwój pożaru, charakteryzujący się w początkowej fazie następującymi zjawiskami towarzyszącymi:
-
dymem,
-
otwartym płomieniem.
Biorąc pod uwagę powyższe, należy zastosować do ochrony obiektu czujki o szerokim spektrum działania z sensorami
dymu dużych i małych cząstek z charakterystyką pożarów testowych TF1 do TF5+TF8,TF9.
Przy przejściu kablami i przewodami zasilającymi przez ściany stropy oddzielenia pożarowego należy stosować
uszczelnienia o odporności ogniowej odpowiadającej odporności ogniowej dla danego oddzielenia pożarowego.
1.4.4. Ręczne ostrzegacze pożaru (ROP)
ROP-y będą zainstalowane w budynku przy wyjściach ewakuacyjnych, wzdłuż głównych dróg ewakuacyjnych zgodnie
z rzutami. Montaż przycisków na wysokości 1,5 m od poziomu podłogi w miejscach widocznych nie przesłoniętych
żadnymi przeszkodami itp. Naciśnięcie ROP-a spowoduje uruchomienie alarmu 2-go stopnia. Zapewniono
8
rozmieszczenie ROP-ów w taki sposób, aby z każdego miejsca w budynku do najbliższego ROP-a nie było więcej niż
30 m.
1.4.5. Moduły monitorująco-sterujące
System SSP wyposażony będzie w moduły monitorująco - sterujące. Moduły te będą:
•
sterować wentylacją bytową,
•
sterować klimatyzacją w obiekcie,
•
sterować kurtynami powietrznymi w obiekcie,
•
sterować zaworem wody bytowej,
•
sterować drzwiami i bramami ewakuacyjnymi,
•
sterować / monitorować systemem bezpieczeństwa gazowego,
•
sterować lokalnym nagłośnieniem,
•
sterować i monitorować centrala oddymiania,
•
monitorować stan zasilacza ppoż.
1.4.6. System oddymiania korytarza zaplecza
System SSP wyposażony będzie w moduły monitorująco - sterujące. Moduły te będą:
•
sterować wentylacją bytową,
•
sterować klimatyzacją w obiekcie,
•
sterować kurtynami powietrznymi w obiekcie,
•
sterować zaworem wody bytowej,
•
sterować drzwiami i bramami ewakuacyjnymi,
•
sterować / monitorować systemem bezpieczeństwa gazowego,
•
sterować lokalnym nagłośnieniem,
•
sterować i monitorować centrala oddymiania,
•
monitorować stan zasilacza ppoż.
1.5.
Okablowanie
Do budowy systemu SSP będą użyte kable i przewody posiadające aktualny certyfikat dopuszczenia wyrobu do
użytkowania w ochronie przeciwpożarowej wydany przez ww. CNBOP w Józefowie. Oprzewodowanie instalacji
sygnalizacji alarmu pożaru (SSP) należy wykonać:
Linie dozorowe kablem stacyjnym ekranowanym YnTKSYekw 1x2x0,8 mm. Ekran na trasie linii dozorowych nie może
być połączony z żadną konstrukcją, lecz wyłącznie z uziemieniem centrali.
Linie od modułów wejścia/wyjścia (z wykorzystaniem styków NO „przerwa") do urządzeń sterowanych, przewodem
HDGs 2x2,5 mm PH90.
Linie od modułów wejścia/wyjścia (z wykorzystaniem styków NC „zwarcie") do urządzeń sterowanych, przewodem
YnTKSY 1x2x0,8 (do 100V)/YDY 2x1,5 (230V).
9
Linie od modułów wejścia/wyjścia (z wykorzystaniem styków NC lub NO) do urządzeń monitorowanych przewodem
YnTKSYekw 2x2x0,8 mm lub 1x2x0,8 mm w zależności od ilości sygnałów monitorujących w urządzeniu. Linie
zasilające 230VAC przewodem niepalnym PH90.
Przewody przechodzące przez ściany lub stropy należy prowadzić w osłonach PCV (przepustach). Przewody o
odporności ogniowej powinny być prowadzone w trasach o odporności ogniowej nie mniejszej niż kabel.
W pomieszczeniu z centralką SSP umieścić zafoliowany formatu od A3 w górę plan sytuacyjny dozorowanego przez
system obiektu z zaznaczeniem na nim wszystkich elementów adresowalnych z czytelnymi numerami logicznymi
wchodzących w skład systemu.
Opisać każdy element instalacji SSP (czujki, przyciski ROP, moduły wej./wyj.) podając: nr centrali, nr pętli i nr elementu
w pętli zgodnie z danymi zaprogramowanymi w centrali SSP oraz planem instalacji i schematem w taki sposób aby były
widoczne i czytelne z poziomu podłogi.
Odstępy czujek punktowych od ścian nie mogą być mniejsze niż 0,5 m. Minimalna odległość czujek od kratek
nawiewnych i wywiewnych wynosi 1,5 m.
Początki i końce linii dozorowych należy prowadzić w oddzielnych listwach lub rurkach. Przewody linii dozorowych i
sygnałowych prowadzić: w korytku kablowym - główne ciągi przewodowe w rurkach winidurowych ułożonych w
przestrzeni między-stropowej na kondygnacjach nadziemnych. Nie wolno prowadzić przewodów linii dozorowych,
sygnalizujących, sterujących i monitorujących z przewodami elektrycznymi o napięciu >60V w tym samym przepuście,
korycie kablowym lub rurce. Przy wyznaczaniu ciągów instalacyjnych należy dążyć do jak najmniejszej liczby
skrzyżowań z innymi instalacjami, wskazane jest zachowanie odległości min 10 cm. Przewody należy układać w
korytach instalacji niskoprądowych, oddzielonych od przewodów siłowych (min. 30 cm). Przy prowadzeniu instalacji
równolegle z instalacją elektryczną przewody instalacji sygnalizacji pożaru powinny przebiegać poniżej. Przewody
między elementami systemu nie mogą być przedłużane - muszą to być przewody jednoodcinkowe. Wszystkie
przejścia przez strefy p.poż. uszczelnić środkami o odporności ogniowej nie mniejszej niż przejście.
1.7.
Uwagi końcowe
Kserokopie świadectw atestacyjnych CNBOP dostarcza wykonawca instalacji na odbiór systemu. Pomiary
Przed oddaniem instalacji SSP do użytku wykonać należy:
•
pomiary końcowe prądem stałym,
•
pomiar rezystancji pętli zwarcia obwodu zasilania centrali SSP.
System SSP powinien być konserwowany, co 6 miesięcy przez uprawnioną firmę, również w okresie gwarancji. W
zakres konserwacji wchodzi sprawdzenie wszystkich czujek dymu poprzez zadymienie, sprawdzenie ROP-ów poprzez
wciśnięcie przycisków, sprawdzenie sygnalizatorów oraz napięcia akumulatorów.
Zarządca obiektu powinien przechowywać:
- dokumentację systemu
- protokoły pomiarów
- instrukcję obsługi
- książkę konserwacji i obsługi
10
2. SYSTEM ODDYMIANIA
2.1.
Cel opracowania
Celem opracowania jest instalacji sterowania oddymianiem korytarza zaplecza. Projekt nie obejmuje doboru
powierzchni otworów oddymiających i napowietrzających oraz doboru klapy oddymiającej i wyboru powierzchni
napowietrzających. Dobór powierzchni tych otworów został wykonany przez biuro architektoniczne.
2.2.
•
Przepisy i normy
ROZPORZĄDZENIE MINISTRA INFRASTRUKTURY z dnia 12 kwietnia 2002 r. w sprawie warunków
technicznych, jakim powinny odpowiadać budynki i ich usytuowanie. (Dz. U. Nr 75, poz. 690) ;
•
PN-B-02877-4
„Polska
Norma.
Ochrona
przeciwpożarowa
budynków.
Instalacje
grawitacyjne
do
odprowadzenia dymu i ciepła”
2.3.
System oddymiania
Charakterystyka systemu oddymiania :
Projektuje się system sterowania oddymianiem korytarza zaplecza oparty o centrale oddymiania AFG-2004/8A 1L2G.
Podstawowe funkcje realizowane przez te centralę to :
•
przyjęcie sygnału pożarowego (z modułu liniowego nadrzędnego systemu SAP – w przypadku wykrycia
pożaru system SAP przekazuje sygnał do obu central oddymiania klatek schodowych i następuje otwarcie klap
oddymiających i bramy napowietrzającej)
•
przyjęcie sygnału pożarowego z przycisku alarmowego oddymiania
•
sterowanie urządzeniem wykonawczym (siłownikiem klapy oddymiającej)
Centrala odporne jest na zaniki napięcia sieciowego oraz przerwy i zwarcia na liniach dozorowych i sterujących. Zaletą
tych central jest niezależne i pełne monitorowanie współpracujących z nimi ręcznych przycisków i siłowników. Centrale
oddymiania zamontowano w pomieszczeniu technicznym wskazanym na rzucie instalacji. Ponieważ w budynku jest
zaprojektowany system sygnalizacji pożaru pełniący rolę nadrzędną będzie on sterował i monitorował systemem
oddymiania.
W korytarzu projektuje się przycisk alarmowy oddymiania, który posiada lampki kontroli prawidłowości pracy systemu i
mały buczek akustyczny.
Otwory oddymiające i napowietrzające oraz klapy dymowe i brama napowietrzająca zostały zaprojektowane przez
biuro architektoniczne.
2.4.
Przycisk alarmowy oddymiania RT 42-ST
Przycisk RT 42-ST przeznaczony jest do ręcznego załączania alarmu. Zbicie szybki oraz wciśnięcie przycisku
„URUCHOMIENIE” powoduje otwarcie przez centralkę wyciągów dymu. Wewnątrz wyłącznika oddymiania znajdują się
trzy lampki, które wskazują następujące stany systemu
oddymiania:
uszkodzenie: pulsuje żółta lampka „USZKODZENIE”,
11
brak zasilania sieciowego lub rezerwowego: gaśnie zielona lampka „DOZÓR” oraz pulsuje lampka
„USZKODZENIE”,
alarm: pulsuje czerwona lampka „URUCHOMIENIE”.
Przycisk RT 42-ST umożliwia także kasowanie alarmów, wywołanych wciśnięciem przycisku, zadziałaniem czujki. Tą
funkcję spełnia przycisk „KASOWANIE”.
Jednorazowe wciśnięcie tego przycisku kasuje alarm, dwukrotne dodatkowo powoduje wycofanie siłowników w całej
linii (dodatkowo pełni funkcję awaryjnego zamykania klap całej linii). Obecność RT 42-ST jest stale kontrolowana przez
centralkę. Brak kontaktu z RT 42-ST jest natychmiast wykrywany i zgłaszany jako uszkodzenie.
2.5.
Przycisk przewietrzania PP-20
Przełącznik przewietrzania służy do ręcznego sterowania położenia klap dymowych w funkcji wentylowania i
przewietrzania pomieszczeń. Przełącznik PP-20 może być stosowany w systemach przewietrzania 24VDC.
Przełącznik ten pozwala otwierać i zamykać ruchome segmenty wyciągów dymu. Sygnały z przełącznika
przewietrzania mają najniższy priorytet – po alarmie, zasilaniu awaryjnym i czujce pogodowej. Oznacza to, że w
przypadku wystąpienia któregoś z w/w sygnałów, funkcja zadana przełącznikiem PP-20, zostaje wyłączona oraz nie
można jej w tym stanie wywołać. Przełącznik PP-20 jest aktywny tylko przy zasilaniu sieciowym. Zabezpiecza to przed
nadmiernym rozładowaniem akumulatora.
2.6.
Klapy oddymiające – dobór Architekci
Korytarz zaplecza zostanie wyposażony w dwie klapy oddymiające, zamontowane w stropie. Klapa wyposażona jest
przez producenta w siłownik elektryczny 24 V DC.
2.7.
Otwory napowietrzające – dobór Architekci
Korytarz zaplecza zostanie wyposażony w bramę wjazdową z odpowiednim wyposażeniem (projekt architektury), która
została przeznaczona do kompensacji powietrza.
2.1.
Okablowanie
Instalację oddymiania w obiekcie objętym niniejszym projektem należy wykonać przewodami:
- zasilanie siłowników w klapach oddymiających i oknach napowietrzających - HDGs 3x2,5 PH90 (system mocowań
PH90 HILTI)
- komunikacja w przyciskami oddymiania - YnTKSYekw 4x2x0,8
- komunikacja z przyciskami przewietrzania - YnTKSYekw 2x2x0,8
Przewody muszą posiadać odpowiednie certyfikaty i atesty.
12
3. INSTALACJA NAGŁOŚNIENIA
3.1
Opis systemu
Projektowany obiekt będzie wyposażony w instalacje nagłośnieniową, która służyć będzie do odtwarzania muzyki i
przekazywania komunikatów słownych. Cały obszar objęty instalacją nagłośnieniową został podzielony na strefy
nagłośnienia. Dzięki podziałowi możliwe będzie kierowanie muzyki/wywołań do określonych, wybranych stref budynku
a także do wszystkich stref jednocześnie.
Ze względu na charakter i przeznaczenie obiektu przyjęto rozwiązania techniczne, które zapewnią maksymalną
użyteczność instalacji nagłośnieniowej. Instalację głośnikową zrealizować należy w systemie napięciowym w oparciu o
wzmacniacz liniowy z napięciem wyjścia Uwy=100V. Gwarantuje to maksymalną niezawodność i prostotę systemu,
oraz gwarantuje najmniejszy spadek sygnału, nawet przy znacznych długościach przewodów, pozwala również na
łatwe stworzenie kilku niezależnych obwodów głośników.
Emisja sygnałów ze źródeł liniowych będzie jednakowa dla wszystkich, aktualnie włączonych stref z indywidualnym
doborem natężenia dźwięku w danej strefie (włącznie z wyciszeniem). Wzmacniacz miksujący sygnału należy
umieścić w pomieszczeniu kierownika i informatyka w szafie MDF (poza opracowaniem).
3.2
Ogólna konfiguracja i podział na strefy nagłośnienia
W obiekcie przewidziano 3 strefy nagłośnienia:
•
1 Strefa - zaplecze sklepu (linia 01 i 02);
•
2 Strefa - sala sprzedaży (linie 03 i 04);
W każdej ze stref należy prowadzić niezależne linie głośnikowe podłączone do wzmacniacza równolegle. W całym
obiekcie stworzyć należy cztery 100V linie głośników, zgodnie z rysunkiem T-0 3.
W systemie zastosować następujące głośniki: sufitowe mocowane w suficie podwieszanym EDL-28, głośniki kulowe
zwieszane EDL-412/WS oraz głośniki ścienne ESP-215/WS.
3.3
Lokalizacja elementów systemu nagłośnieniowego
W pomieszczeniu kierownika i informatyka w szafie wiszącej typu RACK 19" GPD zamontować wzmacniacz miksujący
MONACOR PA-12040 4x120W.
W pomieszczeniu kierownika i informatyka należy zainstalować pulpit mikrofonowy MONACOR. Dodatkowo na sali
sprzedaży przy wejściu głównym w suficie podwieszanym należy zainstalować zestaw (konsole) z mikrofonem
bezprzewodowym TXS-143SET.
3.4
Okablowanie
Okablowanie instalacji nagłośnienia wykonać przewodem OWY 2x1,5 mm . Głośnik tej samej strefy nagłośnieniowej
należy łączyć równolegle na zaciskach głośników lub z wykorzystaniem puszek połączeniowych. Przewody w budynku
należy układać na korytach instalacyjnych instalacji teletechnicznej (główne trasy). Odejścia przewodów od głównych
tras realizować w rurkach instalacyjnych PCV fi 18.
Instalację poprowadzić nad płytą sufitu podwieszanego. Dopuszcza się ułożyć przewody na ścianach i sufitach za
pomocą uchwytów kablowych.
13
3.5
Zasilanie elektryczne
Zasilanie urządzeń nagłośnieniowych, zgodnie z projektem elektrycznym.
3.6
Uwagi końcowe
Wszystkie połączenia kablowe wykonać zgodnie z zaleceniami producenta danego sprzętu. Po zakończeniu prac
instalacyjnych i przed jej uruchomieniem wykonawca powinien dokonać odpowiednich sprawdzeń działania systemu
wraz z doborem nastawień urządzeń i natężeń dźwięku emitowanego z głośników w poszczególnych strefach.
3.7
Konserwacja
W celu zagwarantowania bezawaryjnej eksploatacji należy zgodnie z wytycznymi producenta sprzętu dokonać
sprawdzenia poprawności funkcjonowania systemu i wykonać przegląd techniczny.
14
4. SIEĆ STRUKTURALNA - OKABLOWANIE
4.1
Podstawa opracowania
Podstawą do opracowania zagadnień związanych z okablowaniem strukturalnym są normy okablowania
strukturalnego.
Normy europejskie dotyczące ogólnych wymagań oraz specyficznych dla środowiska biurowego:
-
PN-EN 50173-1 Technika Informatyczna - Systemy okablowania strukturalnego - Część 1: Wymagania
ogólne
Dodatkowe normy europejskie związane z planowaniem powołane w projekcie:
-
PN-EN 50174-1 Technika informatyczna. Instalacja okablowania - Część 1- Specyfikacja i zapewnienie
jakości;
-
PN-EN 50174-2 Technika informatyczna. Instalacja okablowania - Część 2 - Planowanie i wykonawstwo
instalacji wewnątrz budynków;
Pozostałe normy europejskie powołane w projekcie:
-
PN-EN 50346 Technika informatyczna. Instalacja okablowania - Badanie zainstalowanego okablowania
łącznie z dodatkiem z 2009 r;
-
PN-EN 50310:2007 Stosowanie połączeń wyrównawczych i uziemiających w budynkach z zainstalowanym
sprzętem informatycznym.
System okablowania oraz wydajność komponentów musi pozostać w zgodzie z wymaganiami normy PN-EN 50173-1
lub z adekwatnymi normami międzynarodowymi, tj. ISO/IEC 11801:2002/Am1:2008.
Uwaga: W przypadku powołań normatywnych niedatowanych obowiązuje zawsze najnowsze wydanie cytowanej
normy.
4.2
Opis systemu
Należy poprowadzić przewód miedziany UTP kat. 5e z szafy GPD (pom. kierownika i informatyka) do następujących
punktów:
•
Kasy, łącznie po 6 sztuk na każde stanowisko kasowe,
•
Wag systemowych na stoisku mięso, wędliny – min sztuk 8 (Uwaga! Pozostawić zapas przewodu od początku
do końca fali),
•
Wagi systemowej na stoisku warzywnym – min sztuk 2,
•
Wagi systemowej na stoisku piekarniczym – min sztuk 4,
•
Czytników cen na sali sprzedaży - po 2 szt. do każdego czytnika.
Wszystkie miejsca do których należy doprowadzić okablowanie zostały pokazane na rysunku T-02.
Szafa GPD, wyposażenie szafy, elementy aktywne oraz gniazda RJ45 są poza zakresem niniejszego opracowania.
15
4.3
Okablowanie poziome
Zadaniem instalacji teleinformatycznej jest zapewnienie transmisji danych poprzez okablowanie Klasy D / Kategorii 5e
w zaprojektowanej konfiguracji - topologia gwiazdy z jednym głównym punktem dystrybucyjnym GPD w pomieszczeniu
kierownika i informatyka.
4.4
Dokumentacja powykonawcza
Wszystkie kable powinny być oznaczone numerycznie, w sposób trwały, tak od strony gniazda, jak i od strony szafy
montażowej. Te same oznaczenia należy umieścić w sposób trwały na gniazdach sygnałowych w punktach
przyłączeniowych Użytkowników oraz na panelach.
Powykonawczo należy sporządzić dokumentację instalacji kablowej uwzględniając wszelkie, ewentualne zmiany w
trasach kablowych i rzeczywiste rozmieszczenie punktów przyłączeniowych w pomieszczeniach. Do dokumentacji
należy dołączyć raporty z pomiarów torów sygnałowych (po instalacji całego systemu).
4.5
Uwagi końcowe
Trasy prowadzenia przewodów transmisyjnych okablowania poziomego należy skoordynować z istniejącymi i
wykonywanymi instalacjami w budynku. Jeżeli w trakcie realizacji wystąpią kolizje tras prowadzenia instalacji
okablowania (lub innych wymienionych wyżej) - należy ustalić właściwe rozprowadzenie z projektantem działającym w
porozumieniu z Inwestorem.
Wszystkie korytka metalowe, drabinki kablowe, szafę kablową 19" wraz z osprzętem, łączówki telefoniczne
wyposażone w grzebienie uziemiające oraz urządzenia aktywne sieci teleinformatycznej muszą być uziemione by
zapobiec powstawaniu zakłóceń. Dedykowaną dla okablowania instalację elektryczną należy wykonać zgodnie z
obowiązującymi normami i przepisami.
Wszystkie materiały wprowadzone do robót winny być nowe, nieużywane, najnowszych aktualnych wzorów, winny
również uwzględniać wszystkie nowoczesne rozwiązania techniczne.
Różnice pomiędzy wymienionymi normami w projekcie a proponowanymi normami zamiennymi muszą być w pełni
opisane przez wykonawcę i przedłożone do zatwierdzenia przez Zamawiającego. W przypadku, kiedy ustali się, że
proponowane odchylenia nie zapewniają zasadniczo równorzędnego działania, wykonawca zastosuje się do
wymienionych w dokumentacji projektowej.
16
5. INSTALACJA INTERKOMOWA
5.1
Koncepcja systemu
Na obiekcie wykonać połączenia interkomowe pomiędzy pokojem kierownika i informatyka a kasami na sali sprzedaży.
Przewody poprowadzić niezależnie. W pom. kierownika i informatyka zainstalować centralkę. Na każdej z kas
zamontować słuchawkę interkomową.
5.2
Zasilanie systemu
System należy zasilić z sieci 230V/50Hz poprzez zasilacz, który zostanie zainstalowany w pom. kierownika i
informatyka.
5.3
Infrastruktura i sposób prowadzenia kabli
Okablowanie instalacji interkomowej wykonać przewodem UTP kat. 5e. Przewody w budynku należy układać na
korytach instalacyjnych instalacji teletechnicznej (główne trasy). Odejścia przewodów można realizować w rurkach
instalacyjnych PCV fi 18.
Instalację poprowadzić nad płytą sufitu podwieszanego. Dopuszcza się ułożyć przewody na ścianach i sufitach za
pomocą uchwytów kablowych.
17
6. ORUROWANIE DO BRAMEK ANTYKRADZIEŻOWYCH
6.1
Opis prac
Między linią kas a kratą rolowaną wykonać orurowanie w posadzce dla instalacji bramek antykradzieżowych, zgodnie z
rysunkiem T-02. Orurowanie wykonać przy użyciu rury karbowanej szarej fi 40. Przy drzwiach głównych wyprowadzić
nad sufit podwieszany rurę ukrytą w ścianie do zainstalowania centralki bramek antykradzieżowych.
18
7. SPIS RYSUNKÓW
L.p. Numer rysunków
Nazwa rysunku
1
T-01
SYSTEM SYGNALIZACJI POŻARU - RZUT PARTERU
2
T-02
OKABLOWANIE STRUKTURALNE - RZUT PARTERU
3
T-03
INSTALACJA NAGŁOŚNIENIA I INSTALACJA INTERKOMU
- RZUT PARTERU
19

część techniczna 1. system sygnalizacji pożaru ssp

Transkrypt

Podobne dokumenty

NAGRODY SZKOLNE

MSD-300 - Secural

Zgoda na uczestnictwo w zajęciach na obiekcie Freestyle Park

Szpitalna infrastruktura

Integracja systemów bezpieczeństwa w obiekcie

Pożar mieszkania we Wleniu
