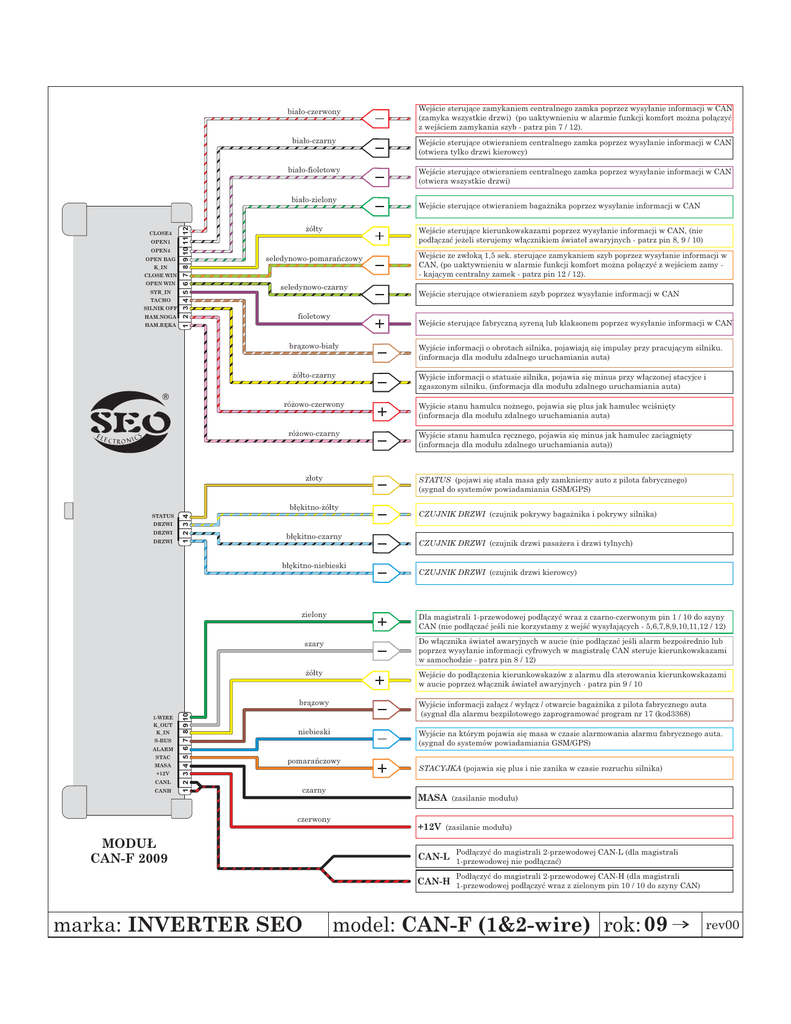

marka: model: rok: INVERTER SEO 09 CAN-F

bia³o-czerwony
Wejœcie steruj¹ce zamykaniem centralnego zamka poprzez wysy³anie informacji w CAN
(zamyka wszystkie drzwi) (po uaktywnieniu w alarmie funkcji komfort mo¿na po³¹czyæ
z wejœciem zamykania szyb - patrz pin 7 / 12).
bia³o-czarny
Wejœcie steruj¹ce otwieraniem centralnego zamka poprzez wysy³anie informacji w CAN
(otwiera tylko drzwi kierowcy)
bia³o-fioletowy
Wejœcie steruj¹ce otwieraniem centralnego zamka poprzez wysy³anie informacji w CAN
(otwiera wszystkie drzwi)
CLOSE4
OPEN1
OPEN4
OPEN BAG
K_IN
CLOSE WIN
OPEN WIN
SYR_IN
TACHO
SILNIK OFF
HAM.NOGA
HAM.RÊKA
1 2 3 4 5 6 7 8 9 10 11 12
bia³o-zielony
¿ó³ty
Wejœcie steruj¹ce kierunkowskazami poprzez wysy³anie informacji w CAN, (nie
pod³¹czaæ je¿eli sterujemy w³¹cznikiem œwiate³ awaryjnych - patrz pin 8, 9 / 10)
seledynowo-pomarañczowy
seledynowo-czarny
fioletowy
¿ó³to-czarny
ró¿owo-czerwony
ró¿owo-czarny
z³oty
DRZWI
1 2 3 4
DRZWI
b³êkitno-czarny
K_IN
S-BUS
ALARM
STAC
MASA
+12V
CANL
CANH
1 2 3 4 5 6 7 8 9 10
b³êkitno-niebieski
1-WIRE
K_OUT
Wejœcie steruj¹ce otwieraniem szyb poprzez wysy³anie informacji w CAN
Wyjœcie informacji o obrotach silnika, pojawiaj¹ siê impulsy przy pracuj¹cym silniku.
(informacja dla modu³u zdalnego uruchamiania auta)
Wyjœcie informacji o statusie silnika, pojawia siê minus przy w³¹czonej stacyjce i
zgaszonym silniku. (informacja dla modu³u zdalnego uruchamiania auta)
Wyjœcie stanu hamulca no¿nego, pojawia siê plus jak hamulec wciœniêty
(informacja dla modu³u zdalnego uruchamiania auta)
Wyjœcie stanu hamulca rêcznego, pojawia siê minus jak hamulec zaci¹gniêty
(informacja dla modu³u zdalnego uruchamiania auta))
STATUS (pojawi siê sta³a masa gdy zamkniemy auto z pilota fabrycznego)
(sygna³ do systemów powiadamiania GSM/GPS)
b³êkitno-¿ó³ty
DRZWI
Wejœcie ze zw³ok¹ 1,5 sek. steruj¹ce zamykaniem szyb poprzez wysy³anie informacji w
CAN, (po uaktywnieniu w alarmie funkcji komfort mo¿na po³¹czyæ z wejœciem zamy - kaj¹cym centralny zamek - patrz pin 12 / 12).
Wejœcie steruj¹ce fabryczn¹ syren¹ lub klaksonem poprzez wysy³anie informacji w CAN
br¹zowo-bia³y
STATUS
Wejœcie steruj¹ce otwieraniem baga¿nika poprzez wysy³anie informacji w CAN
CZUJNIK DRZWI (czujnik pokrywy baga¿nika i pokrywy silnika)
CZUJNIK DRZWI (czujnik drzwi pasa¿era i drzwi tylnych)
CZUJNIK DRZWI (czujnik drzwi kierowcy)
zielony
Dla magistrali 1-przewodowej pod³¹czyæ wraz z czarno-czerwonym pin 1 / 10 do szyny
CAN (nie pod³¹czaæ jeœli nie korzystamy z wejœæ wysy³aj¹cych - 5,6,7,8,9,10,11,12 / 12)
szary
Do w³¹cznika œwiate³ awaryjnych w aucie (nie pod³¹czaæ jeœli alarm bezpoœrednio lub
poprzez wysy³anie informacji cyfrowych w magistralê CAN steruje kierunkowskazami
w samochodzie - patrz pin 8 / 12)
¿ó³ty
Wejœcie do pod³¹czenia kierunkowskazów z alarmu dla sterowania kierunkowskazami
w aucie poprzez w³¹cznik œwiate³ awaryjnych - patrz pin 9 / 10
br¹zowy
Wyjœcie informacji za³¹cz / wy³¹cz / otwarcie baga¿nika z pilota fabrycznego auta
(sygna³ dla alarmu bezpilotowego zaprogramowaæ program nr 17 (kod3368)
niebieski
Wyjœcie na którym pojawia siê masa w czasie alarmowania alarmu fabrycznego auta.
(sygna³ do systemów powiadamiania GSM/GPS)
pomarañczowy
czarny
czerwony
MODU£
CAN-F 2009
STACYJKA (pojawia siê plus i nie zanika w czasie rozruchu silnika)
MASA (zasilanie modu³u)
+12V (zasilanie modu³u)
Pod³¹czyæ do magistrali 2-przewodowej CAN-L (dla magistrali
CAN-L 1-przewodowej nie pod³¹czaæ)
Pod³¹czyæ do magistrali 2-przewodowej CAN-H (dla magistrali
CAN-H 1-przewodowej pod³¹czyæ wraz z zielonym pin 10 / 10 do szyny CAN)
marka: INVERTER SEO
model: CAN-F (1&2-wire) rok: 09
rev00
