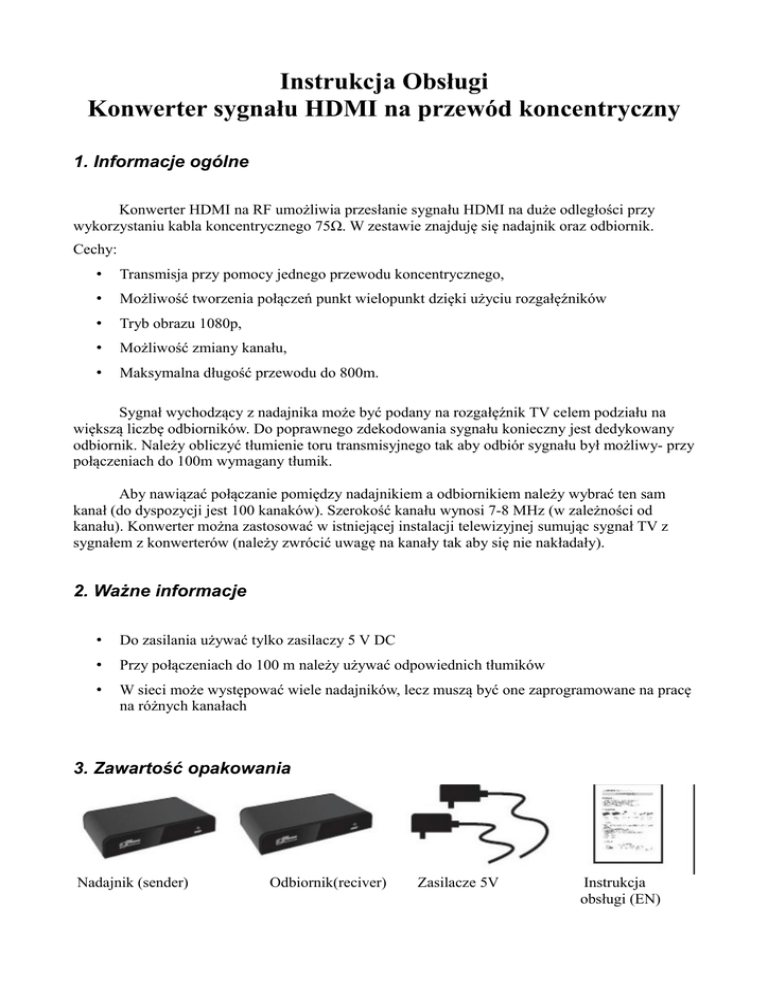

Instrukcja Obsługi Konwerter sygnału HDMI na przewód

Instrukcja Obsługi
Konwerter sygnału HDMI na przewód koncentryczny
1. Informacje ogólne
Konwerter HDMI na RF umożliwia przesłanie sygnału HDMI na duże odległości przy
wykorzystaniu kabla koncentrycznego 75Ω. W zestawie znajduję się nadajnik oraz odbiornik.
Cechy:
•
Transmisja przy pomocy jednego przewodu koncentrycznego,
•
Możliwość tworzenia połączeń punkt wielopunkt dzięki użyciu rozgałęźników
•
Tryb obrazu 1080p,
•
Możliwość zmiany kanału,
•
Maksymalna długość przewodu do 800m.
Sygnał wychodzący z nadajnika może być podany na rozgałęźnik TV celem podziału na
większą liczbę odbiorników. Do poprawnego zdekodowania sygnału konieczny jest dedykowany
odbiornik. Należy obliczyć tłumienie toru transmisyjnego tak aby odbiór sygnału był możliwy- przy
połączeniach do 100m wymagany tłumik.
Aby nawiązać połączanie pomiędzy nadajnikiem a odbiornikiem należy wybrać ten sam
kanał (do dyspozycji jest 100 kanaków). Szerokość kanału wynosi 7-8 MHz (w zależności od
kanału). Konwerter można zastosować w istniejącej instalacji telewizyjnej sumując sygnał TV z
sygnałem z konwerterów (należy zwrócić uwagę na kanały tak aby się nie nakładały).
2. Ważne informacje
•
Do zasilania używać tylko zasilaczy 5 V DC
•
Przy połączeniach do 100 m należy używać odpowiednich tłumików
•
W sieci może występować wiele nadajników, lecz muszą być one zaprogramowane na pracę
na różnych kanałach
3. Zawartość opakowania
Nadajnik (sender)
Odbiornik(reciver)
Zasilacze 5V
Instrukcja
obsługi (EN)
4. Instalacja
•
Podłączyć źródło sygnału (DVD, komputer, STB, inne) do nadajnika (sender) za pomocą
przewodu HDMI
•
Podłączyć odbiornik TV, Projektor do odbiornika (receiver) za pomocą przewodu HDMI
•
Połączyć konwertery za pomocą kabla koncentrycznego 75Ω
•
Sprawdzić bilans mocy tak aby sygnał na odbiorniku był na odpowiednim poziomie (patrz
tabela 8.1 czułości odbiornika)
•
Podłączyć zasilacze do urządzeń
•
Nastawić te same kanały pracy na odbiorniku
5. Interfejsy
Nadajnik (sender)
1. Kabel 75 Ω do nadawania sygnału RF
2. Przycisk RESET
3. Złącze HDMI do podłączenia nadajnika sygnału HDMI (DVD, komputer, STB)
4. Złącze zasilania
Odbiornik (reciver)
1. Kabel 75 Ω do odbioru sygnału RF
2. Dioda LINK – informujący o poprawności podłączenia
3. Przycisk RESET
4. Złącze HDMI do podłączenia odbiornika sygnału HDMI (TV, projektor)
5. Złącze zasilania
6. Ustawianie kanału
Za pomocą przycisków na panelu przednim urządzenia można dokonać wyboru odpowiedniego
kanału (na odbiorniku oraz nadajniku musi być ustawiony ten sam kanał).
7. Schematy zastosowania
8. Obliczanie bilansu mocy
Aby uzyskać poprawny sygnał na odbiorniku należy wykonać obliczenia bilansu mocy a następnie
dobrać odpowiednie elementy toru transmisyjnego tak, aby docierający sygnał do odbiornika nie
był za słaby jak i nie był za mocny.
8.1 Tabela czułość odbiornika
Szerokość
Częstotliwość
pasma
Czułość
Częstotliwość Szerokość
Czułość
Kanał środkowa [MHz] [MHz]
[dBm]
Kanał środkowa [MHz] pasma [MHz] [dBm]
0
177,5
7
-80
51
714
8
-77
1
240
8
-79
52
722
8
-76
2
149,5
7
-80
53
730
8
-70
3
156,5
7
-80
54
738
8
-64
4
163,5
7
-80
55
746
8
-77
5
177,5
7
-80
56
754
8
-78
6
184,5
7
-80
57
762
8
-78
7
191,5
7
-79
58
770
8
-78
8
198,5
7
-75
59
778
8
-78
9
205,5
7
-75
60
786
8
-78
10
212,5
7
-79
61
794
8
-79
11
219,5
7
-79
62
802
8
-79
12
226,5
7
-80
63
810
8
-77
13
410
8
-79
64
818
8
-77
14
418
8
-79
65
826
8
-76
15
426
8
-79
66
834
8
-77
16
434
8
-79
67
842
8
-76
17
442
8
-79
68
850
8
-77
18
450
8
-79
69
858
8
-77
19
458
8
-79
70
866
8
-77
20
466
8
-79
71
874
8
-77
21
474
8
-79
72
882
8
-77
22
482
8
-79
73
890
8
-77
23
490
8
-79
74
898
8
-76
24
498
8
-79
75
906
8
-74
25
506
8
-71
76
914
8
-74
26
514
8
-76
77
922
8
-74
27
522
8
-77
78
930
8
-74
28
530
8
-74
79
938
8
-70
29
538
8
-77
80
946
8
-70
30
546
8
-78
81
240
8
-70
31
554
8
-76
82
250
8
-79
32
562
8
-78
83
260
8
-79
33
570
8
-78
84
270
8
-79
34
578
8
-78
85
280
8
-79
35
586
8
-75
86
290
8
-79
36
594
8
-64
87
330
8
-79
37
602
8
-76
88
340
8
-79
38
610
8
-78
89
350
8
-79
39
618
8
-78
90
360
8
-79
40
626
8
-78
91
370
8
-79
41
634
8
-78
92
380
8
-79
42
642
8
-75
93
390
8
-79
43
650
8
-76
94
400
8
-79
44
658
8
-77
95
410
8
-79
45
666
8
-77
96
420
8
-79
46
674
8
-78
97
430
8
-79
47
682
8
-77
98
440
8
-79
48
690
8
-77
99
474
8
-79
49
698
8
-78
50
706
8
-77
Moc nadajnika wynosi 0 dBm.
8.2 Przykład
1. W przypadku gdy zastosujemy 500 m przewodu RG-6 pomiędzy odbiornikiem a nadajnikiem nie
należy stosować tłumika sygnału → czułość w tabeli 8.1 jest wartością minimalną sygnału dla
której zadziała odbiornik. Wartość maksymalna sygnału to około -40 dBm
Obliczenia:
Wykorzystano kanał 10 czyli częstotliwość 212,5 MHz. Przewód RG-6 dla tej częstotliwości
posiada tłumienie 8,8 dB/ 100m. Czyli tłumienie toru transmisyjnego będzie wynosiło 8,8 x 5 = 44
dB. Poziom sygnału na odbiorniku będzie wynosił -44 dBm.
2. W przypadku gdy zastosujemy 50 m przewodu RG-6 pomiędzy odbiornikiem a nadajnikiem
należy stosować tłumik sygnału → czułość w tabeli 8.1 jest wartością minimalną sygnału dla której
zadziała odbiornik. Wartość maksymalna sygnału to około -40 dBm
Obliczenia:
Wykorzystano kanał 10 czyli częstotliwość 212,5 MHz. Przewód RG-6 dla tej częstotliwości
posiada tłumienie 8,8 dB/ 100m. Czyli tłumienie toru transmisyjnego będzie wynosiło 8,8 x 0,5 =
4,4 dB. Poziom sygnału na odbiorniku będzie wynosił -4,4 dBm. Dlatego należy dołożyć do toru
transmisyjnego tłumik o wartość około 35 dB aby poprawnie odebrać sygnał.
Przykładowy wykres wyboru tłumika dla kanału 10 f=212,5 MHz
na przewodzie RG-6 (tłumienie 8,8 dB na 100 m)
70
60
50
[dB]
40
Tłumienie toru transmisyjnego
[dB]
30
Tłumik [dB]
20
10
0
0
20 60 100 140 180 220 260 300 340 380 420 460 500 540 580 620 660 700 740
40 80 120 160 200 240 280 320 360 400 440 480 520 560 600 640 680 720
Długość przewodu
9. Parametry techniczne
Nazwa
Kod
Obsługiwane formaty Video
Maksymalna długość kabla koncentrycznego
Złącze RF
Temperatura pracy
Moc wyjściowa [dBm]
Wilgotność
Konwerter HDMI na RF
H3609
DTV/HDTV:
480i/576i/480p/576p/720p/1080i/1080p
800
F
-10...60ºC
0
20%-90% (bez kondensacji)
Wymiary
130x85x24 mm
Zasilanie
230 V AC/ 5 V DC
10. Producent
Dipol
ul. Ciepłownicza 40
30-587 Kraków
POLSKA
Wyprodukowano w Chinach
