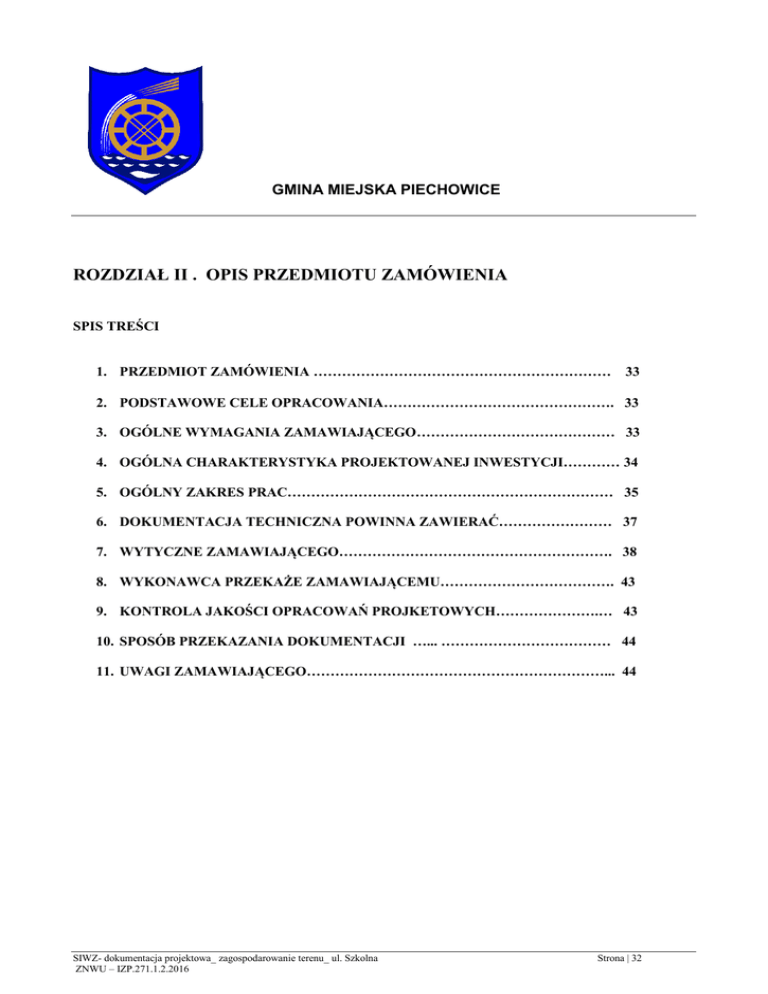

SIWZ - Rozdział II. Opis przedmiotu zamówienia

GMINA MIEJSKA PIECHOWICE
ROZDZIAŁ II . OPIS PRZEDMIOTU ZAMÓWIENIA
SPIS TREŚCI
1. PRZEDMIOT ZAMÓWIENIA ………………………………………………………
33
2. PODSTAWOWE CELE OPRACOWANIA…………………………………………. 33
3. OGÓLNE WYMAGANIA ZAMAWIAJĄCEGO…………………………………… 33
4. OGÓLNA CHARAKTERYSTYKA PROJEKTOWANEJ INWESTYCJI………… 34
5. OGÓLNY ZAKRES PRAC…………………………………………………………… 35
6. DOKUMENTACJA TECHNICZNA POWINNA ZAWIERAĆ…………………… 37
7. WYTYCZNE ZAMAWIAJĄCEGO…………………………………………………. 38
8. WYKONAWCA PRZEKAŻE ZAMAWIAJĄCEMU………………………………. 43
9. KONTROLA JAKOŚCI OPRACOWAŃ PROJKETOWYCH………………….… 43
10. SPOSÓB PRZEKAZANIA DOKUMENTACJI …... ……………………………… 44
11. UWAGI ZAMAWIAJĄCEGO………………………………………………………... 44
SIWZ- dokumentacja projektowa_ zagospodarowanie terenu_ ul. Szkolna
ZNWU – IZP.271.1.2.2016
Strona | 32
1. PRZEDMIOT ZAMÓWIENIA
WYKONANIE DOKUMENTACJI PROJEKTOWEJ ZAGOSPODAROWANIA TERENU
ISTNIEJĄCEJ ZABUDOWY PRZY UL. SZKOLNEJ W PIECHOWICACH
WRAZ Z INFRASTRUKTURĄ TOWARZYSZĄCĄ
- W RAMACH REWITALIZACJI
2. PODSTAWOWE CELE OPRACOWANIA
2.1
2.2
2.3
Celem przedmiotu zamówienia jest opracowanie dokumentacji projektowej wraz
z uzyskaniem pozwolenia na budowę i/lub zgłoszenia robót budowlanych dla obszarów
zagospodarowania pomiędzy budynkami istniejącej zabudowy mieszkaniowej przy
ul. Szkolnej oraz decyzji zezwalającej na realizację inwestycji drogowej dla odcinka łącznika
drogowego pomiędzy ul. Żymierskiego a ul. Szkolną, stanowiącego docelowo drogę o statusie
drogi publicznej.
Powyższe opracowanie winno umożliwić Zamawiającemu przygotowanie i przeprowadzenie
postępowania w trybie zamówienia publicznego, pozwalającego na wyłonienie Wykonawcy
na wybudowanie zaprojektowanych rozwiązań.
Realizacja opracowania dokumentacji projektowej ze względu na czasochłonność została
podzielona na dwa etapy, z których:
2.3.1 Etap I. dotyczy opracowania dokumentacji projektowej z wyłączeniem dokumentacji
geodezyjnej
2.3.2 Etap II. dotyczy opracowania dokumentacji geodezyjnej.
3. OGÓLNE WYMAGANIA ZAMAWIAJĄCEGO
Dokumentacja projektowa powinna być kompletna i branżowo wzajemnie skoordynowana pod
względem technicznym, z punktu widzenia celu jakiemu ma służyć, czyli powinna umożliwić
uzyskanie wymaganych pozwoleń i decyzji oraz wykonanie przebudowy (budowy
brakujących elementów) infrastruktury technicznej wraz z ciągami komunikacyjnymi, nadanie
nowych funkcji terenom takich jak: strefa aktywności fizycznej dla dorosłych i dla dzieci,
strefa kulturalna, strefa aktywności umysłowej i edukacyjnej, strefa rekreacyjna oraz
rozbudowy łącznika drogowego pomiędzy ul. Żymierskiego a ul. Szkolną stanowiącego
docelowo drogę o statusie drogi publicznej. - dla terenu istniejącej zabudowy mieszkaniowej
przy ul. Szkolnej w Piechowicach.
3.1.1 Dokumentacja projektowa w zakresie określonym dla Etapu I. musi być sporządzona
w formie odrębnych i kompletnych opracowań dokumentacji projektowej dla:
3.1.1.1 obszarów zagospodarowania pomiędzy budynkami istniejącej zabudowy przy
ul. Szkolnej w Piechowicach,
3.1.1.2 rozbudowy łącznika drogowego pomiędzy ul. Żymierskiego a ul. Szkolną
3.2 W szczególności, dokumentacja projektowa musi spełniać wymagania obowiązujących ustaw
i rozporządzeń, w tym przepisu art. 3 ust.2 pkt. 3 ustawy z 09 października 2015r.
o rewitalizacji ( Dz. U. z 2015r . poz. 1777), Polskich Norm i Norm Europejskich –
stosownie do postanowień art.30 ust.1 pkt. od 1) do 3) upzp., przepisów techniczno –
budowlanych oraz zasad wiedzy technicznej tak, aby Zamawiający w przyszłości w przypadku
pojawienia się możliwości uzyskania dofinansowania ze środków zewnętrznych (środków
UE), mógł z nich skorzystać.
3.3 Wykonawca zobowiązany jest stosować przepisy wydane przez władze centralne
i lokalne oraz inne przepisy, regulaminy i wytyczne, które są w jakikolwiek sposób związane
z wykonywanymi opracowaniami projektowymi i będzie w pełni odpowiedzialny za
przestrzeganie ich postanowień podczas wykonywania opracowań projektowych.
3.4 Wykonawca jest odpowiedzialny za zorganizowanie procesu wykonywania opracowań
dokumentacji projektowych, w taki sposób, aby założone cele projektu zostały osiągnięte
zgodnie z umową.
3.4.1 Dokumentacja projektowa musi być opracowana przez osobę posiadającą stosowne do
zakresu wykonywanego opracowania, uprawnienia budowlane oraz
zawierać
oświadczenie projektanta o zgodności z aktualnymi przepisami i zasadami wiedzy
technicznej, że jest kompletna i branżowo wzajemnie skoordynowana pod względem
technicznym oraz, że założone cele projektu zostały osiągnięte zgodnie z umową.
3.1
SIWZ- dokumentacja projektowa_ zagospodarowanie terenu_ ul. Szkolna
ZNWU – IZP.271.1.2.2016
Strona | 33
3.4.2 Podstawowe obowiązki projektanta w zakresie odpowiedzialności zawodowej oraz
wymagania dla projektowanych obiektów określa ustawa z 07 lipca1994 r. Prawo
budowlane.
3.5 Wykonawca będzie przestrzegać praw patentowych i będzie w pełni odpowiedzialny
za wypełnienie wszelkich wymagań prawnych odnośnie znaków firmowych, nazw lub innych
chronionych praw w odniesieniu do projektów, sprzętu, materiałów, urządzeń użytych lub
związanych z wykonywaniem opracowań projektowych.
3.6 Wykonawca zobowiązuje się uwzględnić zasady ustawy Prawo zamówień publicznych,
w szczególności zasadę uczciwej konkurencji.
3.6.1 Wykonawca opisując, w każdym miejscu dokumentacji projektowej, przedmiot
zamówienia ,w tym szczególnie materiały, wyroby i urządzenia nie będzie ich opisywać
przez wskazanie znaków towarowych, patentów lub pochodzenia chyba, że jest to
uzasadnione specyfiką przedmiotu zamówienia (np. przyjętymi rozwiązaniami czy
sposobem wykonania robót), których nie można opisać za pomocą dostatecznie
dokładnych określeń, ale wskazaniu takiemu będą towarzyszyć wyrazy „lub
równoważny” wraz z podaniem parametrów, które Zamawiający musi uznać za
równoważne.
3.6.1.1 W każdym przypadku użycia w dokumentacji projektowej znaków towarowych,
patentów, pochodzenia wykonawca obowiązany jest w sposób wyczerpujący
uzasadnić ich zastosowanie, a w szczególności wyjaśnić dlaczego nie można
opisać przyjętych rozwiązań bez ich zastosowania.
3.6.2 Jeżeli, w każdym miejscu dokumentacji projektowej, do opisu przedmiotu zamówienia
użyte zostaną normy, aprobaty techniczne, specyfikacje techniczne i systemy
odniesienia, o których mowa w art. 30 ust. 1 do 3 upzp. wykonawca jest obowiązany
zawrzeć klauzulę, że dopuszcza rozwiązania równoważne opisywanym z podaniem
parametrów, które Zamawiający musi uznać za równoważne.
3.6.3 Do opisu przedmiotu zamówienia wykonawca stosować będzie nazwy i kody określone
we Wspólnym Słowniku Zamówień (tzw. CPV).
3.6.4 Wszystkie niezbędne rysunki dotyczące szczegółowych rozwiązań, zestawienia
materiałowe wraz z dokładnym opisem i podaniem wszystkich niezbędnych
parametrów technicznych muszą
jednoznacznie i wyczerpująco identyfikować
zastosowany materiał i wykonanie robót objętych dokumentacją projektową.
3.7 Wszelkie straty, koszty postępowania, obciążenia i wydatki wynikłe lub związane
z naruszeniem jakichkolwiek praw patentowych przez wykonawcę pokryje sam wykonawca.
3.8 Dokumentacja projektowa powinna być wewnętrznie spójna i skorelowana we wszystkich
branżach, powinna zawierać optymalne rozwiązania funkcjonalne, użytkowe, konstrukcyjne,
materiałowe i kosztowe.
3.9 Wykonawca dokumentacji projektowej zobowiązany jest uzyskać, własnym staraniem
wszystkie wymagane przepisami opinie i uzgodnienia, niezbędne zgody właścicieli działek
objętych inwestycją na wejście z robotami budowlanymi, pozwolenia wodnoprawne,
pozwolenia na budowę i/lub zgłoszenia robót budowlanych oraz decyzję zezwalającą na
realizację inwestycji drogowej dla odcinka łącznika drogowego pomiędzy ul. Żymierskiego a
ul. Szkolną stanowiącego docelowo drogę o statusie drogi publicznej.
Powstałe z tego tytułu koszty powinny być ujęte w umownej cenie za wykonania przedmiotu
zamówienia.
3.10 Wykonawca zobowiązany jest również do przeprowadzenia konsultacji przyjętych rozwiązań
technicznych, prawnych z organami wydającymi decyzje na poszczególnych etapach
projektowych tak, aby w trakcie prowadzonych postępowań administracyjnych uniknąć
błędów proceduralnych.
4. OGÓLNA CHARAKTERYSTYKA PROJEKTOWANEJ INWESTYCJI
4.1 Przedmiotem zamówienia jest opracowanie kompletnej, spójnej i skorelowanej branżowo
dokumentacji projektowej zagospodarowania terenu istniejącej zabudowy mieszkaniowej przy
ul. Szkolnej w Piechowicach wraz z infrastrukturą towarzyszącą, w ramach rewitalizacji
rozumianej zgodnie z przepisami ustawy z 09 października 2015r. o rewitalizacji (Dz. U.
z 2015r. poz. 1777).
SIWZ- dokumentacja projektowa_ zagospodarowanie terenu_ ul. Szkolna
ZNWU – IZP.271.1.2.2016
Strona | 34
Zakres dokumentacji projektowej, w ramach przedsięwzięcia musi przewidywać:
4.2.1 wykonanie przebudowy (budowy brakujących elementów) infrastruktury technicznej
-towarzyszącej, w tym w szczególności:
4.2.1.1 odwodnienia z terenów utwardzonych (kanalizacja deszczowa);
4.2.1.2 oświetlenia ulicznego wraz z wymianą istniejących słupów i opraw
oświetleniowych na energooszczędne;
4.2.1.3 monitoringu osiedla ze szczególnym uwzględnianiem stref: aktywności
fizycznej i umysłowej dla dorosłych i dla dzieci, kulturalnej, rekreacyjnej,
edukacyjnej, wielofunkcyjnego placu na skrzyżowaniu ulic Szkolnej
i Żymierskiego oraz miejsc parkingowych wzdłuż ulicy Szkolnej (vis a vis
budynku Szkoły Podstawowej nr 1);
4.2.1.4 innej infrastruktury, której konieczność przebudowy/budowy wynikać będzie
z uzgodnień branżowych uzyskanych na etapie prac projektowych;
4.2.2 nadanie nowych funkcji terenom zdegradowanym m.in. poprzez zaprojektowanie
stref: aktywności fizycznej i umysłowej dla dorosłych i dla dzieci, kulturalnej,
rekreacyjnej i edukacyjnej, wraz z wyposażeniem tych stref;
4.2.3 rozbudowę łącznika drogowego pomiędzy ul. Żymierskiego a ul. Szkolną, docelowo
stanowiącego drogę o statusie drogi publicznej.
4.2.4 rozbudowę i przebudowę ciągów komunikacyjnych na trenie osiedla
z uwzględnianiem miejsc parkingowych;
4.2.4 nadanie wielofunkcyjnego charakteru placowi u zbiegu ulic Szkolnej i Żymierskiego
(parkowanie, miejsce festynów i imprez terenowych oraz drobnego handlu) poprzez
utwardzenie jego nawierzchni, wyizolowanie elementami zieleni od strony budynków
mieszkalnych i wykonanie utwardzonych chodników poprowadzonych obwodowo;
4.2.5 zagospodarowanie zieleni;
4.2.6 wyposażenie obszaru opracowania w elementy małej architektury: ławki , kosze na
śmieci , stojaki na rowery, słupy ogłoszeniowe.
4.3 Parametry techniczne łącznika drogowego pomiędzy ul. Żymierskiego a ul. Szkolną
stanowiącego docelowo drogę o statusie drogi publicznej oraz pozostałych ciągów
komunikacyjnych
należy przyjąć
zgodnie z rozporządzeniem Ministra Transportu
i Gospodarki Morskiej z dnia 2 marca 1999 r. w sprawie warunków technicznych, jakim
powinny odpowiadać drogi publiczne i ich usytuowanie.
4.2
Uwaga:
Dokumentacja projektowa musi być zgodna z obowiązującymi przepisami na dzień podpisania
protokołu zdawczo-odbiorczego przez Strony umowy.
5. OGÓLNY ZAKRES PRAC
5.1 Opracowanie, w dwóch wariantach, koncepcji projektowej zagospodarowania terenów
pomiędzy budynkami istniejącej zabudowy mieszkaniowej przy ul. Szkolnej w Piechowicach do 21 dni od daty podpisania umowy z wykonawcą na realizację zamówienia.
5.1.1 Przystąpienie do dalszych prac projektowych może nastąpić na podstawie koncepcji
projektowej zaakceptowanej przez Zamawiającego.
5.2 Sporządzenie raportu oddziaływania na środowisko wraz z inwentaryzacją przyrodniczą oraz
innymi elementami określonymi w ustawie o udostępnianiu informacji o środowisku i jego
ochronie, udziale społeczeństwa w ochronie środowiska oraz o ocenach oddziaływania
na środowisko – jeżeli zajdzie taka konieczność.
5.3 Uzyskanie decyzji o środowiskowych uwarunkowaniach – jeżeli zajdzie taka konieczność.
5.4 Powierzchnia terenu w granicach opracowania:
5.4.1 Łączna powierzchnia terenu w granicach opracowania: ok. 39 500 m2.
5.4.2 Łączna powierzchnia nawierzchni utwardzonych przebudową, rozbudową oraz budową:
ok. 14 200 m2.
5.4.3 Łączna powierzchnia terenów zielonych: ok. 12 700 m2.
5.4.4 Powierzchnia istniejącego placu zabaw:
ok. 7 300 m2.
5.4.5 Powierzchnia zabudowy:
ok. 5 300 m2.
SIWZ- dokumentacja projektowa_ zagospodarowanie terenu_ ul. Szkolna
ZNWU – IZP.271.1.2.2016
Strona | 35
5.5
5.6
5.7
5.8
5.9
5.10
5.11
5.12
5.13
5.14
5.15
5.16
5.17
5.18
5.19
Przebudowa, budowa oraz rozbudowa istniejącej infrastruktury drogowej oraz ciągów
komunikacyjnych w obszarze zabudowy mieszkaniowej, nadanie placowi u zbiegu ulic
Szkolnej i Żymierskiego wielofunkcyjnego charakteru (parkowanie, miejsce festynów i imprez
terenowych oraz drobnego handlu) poprzez utwardzenie jego nawierzchni, wyizolowanie
elementami zieleni od strony budynków mieszkalnych i wykonanie utwardzonych chodników
poprowadzonych obwodowo.
Przebudowa skrzyżowań z istniejącą siecią drogową w zakresie koniecznych korekt geometrii
oraz robót nawierzchniowych.
Wykonanie projektu stałej organizacji ruchu.
Wykonanie projektu tymczasowej organizacji ruchu na czas robót.
Zapewnienie powierzchniowego odwodnienia jezdni wraz z kompletnym rozwiązaniem
odprowadzenia wód opadowych i roztopowych do projektowanej kanalizacji deszczowej.
Uzyskanie pozwolenia wodnoprawnego na budowę wszystkich urządzeń wymagających tego
rodzaju pozwolenia, jak i na odprowadzenie wód opadowych i roztopowych – jeżeli zajdzie taka
konieczność.
Przebudowa lub rozbudowa istniejącego oświetlenia ulicznego wraz z wymianą istniejących
słupów i opraw oświetleniowych na energooszczędne.
Przebudowa lub rozbudowa istniejącej infrastruktury technicznej kolidującej z przyjętymi
rozwiązaniami projektowymi – jeżeli zajdzie taka konieczność.
Badania geotechniczne oraz rozpoznanie stanu istniejącej nawierzchni.
W przypadku, gdy badania geotechniczne wykażą złożone warunki gruntowe, o których mowa
§ 4 pkt 1 rozporządzenia z 25 kwietnia 2012 r. w sprawie ustalania geotechnicznych warunków
posadawiania obiektów budowlanych (Dz. U. z 2012 r. poz. 463) oraz projektowany obiekt
zakwalifikowany zostanie do drugiej i trzeciej kategorii geotechnicznej w myśl § 7 pkt 2 wyżej
cytowanego rozporządzenia należy wykonać dodatkowo dokumentację badań podłoża
gruntowego i projekt geotechniczny, a następnie przekazać je w czterech egz. właściwemu
organowi administracji geologicznej na podstawie ustawy z dnia 9 czerwca 2011 r. Prawo
geologiczne i górnicze (t. j. Dz. U. z 2015 r. poz. 196).
Wykonanie projektu programu użytkowego dla całego obszaru osiedla poprzez nadanie nowych
funkcji terenom takich jak: strefa aktywności fizycznej dla dorosłych i dla dzieci, strefa
kulturalna, strefa aktywności umysłowej i edukacyjnej, strefa rekreacyjna oraz inne elementy
małej architektury.
Wykonanie projektu monitoringu osiedla w zakresie stref aktywności fizycznej dla dorosłych
i dla dzieci, kulturalnej, aktywności umysłowej i edukacyjnej, rekreacyjnej.
Wykonanie projektu wycinki drzew wraz z szacunkiem brakarskim określającym pomiar
i klasyfikację drzew pod kątem wartości surowca– jeżeli zajdzie taka konieczność.
5.16.1 pojedynczo rosnących- z podziałem na grunty osób fizycznych oraz Gminy,
Wykonanie projektu nasadzeń zieleni wysokiej i niskiej.
Uzyskanie decyzji zezwalającej na realizację inwestycji drogowej (dla odcinka objętego
rozbudową) i zgłoszenia budowy (robót budowlanych) oraz pozwolenia na budowę (dla
pozostałego obszaru osiedla).
Wykonanie podziału geodezyjnego nieruchomości z podziałem na dwa etapy w trybie ustawy
z dnia 10 kwietnia 2003 r. o szczegółowych zasadach przygotowania i realizacji inwestycji
w zakresie dróg publicznych ( t. j. Dz.U. z 2015 r. poz.2031) - orientacyjna ilość działek – 2
szt.
Uwaga:
Rozliczenie kosztów podziału nastąpi na podstawie rzeczywistej ilości działek objętych
podziałem (bez względu na to ile działek powstanie z podziału jednej działki), jako iloczyn
faktycznej liczby działek objętych podziałem i ceny jednostkowej za podział jednej działki.
5.20 Oznaczenie nowych punktów granicznych (słupkami geodezyjnymi) – orientacyjna ilość 4 szt.
5.21 Ważne inne wymagania:
5.21.1 Wykonawca dokumentacji projektowej zobowiązany jest do wykonania numerycznego
opracowania mapy do celów projektowych.
5.21.2 Projekt należy opracować na aktualnej mapie do celów projektowych w skali 1:500.
Mapę należy wykonać w formie obrazów wektorowych.
SIWZ- dokumentacja projektowa_ zagospodarowanie terenu_ ul. Szkolna
ZNWU – IZP.271.1.2.2016
Strona | 36
5.21.3 Wykonawca dokumentacji projektowej zobowiązany jest do przedstawienia koncepcji
zagospodarowania zabudowy mieszkaniowej przy ul. Szkolnej do konsultacji z
Zamawiającym.
5.21.4 Wykonawca dokumentacji projektowej zobowiązany jest do przedstawienia koncepcji
stałej organizacji ruchu przy uzgadnianiu geometrii dróg.
5.21.5 Wykonawca dokumentacji projektowej jest zobowiązany do sprawdzenia stanu
prawnego wszystkich nieruchomości dotyczących inwestycji przed dokonaniem
pozwolenia na budowę i/lub zgłoszenia robót budowlanych.
5.21.6 Wykonawca zobowiązany jest do uzyskania opinii o której mowa w §3 ust. 1 pkt 3
rozporządzenia Ministra Infrastruktury z 23 września 2003 r. w sprawie szczegółowych
warunków zarządzania ruchem na drogach oraz wykonywania nadzoru nad tym
zarządzeniem (Dz. U. z 2003 r. Nr 177, poz. 1729 ze zm.)
5.21.7 Wykonawca dokumentacji projektowej zobowiązany jest do rejestracji w ośrodku
dokumentacji geodezyjnej i kartograficznej mapy do celów projektowych w terminie
nie wcześniej, niż 3 miesiące przed złożeniem wniosku o pozwolenie na budowę
i decyzję ZRID.
5.21.8 Wykonawca dokumentacji projektowej zobowiązany jest do zatwierdzenia przez organ
właściwy do zarządzania ruchem drogowym projektu stałej organizacji ruchu przed
złożeniem wniosku o pozwolenia na budowę lub zgłoszenia robót budowlanych,
decyzją ZRID.
6. DOKUMENTACJA PROJEKTOWA POWINNA ZAWIERAĆ
6.1 ETAP I
6.1.1 Mapę do celów projektowych jako materiał wyjściowy do projektowania wraz
z naniesionymi granicami działek w obrębie opracowania.
6.1.2 Dokumentację geologiczno-inżynierską / dokumentację geotechniczną, geotechniczne
warunki posadowienia obiektów budowlanych oraz rozpoznanie stanu istniejącego
nawierzchni.
6.1.3 Materiały do uzyskania opinii, uzgodnień i pozwoleń wymaganych przepisami
szczególnymi.
6.1.4 Raport oddziaływania na środowisko obejmujący wszystkie odcinki – jeżeli zajdzie taka
konieczność wraz ze stosownymi postanowieniami i uzgodnieniami oraz dokumentacją
techniczną zabezpieczeń z niego wynikających.
6.1.5 Dokumentację na wycinkę drzew wraz z szacunkiem brakarskim.
6.1.6 Projekty wykonawcze wszystkich branż.
6.1.7 Projekty budowlane wszystkich branż.
6.1.8 Opracowanie dotyczące przyjęcia konstrukcji jezdni zgodnie z „Katalogiem typowych
konstrukcji nawierzchni podatnych i półsztywnych” jako element składowy projektu
wykonawczego.
6.1.9 Projekt stałej organizacji ruchu wraz z zatwierdzeniem przez organ właściwy
do zarządzania ruchem drogowym - oryginał pism zatwierdzających projekty organizacji
ruchu oraz opieczętowane projekty organizacji ruchu (stałą organizację ruchu należy
uzgodnić przed złożeniem wniosku o pozwolenie na budowę lub zgłoszeniem robót
budowlanych.
6.1.10 Projekt tymczasowej organizacji ruchu na czas robót wraz z zatwierdzeniem przez organ
właściwy do zarządzania ruchem drogowym - oryginał pism zatwierdzających projekty
organizacji ruchu oraz opieczętowane projekty organizacji ruchu (tymczasową
organizację ruchu należy uzgodnić przed złożeniem wniosku o pozwolenie na budowę
lub zgłoszeniem robót budowlanych.
6.1.11 Szczegółowe Specyfikacje Techniczne w zakresie wszystkich branż.
6.1.12 Kosztorys inwestorski i ofertowy wraz z przedmiarami w zakresie wszystkich branż.
6.1.12.1 Przedmiar robót musi zawierać klauzulę o odpowiedzialności sporządzającego
za skutki błędnego policzenia ilości robót.
SIWZ- dokumentacja projektowa_ zagospodarowanie terenu_ ul. Szkolna
ZNWU – IZP.271.1.2.2016
Strona | 37
6.1.13 Operaty wodnoprawne dla wszystkich urządzeń wymagających tego rodzaju operatów jak
i na odprowadzenie wód opadowych i roztopowych (dla każdego opracowania należy
sporządzić opis w języku nietechnicznym ) - jeżeli zajdzie taka konieczność.
6.1.14 Pozwolenia wodnoprawne na budowę wszystkich urządzeń wymagających tego rodzaju
pozwolenia, jak i na odprowadzenie wód opadowych i roztopowych – oryginał + 4 kopie
ostatecznej decyzji, potwierdzonej za zgodność z oryginałem, dołączonej do każdego
opracowania - jeżeli zajdzie taka konieczność.
6.1.15 Decyzję o środowiskowych uwarunkowaniach– jeżeli zajdzie taka konieczność.
6.1.16 Dokumentację geodezyjną wymaganą dla każdej dzielonej działki, stanowiącą załącznik
do wniosku o ZRID (dla odcinka objętego rozbudową):
6.1.16.1 wypis z rejestru gruntów (pełny) – nie starszy niż 3 miesiące na dzień
składania wniosku (oryginał dla DUW, kopia dla ZDW),
6.1.16.2 mapę zawierającą projekt podziału nieruchomości, sporządzoną zgodnie
z odrębnymi z przepisami,
6.1.16.3 odpis z księgi wieczystej (zwykły).
6.1.17 Brak sprzeciwu do wniesionego zgłoszenia robót budowlanych/pozwolenia na budowę
oraz zezwolenie na realizację inwestycji drogowej (dla odcinka objętego rozbudową).
Uwaga:
Dokumentacja projektowa w zakresie określonym dla Etapu I. musi być sporządzona
w formie odrębnych i kompletnych opracowań dokumentacji projektowej dla:
- obszarów zagospodarowania pomiędzy budynkami istniejącej zabudowy przy ul. Szkolnej
w Piechowicach,
- rozbudowy łącznika drogowego pomiędzy ul. Żymierskiego a ul. Szkolną.
6.2 ETAP II
6.2.1
7.
Dokumentację geodezyjną ze stabilizacji punktów granicznych:
6.2.1.1 Wyniesienie granic w terenie dzielonej nieruchomości (wyznaczyć i utrwalić na
gruncie nowe punkty graniczne znakami granicznymi według zasad
określonych w przepisach dotyczących geodezji i kartografii),
6.2.1.2 Przekazanie kopii protokołu z utrwalenia przebiegu nowych znaków
granicznych,
6.2.1.3 Przekazanie kopii współrzędnych wszystkich punktów granicznych na trasie
opracowania,
WYTYCZNE ZAMAWIAJĄCEGO
7.1 Projekt Budowlany:
7.1.1
7.1.2
Szczegółowy zakres i forma projektu budowlanego powinny przede wszystkim spełniać
wymagania określone w ustawie z 07 lipca 1994 r. Prawo budowlane
(t. j. Dz. U. z 2016 r. poz. 290) i rozporządzeniu Ministra Transportu, Budownictwa i
Gospodarki Morskiej z dnia 25 kwietnia 2012 r. w sprawie szczegółowego zakresu i
formy
projektu
budowlanego
(Dz.U.
z
2012
r.
poz.
462
z późn. zm.) oraz rozporządzeniu Ministra Transportu i Gospodarki Morskiej
z 2 marca 1999 r. w sprawie warunków technicznych, jakim powinny odpowiadać drogi
publiczne i ich usytuowanie (t. j. Dz.U. z 2016 r. poz.124)
Zawartość projektu budowlanego:
7.1.2.1 projekt zagospodarowania terenu wraz z niezbędnymi uzgodnieniami,
7.1.2.2 projekt architektoniczno – budowlany,
7.1.2.3 informację dotyczącą bezpieczeństwa i ochrony zdrowia,
7.1.2.4 oświadczenie projektantów i sprawdzających o sporządzeniu projektu zgodnie
z obowiązującymi przepisami i zasadami wiedzy technicznej oraz celowi dla
jakiego została opracowana
7.1.2.5 zaświadczenie o przynależności do właściwej Izby Samorządu Zawodowego
(aktualne na dzień opracowania projektu).
SIWZ- dokumentacja projektowa_ zagospodarowanie terenu_ ul. Szkolna
ZNWU – IZP.271.1.2.2016
Strona | 38
7.2 Projekt Wykonawczy:
7.2.1 Projekt wykonawczy należy opracować zgodnie z rozporządzeniem Ministra Infrastruktury
z 2 września 2004 r. w sprawie szczegółowego zakresu i formy dokumentacji
projektowej, specyfikacji technicznych wykonania i odbioru robót budowlanych oraz
programu funkcjonalno-użytkowego (t.j. Dz.U. z 2013 r., poz. 1129).
7.2.2 Projekt wykonawczy, który ma stanowić uzupełnienie i uszczegółowienie projektu
budowlanego należy opracować osobno dla każdej branży w zakresie i stopniu
dokładności niezbędnym do sporządzenia przedmiaru robót, kosztorysu inwestorskiego,
przygotowania oferty przez wykonawcę i realizacji robót budowlanych,
z uwzględnieniem uwarunkowań i dokładnej lokalizacji ich wykonania, jak również
optymalnych rozwiązań funkcjonalno- użytkowych.
7.2.3 Wymagania dotyczące formy projektów wykonawczych należy przyjąć odpowiednio jak
dla projektu budowlanego.
7.2.4 Projekt wykonawczy musi zawierać rysunki w skali uwzględniającej specyfikę
zamawianych robót i zastosowanych skal rysunków w projekcie budowlanym wraz z
wyjaśnieniami opisowymi, które dotyczą, a w szczególności:
7.2.4.1 części obiektu,
7.2.4.2 rozwiązań budowlano-konstrukcyjnych i materiałowych,
7.2.4.3 detali architektonicznych oraz urządzeń budowlanych,
7.2.4.4 instalacji i wyposażenia technicznego,
7.2.4.5 plan rozbiórek,
7.2.4.6 plan nasadzeń,
7.2.4.7 wyposażenie stref: aktywności fizycznej dla dorosłych i dla dzieci, kulturalnej,
aktywności umysłowej i edukacyjnej, rekreacyjnej oraz inne elementy małej
architektury.
7.2.4.8 profile skażone w przypadku wykorzystania istniejącej nawierzchni,
7.2.4.9 przekroje poprzeczne i podłużne i normalne
- których odzwierciedlenie na rysunkach projektu budowlanego nie jest wystarczające dla
potrzeb, o których mowa w punkcie 7.2.2.
7.3 Opracowanie gospodarki zielenią
7.3.1
7.4
Opracowania gospodarki zielenią obejmuje wykonanie inwentaryzacji
dendrologicznej wraz projektem urządzenia terenów zieleni – nasadzeń
zamiennych w granicach opracowania w skład, której wchodzi:
7.3.1.1 oznaczenie i ponumerowanie drzew przeznaczonych do wycinki oraz pni
po ściętych drzewach na mapie w skali 1:500;
7.3.1.2 zestawienie drzew przewidzianych do wycinki oraz pni po ściętych
drzewach w formie tabelarycznej zgodnie z ww. numeracją wraz
z oznaczeniem nazwy gatunku, obwodu;
7.3.1.3 oznaczenie i ponumerowanie grup zinwentaryzowanych krzewów
przewidzianych do wycinki, na mapie w skali 1:500;
7.3.1.4 zestawienie tabelaryczne zinwentaryzowanych krzewów przewidzianych
do wycinki z zaznaczeniem ich powierzchni w m2;
7.3.1.5 zestawienie ilości drzew i krzewów przewidzianych do nasadzeń
z zaznaczeniem planowanych miejsc na mapie w skali 1:500
przeprowadzenia nasadzeń uzupełniających.
Projekt stałej i tymczasowej (na czas robót) organizacji ruchu wraz z zatwierdzeniem
przez organ właściwy do zarządzania ruchem drogowym
7.4.1 Wykonawca ma obowiązek dostarczyć Zamawiającemu oryginały pism
zatwierdzających opracowane Projekty organizacji ruchu oraz opieczętowane
Projekty organizacji ruchu.
SIWZ- dokumentacja projektowa_ zagospodarowanie terenu_ ul. Szkolna
ZNWU – IZP.271.1.2.2016
Strona | 39
7.5
Specyfikacje techniczne wykonania i odbioru robot budowlanych:
Specyfikacje techniczne wykonania i odbioru robót budowlanych należy wykonać
w zakresie i formie zgodnej z Rozporządzeniem Ministra Infrastruktury z dnia
02.09.2004 r. (t. j. Dz.U. z 2013 r. poz.1129) w sprawie szczegółowego zakres i formy
dokumentacji projektowej, specyfikacji technicznych wykonanie i odbioru robót
budowlanych oraz programu funkcjonalno-użytkowego;
7.5.2 Założenia do wykonania specyfikacji technicznych wykonania i odbioru robót
budowlanych:
7.5.2.1 muszą być sporządzone wyłącznie dla przyjętych rozwiązań projektowych,
technicznych, technologicznych i organizacyjnych dla robót związanych
z przedmiotowym zamówieniem, bez podawania ilości robót
;
7.5.2.2 muszą stanowić opracowanie zawierające w szczególności zbioru wymagań,
które są niezbędne do określenia standardu i jakości wykonania robot, w
zakresie sposobu wykonania robót budowlanych, właściwości wyrobów
budowlanych oraz oceny prawidłowości wykonania poszczególnych robót.
Opracowane specyfikacje stanowią podstawę do sporządzenia przedmiarów
robót.
7.5.2.3 musza zawierać podane zasady wyliczania ilości jednostek miary do przyjęcia w
przedmiarze robót;
7.5.2.4 muszą zawierać co najmniej elementy, o których mowa w paragrafie 14.ust.1
cytowanego w punkcie 7.5.1 Rozporządzenia, z uwzględnieniem założeń:
(a) materiały, elementy pochodzące z rozbiórki nie nadające się do
wykorzystania wykonawca robót budowlanych jest zobowiązany wywieźć
na składowisko odpadów, a w cenie oferty ująć wszystkie koszty z tym
związane jak np. koszty wywozu (w tym załadunek, transport i rozładunek)
składowania, zagospodarowania i utylizacji odpadów;
(b) materiały pochodzące z rozbiórki nadające się do ponownego
wykorzystania lub pozyskane takie jak w szczególności drewno
pochodzące z wycinki drzew, wykonawca przekaże protokołem zdawczo –
odbiorczym do Zakładu Usług Komunalnych znajdującym się w
odległości do 3km.
(c) wykonawca robót budowlanych zapewni we własnym zakresie korzystanie
z mediów ( energia elektryczna, woda, ścieki, etc.) wraz z uzyskaniem
niezbędnych zezwoleń i kosztami ich zużycia. Całość kosztów związanych
z doprowadzeniem i korzystaniem z ww. mediów wykonawca robót
budowlanych uwzględni w cenie oferty;
(d) Zamawiający nie zapewnia zaplecza dla potrzeb wykonawcy;
Całość kosztów związanych z organizacją zaplecza wykonawca robót
budowlanych uwzględni w cenie oferty;
(e) terminem zakończenia robót budowlanych objętych opracowaną
dokumentacją projektową jest data pisemnego zgłoszenia wykonawcy
o gotowości do rozpoczęcia prac odbiorowych;
(f) minimalne warunki gwarancji jakości:
(f1)
udzielenie przez wykonawcę robót budowlanych
co najmniej
60miesięcznej gwarancji jakości i wydłużonego okresu rękojmi za
wady - do 60 miesięcy;
(f2) bezpłatny udział w corocznych przeglądach gwarancyjnych
w terminach podanych przez Zamawiającego, z wyprzedzeniem co
najmniej czternasto(14)dniowym;
(f3) bezpłatne usuwanie wad w okresie gwarancji jakości i rękojmi za
wady.
(g) do rozliczeń z wykonawcą za zrealizowane roboty budowlane w oparciu
o dokumentację projektową stanowiącą przedmiot zamówienia obowiązuje
forma ryczałtowa (umowna cena).
7.5.1
SIWZ- dokumentacja projektowa_ zagospodarowanie terenu_ ul. Szkolna
ZNWU – IZP.271.1.2.2016
Strona | 40
7.6
Przedmiar robót:
Przedmiar robót należy opracować zgodnie z rozporządzeniem Ministra Infrastruktury
z 02 września 2004 r. w sprawie szczegółowego zakresu i formy dokumentacji
projektowej, specyfikacji technicznych wykonania i odbioru robót budowlanych oraz
programu funkcjonalno-użytkowego (t. j. Dz.U. z 2013 r., poz. 1129).
7.6.2 Założenia do wykonania przedmiarów:
7.6.2.1 ma stanowić zestawienie przewidywanych do wykonania robót podstawowych
w kolejności technologicznej ich wykonania wraz z ich szczegółowym opisem
lub wskazaniem podstaw ustalających szczegółowy opis oraz wskazaniem
(odniesieniem) do właściwych specyfikacji technicznych wykonania i odbioru
robót, z wyliczeniem i zestawieniem ilości jednostek przedmiarowych robót
podstawowych.
7.6.2.1 przedmiar robót należy opracować oddzielnie dla każdej branży tak, aby był
zgodny z projektem budowlanym,
wykonawczym oraz specyfikacjami
technicznymi wykonania i odbioru robót budowlanych, stanowiącymi integralną
część dokumentacji projektowej;
7.6.2.2 tabela przedmiary robót powinny zawierać pozycje przedmiarowe odpowiadające
robotom podstawowym;
7.6.2.3 ilości jednostek miary podane w przedmiarze robót muszą być wyliczone na
podstawie rysunków w dokumentacji projektowej, wyłącznie w sposób zgodny z
zasadami podanymi w specyfikacjach technicznych wykonania i odbioru robót;
7.6.2.4 w tabelach przedmiaru robót nie należy uwzględniać robót tymczasowych- robót,
które są projektowane i wykonywane jako potrzebne do wykonania robot
podstawowych, ale nie są przekazywane Zamawiającemu i są usuwane po
wykonaniu robot podstawowych, z wyłączeniem przypadków, gdy istnieją
uzasadnione podstawy do ich odrębnego rozliczania.
7.6.2.5 Do każdej pozycji przedmiaru robót należy podać co najmniej informacje
wymienione w paragrafie 10.ust.1 Rozporządzenia cytowanego w punkcie 7.6.1.
7.6. 1
7.4.3
7.7.
Przedmiar robót musi zawierać klauzulę o odpowiedzialności sporządzającego za skutki
błędnego policzenia ilości robót
Kosztorys inwestorski:
7.7.1 Kosztorys inwestorski należy opracować zgodnie z Rozporządzeniem Ministra
Infrastruktury z dnia 18.05.2004 r. w sprawie metod i podstaw sporządzania kosztorysu
inwestorskiego, obliczania planowanych kosztów prac projektowych oraz planowanych
kosztów robót budowlanych określonych w programie funkcjonalno-użytkowym (Dz.U.130
poz. 1389).
7.7.2 Założenia do wykonania kosztorysów:
7.7.2.1 kosztorys inwestorski należy sporządzić w arkuszu kalkulacyjnym w formie tabeli
elementów rozliczeniowych ;
7.7.2.2 kosztorys inwestorski musi obejmować w szczególności elementy wymienione
w paragrafie 7 Rozporządzenia cytowanego w punkcie 7.7.1
7.7.3 Założenia wyjściowe do sporządzenia kosztorysu inwestorskiego zostaną uzgodnione z
wykonawcą, którego oferta uznana została na najkorzystniejszą nie później niż w ciągu
pięciu(5) Dni, następujących po sobie i nie będących dniami ustawowo wolnymi od pracy,
liczonymi od dnia następnego po podpisaniu umowy.
7.7.4 Kosztorys inwestorski winien zawierać:
7.7.4.1 koszty elementów wynikających z przedmiarów robót,
7.7.4.1 koszty wykonania inwentaryzacji geodezyjnej powykonawczej.
SIWZ- dokumentacja projektowa_ zagospodarowanie terenu_ ul. Szkolna
ZNWU – IZP.271.1.2.2016
Strona | 41
7.8
Harmonogram rzeczowo- finansowy
7.8.1 Wykonawca w ciągu 14 dni, licząc od dnia następnego podpisania umowy, przedstawi
Zamawiającemu Harmonogram rzeczowo- finansowy zawierający:
7.8.1. w części ogólnej:
7.8.1.1 datę rozpoczęcia i datę zakończenia opracowania dokumentacji projektowej dla
całego przedmiotu zamówienia, to jest łącznie dla Etapu I. i Etapu II.
Data zakończenia stanowi kamień milowy i jest równoznaczna z datą
podpisania przez strony umowy protokołu zdawczo-odbiorczego
opracowanej dokumentacji geodezyjnej z zakresem rzeczowy określonym
dla Etapu II. Maksymalny termin zakończenia nie może być po dacie
19.12.2016 r.
7.8.1.2 datę rozpoczęcia i datę zakończenia opracowania dwuwariantowej koncepcji
projektowej.
Data zakończenia stanowi kamień milowy. Maksymalny termin
przedłożenia Zamawiającemu do akceptacji dwóch wariantów koncepcji
projektowej – to 21 dni liczonych od dnia następnego podpisania umowy;
7.8.1.3 datę rozpoczęcia i datę zakończenia opracowania dokumentacji projektowej
dla zadania będącego w zakresie Etapu I. tj.
- dla obszarów zagospodarowania pomiędzy budynkami istniejącej
zabudowy przy ul. Szkolnej w Piechowicach.
Data zakończenia stanowi kamień milowy i jest równoznaczna z datą
podpisania przez strony umowy protokołu zdawczo-odbiorczego.
Maksymalny termin zakończenia nie może być po dacie 21.10.2016 r.
7.8.1.4 datę rozpoczęcia i datę zakończenia opracowania dokumentacji projektowej
dla zadania będącego w zakresie Etapu I. tj.
- rozbudowy łącznika drogowego pomiędzy ul. Żymierskiego a ul. Szkolną
W Piechowicach.
Data zakończenia stanowi kamień milowy i jest równoznaczna z datą
podpisania przez strony umowy protokołu zdawczo-odbiorczego.
Maksymalny termin zakończenia nie może być po dacie 19.09.2016 r.
Uwaga:
- przez „datę zakończenia” rozumie się datę, w której wykonawca dostarczy
Zamawiającemu stosowną dokumentację kompletną tj. spełniającą wymagania
zawarte w Rozdziale II.SIWZ pn. Opis przedmiotu zamówienia, w tym
szczególnie posiadającą wszystkie uzgodnienia, opinie oraz pozwolenia na
budowę i/lub zgłoszenie robót.
7.8.2 w części szczegółowej:
- czas rozpoczęcia i zakończenia opracowania poszczególnych elementów dokumentacji
projektowej wymienionych punktach od 7.1 do 7.7 dla Etapu I
w układzie oddzielnie dla:
7.8.2.1 dokumentacji projektowej dla obszarów zagospodarowania pomiędzy
budynkami istniejącej zabudowy przy ul. Szkolnej w Piechowicach,
7.8.2.2 dokumentacji projektowej rozbudowy łącznika drogowego pomiędzy ul.
Żymierskiego a ul. Szkolną
- czas rozpoczęcia i zakończenia poszczególnych czynności, o których mowa
w punktach od 6.2.1.1 do 6.2.1.3 Etapu II. (dokumentacja geodezyjna).
7.8.3 w części finansowej:
- Umowna cena należna za wykonanie całego przedmiotu zamówienia, to jest
opracowania dokumentacji projektowej dla Etapu I. i dokumentacji geodezyjnej dla
Etapu II.
Umowna cena musi być zgodna z kwotą ( umowną ceną) podaną w ofercie.
Przez pojęcie Umowna cena należy rozumieć kwotę łącznie w podatkiem VAT.
SIWZ- dokumentacja projektowa_ zagospodarowanie terenu_ ul. Szkolna
ZNWU – IZP.271.1.2.2016
Strona | 42
- wynagrodzenie, łącznie z podatkiem VAT, za opracowanie poszczególnych
elementów wymienionych w części szczegółowej – pkt.7.8.2
- przyjmując do Harmonogramu rzeczowo-finansowego płatności
fakturami przejściowymi za przyjętą protokołem zdawczo-odbiorczym
dokumentację projektową:
(a) dla obszarów zagospodarowania pomiędzy budynkami istniejącej zabudowy
przy ul. Szkolnej w Piechowicach,
(b) rozbudowy łącznika drogowego pomiędzy ul. Żymierskiego a ul. Szkolną
należy podać datę wystawienia faktur przejściowych.
- płatność za wykonanie Etapu II w Harmonogramie rzeczowo-finansowym należy
przyjąć jako płatność jednorazową -fakturą końcową i również należy podać datę
jej wystawienia.
8. WYKONAWCA PRZEKAŻE ZAMAWIAJĄCEMU
8.1.
8.2
8.3
8.4
8.5
8.6
8.7
8.8
8.9
8.10
8.11
8.12
8.13
8.14
8.15
Mapę do celów projektowych jako materiał wyjściowy do projektowania (wersja elektroniczna –
typ pliku .dwg) – 1 egz.
Dokumentację geologiczno-inżynierską / dokumentację geotechniczną, geotechniczne warunki
posadowienia obiektów budowlanych oraz rozpoznanie stanu istniejących
nawierzchni
w obrębie przebudowywanych odcinków dróg – 2 egz. + (wersja elektroniczna – typ pliku .pdf).
Raport oddziaływania na środowisko -jeżeli zajdzie taka konieczność – 2 egz. + niezbędna ilość
egz. do dokonania uzgodnień + (wersja elektroniczna – typ pliku .doc oraz .pdf).
Dokumentację techniczną zabezpieczeń wynikających z raportu oddziaływania
na środowisko -jeżeli zajdzie taka konieczność – 4 egz. + (wersja elektroniczna – typ pliku .doc,
.pdf oraz .dwg.).
Dokumentację na wycinkę drzew wraz z szacunkiem brakarskim – 4 egz. + (wersja elektroniczna
– typ pliku .doc, .pdf oraz .dwg.).
Dokumentację projektu nasadzeń zieleni wysokiej i niskiej – 4 egz. + (wersja elektroniczna – typ
pliku .doc, .pdf oraz .dwg.).
Projekty wykonawcze (wszystkie branże) – 4 egz. + (wersja elektroniczna – typ pliku .doc, .pdf
oraz .dwg.).
Projekty budowlane (wszystkie branże) – 4 egz. + niezbędna ilość egz. do dokonania uzgodnień +
(wersja elektroniczna - typ pliku .pdf).
Specyfikacje techniczne (wszystkie branże) – 4 egz. + (wersja elektroniczna – typ pliku .doc oraz
.pdf).
Kosztorysy inwestorskie wraz z przedmiarami robót (wszystkie branże) – 4 egz. + (wersja
elektroniczna – typ pliku .xls oraz .pdf).
Projekty stałej organizacji ruchu – 4 egz. + (wersja elektroniczna – typ pliku .doc, .pdf
oraz .dwg.).
Projekty tymczasowej organizacji ruchu na czas robót – 4 egz. + (wersja elektroniczna – typ pliku
.doc, .pdf oraz .dwg.).
Operaty wodno – prawne - jeżeli zajdzie taka konieczność – 4 egz. + niezbędna ilość egz. do
dokonania uzgodnień + (wersja elektroniczna – skan całości opieczętowanej przez organ
administracji dokumentacji – typ pliku .pdf).
W wersji elektronicznej na płycie CD lub DVD należy przekazać Zamawiającemu również:
8.14.1 część rysunkową w formacie umożliwiającym odczyt w ogólnie dostępnych
przeglądarkach (typ pliku .dwg oraz .pdf),
8.14.2
część opisową w edytorze tekstów MS Word (typ pliku .doc ),
8.14.3 część kosztorysową w arkuszu kalkulacyjnym MS Excel (typ pliku .xls),
Oświadczenie potwierdzające, że w dniu przekazania Zamawiającemu dokumentacji projektowej
jej forma papierowa jest identyczna z formą elektroniczną.
9. KONTROLA JAKOŚCI OPRACOWAŃ PROJEKTOWYCH
9.1 Bieżący nadzór zgodności przebiegu procesu wykonywania opracowań dokumentacji projektowych
z wymaganiami umowy wykonywany będzie przez Zamawiającego poprzez upoważnioną do tej
czynności osobę.
SIWZ- dokumentacja projektowa_ zagospodarowanie terenu_ ul. Szkolna
ZNWU – IZP.271.1.2.2016
Strona | 43
Bieżącej kontroli przebiegu procesu projektowego inwestycji służyć będą spotkania
w siedzibie Zamawiającego, przy udziale Wykonawcy, Zamawiającego oraz ewentualnie innych
zaproszonych stron, służące do:
9.2.1 weryfikacji
bieżącego
postępu
wykonywanej
usługi
z
zapisami
w Harmonogramie rzeczowo-finansowym, stanowiącym załącznik do umowy;
9.2.2 omówienia i ewentualnego rozstrzygania problemów wynikłych podczas realizacji
opracowania dokumentacji projektowej, do rozstrzygania których upoważniony jest
jedynie Zamawiający, poprzez upoważnioną/-e do tej/tych czynności osobę.
9.3 Spotkania odbywać się będą w siedzibie Zamawiającego na wniosek Zamawiającego
lub Wykonawcy. Udział wykonawcy w spotkaniach jest w ramach umownej ceny za wykonanie
przedmiotu zamówienia.
Wstępnie Zamawiający szacuje około 10 spotkań. Jeżeli zaistnieje uzasadniona potrzeba – ilość
tych spotkań może się zmienić, bez zmiany umownej ceny
9.2
10. SPOSÓB PRZEKAZANIA DOKUMENTACJI
Dokumentację projektową, należy odpowiednio skompletować w oddzielnych teczkach
kartonowych wraz z wykazem zawartości każdej teczki
i dostarczyć Zamawiającemu
w godzinach urzędowania (poniedziałek od 08:00 do16:00, wtorek÷ piątek: od 07:30 do 15:30)
11. UWAGI ZAMAWIAJĄCEGO
11.1 Wysokość Umownej ceny ustalona przez wykonawcę i podana w złożonej ofercie jest stała na
czas trwania umowy co oznacza, że żadne koszty nieprzewidziane nie mogą stanowić podstawy
jej zmiany. Zamawiający przyjmuje, że Umowna cena została ustalona przez doświadczonego
wykonawcę, w oparciu o zakres czynności i obowiązków wynikających z opisu przedmiotu
zamówienia i terminu realizacji, własne doświadczenie zawodowe – przy zachowaniu należytej
staranności uwzględniającej zawodowy charakter prowadzonej przez wykonawcę działalności
gospodarczej.
11.1.1 W związku z treścią zapisu punktu 11.1 Zamawiający wyklucza jakiekolwiek
roszczenia wykonawcy związane z nieprawidłowym skalkulowaniem ceny lub
pominięciem pewnych elementów niezbędnych do prawidłowego wykonania umowy.
11.1.2
Umowna cena, o którym mowa w pkt. 11.1 powinna obejmować czynnik ryzyka
związany z realizacją przedmiotu zamówienia oraz wszystkie opłaty, podatki,
należności z tytułu przeniesienia autorskich praw majątkowych, za korzystanie
z utworów na wszystkich polach eksploatacji, o których mowa we Wzorze umowy Rozdział III. SIWZ oraz z tytułu przeniesienia prawa własności egzemplarzy nośników,
na których utwory utrwalono jak również inne koszty, których poniesienie będzie
konieczne w związku z realizacją przedmiotu zamówienia.
Umowna cena nie zawiera wynagrodzenia za sprawowanie nadzoru autorskiego.
11.2 Wykonawca otrzyma od Zamawiającego, najpóźniej w ciągu dwóch(2) Dni liczonych od dnia
następnego podpisania umowy, stosowne pełnomocnictwo do występowania w jego imieniu
z wnioskami o wydanie takich decyzji jak w szczególności: decyzja o środowiskowych
uwarunkowaniach, pozwolenie wodnoprawne, odstępstwo od warunków technicznych,
zgłoszenie robót budowlanych i/lub pozwolenia na budowę.
Uwaga:
Wnioski oraz materiały będące załącznikami do wniosków
przygotowuje wykonawca
i ponosi pełną odpowiedzialność za niewłaściwe ich przygotowanie, które może później
skutkować błędami w uzyskanych decyzjach.
11.3
W przypadku, gdy wykonawca uzna, że dla realizowanego przedsięwzięcia nie jest wymagane,
zgodnie z obowiązującymi przepisami, uzyskanie uzgodnień, opinii, decyzji, pozwoleń, jest
zobowiązany do dokumentacji projektowej dołączyć opinię organu właściwego dla ich
wydania potwierdzającą brak konieczności jej uzyskania.
SIWZ- dokumentacja projektowa_ zagospodarowanie terenu_ ul. Szkolna
ZNWU – IZP.271.1.2.2016
Strona | 44
11.4 Wykonawca wskazany do realizacji przedmiotu zamówienia jest zobowiązany do pisemnego
udzielania odpowiedzi na pytania dotyczące przedmiotowej dokumentacji projektowej zadawane
przez wykonawców biorących udział w postępowaniu przetargowym na wykonanie
robót budowlanych oraz nieodpłatne dokonywania zmian w dokumentacji projektowej łącznie z
konsekwencjami, jakie za sobą pociągną dokonane zmiany, a których konieczność wynikać
będzie z zadawanych pytań i udzielanych odpowiedzi w ramach ww. postępowania.
11.5
Wykonawca dokumentacji projektowej jest zobowiązany do świadczenia usługi nadzoru
autorskiego na etapie realizacji zadania oraz w okresie rękojmi jakości wykonawcy robót
budowlanych zrealizowanych na podstawie opracowanej dokumentacji projektowej, na zasadach
i warunkach określonych w Rozdziale I. SIWZ punkt 4.8
11.6
Wykonawca, najpóźniej z chwilą podpisania przez Zamawiającego protokołu zdawczo
- odbiorczego dokumentacji projektowej przenosi w całości autorskie prawa majątkowe do
utworów jako całości oraz ich elementów, w tym prawo do korzystania z utworów na polach
eksploatacji, przeniesienia prawa własności egzemplarzy nośników.
Uszczegółowienie tego zapisu jest we Wzorze umowy stanowiącym w SIWZ Rozdział III.
SIWZ- dokumentacja projektowa_ zagospodarowanie terenu_ ul. Szkolna
ZNWU – IZP.271.1.2.2016
Strona | 45
