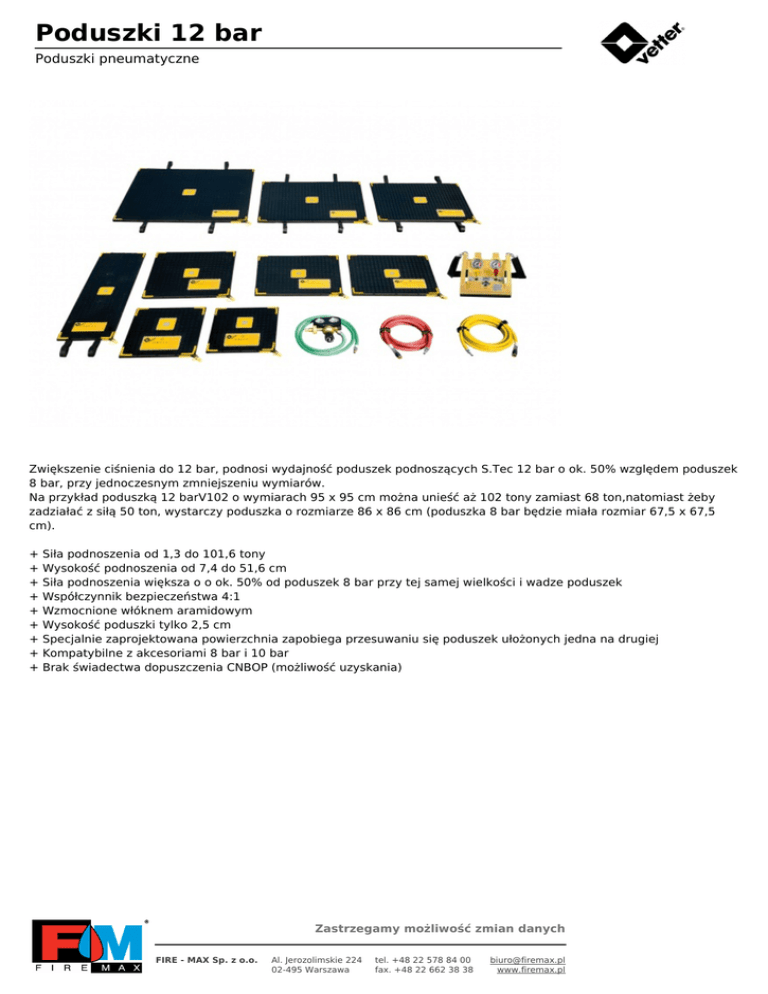

wydrukuj kartę katalogową - FIRE-MAX

Poduszki 12 bar
Poduszki pneumatyczne
Zwiększenie ciśnienia do 12 bar, podnosi wydajność poduszek podnoszących S.Tec 12 bar o ok. 50% względem poduszek
8 bar, przy jednoczesnym zmniejszeniu wymiarów.
Na przykład poduszką 12 barV102 o wymiarach 95 x 95 cm można unieść aż 102 tony zamiast 68 ton,natomiast żeby
zadziałać z siłą 50 ton, wystarczy poduszka o rozmiarze 86 x 86 cm (poduszka 8 bar będzie miała rozmiar 67,5 x 67,5
cm).
+
+
+
+
+
+
+
+
+
Siła podnoszenia od 1,3 do 101,6 tony
Wysokość podnoszenia od 7,4 do 51,6 cm
Siła podnoszenia większa o o ok. 50% od poduszek 8 bar przy tej samej wielkości i wadze poduszek
Współczynnik bezpieczeństwa 4:1
Wzmocnione włóknem aramidowym
Wysokość poduszki tylko 2,5 cm
Specjalnie zaprojektowana powierzchnia zapobiega przesuwaniu się poduszek ułożonych jedna na drugiej
Kompatybilne z akcesoriami 8 bar i 10 bar
Brak świadectwa dopuszczenia CNBOP (możliwość uzyskania)
Zastrzegamy możliwość zmian danych
FIRE - MAX Sp. z o.o.
Al. Jerozolimskie 224
02-495 Warszawa
tel. +48 22 578 84 00
fax. +48 22 662 38 38
[email protected]
www.firemax.pl
Poduszki 12 bar
Poduszki pneumatyczne
dotyczy poduszek 12 bar:
V1, V5, V33L, V35, V59, V83 i V102
V10, V12, V20 i V50
Zastrzegamy możliwość zmian danych
FIRE - MAX Sp. z o.o.
Al. Jerozolimskie 224
02-495 Warszawa
tel. +48 22 578 84 00
fax. +48 22 662 38 38
[email protected]
www.firemax.pl
Poduszki 12 bar
Poduszki pneumatyczne
Dane techniczne
V1
V5
V7
V 10
Siła podnoszenia [t]
1,3
4,6
7,5
10,1
12,3
20,2
25,9
Maks. wys. podnoszenia [cm]
7,4
12,1
15,8
17,8
19,5
24,5
27
Wysokość spoczynkowa [cm]
2,5
2,5
2,5
2,5
2,5
2,5
2,5
Wymiar [cm]
14x13
25,5x20
28x28
35x35
44x44
47x52
Zapotrzebowanie powietrza [l]
4
23,2
54
120,3
191,3
296,3
279
Waga ok. [kg]
0,5
1,3
2
2,6
3
4,8
6,2
32x32
V 12
V 20
V 26
V 33L
V 35
V 40
V 50
V 59
V 83
Siła podnoszenia [t]
33,3
34,7
40,4
50,1
59,4
82,7
101,6
Maks. wys. podnoszenia [cm]
19,3
29,9
33,6
37,5
39,3
46,6
51,6
Wysokość spoczynkowa [cm]
2,5
2,5
2,5
2,5
2,5
2,5
2,5
Wymiar [cm]
31x102
52x62
61x61
67,6x67,6
78x69
86x86
95x95
Zapotrzebowanie powietrza
321,7
479
603
798,3
1103,7
1646
2301,3
Waga [kg]
8
8,2
9,3
11,9
13,9
19,1
23,1
ciśnienie robocze 12 bar
ciśnienie kontrolne 18 bar
ciśnienie rozrywające min 48 bar
* dane producenta
Zastrzegamy możliwość zmian danych
FIRE - MAX Sp. z o.o.
Al. Jerozolimskie 224
02-495 Warszawa
tel. +48 22 578 84 00
fax. +48 22 662 38 38
[email protected]
www.firemax.pl
V 102
