12. specyfikacja zbiorcza

PIE UNIKLAR- Servis, Poznań
Oczyszczalnia Ścieków w Gąbinie

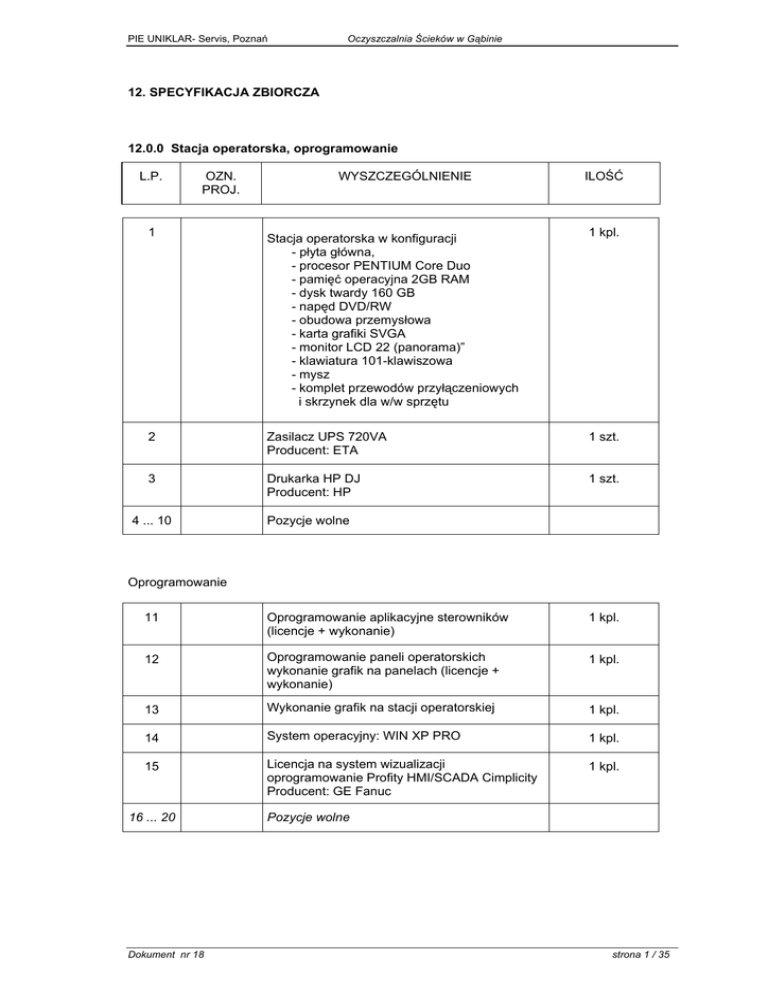

12. SPECYFIKACJA ZBIORCZA
12.0.0 Stacja operatorska, oprogramowanie
L.P.
OZN.
PROJ.
1
WYSZCZEGÓLNIENIE
Stacja operatorska w konfiguracji
- płyta główna,
- procesor PENTIUM Core Duo
- pamięć operacyjna 2GB RAM
- dysk twardy 160 GB
- napęd DVD/RW
- obudowa przemysłowa
- karta grafiki SVGA
- monitor LCD 22 (panorama)”
- klawiatura 101-klawiszowa
- mysz
- komplet przewodów przyłączeniowych
i skrzynek dla w/w sprzętu
ILOŚĆ
1 kpl.
2
Zasilacz UPS 720VA
Producent: ETA
1 szt.
3
Drukarka HP DJ
Producent: HP
1 szt.
4 ... 10
Pozycje wolne
Oprogramowanie
11
Oprogramowanie aplikacyjne sterowników
(licencje + wykonanie)
1 kpl.
12
Oprogramowanie paneli operatorskich
wykonanie grafik na panelach (licencje +
wykonanie)
1 kpl.
13
Wykonanie grafik na stacji operatorskiej
1 kpl.
14
System operacyjny: WIN XP PRO
1 kpl.
15
Licencja na system wizualizacji
oprogramowanie Profity HMI/SCADA Cimplicity
Producent: GE Fanuc
1 kpl.
16 ... 20
Dokument nr 18
Pozycje wolne
strona 1 / 35
PIE UNIKLAR- Servis, Poznań
Oczyszczalnia Ścieków w Gąbinie
Sterowniki
12.0.1 Sterownik – Szafa S10
L.P.
OZN. PROJ.
WYSZCZEGÓLNIENIE
SZTUK
1
101Z1
Zasilacz 24V DC / 5A
Producent: CABUR
2
A0
Sterownik - typ: PCD1.M135F655
Jednostka bazowa
Producent: SAIA-BURGESS
1kpl.
3
A0.1
Moduł - typ: PCD2/3.E110
Wejścia bin.: 8, 15…30VDC
Producent: SAIA-BURGESS
1kpl.
4
A0.2
Moduł - typ: PCD2.A200
Wyjścia bin.: 4, 2A/50VDC
Producent: SAIA-BURGESS
1kpl.
5
A1
Moduł - typ: MT-202
Moduł telemetryczny GPRS
Producent: Inventia
1kpl
Moduł - typ: EKI-2528-AE
Switch ethernetowy: 8 wejść
Producent: ADVANTECH
1kpl.
6
Dokument nr 18
UWAGI
1
strona 2 / 35
PIE UNIKLAR- Servis, Poznań
Oczyszczalnia Ścieków w Gąbinie
12.0.2 Sterownik – Szafa S2
L.P.
OZN. PROJ.
WYSZCZEGÓLNIENIE
SZTUK
1
30Z1
Zasilacz 24V DC / 5A
Producent: CABUR
2
A0
Sterownik - typ: PCD2.M5540
Jednostka bazowa
Producent: SAIA-BURGESS
1kpl.
3
A0.1, A0.2
Moduł - typ: PCD2/3.E110
Wejścia bin.: 8, 15…30VDC
Producent: SAIA-BURGESS
2kpl.
4
A0.3
Moduł - typ: PCD2.A250
Wyjścia bin.: 8, 2A/50VDC
Producent: SAIA-BURGESS
1kpl.
5
A0.4
Moduł - typ: PCD2/3.W310
Wejścia analogowe: 8, 0…20mA
Producent: SAIA-BURGESS
1kpl.
6
A1
Moduł - typ: AGP-3200T
Panel operatorski 3.8”, kolor
Producent: Pro-Face
1kpl.
Moduł - typ: PCD7.F120
Interfejs RS-232,
Producent: SAIA-BURGESS
1kpl.
7
Dokument nr 18
UWAGI
1
strona 3 / 35
PIE UNIKLAR- Servis, Poznań
Oczyszczalnia Ścieków w Gąbinie
12.0.3 Sterownik – Szafa S3
L.P.
OZN. PROJ.
WYSZCZEGÓLNIENIE
SZTUK
1
50Z1
Zasilacz 24V DC / 5A
Producent: CABUR
2
A0
Sterownik - typ: PCD2.M5540
Jednostka bazowa
Producent: SAIA-BURGESS
1kpl.
3
A0.1, A0.2,
A0.3, A0.4,
A0.5
Moduł - typ: PCD2/3.E110
Wejścia bin.: 8, 15…30VDC
Producent: SAIA-BURGESS
5kpl.
4
A0.6
Moduł - typ: PCD2.A250
Wyjścia bin.: 8, 2A/50VDC
Producent: SAIA-BURGESS
1kpl.
5
A0.7
Moduł - typ: PCD2/3.W310
Wejścia analogowe: 8, 0…20mA
Producent: SAIA-BURGESS
1kpl.
6
A1
Moduł - typ: AGP-3200T
Panel operatorski 3.8”, kolor
Producent: Pro-Face
1kpl.
Moduł - typ: PCD7.F120
Interfejs RS-232,
Producent: SAIA-BURGESS
1kpl.
7
Dokument nr 18
UWAGI
1
strona 4 / 35
PIE UNIKLAR- Servis, Poznań
Oczyszczalnia Ścieków w Gąbinie
12.0.4 Sterownik – Szafa S4
L.P.
OZN. PROJ.
WYSZCZEGÓLNIENIE
SZTUK
1
70Z1
Zasilacz 24V DC / 5A
Producent: CABUR
2
A0
Sterownik - typ: PCD2.M5540
Jednostka bazowa
Producent: SAIA-BURGESS
1kpl.
3
A0.1, A0.2
Moduł - typ: PCD2/3.E110
Wejścia bin.: 8, 15…30VDC
Producent: SAIA-BURGESS
2kpl.
4
A0.3
Moduł - typ: PCD2.A250
Wyjścia bin.: 8, 2A/50VDC
Producent: SAIA-BURGESS
1kpl.
5
A0.4
Moduł - typ: PCD2/3.W310
Wejścia analogowe: 8, 0…20mA
Producent: SAIA-BURGESS
1kpl.
6
A0.5
Moduł - typ: PCD2/3.W610
Wyjścia analogowe: 4, 0…10V,
0…20mA
Producent: SAIA-BURGESS
1kpl.
7
A1
Moduł - typ: AGP-3300S
Panel operatorski 5.7”, kolor
Producent: Pro-Face
1kpl.
Moduł - typ: PCD7.F120
Interfejs RS-232,
Producent: SAIA-BURGESS
1kpl.
8
Dokument nr 18
UWAGI
1
strona 5 / 35
PIE UNIKLAR- Servis, Poznań
Oczyszczalnia Ścieków w Gąbinie
12.0.5 Sterownik – Szafa S5
L.P.
OZN. PROJ.
WYSZCZEGÓLNIENIE
SZTUK
1
80Z1
Zasilacz 24V DC / 5A
Producent: CABUR
2
A0
Sterownik - typ: PCD2.M5540
Jednostka bazowa
Producent: SAIA-BURGESS
1kpl.
3
A0.1, A0.2,
A0.3, A0.4
Moduł - typ: PCD2/3.E110
Wejścia bin.: 8, 15…30VDC
Producent: SAIA-BURGESS
4kpl.
4
A0.5
Moduł - typ: PCD2.A250
Wyjścia bin.: 8, 2A/50VDC
Producent: SAIA-BURGESS
1kpl.
5
A0.6
Moduł - typ: PCD2/3.W310
Wejścia analogowe: 8, 0…20mA
Producent: SAIA-BURGESS
1kpl.
6
A0.7
Moduł - typ: PCD2/3.W610
Wyjścia analogowe: 4, 0…10V,
0…20mA
Producent: SAIA-BURGESS
1kpl.
7
A1
Moduł - typ: AGP-3300S
Panel operatorski 5.7”, kolor
Producent: Pro-Face
1kpl.
Moduł - typ: PCD7.F120
Interfejs RS-232,
Producent: SAIA-BURGESS
1kpl.
8
Dokument nr 18
UWAGI
1
strona 6 / 35
PIE UNIKLAR- Servis, Poznań
Oczyszczalnia Ścieków w Gąbinie
Aparatura i osprzęt
12.1.1 Szafa automatyki S10 – budynek techniczny
L.P.
OZN. PROJ.
11
101Z1
Zasilacz 24V DC / 5A
Producent: CABUR
12
AT
Moduł - typ: MT-101
Moduł telemetryczny GPRS
Wejścia bin.: 8, 24VDC
Wej./Wyj. bin.: 8, 24VDC
Wejścia analogowe: 2, 4…20mA
Producent: Inventia
13 ... 20
WYSZCZEGÓLNIENIE
SZTUK
UWAGI
1
1kpl
Pozycje wolne
21
101S1
Wyłącznik 16A 1-biegunowy
typ 4G16 - 90 - U zał/wył
Producent: APATOR
22
101R1, R2
Ochronnik przepięciowy
1 x DG TNS 230 400 2-torowy
Producent: DEHN
23
101F1
Wyłącznik instalacyjny
typ S301 - C 4A
Producent: FAEL
1
24
101F2
Wyłącznik instalacyjny
typ S301 - C 2A
Producent: FAEL
1
25
101F3
Wyłącznik instalacyjny
typ S 302 - C3A
Producent: FAEL
1
26
101H1
Lampka sygnalizacyjna 230V
typ ST 22-LB-230 LED bezbarwna
Producent: SPAMEL
1
27
101FD1
Wyłącznik różnicowo-prądowy
typ P302 10A/30mA
Producent: FAEL
1
28
102S1
Przycisk żółty
typ ST22-g-20
Producent: SPAMEL
1
Dokument nr 18
1
1kpl.
strona 7 / 35
PIE UNIKLAR- Servis, Poznań
Oczyszczalnia Ścieków w Gąbinie
12.1.1 Szafa automatyki S10 – budynek techniczny – c.d.
L.P.
OZN. PROJ.
29
102K2
Przekaźnik 24V DC / 4p
typ R4 z podstawką typ GZ4
Producent: RELPOL
1
30
102K1
Przekaźnik 230V AC / 4p
typ R4 z podstawką typ GZ4
Producent: RELPOL
1
31
101GN1
Gniazdo wtyczkowe na szynę
typ t-2P+Z-10/16A-250V
Producent: ELSIN
1
32
102H1/H2
Sygnalizator optyczno akustyczny
230V AC
Producent: RELPOL
1
Dokument nr 18
WYSZCZEGÓLNIENIE
SZTUK
UWAGI
do zamocowania
na ścianie
budynku
technicznego
strona 8 / 35
PIE UNIKLAR- Servis, Poznań
Oczyszczalnia Ścieków w Gąbinie
12.2.1 Szafa sterownicza przepompowni SP1
L.P.
OZN. PROJ.
WYSZCZEGÓLNIENIE
SZTUK
51
10SG
Wyłącznik 63A 3-biegunowy
typ 4G63 - 10 - U zał/wył
Producent: APATOR
52
10R1…4
Ochronnik przepięciowy
1 x DG TNS 230 400
4-torowy
Producent: DEHN
1kpl.
53
10F1.1...1.3
10F2
Wyłącznik instalacyjny
typ S301 - B 6A
Producent: FAEL
4
54
10F3, 13F1
Wyłącznik instalacyjny
typ S 301 – C2A
Producent: FAEL
2
Numeracja wolna
1
55 … 58
1
59
10H1 … H3
Lampka sygnalizacyjna 230V
typ ST 22-LB-230 LED
bezbarwna
Producent: SPAMEL
3
60
10FD1
Wyłącznik różnicowo-prądowy
typ P302 10A/30mA
Producent: FAEL
1
61
10GN1
Gniazdo wtyczkowe na szynę
typ t-2P+Z-10/16A-250V
Producent: ELSIN
1
62
10KF1
Czujnik zaniku fazy typ BZF
z gniazdem typ PS11 do mocowania na szynie
Producent: MIKROBEST
1
63 ... 72
UWAGI
Numeracja wolna
73
11F1
12F1
Wyłącznik silnikowy 16 ... 16A
typ M250 1z/1r + zestyk 1z/1r
Producent: FAEL
2
74
11K3
12K3
Przekaźnik 24V DC / 4p
typ R4 z podstawką typ GZ4
Producent: RELPOL
2
75
10K1
11K0, 12K0
13K1, 13K2
Przekaźnik 230V AC / 4p
typ R4 z podstawką typ GZ4
Producent: RELPOL
5
76 ... 96
Dokument nr 18
Numeracja wolna
strona 9 / 35
PIE UNIKLAR- Servis, Poznań
Oczyszczalnia Ścieków w Gąbinie
12.2.1 Szafa sterownicza przepompowni SP1 – c.d.
L.P.
OZN. PROJ.
WYSZCZEGÓLNIENIE
SZTUK
97
11Q1, 12Q1 Stycznik 230V/50Hz 7,5kW
typ DILM17-10
Producent: MOELLER
2
98
11S1, 12S1
2
99
11H2, 12H2, Lampka sygnalizacyjna 230V
13H1, 13H2 typ ST 22-Lc-230 LED czerwona
Producent: SPAMEL
4
100
11H1, 12H1
2
101 ...
110
Łącznik 3-pozycyjny
typ: M22-WRLK3-W + M22-A
+ 2xM22-K10
Producent: MOELLER
Lampka sygnalizacyjna 230V
typ ST 22-LZ-230 LED zielona
Producent: SPAMEL
Numeracja wolna
111
Trzymacz KU 1
Producent: SPAMEL
10
112
Zacisk śrubowy typ ZUG 16mm2
Producent: SPAMEL
5
113
Zacisk śrubowy typ ZUG- 4mm2
Producent: SPAMEL
40
114
Zacisk śrubowy ochronny
typ ZUO - 4mm2
Producent: S.I.A.E. POKÓJ
10
115
Szyna montażowa TS35
Producent: SPAMEL
10mb
116
Korytko perforowane
grzebieniowe PVC 40x80
Producent: ABB
4mb
117
Korytko perforowane
grzebieniowe PVC 60x80
Producent: ABB
2mb
118
Korytko perforowane
grzebieniowe PVC 80x100
Producent: ABB
2mb
119 ...
120
Dokument nr 18
UWAGI
Numeracja wolna
strona 10 / 35
PIE UNIKLAR- Servis, Poznań
Oczyszczalnia Ścieków w Gąbinie
12.2.1 Szafa sterownicza przepompowni SP1 – c.d.
L.P.
OZN. PROJ.
121
SP1
122 ...
130
WYSZCZEGÓLNIENIE
Szafa sterownicza wisząca
- 800 x 1000 x 250
- z płytą montażową
Producent: SAREL
SZTUK
UWAGI
1kpl.
Numeracja wolna
12.2.2 Przepompownia sieciowa ( SP1 ) - Aparatura i osprzęt - obiekt
L.P.
OZN. PROJ.
131
13B1
Sonda hydrostatyczna poziomu
typ SG-25S / do ścieków
- zakres 0 … 2000mm / L = 5m
Producent: APLISENS
1
132
13B4,B5
Wyłącznik pływakowy do ścieków
typ Nivofloat – kabel 10m
Producent: NIVELCO
2
133
14B1
Wyłącznik krańcowy drzwi
wejściowych
- w obudowie IP65
- z dźwignią i rolką
Producent: LOVATO
1
Dokument nr 18
WYSZCZEGÓLNIENIE
SZTUK
UWAGI
strona 11 / 35
PIE UNIKLAR- Servis, Poznań
Oczyszczalnia Ścieków w Gąbinie
12.3.1 Szafa sterownicza przepompowni lokalnej ( S14 )– obiekt nr 14
L.P.
OZN. PROJ.
WYSZCZEGÓLNIENIE
SZTUK
51
20SG
Wyłącznik 40A 3-biegunowy
typ 4G40 - 10 - U zał/wył
Producent: APATOR
52
20R1…4
Ochronnik przepięciowy
1 x DG TNS 230 400
4-torowy
Producent: DEHN
1kpl.
53
20F1.1...1.3
Wyłącznik instalacyjny
typ S301 - B 6A
Producent: FAEL
3
54
23F1
Wyłącznik instalacyjny
typ S 301 – C2A
Producent: FAEL
1
Numeracja wolna
1
55 … 58
1
59
20H1 … H3
Lampka sygnalizacyjna 230V
typ ST 22-LB-230 LED
bezbarwna
Producent: SPAMEL
3
60
20FD1
Wyłącznik różnicowo-prądowy
typ P302 10A/30mA
Producent: FAEL
1
61
20GN1
Gniazdo wtyczkowe na szynę
typ t-2P+Z-10/16A-250V
Producent: ELSIN
1
62
20KF1
Czujnik zaniku fazy typ BZF
z gniazdem typ PS11 do mocowania na szynie
Producent: MIKROBEST
1
63 ... 72
UWAGI
Numeracja wolna
73
21F1
22F1
Wyłącznik silnikowy 6,3 ... 10A
typ M250 1z/1r + zestyk 1z/1r
Producent: FAEL
2
74
21K3
22K3
Przekaźnik 24V DC / 4p
typ R4 z podstawką typ GZ4
Producent: RELPOL
2
75
20K1
21K0, 22K0
23K1, 23K2
Przekaźnik 230V AC / 4p
typ R4 z podstawką typ GZ4
Producent: RELPOL
5
Dokument nr 18
W szafie S2
strona 12 / 35
PIE UNIKLAR- Servis, Poznań
Oczyszczalnia Ścieków w Gąbinie
12.3.1 Szafa sterownicza przepompowni lokalnej ( S14 ) – obiekt nr 14 – c.d.
L.P.
OZN. PROJ.
76 ... 96
WYSZCZEGÓLNIENIE
SZTUK
UWAGI
Numeracja wolna
97
21Q1, 22Q1 Stycznik 230V/50Hz 4kW
typ DILM9-10
Producent: MOELLER
2
98
21S1, 22S1
2
99
21H2, 22H2, Lampka sygnalizacyjna 230V
23H1, 23H2 typ ST 22-Lc-230 LED czerwona
Producent: SPAMEL
4
100
21H1, 22H1
2
101 ...
110
Łącznik 3-pozycyjny
typ: M22-WRLK3-W + M22-A
+ 2xM22-K10
Producent: MOELLER
Lampka sygnalizacyjna 230V
typ ST 22-LZ-230 LED zielona
Producent: SPAMEL
Numeracja wolna
111
Trzymacz KU 1
Producent: SPAMEL
10
112
Zacisk śrubowy typ ZUG 16mm2
Producent: SPAMEL
5
113
Zacisk śrubowy typ ZUG- 4mm2
Producent: SPAMEL
40
114
Zacisk śrubowy ochronny
typ ZUO - 4mm2
Producent: S.I.A.E. POKÓJ
10
115
Szyna montażowa TS35
Producent: SPAMEL
10mb
116
Korytko perforowane
grzebieniowe PVC 40x80
Producent: ABB
4mb
117
Korytko perforowane
grzebieniowe PVC 60x80
Producent: ABB
2mb
118
Korytko perforowane
grzebieniowe PVC 80x100
Producent: ABB
2mb
119 ...
120
Dokument nr 18
Numeracja wolna
strona 13 / 35
PIE UNIKLAR- Servis, Poznań
Oczyszczalnia Ścieków w Gąbinie
12.3.1 Szafa sterownicza przepompowni lokalnej ( S14 ) – obiekt nr 14 – c.d.
L.P.
OZN. PROJ.
121
S14
122 ...
130
WYSZCZEGÓLNIENIE
Szafa sterownicza wisząca
- 800 x 1000 x 250
- z płytą montażową
Producent: SAREL
SZTUK
UWAGI
1kpl.
Numeracja wolna
12.3.2 Przepompownia lokalna
- Aparatura i osprzęt – obiekt nr 14
L.P.
OZN. PROJ.
131
23B1
Sonda hydrostatyczna poziomu
typ SG-25S / do ścieków
- zakres 0 … 2000mm / L = 5m
Producent: APLISENS
1
132
23B4,B5
Wyłącznik pływakowy do ścieków
typ Nivofloat – kabel 10m
Producent: NIVELCO
2
133
24B1
Wyłącznik krańcowy drzwi
wejściowych
- w obudowie IP65
- z dźwignią i rolką
Producent: LOVATO
1
Dokument nr 18
WYSZCZEGÓLNIENIE
SZTUK
UWAGI
strona 14 / 35
PIE UNIKLAR- Servis, Poznań
Oczyszczalnia Ścieków w Gąbinie
12.4.1 Szafa sterownicza przepompowni ścieków dowożonych ( S2 ) – obiekt nr 2
L.P.
OZN. PROJ.
WYSZCZEGÓLNIENIE
SZTUK
51
30SG
Rozłącznik izolacyjny 100A
typ RA 100 3-biegunowy
zał / wył
z rączką wałkiem i sprzęgnikiem
Producent: APATOR
52
30R1…4
Ochronnik przepięciowy
1 x DG TNS 230 400
4-torowy
Producent: DEHN
1kpl.
53
30F1.1...1.3
30F2, 30F7
Wyłącznik instalacyjny
typ S301 - B 6A
Producent: FAEL
5
54
30F4, 33F1
Wyłącznik instalacyjny
typ S 301 – C2A
Producent: FAEL
2
Numeracja wolna
1
55 … 58
1
59
30H1 … H3
Lampka sygnalizacyjna 230V
typ ST 22-LB-230 LED
bezbarwna
Producent: SPAMEL
3
60
30FD1
Wyłącznik różnicowo-prądowy
typ P302 10A/30mA
Producent: FAEL
1
61
30GN1
Gniazdo wtyczkowe na szynę
typ t-2P+Z-10/16A-250V
Producent: ELSIN
1
62
30KF1
Czujnik zaniku fazy typ BZF
z gniazdem typ PS11 do mocowania na szynie
Producent: MIKROBEST
1
63 ... 72
UWAGI
Numeracja wolna
73
31F1
32F1
Wyłącznik silnikowy 16 ... 16A
typ M250 1z/1r + zestyk 1z/1r
Producent: FAEL
2
74
31K3
32K3
Przekaźnik 24V DC / 4p
typ R4 z podstawką typ GZ4
Producent: RELPOL
2
75
30K1
31K0, 32K0
33K1, 33K2
Przekaźnik 230V AC / 4p
typ R4 z podstawką typ GZ4
Producent: RELPOL
5
76 ... 96
Dokument nr 18
Numeracja wolna
strona 15 / 35
PIE UNIKLAR- Servis, Poznań
Oczyszczalnia Ścieków w Gąbinie
12.4.1 Szafa sterownicza przepompowni ścieków dowożonych ( S2 ) – obiekt nr 2 – c.d.
L.P.
OZN. PROJ.
WYSZCZEGÓLNIENIE
SZTUK
97
31Q1, 32Q1 Stycznik 230V/50Hz 7,5kW
typ DILM17-10
Producent: MOELLER
2
98
31S1, 32S1
2
99
31H2, 32H2, Lampka sygnalizacyjna 230V
33H1, 33H2 typ ST 22-Lc-230 LED czerwona
Producent: SPAMEL
4
100
31H1, 32H1
2
101 ...
109
Łącznik 3-pozycyjny
typ: M22-WRLK3-W + M22-A
+ 2xM22-K10
Producent: MOELLER
Lampka sygnalizacyjna 230V
typ ST 22-LZ-230 LED zielona
Producent: SPAMEL
Numeracja wolna
110
Trzymacz KU 1
Producent: SPAMEL
10
111
Zacisk śrubowy 120mm2
Producent: SPAMEL
5
112
Zacisk śrubowy typ ZUG 16mm2
Producent: SPAMEL
5
113
Zacisk śrubowy typ ZUG- 4mm2
Producent: SPAMEL
80
114
Zacisk śrubowy ochronny
typ ZUO - 4mm2
Producent: S.I.A.E. POKÓJ
10
115
Szyna montażowa TS35
Producent: SPAMEL
10mb
116
Korytko perforowane
grzebieniowe PVC 40x80
Producent: ABB
4mb
117
Korytko perforowane
grzebieniowe PVC 60x80
Producent: ABB
2mb
118
Korytko perforowane
grzebieniowe PVC 80x100
Producent: ABB
2mb
119 ...
120
Dokument nr 18
UWAGI
Numeracja wolna
strona 16 / 35
PIE UNIKLAR- Servis, Poznań
Oczyszczalnia Ścieków w Gąbinie
12.4.1 Szafa sterownicza przepompowni ścieków dowożonych ( S2 ) – obiekt nr 2 – c.d.
L.P.
OZN. PROJ.
121
S2
122 ...
130
WYSZCZEGÓLNIENIE
Szafa sterownicza stojąca
- 800 x 1800 x 400
- z płytą montażową
i podestem 100mm
szafa wyposażona w:
- termostat wentylatora
- wentylator wyciągowy
- termostat grzałki
- grzałka
- kratki wentylacyjne
Producent: SAREL
SZTUK
UWAGI
1kpl.
Numeracja wolna
12.4.2 Przepompownia ścieków dowożonych
- Aparatura i osprzęt – obiekt nr 2
L.P.
OZN. PROJ.
131
33B1
Sonda hydrostatyczna poziomu
typ SG-25S / do ścieków
- zakres 0 … 2000mm / L = 5m
Producent: APLISENS
1
132
33B4,B5
Wyłącznik pływakowy do ścieków
typ Nivofloat – kabel 10m
Producent: NIVELCO
2
Dokument nr 18
WYSZCZEGÓLNIENIE
SZTUK
UWAGI
strona 17 / 35
PIE UNIKLAR- Servis, Poznań
Oczyszczalnia Ścieków w Gąbinie
12.5.1 Szafa sterownicza S3 – St. mech. ocz. ścieków - obiekt nr 3
L.P.
OZN. PROJ.
WYSZCZEGÓLNIENIE
SZTUK
51
50SG
Wyłącznik 63A 3-biegunowy
typ 4G63 - 10 - U zał/wył
Producent: APATOR
52
50R1…4
Ochronnik przepięciowy
1 x DG TNS 230 400
4-torowy
Producent: DEHN
1kpl.
53
50F1...F3
Wyłącznik instalacyjny
typ S301 - B 6A
Producent: FAEL
3
54
50F4
Wyłącznik instalacyjny
typ S 301 – C2A
Producent: FAEL
1
55
50F2
67F1
Wyłącznik instalacyjny
typ S 301 – B6A
Producent: FAEL
2
56
50F8
Wyłącznik instalacyjny
typ S 301 – B10A
Producent: FAEL
1
57
50F5, F6
Wyłącznik instalacyjny
typ S 302 – C3A
Producent: FAEL
2
58
50H1 … H3
Lampka sygnalizacyjna 230V
typ ST 22-LB-230 LED
bezbarwna
Producent: SPAMEL
3
59
50FD1 … 4
Wyłącznik różnicowo-prądowy
typ P302 10A/30mA
Producent: FAEL
4
60
50GN1
Gniazdo wtyczkowe na szynę
typ t-2P+Z-10/16A-250V
Producent: ELSIN
1
61
50KF1
Czujnik zaniku fazy typ BZF
z gniazdem typ PS11 do mocowania na szynie
Producent: MIKROBEST
1
62 ... 70
Dokument nr 18
UWAGI
1
Numeracja wolna
strona 18 / 35
PIE UNIKLAR- Servis, Poznań
Oczyszczalnia Ścieków w Gąbinie
12.5.1 Szafa sterownicza S3 – St. mech. ocz. ścieków - obiekt nr 3 – c.d.
L.P.
OZN. PROJ.
WYSZCZEGÓLNIENIE
SZTUK
71
38F2
Wyłącznik instalacyjny
typ S 303 – C25A
Producent: FAEL
1
72
38F1, 58F1
63F1
65F1, 66F1
Wyłącznik instalacyjny
typ S 301 – C2A
Producent: FAEL
5
73
89F1, 90F1
Wyłącznik silnikowy 1 ... 1,6A
typ M250 1z/1r + zestyk 1z/1r
Producent: FAEL
2
74
56F1, 57F1
Wyłącznik silnikowy 1,6 ... 2,4A
typ M250 1z/1r + zestyk 1z/1r
Producent: FAEL
2
75
51 … 55F1
61F1, 62F1
Wyłącznik silnikowy 6,3 ... 10A
typ M250 1z/1r + zestyk 1z/1r
Producent: FAEL
7
76
51 …57K3
85K1…K3
86K1…K3
87 … 90K3
Przekaźnik 24V DC / 4p
typ R4 z podstawką typ GZ4
Producent: RELPOL
13
77
38K1, K2
51 … 57K0
58K1, K2
61K0, 62K0
63K1, 67K1
65K1, K2
66K1, K2
Przekaźnik 230V AC / 4p
typ R4 z podstawką typ GZ4
Producent: RELPOL
19
78 ... 94
95
UWAGI
Numeracja wolna
51 … 57Q1 Stycznik 230V/50Hz 4kW
61Q1, 62Q1 typ DILM9-10
68Q1, 69Q1 Producent: MOELLER
Dokument nr 18
11
strona 19 / 35
PIE UNIKLAR- Servis, Poznań
Oczyszczalnia Ścieków w Gąbinie
12.5.1 Szafa sterownicza S3 – St. mech. ocz. ścieków - obiekt nr 3 – c.d.
L.P.
OZN. PROJ.
WYSZCZEGÓLNIENIE
SZTUK
96
51 … 57S1
Łącznik 3-pozycyjny
typ: M22-WRLK3-W + M22-A
+ 2xM22-K10
Producent: MOELLER
7
97
68S1, 69S1
Łącznik 3-pozycyjny
typ ST22-P3-cz-11
Producent: SPAMEL
2
98
61S1, 62S1
Łącznik 2-pozycyjny
typ ST22-Pcz-20
Producent: SPAMEL
2
99
58H1, H2
51 … 57H2
63H1
Lampka sygnalizacyjna 230V
typ ST 22-Lc-230 LED czerwona
Producent: SPAMEL
10
100
51 … 57H1
68H1, 69H1
Lampka sygnalizacyjna 230V
typ ST 22-LZ-230 LED zielona
Producent: SPAMEL
9
101 ...
109
Numeracja wolna
110
Trzymacz KU 1
Producent: SPAMEL
20
111
Zacisk śrubowy 120mm2
do zamocowania na płycie
Producent: SPAMEL
4
112
Zacisk śrubowy typ ZUG 16mm2
Producent: SPAMEL
5
113
Zacisk śrubowy typ ZUG- 4mm2
Producent: SPAMEL
100
114
Zacisk śrubowy ochronny
typ ZUO - 4mm2
Producent: S.I.A.E. POKÓJ
10
Dokument nr 18
UWAGI
strona 20 / 35
PIE UNIKLAR- Servis, Poznań
Oczyszczalnia Ścieków w Gąbinie
12.5.1 Szafa sterownicza S3 – St. mech. ocz. ścieków - obiekt nr 3 – c.d.
L.P.
OZN. PROJ.
WYSZCZEGÓLNIENIE
SZTUK
115
Szyna montażowa TS35
Producent: SPAMEL
10mb
116
Korytko perforowane
grzebieniowe PVC 40x80
Producent: ABB
10mb
117
Korytko perforowane
grzebieniowe PVC 60x80
Producent: ABB
4mb
118
Korytko perforowane
grzebieniowe PVC 80x100
Producent: ABB
2mb
119 ...
129
130
UWAGI
Numeracja wolna
S3
Dokument nr 18
Szafa sterownicza stojąca
składana 2-polowa
- pole 1 1000 x 2000 x 400
- pole 2 600 x 2000 x 400
- każde z płytą montażową
i podestem 100mm
szafa wyposażona w:
- termostat wentylatora
- wentylator wyciągowy
- termostat grzałki
- grzałka
- kratki wentylacyjne
Producent: SAREL
1kpl.
strona 21 / 35
PIE UNIKLAR- Servis, Poznań
Oczyszczalnia Ścieków w Gąbinie
12.5.2 Stacja mech. oczyszcz. ścieków - obiekt nr 3
L.P.
OZN. PROJ.
131
- Aparatura i osprzęt - obiekt
WYSZCZEGÓLNIENIE
SZTUK
67P1
Centralka typ MD-4 do współpracy
z detektorami
- szt. 1
- H2S
- szt. 1
- CH4
Producent: GAZEX
1
132
67B1
Detektor H2S typ DEX-5E
Producent: GAZEX
1
132
67B2
Detektor CH4 typ DEX-12
Producent: GAZEX
1
133
63B1
Wyłącznik pływakowy do ścieków
typ Nivofloat – kabel 10m
Producent: NIVELCO
1
135
Dokument nr 18
Osprzęt oświetleniowy:
- lampy,
- włączniki,
- gniazda wtykowe,
wg załączonych rysunków
UWAGI
1kpl.
strona 22 / 35
PIE UNIKLAR- Servis, Poznań
Oczyszczalnia Ścieków w Gąbinie
12.6.1 Szafa sterownicza S4 - Bioblok PS-400 - obiekt nr 4
L.P.
OZN. PROJ.
WYSZCZEGÓLNIENIE
SZTUK
51
70SG
Wyłącznik 63A 3-biegunowy
typ 4G63 - 10 - U zał/wył
Producent: APATOR
52
70R1…4
Ochronnik przepięciowy
1 x DG TNS 230 400
4-torowy
Producent: DEHN
1kpl.
53
70F1...F3
Wyłącznik instalacyjny
typ S301 - B 6A
Producent: FAEL
3
54
70F4
78F1, 79F1
Wyłącznik instalacyjny
typ S 301 – C2A
Producent: FAEL
3
55
70F2
Wyłącznik instalacyjny
typ S 301 – B6A
Producent: FAEL
1
Numeracja wolna
1
56, 57
1
58
70F5, F6
Wyłącznik instalacyjny
typ S 302 – C3A
Producent: FAEL
2
59
70H1 … H3
Lampka sygnalizacyjna 230V
typ ST 22-LB-230 LED
bezbarwna
Producent: SPAMEL
3
60
70FD1
Wyłącznik różnicowo-prądowy
typ P302 10A/30mA
Producent: FAEL
1
61
70GN1
Gniazdo wtyczkowe na szynę
typ t-2P+Z-10/16A-250V
Producent: ELSIN
1
Dokument nr 18
UWAGI
strona 23 / 35
PIE UNIKLAR- Servis, Poznań
Oczyszczalnia Ścieków w Gąbinie
12.6.1 Szafa sterownicza S4 - Bioblok PS-400 - obiekt nr 4 – c.d.
L.P.
62
OZN. PROJ.
70KF1
63 ... 70
WYSZCZEGÓLNIENIE
SZTUK
Czujnik zaniku fazy typ BZF
z gniazdem typ PS11 do mocowania na szynie
Producent: MIKROBEST
1
Numeracja wolna
71
74 … 76F1
Rozłącznik bezpiecznikowy
typ VLC – 3-biegunowy
z wkładkami 25A
Producent: ETI
72
73F1
77F1…F3
Wyłącznik instalacyjny
typ S 301 – C2A
Producent: FAEL
4
73
72F1
Wyłącznik silnikowy 6,3 ... 10A
typ M250 1z/1r + zestyk 1z/1r
Producent: FAEL
1
74
74K1…K3
75K1…K3
76K1…K3
72K3
Przekaźnik 24V DC / 4p
typ R4 z podstawką typ GZ4
Producent: RELPOL
10
75
70K1, 72K0
73K1, 78K1
Przekaźnik 230V AC / 4p
typ R4 z podstawką typ GZ4
Producent: RELPOL
4
76 ... 95
96
UWAGI
3kpl.
Numeracja wolna
72Q1
Stycznik 230V/50Hz 4kW
78Q1, 79Q1 typ DILM9-10
Producent: MOELLER
Dokument nr 18
5
strona 24 / 35
PIE UNIKLAR- Servis, Poznań
Oczyszczalnia Ścieków w Gąbinie
12.6.1 Szafa sterownicza S4 - Bioblok PS-400 - obiekt nr 4 – c.d.
L.P.
OZN. PROJ.
WYSZCZEGÓLNIENIE
SZTUK
97
74 … 76S1
Łącznik 3-pozycyjny
typ: M22-WRLK3-W + M22-A
+ 2xM22-K10
Producent: MOELLER
3
98
78S1, 79S1
Łącznik 3-pozycyjny
typ ST22-P3-cz-11
Producent: SPAMEL
2
99
72H2, 73H1
Lampka sygnalizacyjna 230V
typ ST 22-Lc-230 LED czerwona
Producent: SPAMEL
2
100
72H1
74 … 76H1
78H1, 79H1
Lampka sygnalizacyjna 230V
typ ST 22-LZ-230 LED zielona
Producent: SPAMEL
6
101
74 … 76E1
Przetwornica częstotliwości
typ SV 075 iP5A / 7,5kW
- z wyświetlaczem
- do zabudowy w szafie
Producent: LG
3
102
74 … 76Z1
Filtr sieciowy do przetwornicy
częstotliwości iP5A / 7,5kW
do zabudowy w szafie
Producent: LG
3
103 ...
109
Numeracja wolna
110
Trzymacz KU 1
Producent: SPAMEL
20
111
Zacisk śrubowy 120mm2
do zamocowania na płycie
Producent: SPAMEL
4
112
Zacisk śrubowy typ ZUG 16mm2
Producent: SPAMEL
5
113
Zacisk śrubowy typ ZUG- 4mm2
Producent: SPAMEL
100
114
Zacisk śrubowy ochronny
typ ZUO - 4mm2
Producent: S.I.A.E. POKÓJ
10
Dokument nr 18
UWAGI
strona 25 / 35
PIE UNIKLAR- Servis, Poznań
Oczyszczalnia Ścieków w Gąbinie
12.6.1 Szafa sterownicza S4 - Bioblok PS-400 - obiekt nr 4 – c.d.
L.P.
OZN. PROJ.
WYSZCZEGÓLNIENIE
SZTUK
115
Szyna montażowa TS35
Producent: SPAMEL
10mb
116
Korytko perforowane
grzebieniowe PVC 40x80
Producent: ABB
10mb
117
Korytko perforowane
grzebieniowe PVC 60x80
Producent: ABB
2mb
118
Korytko perforowane
grzebieniowe PVC 80x100
Producent: ABB
2mb
119 ...
129
130
UWAGI
Numeracja wolna
S4
Dokument nr 18
Szafa sterownicza stojąca
składana 2-polowa
- pole 1 1200 x 2000 x 400
- pole 2 600 x 2000 x 400
- każde z płytą montażową
i podestem 100mm
szafa wyposażona w:
- termostat wentylatora
- wentylator wyciągowy
- termostat grzałki
- grzałka
- kratki wentylacyjne
Producent: SAREL
1kpl.
strona 26 / 35
PIE UNIKLAR- Servis, Poznań
Oczyszczalnia Ścieków w Gąbinie
12.6.2 Bioblok PS-400 - obiekt nr 4 - Aparatura i osprzęt - obiekt
L.P.
OZN. PROJ.
131
132
WYSZCZEGÓLNIENIE
SZTUK
77B1.1
77B2.1
- Czujnik redox z kablem dł. 10 m,
w obudowie z stali szlachetnej,
sonda zanurzeniowa,
max. temp.próby 50OC
2kpl.
77P1
77P2
- Przetwornik pomiarowy IP 66
wyjście:
4 ... 20mA
- Armatura do zamocowania
czujnika wykonana ze stali
szlachetnej
77B3.1
- Sonda do ciągłego pomiaru
stężenia rozpuszczonego tlenu w
reaktorze
zakres pom.: 0,05 do 20,00 mg/l
O2
0,05 do 20,00 ppm O2
1 do 200% nasycenia 0,1 do 50 °C
Dokł.: +/- 0,1 % mg/l O2 < 1 mg/l
Zakresy temperatur: 0OC do +
40OC
Kabel: dł. 10 m z wtyczką
Automatyczna kompensacja
temperatury
- Przetwornik pomiarowy IP 66
wyjście:
4 ... 20mA
- Armatura do zamocowania
czujnika wykonana ze stali
szlachetnej
1kpl.
Termostat pomieszczeniowy
typ RAA 02
Producent: SIEMENS
3kpl.
77P3
133
78B1,B2
79B1
UWAGI
12.6.3 Komora pomiarowa ścieków oczyszczonych - obiekt nr 15 - Aparatura - obiekt
L.P.
OZN. PROJ.
134
97B1
97P1
Dokument nr 18
WYSZCZEGÓLNIENIE
Przepływomierz do ścieków
elektromagnetyczny
typ MPP-04 - Dn 150 / 16 bar
- wyjście
4...20mA
- zasilanie 230VAC
- z kablem fabrycznym 15m
Producent: ENKO
SZTUK
UWAGI
1kpl.
strona 27 / 35
PIE UNIKLAR- Servis, Poznań
Oczyszczalnia Ścieków w Gąbinie
12.7.1 Szafa sterownicza S5 - Bioblok 2 - PS - obiekt nr 5
L.P.
OZN. PROJ.
WYSZCZEGÓLNIENIE
SZTUK
1
51
80SG
Rozłącznik izolacyjny 125A
typ RA 125 3-biegunowy zał/wył
z rączką wałkiem i sprzęgnikiem
Producent: APATOR
52
80R1…4
Ochronnik przepięciowy
1 x DG TNS 230 400
4-torowy
Producent: DEHN
1kpl.
53
80F1...F3
Wyłącznik instalacyjny
typ S301 - B 6A
Producent: FAEL
3
54
80F4
Wyłącznik instalacyjny
typ S 301 – C2A
Producent: FAEL
1
55
80F2
Wyłącznik instalacyjny
typ S 301 – B6A
Producent: FAEL
1
56
80F8
Wyłącznik instalacyjny
typ S 301 – B10A
Producent: FAEL
1
57
80F5, F6
Wyłącznik instalacyjny
typ S 302 – C3A
Producent: FAEL
2
58
80F9
Wyłącznik instalacyjny
typ S 303 – C25A
Producent: FAEL
1
59
80H1 … H3
Lampka sygnalizacyjna 230V
typ ST 22-LB-230 LED
bezbarwna
Producent: SPAMEL
3
60
80FD1,FD2
Wyłącznik różnicowo-prądowy
typ P302 10A/30mA
Producent: FAEL
2
61
80FD3
Wyłącznik różnicowo-prądowy
typ P304 25A/30mA
Producent: FAEL
1
62
80GN1
Gniazdo wtyczkowe na szynę
typ t-2P+Z-10/16A-250V
Producent: ELSIN
1
Dokument nr 18
UWAGI
strona 28 / 35
PIE UNIKLAR- Servis, Poznań
Oczyszczalnia Ścieków w Gąbinie
12.7.1 Szafa sterownicza S5 - Bioblok 2 - PS - obiekt nr 5 – c.d.
L.P.
63
OZN. PROJ.
80KF1
64 ... 70
WYSZCZEGÓLNIENIE
SZTUK
Czujnik zaniku fazy typ BZF
z gniazdem typ PS11 do mocowania na szynie
Producent: MIKROBEST
1
Numeracja wolna
71
84 … 86F1
Rozłącznik bezpiecznikowy
typ VLC – 3-biegunowy
z wkładkami 50A
Producent: ETI
72
83F1
91F1…F3
Wyłącznik instalacyjny
typ S 301 – C2A
Producent: FAEL
4
73
89F1, 90F1
Wyłącznik silnikowy 1 ... 1,6A
typ M250 1z/1r + zestyk 1z/1r
Producent: FAEL
2
74
87F1, 88F1
Wyłącznik silnikowy 1,6 ... 2,4A
typ M250 1z/1r + zestyk 1z/1r
Producent: FAEL
2
75
82F1
Wyłącznik silnikowy 6,3 ... 10A
typ M250 1z/1r + zestyk 1z/1r
Producent: FAEL
1
76
84K1…K3
85K1…K3
86K1…K3
87 … 90K3
Przekaźnik 24V DC / 4p
typ R4 z podstawką typ GZ4
Producent: RELPOL
13
77
80K1, 82K0
83K1
87 … 90K0
Przekaźnik 230V AC / 4p
typ R4 z podstawką typ GZ4
Producent: RELPOL
7
78 ... 94
95
UWAGI
3kpl.
Numeracja wolna
82Q1
87 … 90Q1
Dokument nr 18
Stycznik 230V/50Hz 4kW
typ DILM9-10
Producent: MOELLER
5
strona 29 / 35
PIE UNIKLAR- Servis, Poznań
Oczyszczalnia Ścieków w Gąbinie
12.7.1 Szafa sterownicza S5 - Bioblok 2 - PS - obiekt nr 5 – c.d.
L.P.
OZN. PROJ.
WYSZCZEGÓLNIENIE
SZTUK
96
84 … 87S1
Łącznik 3-pozycyjny
typ: M22-WRLK3-W + M22-A
+ 2xM22-K10
Producent: MOELLER
3
97
87 … 90S1
Łącznik 3-pozycyjny
typ ST22-P3-cz-11
Producent: SPAMEL
4
98
82S1
Łącznik 2-pozycyjny
typ ST22-Pcz-20
Producent: SPAMEL
1
99
83H1
87 … 90H2
Lampka sygnalizacyjna 230V
typ ST 22-Lc-230 LED czerwona
Producent: SPAMEL
5
100
83 … 90H1
Lampka sygnalizacyjna 230V
typ ST 22-LZ-230 LED zielona
Producent: SPAMEL
5
101
84 … 86E1
Przetwornica częstotliwości
typ SV 150 iP5A / 15kW
- z wyświetlaczem
- do zabudowy w szafie
Producent: LG
3
102
84 … 86Z1
Filtr sieciowy do przetwornicy
częstotliwości iP5A / 15kW
do zabudowy w szafie
Producent: LG
3
103 ...
109
Numeracja wolna
110
Trzymacz KU 1
Producent: SPAMEL
20
111
Zacisk śrubowy 120mm2
do zamocowania na płycie
Producent: SPAMEL
4
112
Zacisk śrubowy typ ZUG 16mm2
Producent: SPAMEL
5
113
Zacisk śrubowy typ ZUG- 4mm2
Producent: SPAMEL
100
114
Zacisk śrubowy ochronny
typ ZUO - 4mm2
Producent: S.I.A.E. POKÓJ
10
Dokument nr 18
UWAGI
strona 30 / 35
PIE UNIKLAR- Servis, Poznań
Oczyszczalnia Ścieków w Gąbinie
12.7.1 Szafa sterownicza S5 - Bioblok 2 - PS - obiekt nr 5 – c.d.
L.P.
OZN. PROJ.
WYSZCZEGÓLNIENIE
SZTUK
115
Szyna montażowa TS35
Producent: SPAMEL
10mb
116
Korytko perforowane
grzebieniowe PVC 40x80
Producent: ABB
10mb
117
Korytko perforowane
grzebieniowe PVC 60x80
Producent: ABB
2mb
118
Korytko perforowane
grzebieniowe PVC 80x100
Producent: ABB
2mb
119 ...
129
130
UWAGI
Numeracja wolna
S5
Dokument nr 18
Szafa sterownicza stojąca
składana 2-polowa
- pole 1 1200 x 2000 x 400
- pole 2 600 x 2000 x 400
- każde z płytą montażową
i podestem 100mm
szafa wyposażona w:
- termostat wentylatora
- wentylator wyciągowy
- termostat grzałki
- grzałka
- kratki wentylacyjne
Producent: SAREL
1kpl.
strona 31 / 35
PIE UNIKLAR- Servis, Poznań
Oczyszczalnia Ścieków w Gąbinie
12.7.2 Bioblok 2 - PS - obiekt nr 5
- Aparatura i osprzęt - obiekt
L.P.
OZN. PROJ.
131
132
WYSZCZEGÓLNIENIE
SZTUK
91B1.1
91B2.1
- Czujnik redox z kablem dł. 10 m,
w obudowie z stali szlachetnej,
sonda zanurzeniowa,
max. temp.próby 50OC
2kpl.
91P1
91P2
- Przetwornik pomiarowy IP 66
wyjście:
4 ... 20mA
- Armatura do zamocowania
czujnika wykonana ze stali
szlachetnej
91B3.1
- Sonda do ciągłego pomiaru
stężenia rozpuszczonego tlenu w
reaktorze
zakres pom.: 0,05 do 20,00 mg/l
O2
0,05 do 20,00 ppm O2
1 do 200% nasycenia 0,1 do 50 °C
Dokł.: +/- 0,1 % mg/l O2 < 1 mg/l
Zakresy temperatur: 0OC do +
40OC
Kabel: dł. 10 m z wtyczką
Automatyczna kompensacja
temperatury
- Przetwornik pomiarowy IP 66
wyjście:
4 ... 20mA
- Armatura do zamocowania
czujnika wykonana ze stali
szlachetnej
1kpl.
Termostat pomieszczeniowy
typ RAA 02
Producent: SIEMENS
2kpl.
Osprzęt oświetleniowy:
- lampy,
- włączniki,
- gniazda wtykowe,
wg załączonych rysunków
1kpl.
91P3
133
78B1, 79B1
134
135 ...
140
Dokument nr 18
UWAGI
Numeracja wolna
strona 32 / 35
PIE UNIKLAR- Servis, Poznań
Oczyszczalnia Ścieków w Gąbinie
12.8 OSPRZĘT – obiekt.
L.P.
OZN. PROJ.
WYSZCZEGÓLNIENIE
SZTUK
UWAGI
Rozdzielnica T1
141
103F1,F2
Wyłącznik instalacyjny
typ S 301 – B10A
Producent: FAEL
2
142
103F3
Wyłącznik instalacyjny
typ S 301 – B6A
Producent: FAEL
1
143
104FD1 … 6 Wyłącznik różnicowo-prądowy
typ P302 16A/30mA
Producent: FAEL
145
6
Numeracja wolna
Rozdzielna główna RG
146
RG
Rozdzielnica główna
- stojąca IP 54
- pole 1
1200x2000x400
- pole 2
1000x2000x400
- z pełnym wyposażeniem
wg rysunków nr 9 ark. 1 i 2
- każde z płytą montażową
i podestem 100mm
Producent: SAREL
1kpl.
147
BK
Układ kompensacji mocy biernej wykonanie fabryczne:
Bateria kondensatorów
- typ BKF06-I / 75,0 / 2,5kVar
- z regulatorem typ FCR06 RS 485
Producent: INVAR
1kpl.
148, 149
Dokument nr 18
Numeracja wolna
strona 33 / 35
PIE UNIKLAR- Servis, Poznań
L.P.
OZN. PROJ.
Oczyszczalnia Ścieków w Gąbinie
WYSZCZEGÓLNIENIE
SZTUK
UWAGI
Rozdzielnica R8
150
R8
Szafa sterownicza wisząca
- 800 x 600 x 250
- z płytą montażową
Producent: SAREL
151
106F1,F2
Wyłącznik instalacyjny
typ S 301 – B10A
Producent: FAEL
2
152
103F3
Wyłącznik instalacyjny
typ S 301 – B6A
Producent: FAEL
1
153
107FD1 … 3 Wyłącznik różnicowo-prądowy
typ P302 16A/30mA
Producent: FAEL
3
154
107F2
Wyłącznik różnicowo-prądowy
typ P304 25A/30mA
Producent: FAEL
1
155
107F1
Rozłącznik bezpiecznikowy
typ VLC – 3-biegunowy
z wkładkami 16A
Producent: ETI
156
108F1
Wyłącznik silnikowy 1 ... 1,6A
typ M250 1z/1r + zestyk 1z/1r
Producent: FAEL
1
157
108K0
Przekaźnik 230V AC / 4p
typ R4 z podstawką typ GZ4
Producent: RELPOL
1
158
108Q1
Stycznik 230V/50Hz 4kW
typ DILM9-10
Producent: MOELLER
1
159
108S1
Łącznik 2-pozycyjny
typ ST22-Pcz-20
Producent: SPAMEL
1
160
108H1
Lampka sygnalizacyjna 230V
typ ST 22-LZ-230 LED zielona
Producent: SPAMEL
1
Dokument nr 18
1kpl.
1kpl.
strona 34 / 35
PIE UNIKLAR- Servis, Poznań
Oczyszczalnia Ścieków w Gąbinie
12.9 OSPRZĘT – obiekt.
L.P.
OZN. PROJ.
WYSZCZEGÓLNIENIE
SZTUK
161
104GN1…6
107GN1…3
Gniazdo wtykowe n/t
10A / 230V/50Hz
Producent: POLAM
9
162
107GN4
Gniazdo wtykowe n/t
3-fazowe 16A
Producent: POLAM
1
163
105K1,K2
Przekaźnik czasowydo wbudowania w puszkę włącznika
oświetlenia typ SMR-T
Producent: RELPOL
2
164
Korytka kablowe pełne z pokrywą
typ: BAKS 200
- wg uzgodnień z Inwestorem
165
Korytka kablowe pełne z pokrywą
typ: BAKS 100
- wg uzgodnień z Inwestorem
166
Korytka kablowe pełne z pokrywą
typ: BAKS 50
- wg uzgodnień z Inwestorem
167
Rurka PVC
- wg uzgodnień z Inwestorem
168
Wąż ochronny Peszla
- wg uzgodnień z Inwestorem
169
Przewód LgY 25mm2 na
uchwytach
p/t , na konstr., itp.
100
170
Taśma FeZn 25 x 4 n/t
40
171
Szyna wyrównawcza potencjałów
SzU typu K12 DEHN
2
172
Obejmy uziemiające na rury
40
173
Kształtownik perforowany 40 x 40
długości 3m
Producent: BAKS
15
174
Kształtownik perforowany 22 x 40
długości 3m
Producent: BAKS
30
UWAGI
Uwaga:
Kable wg albumu tras kablowych
Dokument nr 18
strona 35 / 35
