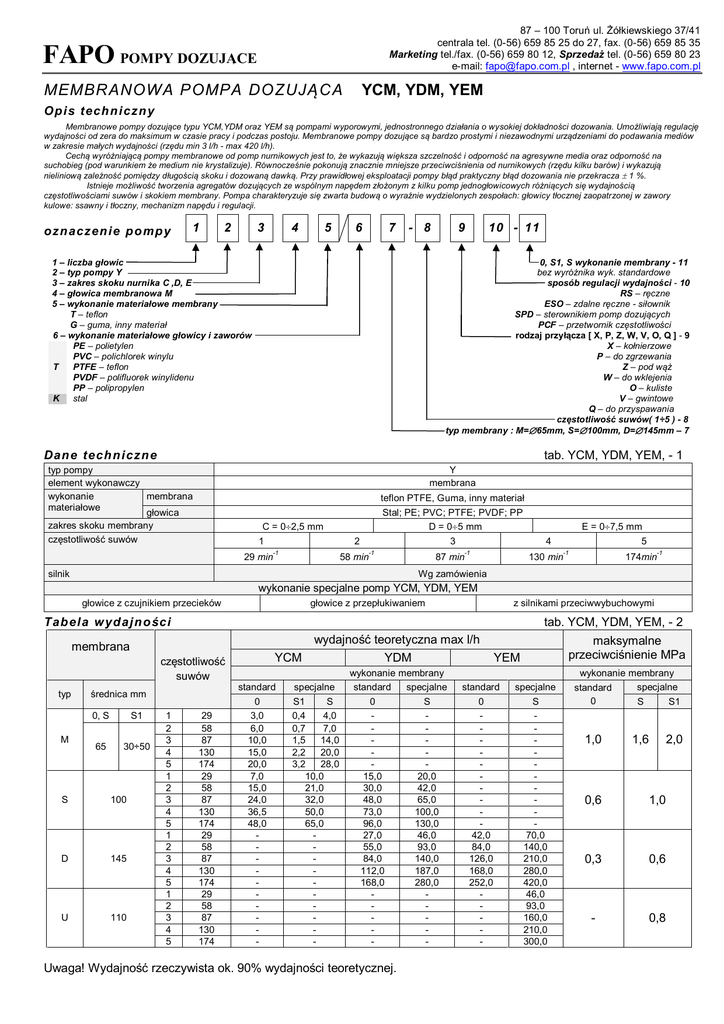

membranowa pompa dozująca ycm, ydm, yem

87 – 100 Toruń ul. Żółkiewskiego 37/41
centrala tel. (0-56) 659 85 25 do 27, fax. (0-56) 659 85 35
Marketing tel./fax. (0-56) 659 80 12, Sprzedaż tel. (0-56) 659 80 23
e-mail: [email protected] , internet - www.fapo.com.pl
FAPO POMPY DOZUJĄCE
MEMBRANOWA POMPA DOZUJĄCA
YCM, YDM, YEM
O p i s tech n i czn y
Membranowe pompy dozujące typu YCM,YDM oraz YEM są pompami wyporowymi, jednostronnego działania o wysokiej dokładności dozowania. Umożliwiają regulację
wydajności od zera do maksimum w czasie pracy i podczas postoju. Membranowe pompy dozujące są bardzo prostymi i niezawodnymi urządzeniami do podawania mediów
w zakresie małych wydajności (rzędu min 3 l/h - max 420 l/h).
Cechą wyróżniającą pompy membranowe od pomp nurnikowych jest to, że wykazują większa szczelność i odporność na agresywne media oraz odporność na
suchobieg (pod warunkiem że medium nie krystalizuje). Równocześnie pokonują znacznie mniejsze przeciwciśnienia od nurnikowych (rzędu kilku barów) i wykazują
nieliniową zależność pomiędzy długością skoku i dozowaną dawką. Przy prawidłowej eksploatacji pompy błąd praktyczny błąd dozowania nie przekracza  1 %.
Istnieje możliwość tworzenia agregatów dozujących ze wspólnym napędem złożonym z kilku pomp jednogłowicowych różniących się wydajnością
częstotliwościami suwów i skokiem membrany. Pompa charakteryzuje się zwarta budową o wyraźnie wydzielonych zespołach: głowicy tłocznej zaopatrzonej w zawory
kulowe: ssawny i tłoczny, mechanizm napędu i regulacji.
o zn aczen i e p o mp y
1
2
3
4
5
6
7
- 8
1 – liczba głowic
2 – typ pompy Y
3 – zakres skoku nurnika C ,D, E
4 – głowica membranowa M
5 – wykonanie materiałowe membrany
T – teflon
G – guma, inny materiał
6 – wykonanie materiałowe głowicy i zaworów
PE – polietylen
PVC – polichlorek winylu
T
PTFE – teflon
PVDF – polifluorek winylidenu
PP – polipropylen
K
stal
9
10 - 11
0, S1, S wykonanie membrany - 11
bez wyróżnika wyk. standardowe
sposób regulacji wydajności - 10
RS – ręczne
ESO – zdalne ręczne - siłownik
SPD – sterownikiem pomp dozujących
PCF – przetwornik częstotliwości
rodzaj przyłącza [ X, P, Z, W, V, O, Q ] - 9
X – kołnierzowe
P – do zgrzewania
Z – pod wąż
W – do wklejenia
O – kuliste
V – gwintowe
Q – do przyspawania
częstotliwość suwów( 1÷5 ) - 8
typ membrany : M= 65mm, S= 100mm, D= 145mm – 7
Dan e tech n i czn e
tab. YCM, YDM, YEM, - 1
typ pompy
element wykonawczy
wykonanie
membrana
materiałowe
głowica
zakres skoku membrany
częstotliwość suwów
Y
membrana
teflon PTFE, Guma, inny materiał
Stal; PE; PVC; PTFE; PVDF; PP
D = 05 mm
C = 02,5 mm
1
2
-1
3
-1
29 min
-1
58 min
silnik
E = 07,5 mm
4
5
-1
87 min
-1
130 min
174min
Wg zamówienia
wykonanie specjalne pomp YCM, YDM, YEM
głowice z czujnikiem przecieków
głowice z przepłukiwaniem
z silnikami przeciwwybuchowymi
T ab el a w yd aj n o ści
tab. YCM, YDM, YEM, - 2
membrana
częstotliwość
suwów
typ
M
średnica mm
0, S
S1
65
30÷50
S
100
D
145
U
110
1
2
3
4
5
1
2
3
4
5
1
2
3
4
5
1
2
3
4
5
29
58
87
130
174
29
58
87
130
174
29
58
87
130
174
29
58
87
130
174
wydajność teoretyczna max l/h
YCM
YDM
standard
0
3,0
6,0
10,0
15,0
20,0
7,0
15,0
24,0
36,5
48,0
-
specjalne
S1
S
0,4
4,0
0,7
7,0
1,5
14,0
2,2
20,0
3,2
28,0
10,0
21,0
32,0
50,0
65,0
-
wykonanie membrany
standard
specjalne
0
S
15,0
20,0
30,0
42,0
48,0
65,0
73,0
100,0
96,0
130,0
27,0
46,0
55,0
93,0
84,0
140,0
112,0
187,0
168,0
280,0
-
Uwaga! Wydajność rzeczywista ok. 90% wydajności teoretycznej.
YEM
standard
0
42,0
84,0
126,0
168,0
252,0
-
specjalne
S
70,0
140,0
210,0
280,0
420,0
46,0
93,0
160,0
210,0
300,0
maksymalne
przeciwciśnienie MPa
wykonanie membrany
specjalne
S
S1
standard
0
1,0
1,6
2,0
0,6
1,0
0,3
0,6
-
0,8
