SPECYFIKACJA TECHNICZNA -D-02.03.01.FORMOWANIE SKARP

Specyfikacja Techniczna D-02.03.01.

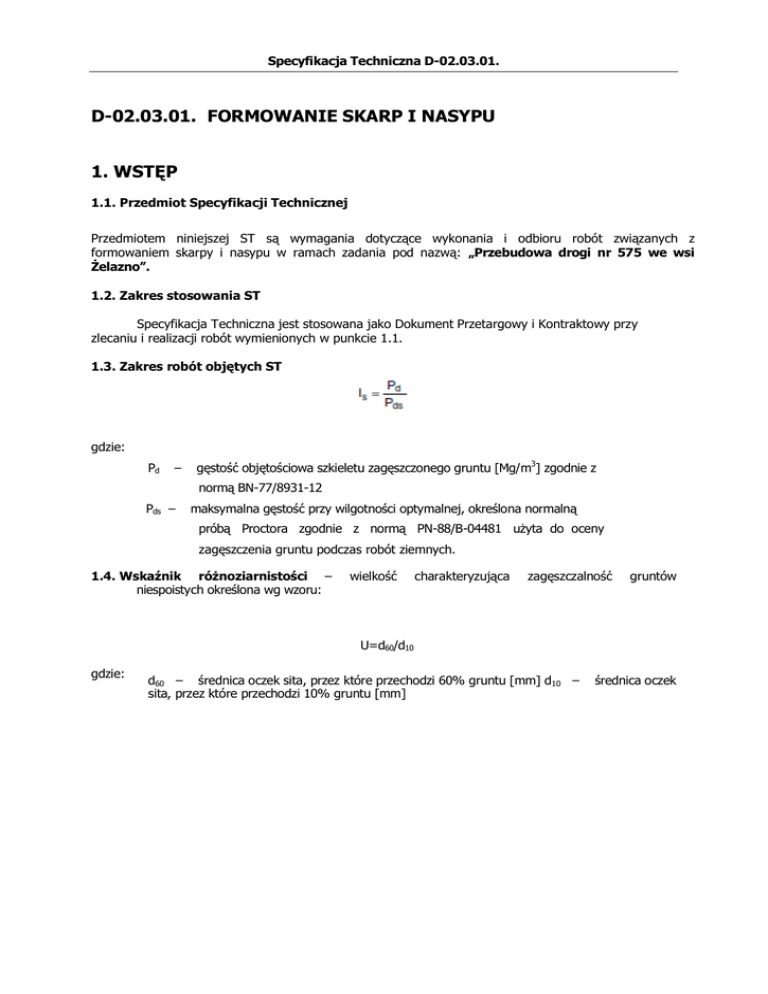

D-02.03.01. FORMOWANIE SKARP I NASYPU
1. WST P
1.1. Przedmiot Specyfikacji Technicznej
Przedmiotem niniejszej ST s wymagania dotycz ce wykonania i odbioru robót zwi zanych z
formowaniem skarpy i nasypu w ramach zadania pod nazw : „Przebudowa drogi nr 575 we wsi
elazno”.
1.2. Zakres stosowania ST
Specyfikacja Techniczna jest stosowana jako Dokument Przetargowy i Kontraktowy przy
zlecaniu i realizacji robót wymienionych w punkcie 1.1.
1.3. Zakres robót obj tych ST
gdzie:
Pd
–
g sto
obj to ciowa szkieletu zag szczonego gruntu [Mg/m3] zgodnie z
norm BN-77/8931-12
Pds –
maksymalna g sto
prób
przy wilgotno ci optymalnej, okre lona normaln
Proctora zgodnie z norm
PN-88/B-04481 u yta do oceny
zag szczenia gruntu podczas robót ziemnych.
1.4. Wska nik ró noziarnisto ci –
niespoistych okre lona wg wzoru:
wielko
charakteryzuj ca
zag szczalno
gruntów
U=d60/d10
gdzie:
d60 –
rednica oczek sita, przez które przechodzi 60% gruntu [mm] d10 –
sita, przez które przechodzi 10% gruntu [mm]
rednica oczek
Specyfikacja Techniczna D-02.03.01.
1.5. Materia y odpadowe – materia y powsta e podczas pierwotnego procesu produkcji takie jak:
el wielkopiecowy, popió lotny; lub produkt uboczny eksploatacji minera ów takich jak:
upek w glowy przepalony, odpady z kamienio omu lub odpady rozbiórkowe z robót
budowlanych.
Pozosta e okre lenia podstawowe s zgodne z obowi zuj cymi odpowiednimi polskimi normami i
okre leniami podanymi ST D-00.00.00 "Wymagania ogólne".
2. MATERIA Y
2.1. Wymagania ogólne dotycz ce materia ów
Ogólne wymagania dotycz ce materia ów, ich pozyskiwania i sk adowania, podano w ST "Wymagania
ogólne".
2.2. Przydatno
gruntów do budowy nasypów
Wybór gruntu do wykonania nasypów korpusu drogowego oraz l dowiska, uzyskanego z wykopów na
trasie lub z dokopów, powinien by dokonany po przeprowadzeniu bada laboratoryjnych i
zakwalifikowaniu go jako przydatnego, to jest spe niaj cego wymagania okre lone w PN-S02205:1998 oraz dodatkowe wymagania okre lone w niniejszej Specyfikacji.
Grunt przeznaczony do wbudowania w nasyp powinien uzyska akceptacj In yniera. Akceptacja
nast puje na bie co w czasie trwania robót ziemnych na podstawie przedk adanych przez
Wykonawc wyników bada laboratoryjnych, okre lonych w niniejszej Specyfikacji.
Warto wska nika ró noziarnisto ci „U” gruntów u ytych do budowy nasypów powinna wynosi dla
warstwy po onej poni ej niwelety robót ziemnych:
- do 0,5 m co najmniej 5
- od 0,5 m do 1,2 m powy ej 3,5
- poni ej 1,2 m od 2 do 3,5
Je eli Wykonawca wbuduje w nasyp grunty lub materia y nieprzydatne, albo nie uwzgl dni zastrze
dotycz cych gruntów o ograniczonej przydatno ci okre lonych w normie PN-S-02205:1998, to
wszelkie takie cz ci nasypu zostan przez Wykonawc usuni te i wykonane powtórnie z gruntów o
odpowiednich w ciwo ciach na jego koszt.
2.3. Grunty uzyskane z dokopów
Zgodnie z Dokumentacj Projektow , brakuj ca ilo gruntu do wykonania nasypów b dzie uzyskana z
dokopów wskazanych przez Wykonawc i zaakceptowanych przez In yniera. Koszt pozyskania
gruntów wraz z transportem Wykonawca uwzgl dni w swoim kosztorysie.
2.4. U ycie materia ów odpadowych
Materia y odpadowe okre lone w punkcie 1.4.5. mog by u yte do wykonania nasypów zgodnie z
warunkami ogólnymi zawartymi w ST DM.00.00.00, mo liwo ci ich u ycia jako materia u do budowy
nasypu oraz gdy spe nione zostan poni sze warunki:
- materia y mog by u yte do budowy nasypu jedynie powy ej 0,5m maksymalnego poziomu wód
gruntowych w rejonie nasypu.
- materia zostanie zag szczony zgodnie z ST i projektem organizacji robót dla materia u
uzgodnionego z dostawc , odno nymi w adzami i In ynierem.
- tam, gdzie materia musi by zmieszany aby zapewni d ugotrwa stabilno lub odpowiedni
sto , nale y tego dokona przy wbudowaniu materia ów.
- wykonawca powinien zapewni ci e spryskiwanie wod uk adanych py ów. Woda deszczowa z
Specyfikacja Techniczna D-02.03.01.
-
nieuko czonych robót powinna by zebrana i odprowadzona rowami umocnionymi przed
oczyszczeniem oraz doprowadzona do cieku wodnego zgodnie z systemem uzgodnionym z
odpowiednimi w adzami.
materia y powinny rozsta wbudowane natychmiast, nie jest dopuszczalne ich sk adowanie na
placu budowy.
3. SPRZ T
3.1. Ogólne wymagania dotycz ce sprz tu Ogólne wymagania
dotycz ce sprz tu podano w ST "Wymagania ogólne".
3.2. Sprz t do zag szczania
Sprz t u ywany do zag szczania powinien uzyska akceptacj In yniera.
Wykonawca jest zobowi zany do u ywania jedynie takiego sprz tu, który nie spowoduje
niekorzystnego wp ywu na w ciwo ci gruntu, zarówno w miejscach jego naturalnego zalegania, jak
te w czasie odspajania, transportu, wbudowania i zag szczania.
Do zag szczania nasypów nale y u ywa walce ogumione, walce wibracyjne, ubijaki mechaniczne.
Dobór sprz tu zag szczaj cego zale y od rodzaju gruntu i grubo ci zag szczanej warstwy. Dobór
sprz tu zag szczaj cego Wykonawca ustali do wiadczalnie przed przyst pieniem do wykonywania
nasypów. Dopuszcza si ka dy inny rodzaj sprz tu zag szczaj cego zaproponowany przez Wykonawc
i zaakceptowany przez In yniera.
4. TRANSPORT
4.1. Ogólne wymagania dotycz ce transportu Ogólne wymagania
dotycz ce transportu podano w ST "Wymagania ogólne".
4.2. Wybór rodków transportu
Wybór rodków transportu powinien by dostosowany do kategorii gruntu, jego obj to ci, technologii
odspajania i za adunku oraz od odleg ci transportu. Wydajno
rodków transportu powinna by
dostosowana do wydajno ci sprz tu u ywanego do wykonywania wykopów oraz sprz tu u ywanego
do odspajania gruntu pozyskiwanego z dokopu.
5. WYKONANIE ROBÓT
5.1. Ogólne zasady wykonania robót
Ogólne zasady wykonania robót podano w ST "Wymagania ogólne".
5.2. Przygotowanie pod o a w obr bie podstawy nasypu
Przed przyst pieniem do wykonywania nasypu nale y w obr bie jego podstawy zako czy roboty
przygotowawcze, okre lone w Dokumentacji Projektowej oraz w ST D.01.01.01 i ST D.01.02.02.
Wykonawca przy u yciu widocznych palików wyznaczy zarysy skarp nasypów zgodnie z norm PN-S02205:1998 i ST D.01.01.01. Przed przyst pieniem do wykonywania nasypów Wykonawca dokona
obmiaru terenu po zdj tej warstwie humusu.
5.3. Zag szczenie i no no
gruntów w pod o u nasypu
Specyfikacja Techniczna D-02.03.01.
Zag szczanie i no no gruntów w pod u nasypów powinno by zgodne z wymaganiami podanymi
w normie „Drogi samochodowe. Roboty ziemne PN-S-02205:1998”.
Wykonawca powinien skontrolowa wska nik zag szczenia gruntów rodzimych, zalegaj cych w
górnej strefie pod a nasypu, do g boko ci 0,5 m od powierzchni terenu. Je eli warto wska nika
zag szczenia jest mniejsza ni okre lona w Tablicy 1, Wykonawca powinien dog ci pod e tak,
aby powy sze wymaganie zosta o spe nione.
Je eli warto wska nika zag szczenia okre lona w Tabeli 1 nie mo e by osi gni ta przez
bezpo rednie zag szczenie pod a, to nale y podj
rodki w celu ulepszenia pod a,
umo liwiaj ce uzyskanie wymaganych warto ci wska nika zag szczenia.
Tabela 1 – Minimalne warto ci wska nika zag szczenia Is dla pod
powierzchni terenu.
Nasypy o wysoko ci
a nasypów do g boko ci 0,5 m od
Minimalna warto I dla:
Kategoria ruchu
Kategoria ruchu
Droga ekspresowa
KR3 – KR6
KR1 – KR2
do 2 m
1,00
0,97
0,95
ponad 2 m
0,97
0,97
0,95
Dla kontroli no no ci pod a nasypów nale y stosowa metody obci
p ytowych wg PN-S-02205,
Za cznik B albo innej metody zaakceptowanej przez In yniera np. przy u yciu belki Benkelmana.
Dla kontroli na podstawie porównania pierwotnego i wtórnego modu u odkszta cenia, wymagania dla
pod a nasypów s nast puj ce:
-
a) dla wirów, pospó ek, i piasków:
wska nik odkszta cenia Io 2,2, przy wymaganej warto ci Is 1,0
wska nik odkszta cenia Io 2,5, przy wymaganej warto ci Is < 1,0.
b) dla gruntów drobnoziarnistych o równomiernym uziarnieniu (py ów, glin pylastych, glin
zwi ych, i ów) – wska nik odkszta cenia Io 2,0.
c) dla gruntów ró noziarnistych ( wirów gliniastych, pospó ek gliniastych, piasków gliniastych,
glin piaszczystych, glin piaszczystych zwi ych) – wska nik odkszta cenia Io 3,0.
d) dla narzutów kamiennych, rumoszy – wska nik odkszta cenia Io 4,0.
Modu wtórny pod
a E2
40 MPa.
Cz stotliwo
bada wska nika zag szczenia Is lub wtórnego modu u odkszta cenia E2 powinna
wynosi 3 pomiary w przekroju poprzecznym co 50 m.
5.4. Wykonanie nasypów
5.4.1.
Zasady wykonywania nasypów
Nasypy powinny by wykonywane przy zachowaniu przekroju poprzecznego i profilu pod nego,
zgodnie z Dokumentacj Projektow i ewentualnymi zmianami wprowadzanymi przez In yniera.
Grunt przywieziony w miejsce wbudowania musi by bezzw ocznie wbudowany w nasyp. Nasypy
nale y wykonywa metod warstwow równomiernie na ca ej szeroko ci nasypu. Warstwy gruntu
przepuszczalnego nale y uk ada poziomo, a grunty ma o przepuszczalne ze spadkiem górnej
powierzchni oko o 4%
Grubo warstwy gruntu w stanie lu nym powinna by odpowiednio dobrana w zale no ci od rodzaju
gruntu i sprz tu u ywanego do zag szczania. Grubo warstw zostanie ustalona na próbnym odcinku
Specyfikacja Techniczna D-02.03.01.
w obecno ci In yniera lub jego reprezentanta. Przyst pienie do wbudowania kolejnej warstwy nasypu
mo e nast pi dopiero po stwierdzeniu przez In yniera prawid owego wykonania i zag szczenia
warstwy poprzedniej, zgodnie z pkt. 5.5.3 niniejszej Specyfikacji.
Grunty o ró nych w ciwo ciach nale y wbudowywa w oddzielnych warstwach o jednakowej
grubo ci na ca ej szeroko ci nasypu. Grunty spoiste nale y wbudowywa w dolne, a grunty niespoiste
w górne warstwy nasypu.
5.4.2.
Wykonywanie nasypów w okresie deszczów
Nie zezwala si na wbudowywanie gruntów przewilgoconych, których stan uniemo liwia osi gni cie
wymaganego wska nika zag szczenia. Wykonywanie nasypów nale y przerwa , je eli wilgotno
gruntu przekracza warto dopuszczaln , wyznaczon w pkt. 5.5.3.
Na warstwie gruntu spoistego, uplastycznionego na skutek nadmiernego zawilgocenia, przed jej
osuszeniem i powtórnym zag szczeniem nie wolno uk ada nast pnej warstwy gruntu.
Osuszenie mo na przeprowadzi w sposób mechaniczny lub chemiczny, zaakceptowany przez
In yniera. W okresie deszczowym nie nale y pozostawia nie zag szczonej warstwy do dnia
nast pnego. Je eli warstwa gruntu niezag szczonego uleg a przewilgoceniu a Wykonawca nie jest w
stanie osuszy jej i zag ci w czasie zaakceptowanym przez In yniera, to mo e on nakaza
Wykonawcy usuni cie wadliwej warstwy.
5.4.3.
Wykonywanie nasypów w niekorzystnych warunkach atmosferycznych
Nie nale y wbudowywa gruntów przewilgoconych (W > Wopt.), zamarzni tych i przemieszanych ze
niegiem lub lodem. Niedopuszczalne jest wykonywanie nasypów w temperaturze, przy której nie jest
mo liwe osi gni cie w nasypie wymaganego wska nika zag szczenia gruntów. W czasie du ych
opadów niegu wykonywanie nasypów powinno by przerwane, a przed wznowieniem prac nale y
usun
nieg z powierzchni nasypu.
5.4.4.
Formowanie nasypów
Ka da warstwa gruntu jak najszybciej po jej roz eniu, powinna by zag szczona z zastosowaniem
sprz tu odpowiadaj cego dla danego rodzaju gruntu oraz wyst puj cych warunków. Kolejn warstw
gruntu mo na nak ada po stwierdzeniu uzyskania wymaganych parametrów ju u onej warstwy.
5.5. Zag szczenie gruntu
5.5.1.
Warunki ogólne zag szczenia
Ka da warstwa gruntu jak najszybciej po jej roz eniu, powinna by zag szczona z zastosowaniem
sprz tu odpowiadaj cego dla danego rodzaju gruntu oraz wyst puj cych warunków. Kolejn warstw
gruntu mo na nak ada po stwierdzeniu uzyskania wymaganych parametrów ju u onej warstwy.
Wykonawca zaproponuje typ sprz tu do zag szczania nasypów w rejonie obiektów i uzyska akceptacj
In yniera.
5.5.2.
Grubo
warstwy
Grubo
warstwy zag szczanego gruntu oraz wybór sprz tu i liczba przej
sprz tu
zag szczaj cego, powinna by ustalona przez Wykonawc do wiadczalnie przed przyst pieniem do
wykonywania nasypów. Poletko do wiadczalne dla próbnego zag szczenia gruntu powinno by
wykonane na terenie oczyszczonym z gleby.
Specyfikacja Techniczna D-02.03.01.
5.5.3.
Wilgotno
zag szczanego gruntu
Wilgotno
gruntu w czasie jego zag szczania powinna by równa wilgotno ci optymalnej,
oznaczonej na podstawie próby normalnej metod wg PN-88/B-04481. Odchylenia od wilgotno ci
optymalnej nie powinny przekracza nast puj cych warto ci:
- w gruntach niespoistych ± 2%,
- w gruntach ma o i redniospoistych - +0% -2%.
Je eli wilgotno gruntu przeznaczonego do zag szczenia jest wi ksza od wilgotno ci optymalnej o
warto wi ksz od podanych odchyle , to grunt nale y przesuszy w sposób naturalny lub przez
zastosowanie dodatku spoiw hydraulicznych. Gdy wilgotno gruntu jest mniejsza, to zaleca si jej
zwi kszenie przez polewanie wod . Sprawdzenie wilgotno ci gruntu nale y przeprowadzi
laboratoryjnie lub w terenie.
5.5.4.
Wymagania dotycz ce zag szczenia
W zale no ci od uziarnienia stosowanych materia ów do wykonywania nasypów, zag szczenie gruntów
okre lane jest na podstawie:
- wska nika zag szczenia IS,
modu u odkszta cania E2. albo innej metody zaakceptowanej przez In yniera, np. metoda belki
Benkelmana
Wska nik zag szczenia - IS, gruntów w nasypach okre lony wg normy BN-77/8931-12, powinien na
ca ej szeroko ci korpusów nasypów spe nia wymagania podane w Tabeli 2. Wymagania odno nie
warto ci IS s zgodne z norm „Drogi samochodowe. Roboty ziemne PN-S-02205:1998”.
Tablica 2 – Minimalne warto ci wska nika zag szczenia gruntu Is, w nasypach.
Strefa nasypu
Droga
ekspresowa
Górna warstwa o grubo ci 20 cm
Ni ej
le ce
warstwy
nasypu
do
boko ci
od
powierzchni
robót
ziemnych:
Minimalna warto I dla:
Innych dróg
Kategoria ruchu Kategoria ruchu
KR3 – KR6
KR1 – KR3
1,03
1,00
1,00
1,00
1,00
0,97
0,97
0,97
0,95
- 2,0 m (autostrada)
Warstwy nasypu na g boko ci
powierzchni robót ziemnych poni ej:
od
- 2,0 m (autostrady)
Dla kontroli zag szczenia na podstawie porównania pierwotnego i wtórnego modu u odkszta cenia,
okre lonych zgodnie z norm PN-S-02205:1998, Za cznik B, wymagania s nast puj ce:
-
e) dla wirów, pospó ek, i piasków:
wska nik odkszta cenia Io < 2,2, przy wymaganej warto ci Is > 1,0
wska nik odkszta cenia Io < 2,5, przy wymaganej warto ci Is < 1,0.
dla gruntów drobnoziarnistych o równomiernym uziarnieniu (py ów, glin pylastych, glin
zwi ych, i ów) - wska nik odkszta cenia Io < 2,0.
g) dla gruntów ró noziarnistych ( wirów gliniastych, pospó ek gliniastych, piasków gliniastych,
glin piaszczystych, glin piaszczystych zwi ych) - wska nik odkszta cenia Io < 3,0.
f)
h) dla narzutów kamiennych, rumoszy - wska nik odkszta cenia Io < 4,0.
Specyfikacja Techniczna D-02.03.01.
Modu wtórny na powierzchni górnej warstwy korpusu robót ziemnych w nasypie E 2 > 60 MPa.
Je eli badania kontrolne wyka , e zag szczenie warstwy nie jest wystarczaj ce, to Wykonawca
powinien spulchni warstw , doprowadzi grunt do wilgotno ci optymalnej i powtórnie zag ci .
Je eli powtórne zag szczenie nie spowoduje uzyskania wymaganego wska nika zag szczenia,
Wykonawca powinien usun warstw i wbudowa nowy materia , o ile In ynier nie zezwoli na
ponowne próby prawid owego zag szczenia warstwy.
Na skarpach powierzchniowa warstwa gruntu grubo ci 20 cm powinna mie wska nik zag szczenia
IS > 0,95.
5.6. Dok adno
wykonywania nasypów
Przy wykonywaniu nasypów obowi zuj nast puj ce wymagania:
- docelowa szeroko nasypu nie mo e ró ni si od szeroko ci wymaganej o wi cej ni + 5 cm, a
kraw dzie korony nie powinny ró ni si od poziomu pokazanego w Dokumentacji Projektowej,
- rz dne robót ziemnych w stosunku do wymaganych nie mog przekracza +1 cm i -3 cm,
- pochylenie poprzeczne górnej powierzchni nasypu z tolerancj ± 1 %,
- pochylenia skarp nasypów nie mog ró ni si od wymaganych o wi cej ni ±10% ich warto ci
wyra onej tangensem k ta,
- wybrzuszenia i wkl ni cia skarpy nie mog by wi ksze ni 10 cm przy pomiarze at 3 m,
- spadek pod ny powierzchni korpusu ziemnego lub dna rowu, sprawdzony przez pomiar
niwelatorem rz dnych wysoko ciowych, nie mo e dawa ró nic, w stosunku do rz dnych
wymaganych, wi kszych ni - 3 cm lub + 1 cm.
6. KONTROLA JAKO CI ROBÓT
6.1. Ogólne zasady kontroli jako ci robót
Zasady ogólne kontroli jako ci robót podano w ST "Wymagania ogólne".
6.2. Sprawdzenie jako ci wykonania nasypów
6.2.1.
Rodzaje bada i pomiarów
Sprawdzenie jako ci wykonania nasypów polega na kontrolowaniu zgodno ci z wymaganiami
okre lonymi w pkt 2.3 oraz 5.3 niniejszej ST, w Dokumentacji Projektowej i ST.
Szczególn uwag nale y zwróci na:
a) badania przydatno ci gruntów do budowy nasypów,
b) badania prawid owo ci wykonania poszczególnych warstw nasypu,
c) badania zag szczenia nasypu,
d) pomiary kszta tu nasypu,
e) odwodnienie nasypu.
6.2.2.
Badania przydatno ci gruntów do budowy nasypów
Badania przydatno ci gruntów do budowy nasypu powinny by przeprowadzone na próbkach
pobranych z ka dej partii przeznaczonej do wbudowania w korpus ziemny, pochodz cej z nowego
ród a, jednak nie rzadziej ni jeden raz na 3000 m3. W ka dym badaniu nale y okre li nast puj ce
ciwo ci:
- sk ad granulometryczny, wg PN-B-04481:1988,
- zawarto cz ci organicznych, wg PN-B-04481:1988,
- wilgotno naturaln , wg PN-B-04481:1988,
- wilgotno optymaln i maksymaln g sto obj to ciow szkieletu gruntowego, wg PN-B04481:1988,
Specyfikacja Techniczna D-02.03.01.
-
granic p ynno ci, wg PN-B-04481:1988,
kapilarno biern , wg PN-B-04493:1960,
wska nik piaskowy, wg BN-64/8931-01.
6.2.3.
Badania kontrolne prawid owo ci wykonania poszczególnych warstw nasypu
Badania kontrolne prawid owo ci wykonania poszczególnych warstw nasypu polegaj
na
sprawdzeniu:
a) prawid owo ci rozmieszczenia gruntów o ró nych w ciwo ciach w nasypie,
b) odwodnienia ka dej warstwy,
c) grubo ci ka dej warstwy i jej wilgotno ci przy zag szczaniu; badania nale y przeprowadzi nie
rzadziej ni jeden raz na 500 m2 warstwy,
d) nadania spadków warstwom z gruntów spoistych wed ug pkt. 5.5.3.1 poz. d),
e) przestrzegania ogranicze okre lonych w pkt. 5.5.3.8 i 5.5.3.9, dotycz cych wbudowania gruntów
w okresie deszczów i mrozów.
6.2.4.
Sprawdzenie zag szczenia nasypu oraz pod o a nasypu
Sprawdzenie zag szczenia nasypu oraz pod a nasypu polega na skontrolowaniu zgodno ci
warto ci wska nika zag szczenia Is lub stosunku modu ów odkszta cenia z warto ciami okre lonymi w
pkt 5.5.1.2. Do bie cej kontroli zag szczenia dopuszcza si aparaty izotopowe.
Oznaczenie wska nika zag szczenia Is powinno by przeprowadzone wed ug normy BN-77/8931-12,
oznaczenie modu ów odkszta cenia wed ug normy PN-S-02205:1998. Zag szczenie ka dej warstwy
nale y kontrolowa nie rzadziej ni :
- jeden raz w trzech punktach na 100 m2 warstwy, w przypadku okre lenia warto ci Is,
- jeden raz w trzech punktach na 200 m2 warstwy w przypadku okre lenia pierwotnego i wtórnego
modu u odkszta cenia.
Wyniki kontroli zag szczenia robót Wykonawca powinien wpisywa do dokumentów laboratoryjnych.
Prawid owo zag szczenia konkretnej warstwy nasypu lub pod a pod nasypem powinna by
potwierdzona przez In yniera wpisem w dzienniku budowy.
6.2.5. Pomiary kszta tu nasypu
Pomiary kszta tu nasypu obejmuj :
- kontrol prawid owo ci wykonania skarp,
- kontrol szeroko ci i rz dnych oraz równo ci korony korpusu.
Sprawdzenie prawid owo ci wykonania skarp polega na skontrolowaniu zgodno ci z wymaganiami
dotycz cymi pochyle i dok adno ci wykonania skarp, okre lonymi w dokumentacji projektowej, ST
oraz w pkt. 5.2 niniejszej ST.
Sprawdzenie szeroko ci korony korpusu polega na porównaniu szeroko ci korony korpusu na poziomie
wykonywanej warstwy nasypu z szeroko ci wynikaj
z wymiarów geometrycznych korpusu,
okre lonych w dokumentacji projektowej.
Powy sze sprawdzenia wykonuje si w odst pach co 20 m na prostych oraz w punktach g ównych
uku oraz w miejscach, które budz w tpliwo ci.
Pochylenie skarp nie mo e ró ni si od pochylenia projektowanego o wi cej ni 10% warto ci
pochylenia wyra onego tangensem k ta.
Nierówno ci skarp, mierzone at 3-metrow , nie mog przekracza ± 5 cm.
Szeroko
korpusu ziemnego nie mo e ró ni si od szeroko ci projektowanej o wi cej ni ± 5cm.
Specyfikacja Techniczna D-02.03.01.
Rz dne korony korpusu ziemnego nie mog ró ni si od rz dnych projektowanych o wi cej ni -3
cm lub +1 cm.
Nierówno ci powierzchni korpusu ziemnego mierzone at 3-metrow , nie mog przekracza 3 cm.
6.3. Zasady post powania z wadliwie wykonanymi robotami
Wszystkie materia y nie spe niaj ce wymaga podanych w odpowiednich punktach specyfikacji,
zostan odrzucone. Je li materia y nie spe niaj ce wymaga zostan wbudowane lub zastosowane,
to na polecenie In yniera Wykonawca wymieni je na w ciwe, na w asny koszt.
Wszystkie roboty, które wykazuj wi ksze odchylenia cech od okre lonych w punktach 5 i 6
specyfikacji powinny by ponownie wykonane przez Wykonawc na jego koszt.
Na pisemne wyst pienie Wykonawcy, In ynier mo e uzna wad za nie maj
zasadniczego
wp ywu na cechy eksploatacyjne drogi i ustali zakres i wielko potr ce za obni on jako .
7. OBMIAR ROBÓT
7.1. Ogólne zasady obmiaru robót
Ogólne zasady obmiaru robót podano w ST "Wymagania ogólne".
7.2. Jednostka obmiarowa
Jednostk obmiarow jest:
- 1 m3 (metr sze cienny) wykonanego nasypu z gruntu pozyskanego z wykopu
- 1 m3 (metr sze cienny) wykonanego nasypu z gruntu pozyskanego z dokopu
Obj to nasypów b dzie ustalona w metrach sze ciennych na podstawie oblicze z przekrojów
poprzecznych, w oparciu o poziom gruntu rodzimego po usuni ciu humusu lub poziom gruntu po
usuni ciu warstw gruntów nieprzydatnych.
8. ODBIÓR ROBÓT
8.1. Ogólne zasady odbioru robót
Ogólne zasady odbioru robót podano w ST "Wymagania ogólne".
9. PODSTAWA P ATNO CI
9.1. Ogólne ustalenia dotycz ce podstawy p atno ci
Ogólne ustalenia dotycz ce podstawy p atno ci podano w ST "Wymagania ogólne".
9.2. Cena jednostki obmiarowej
Cena wykonania 1 m3 nasypów z gruntu pochodz cego z wykopów obejmuje:
- prace pomiarowe,
Specyfikacja Techniczna D-02.03.01.
-
oznakowanie robót,
wbudowanie dostarczonego gruntu w nasyp,
zag szczenie gruntu,
profilowanie powierzchni nasypu, rowów i skarp,
odwodnienie terenu robót,
wykonanie dróg dojazdowych na czas budowy, a nast pnie ich rozebranie,
przeprowadzenie pomiarów i bada laboratoryjnych wymaganych w specyfikacji technicznej,
uporz dkowanie ternu robót.
Cena wykonania 1 m3 nasypów z gruntu z dokopów obejmuje:
- prace pomiarowe,
- oznakowanie robót,
- pozyskanie gruntu z dokopu, jego odspojenie i za adunek na rodki transportowe,
- transport z dokopu na miejsce wbudowania w nasypy,
- wbudowanie dostarczonego gruntu w nasyp,
- zag szczenie gruntu,
- profilowanie powierzchni nasypu, rowów i skarp,
- wyprofilowanie skarp dokopu,
- rekultywacja dokopu i terenu przyleg ego do drogi,
- odwodnienie terenu robót,
- wykonanie dróg dojazdowych na czas budowy, a nast pnie ich rozebranie
- przeprowadzenie pomiarów i bada wymaganych w ST,
- uporz dkowanie ternu robót.
10. PRZEPISY ZWI ZANE
10.1. Normy
PN-88/B-04481
Grunty budowlane. Badania próbek gruntu.
BN-77/8931-12
Drogi samochodowe. Oznaczenie wska nika zag szczenia gruntu.
PN-S-02205:1998 Drogi samochodowe. Roboty ziemne. Wymagania i badania.
BN-64/8931-02
Drogi
samochodowe.
podatnych i pod
10.2. Inne dokumenty
Nie wyst puj .
Oznaczanie
modu u odkszta cania nawierzchni
a przez obci enie p yt
