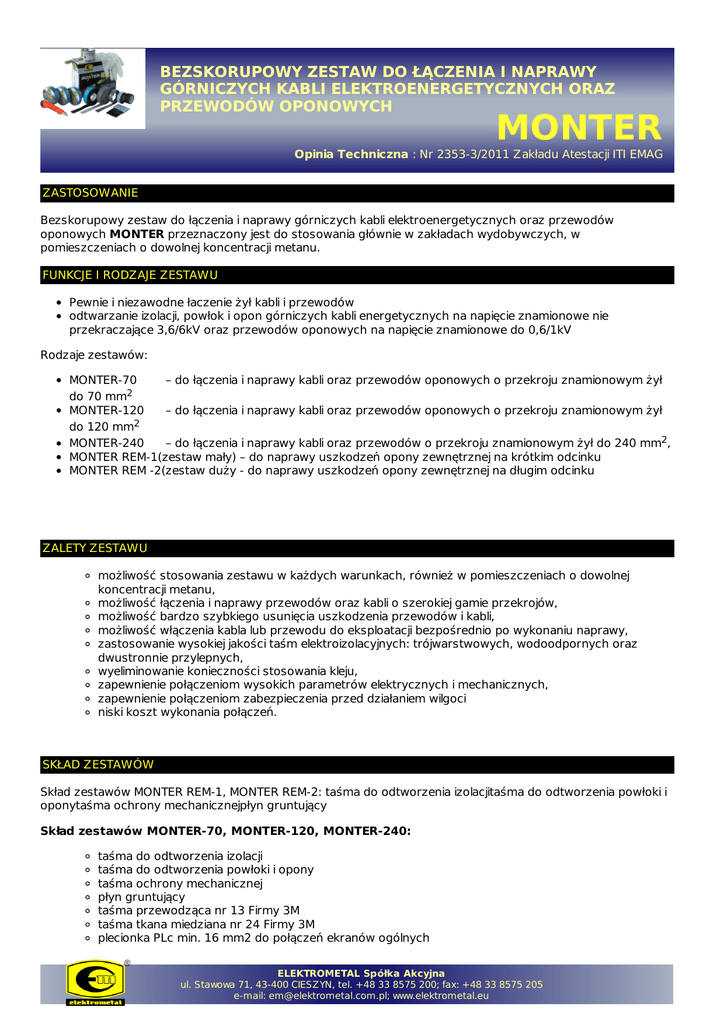

MONTER

BEZSKORUPOWY ZESTAW DO ŁĄCZENIA I NAPRAWY
GÓRNICZYCH KABLI ELEKTROENERGETYCZNYCH ORAZ
PRZEWODÓW OPONOWYCH
MONTER
Opinia Techniczna : Nr 2353-3/2011 Zakładu Atestacji ITI EMAG
ZASTOSOWANIE
Bezskorupowy zestaw do łączenia i naprawy górniczych kabli elektroenergetycznych oraz przewodów
oponowych MONTER przeznaczony jest do stosowania głównie w zakładach wydobywczych, w
pomieszczeniach o dowolnej koncentracji metanu.
FUNKCJE I RODZAJE ZESTAWU
Pewnie i niezawodne łaczenie żył kabli i przewodów
odtwarzanie izolacji, powłok i opon górniczych kabli energetycznych na napięcie znamionowe nie
przekraczające 3,6/6kV oraz przewodów oponowych na napięcie znamionowe do 0,6/1kV
Rodzaje zestawów:
MONTER-70
– do łączenia i naprawy kabli oraz przewodów oponowych o przekroju znamionowym żył
do 70 mm2
MONTER-120
– do łączenia i naprawy kabli oraz przewodów oponowych o przekroju znamionowym żył
do 120 mm2
MONTER-240
– do łączenia i naprawy kabli oraz przewodów o przekroju znamionowym żył do 240 mm2,
MONTER REM-1(zestaw mały) – do naprawy uszkodzeń opony zewnętrznej na krótkim odcinku
MONTER REM -2(zestaw duży - do naprawy uszkodzeń opony zewnętrznej na długim odcinku
ZALETY ZESTAWU
możliwość stosowania zestawu w każdych warunkach, również w pomieszczeniach o dowolnej
koncentracji metanu,
możliwość łączenia i naprawy przewodów oraz kabli o szerokiej gamie przekrojów,
możliwość bardzo szybkiego usunięcia uszkodzenia przewodów i kabli,
możliwość włączenia kabla lub przewodu do eksploatacji bezpośrednio po wykonaniu naprawy,
zastosowanie wysokiej jakości taśm elektroizolacyjnych: trójwarstwowych, wodoodpornych oraz
dwustronnie przylepnych,
wyeliminowanie konieczności stosowania kleju,
zapewnienie połączeniom wysokich parametrów elektrycznych i mechanicznych,
zapewnienie połączeniom zabezpieczenia przed działaniem wilgoci
niski koszt wykonania połączeń.
SKŁAD ZESTAWÓW
Skład zestawów MONTER REM-1, MONTER REM-2: taśma do odtworzenia izolacjitaśma do odtworzenia powłoki i
oponytaśma ochrony mechanicznejpłyn gruntujący
Skład zestawów MONTER-70, MONTER-120, MONTER-240:
taśma do odtworzenia izolacji
taśma do odtworzenia powłoki i opony
taśma ochrony mechanicznej
płyn gruntujący
taśma przewodząca nr 13 Firmy 3M
taśma tkana miedziana nr 24 Firmy 3M
plecionka PLc min. 16 mm2 do połączeń ekranów ogólnych
ELEKTROMETAL Spółka Akcyjna
ul. Stawowa 71, 43-400 CIESZYN, tel. +48 33 8575 200; fax: +48 33 8575 205
e-mail: [email protected]; www.elektrometal.eu
taśma wypełniająca
drut miedziany lub opaska zaciskowa, a w wersji droższej - zaciski sprężynowe
łączniki kablowe lub złączki przewodowe (wg zamówienia)
