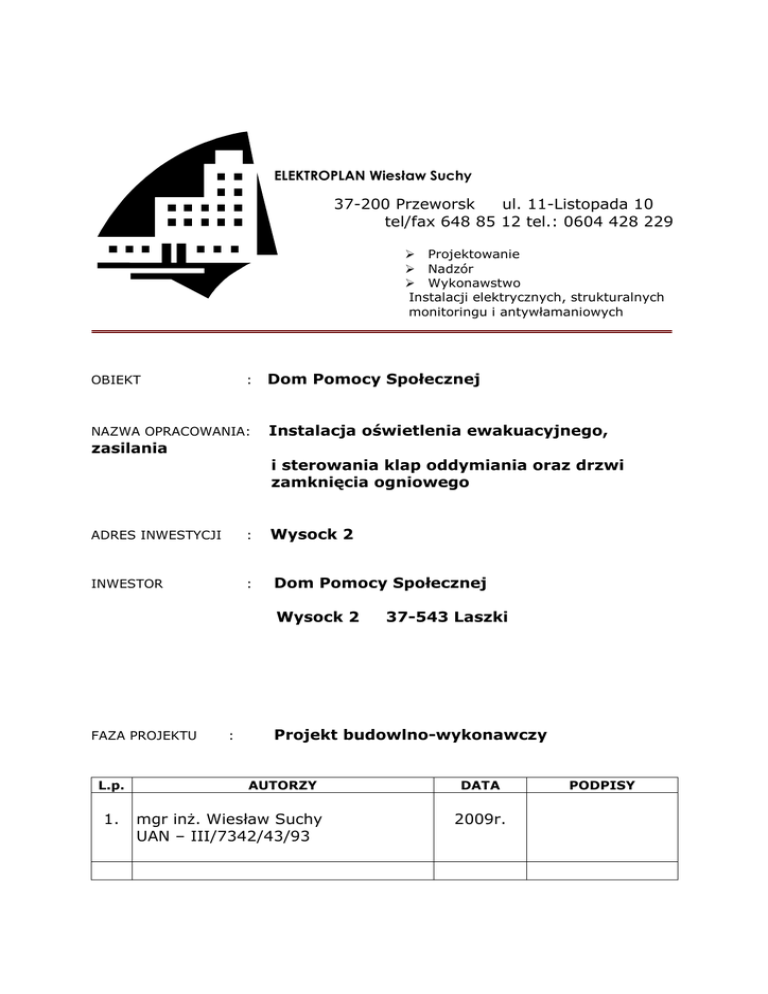

ELEKTROPLAN Wiesław Suchy
37-200 Przeworsk
ul. 11-Listopada 10
tel/fax 648 85 12 tel.: 0604 428 229
Projektowanie
Nadzór
Wykonawstwo
Instalacji elektrycznych, strukturalnych
monitoringu i antywłamaniowych
OBIEKT
:
NAZWA OPRACOWANIA:
Dom Pomocy Społecznej
Instalacja oświetlenia ewakuacyjnego,
zasilania
i sterowania klap oddymiania oraz drzwi
zamknięcia ogniowego
ADRES INWESTYCJI
:
Wysock 2
INWESTOR
:
Dom Pomocy Społecznej
Wysock 2
FAZA PROJEKTU
L.p.
1.
:
37-543 Laszki
Projekt budowlno-wykonawczy
AUTORZY
mgr inŜ. Wiesław Suchy
UAN – III/7342/43/93
DATA
2009r.
PODPISY
SPIS ZAWARTOŚCI OPRACOWANIA
1.ZałoŜenia techniczne
1.1
Podstawa opracowania
1.2.
Zawartość opracowania
1.3.
Dane techniczne
2. Opis Techniczny
2.1.
Zasilanie w energię elektryczną
2.2.
Rozliczeniowy pomiar energii elektrycznej
2.3.
Tablice rozdzielcze
2.4.
Instalacja oświetlenia ogólnego
2.5.
Instalacja oświetlenia ewakuacyjnego
2.6.
Instalacja zasilania i serowania klapami oddymiania
2.9.
Instalacja zamknięć ognowych
3. Uwagi końcowe
4. Spis rysunków
1. ZałoŜenia techniczne
Podstawa opracowania
Zlecenie inwestora
Podkłady architektoniczne
Opracowania branŜowe
Obowiązujące przepisy i normy
Zawartość opracowania
Zasilanie w energię elektryczną
Rozliczeniowy pomiar energii elektrycznej
Tablice rozdzielcze
Instalacja oświetlenia ogólnego
Instalacja oświetlenia ewakuacyjnego
Instalacja zasilania i serowania klapami oddymiania
Instalacja zamknięć ogniowych
Uwagi końcowe
Dane techniczne
Napięcie zasilania
- 230/400 V
2. Opis Techniczny
2.1 Zasilanie w energię elektryczną
Obiekt zasilany jest z linii napowietrznej n/n istniejącym przyłączem
energetycznym n/n.
2.2 Rozliczeniowy pomiar energii elektrycznej
Rozliczeniowy pomiar energii elektrycznej istniejący w rozdzielni RG.
2.3 Tablice rozdzielcze
W obiekcie oprócz rozdzielnicy głównej RG istnieją rozdzielnice
obwodowe dla zasilania obwodów na poszczególnych kondygnacjach.
2.4 Instalacja oświetlenia ogólnego
W obiekcie oświetlenie ogólne zrealizowane jest oprawami jarzeniowymi
i Ŝarowymi.
Obwody instalacji zasilane są z tablic rozdzielczych
obwodowych. W tablicach usytuowane są zabezpieczenia obwodów.
Zastosowany osprzęt typu melaminowego podtynkowy, w łazienkach,
piwnicach, oraz pomieszczeniach kuchni osprzęt podtynkowy hermetyczny.
2.5 Instalacja oświetlenia ewakuacyjnego.
Wymagania techniczne dla oświetlenia awaryjnego określa norma PNEN 1838:2002(U). Norma ta w punkcie trzy przejmuje definicje, które róŜnią
się zasadniczo od określonych wcześniej w PN-84/E-02033. PoniŜej
przetoczone zostaną potrzebne definicje w oparciu o w/w normę.
- oświetlenie awaryjne: Oświetlenie przeznaczone do stosowania
podczas awarii zasilania urządzeń oświetlenia podstawowego.
- droga ewakuacyjna: Droga potrzebna do ewakuacji w przypadku
zagroŜenia.
-oświetlenie
ewakuacyjne:
Część
oświetlenia
awaryjnego
zapewniające bezpieczne opuszczenie zagroŜonego miejsca lub
umoŜliwiające uprzednie podjęcie pruby zakończenia potencjalnie
niebezpiecznego procesu.
-Oświetlenie
drogi
ewakuacyjnej:
Część
oświetlenia
ewakuacyjnego mająca na celu zapewnienie, Ŝe droga ewakuacyjna
będzie jednoznacznie zidentyfikowana i wykorzystana bezpiecznie do
ewakuacji.
- wyjście awaryjne: Wyjście przewidziane do uŜytku podczas
zagroŜenia.
Zgodnie z normą podstawową funkcją oświetlenia ewakuacyjnego jest
zapewnienie warunków do bezpiecznego wyjścia z miejsc przybywania osób
w przypadku zaniku oświetlenia podstawowego. Powinno ono umoŜliwić
odnalezienie drogi ewakuacji i właściwego kierunku poruszania się, a takŜe
łatwe zlokalizowanie i uŜycie sprzętu przeciwpoŜarowego i pierwszej pomocy
medycznej.
W celu zapewnienia odpowiedniego natęŜenia oświetlenia oprawy oświetlenia
ewakuacyjnego (odpowiadające normie PN-EN 60 598-2-22) rozmieszczone
zostały w pobliŜu kaŜdych drzwi wejściowych oraz tam gdzie było to
konieczne, aby zwrócić uwagę na potencjalne niebezpieczeństwo lub
umieszczony sprzęt bezpieczeństwa.
Instalację oświetlenia ewakuacyjnego zaprojektowano w korytarzach,
klatkach schodowych i holu wejściowym. Oświetlenie zaprojektowano przy
pomocy opraw z modułem awaryjnym o czasie świecenia t=2h. W stanie
normalnej pracy oprawa jest zasilana z sieci 230V, które powoduje ładowanie
wewnętrznego akumulatora, przy braku napięcia w sieci zasilanie jest
pobierane z wbudowanego wewnątrz oprawy modułu awaryjnego
(akumulatora).Instalację wykonać przewodem YDY 3x1,5mm2 układanym w
listwach elektroinstalacyjnych. Oprawy z modułem awaryjnym oznaczono
symbolem AW.
Zasilanie obwodów oświetlenia ewakuacyjnego wykonać z tych samych
obwodów z których zasilone są oprawy zasilania podstawowego danego
pomieszczenia.
2.6 Instalacja zasilania i sterowania klapami oddymiania
Dla zapewnienia oddymiania dróg ewakuacyjnych budynku DPS-u w
wypadku poŜaru zostały zaprojektowane dwie klapy oddymiające
zamontowane w oknach klatki KS1 i KS2 na piętrze. Klapy mają za zadanie
oddymianie i odprowadzenie ciepła.
Urządzenia oddymiania i odprowadzania ciepła, montowane na budynku ,
wyzwalane są za pomocą central oddymiania.
W skład instalacji oddymiania i odprowadzania ciepła wchodzą:
- centrala oddymiania i odprowadzania ciepła
- zasilanie sieciowe
- awaryjne źródło prądu stałego 24V
- elektryczne napędu z wyłącznikiem krańcowym
- przycisk oddymiania
- przycisk przewietrzania
- czujki dymu
Zespoły oddymiania są indywidualnie zestawiane w zaleŜności od wielkości
instalacji lub specyficznych wymagań.
Część układu zasilana jest prądem 24V, którego zadaniem jest podtrzymanie
funkcjonowania instalacji w ciągu 72 godzin w przypadku zaniku napięcia 230V.
Opis instalacji oddymiania dróg ewakuacyjnych w budynku DPS
Wyszatyce.
Centrale oddymiania RZN 4402 zamontowane będą w pomieszczeniach klatek
schodowych na poziomie piętra. Na suficie klatek schodowych poziomu piętra i
parteru zamontowane będą optyczne czujki dymu DRO 40. Na ścianach klatek
schodowych piętra i parteru w miejscach wskazanych na rzucie kondygnacji
zamontowane będą przyciski oddymiania RT-42ST i przewietrzania LT-43. W
klapach zamontowane będą siłowniki wg. Oddzielnego opracowania .
Instalację naleŜy wykonać w listwach elektroinstalacyjnych PCV. Oddzielić
naleŜy bezwzględnie kable sygnałowe od zasilających.
Instalację wykonać przewodem :
- do czujek dymu – YnTKSY ekw 2x0,8 mm2
- do przycisków oddymiania – YnTKSYekw 5x0,8 mm2
- do przycisku przewietrzania 3x0,8 mm2
- do zasilana siłowników HDGs 3x1,5 mm2
- do zasilania centrali YDY 3x1,5 mm2
- zabezpieczenie w tablicy S302 B 10A.
W przypadku wykrycia źródła poŜaru przez optyczną czujkę dymu sygnał z
czujki zostanie przekazany do centrali oddymiania a ta z kolei uruchomi
siłownik i nastąpi otwarcie klapy. Klapę oddymiania moŜna otworzyć naciskając
przycisk oddymiania RT-42, tym samym przyciskiem moŜemy spowodować
zamknięcie klapy.
Przycisk przewietrzania moŜe spowodować otwieranie klapy na wymaganą odległość.
Ponadto naleŜy połączyć zestyki sygnałowe central odymiania z istniejącą centralą
instalacji przeciw poŜarowej. Połączenie wykonać przewodem YnTKSY 3x0,8 mm2.
Sposób wykonania instalacji pokazany jest na rzutach kondygnacji . Schemat
podłączenia przedstawia rys. nr 5.
2.7 Instalacja zamknięć ogniowych
W celu wydzielenia dróg ewakuacyjnych oddzielających klatki
schodowe zastosowano drzwi zamknięcia ogniowego. Do zamykania drzwi na
wypadek poŜaru w budynku zastosowano centralę zamknięcia ogniowego BAZ
04 wraz z czujkami poŜarowymi przyciskiem zwalniającym i chwytakami
elektromagnetycznymi. Centralę naleŜy montować w miejscu dobrej cyrkulacji
powietrza, wskaźniki diodowe centrali muszą być dobrze widoczne. Centrala
słuŜy do sterowania chwytakami elektromagnetycznymi w systemach
zamknięcia ogniowego. Chwytaki utrzymują drzwi i bramy stanowiące
zamknięcie ogniowe w pozycji otwartej umoŜliwiając przemieszczanie się osób i
towarów. Zadziałanie automatycznej czujki poŜarowej lub ręcznego przycisku
zwalniającego powoduje odłączenie od chwytaka napięcia zasilającego magnes.
Pod
wpływem
samozamykacza
drzwi
zamykają
się
zapobiegając
rozprzestrzenianie się ognia na inne części budynku. Przycisk zwalniający naleŜy
zamontować w pobliŜu zamknięcia ogniowego w widocznym i łatwo dostępnym
miejscu.
Przy montaŜu instalacji zamknięcia ogniowego niedopuszczalne jest
wiercenie lub w inny sposób naruszenie konstrukcji bram i drzwi
słuŜących jako zamknięcie ogniowe.
Sposób wykonania instalacji pokazany jest na rzutach kondygnacji . Schemat
podłączenia przedstawia rys. nr 6. Instalację wykonać w listwach
elektroinstalacyjnych, zachowując oddzielenie przewodów zasilania 230V od
przewodów sygnałowych 24V. Ponadto naleŜy połączyć zestyki sygnałowe
central odymiania z istniejącą centralą instalacji przeciw poŜarowej. Połączenie
wykonać przewodem YnTKSY 3x0,8 mm2.
3. Uwagi końcowe
Całość prac wykonać zgodnie z obowiązującymi normami i
przepisami
Wykonanie prac bezwzględnie koordynować z pozostałymi branŜami
Na etapie wykonawstwa dopuszcza się na odcinku wspólnym dla
przewodów 230V i 24V zastosować listwy elektroinstalacyjne z
przegrodą izolacyjną
Symbole i opisy poszczególnych urządzeń zastosowanych w
projekcie opisano w Legendzie na rys. nr 4.
4. Spis rysunków
NR E1 – Oświetlenie ewakuacyjne, zasilanie i serowanie klapami oddymiania
oraz drzwi przegrody ogniowej – rzut parteru
NR E2 - Oświetlenie ewakuacyjne, zasilanie i serowanie klapami oddymiania
oraz drzwi przegrody ogniowej – rzut parteru
NR 3 - Oświetlenie ewakuacyjne, zasilanie i serowanie klapami oddymiania
oraz drzwi przegrody ogniowej – rzut parteru
NR 4 - Oświetlenie ewakuacyjne, zasilanie i serowanie klapami oddymiania
oraz drzwi przegrody ogniowej – rzut parteru
NR 5 - Schemat systemu oddymiania klapy dymowej na klatce schodowej
NR 6 - Schemat połączeń instalacji odcięcia ogniowego
5. Oświadczenie projektanta
Zgodnie z art. 20 ustawy z dnia 7 lipca 1994r – Prawo budowlane
( jednolity tekst Dz.U. z 2003r Nr 207, poz. 2016 z późniejszymi zmianami)
oświadczamy,
Ŝe
projekt
budowlany
Instalacji oświetlenia
ewakuacyjnego, zasilania i sterowania klapami dymnymi i drzwiami
odcięcia ogniowego w budynku DPS Wysock opracowany został w
sposób zgodny z wymogami w/w ustawy obowiązującymi przepisami
normami oraz zasadami wiedzy technicznej.
