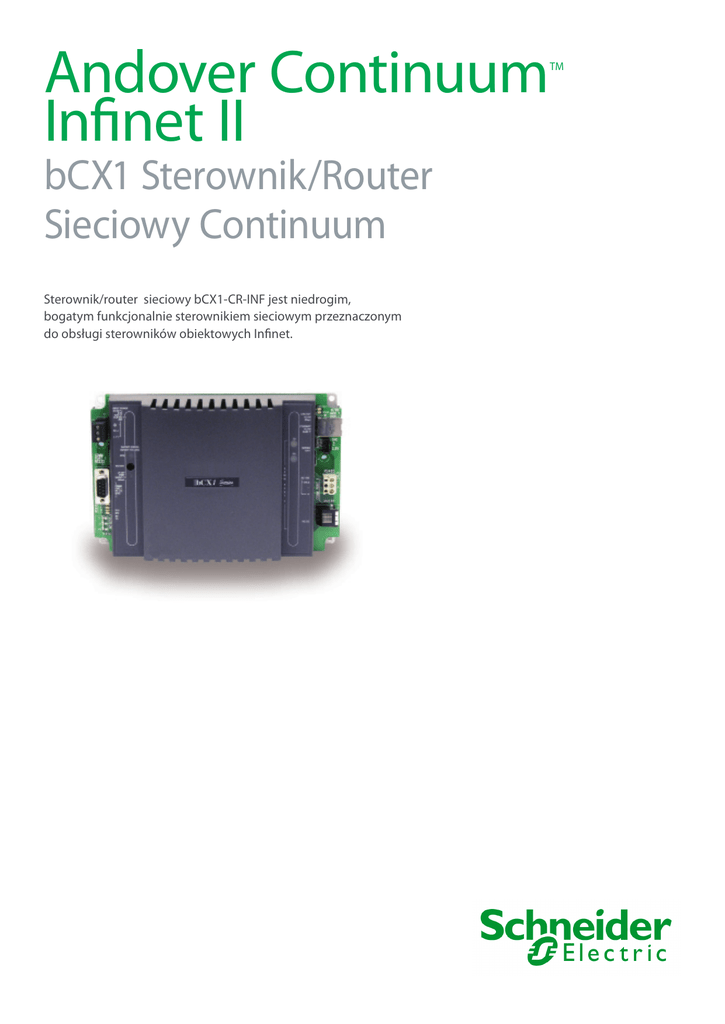

Andover Continuum
Infinet II
bCX1 Sterownik/Router
Sieciowy Continuum
Sterownik/router sieciowy bCX1-CR-INF jest niedrogim,
bogatym funkcjonalnie sterownikiem sieciowym przeznaczonym
do obsługi sterowników obiektowych Infinet.
TM
02
Andover Continuum Infinet II
bCX1 bCX1 Sterownik/Router
Sieciowy Continuum
Opis produktu
Sterownik bCX1 posiada w pełni
funkcjonalny port komunikacyjny
Ethernet 10/100 Mbs i obsługuje do 127
sterowników obiektowych Infinet oraz
posiada dodatkowy port komunikacyjny
do wykorzystania dla komunikacji
modemowej lub do zainstalowania
driverów PE lub XDriverów. Jako
wielofunkcyjny sterownik sieciowy
zapewnia pełną kontrolę nad sterownikami
obiektowymi oraz dostarcza łatwy w
użytkowaniu interfejs webowy.
CHARAKTERYSTYKA PRODUKTU
• Port Ethernet 10/100
• Port rozszerzenia dla modułów we/wy oraz
wyświetlacza z serii xP
• Pamięć Flash zapewnia najwyższą
niezawodność – zawiera programy użytkowe,
system operacyjny i dane robocze
• Pamięć Flash pozwala na łatwą i bezpośrednią
aktualizację oprogramowania
• Obsługa komunikacji modemowej
• Wbudowany serwer webowy
• Monitorowanie SNMP
• Alarmowanie SNMP
• Wsparcie dla XDriverów 2-giej generacji
Sterownik bCX1 dostarcza także interfejs TCP/IP do
własnych stron webowych, jak również umożliwia
monitorowanie SNMP oraz opcjonalnie alarmowanie
SNMP. Dodatkowo bCX1 pozwala na dołączanie
modułów wejść/wyjść z serii xP.
Łatwość konfiguracji
Sterownik bCX1 został zaprojektowany w sposób
umożliwiający łatwą instalację. Wszystkie ustawienia
konfiguracyjne jak adres IP etc. są wykonywane
poprzez standardową przeglądarkę webową
i zapamiętywane w pamięci Flash. Wszystkie
listwy zaciskowe są rozłączne, co zdecydowanie
ułatwia instalację, wcześniejsze okablowywanie
szaf automatyki oraz serwisowanie i wymianę
sterowników. Diody sygnalizacyjne LED pozwalają
na pełną diagnostykę działania sterownika i stanu
pracy portów komunikacyjnych.
Obsługa komunikacji modemowej
Wszystkie sterowniki z serii bCX1 są dostępne
poprzez komunikację modemową. Stacja robocza
Cyberstation może zostać skonfigurowana do
komunikacji ze sterownikami bCX1 poprzez sieć LAN/
WAN lub poprzez modem.
Schneider Electric Buildings Polska Sp. z o.o. , ul. Rzymowskiego 53, 02-697 Warszawa, tel.: +48 22 313 24 10, fax: +48 22 313 24 11 www.schneider-electric.com/buildings
SDS-INFINET-BCX1-A4.BU.N.EN.10.2008.0.00.CC
03
Andover Continuum Infinet II
bCX1 Sterownik Router
Opis produktu (ciąg dalszy)
Zaawansowane zarządzanie pamięcią Flash
Wymiary (szkic)
Sterowniki bCX1 posiadają nieulotną pamięć RAM
typu Flash dla systemu operacyjnego, programów
użytkowych oraz danych roboczych. Po zaniku
napięcia zasilania sieciowego, wbudowany na
płycie głównej akumulator umożliwia bezpieczny transfer nastaw, trendów oraz innych danych
roboczych do pamięci Flash. Po powrocie napięcia
zasilającego programy użytkowe oraz dane robocze
mogą być odtworzone. Backup pamięci RAM i
ustawienia odtwarzania są konfigurowalne. System
operacyjny zawarty w pamięci Flash pozwala na
łatwą aktualizację wersji.
Typy sterowników
Sterownik bCX1 oznaczony jako “-CR” zawiera w sobie
w pełni funkcjonalny sterownik programowalny oraz
router do obsługi sieci sterowników obiektowych
Infinet.
Programowanie — Pamięć sterownika bCX1-
CR-INF może zawierać programy użytkowe,
harmonogramy, alarmy oraz dane. Obiektowy
język programowania Plain English® umożliwia
łatwe zastosowanie dowolnie skomplikowanych
algorytmów. Programowanie sterownika bCX1CR-INF odbywa się za pośrednictwem stacji
roboczej Continuum w wersji 1.7 lub wyższej.
Programy, baza danych personelu, logi i alarmy
przechowywane i wykonywane są bezpośrednio
w sterowniku.
WebServer — Korzystając z języka programowania
Plain English® można tworzyć w sterowniku bCX1
standardowe strony HTML, łatwe do wykorzystania
poprzez przeglądarkę webową w celu zmiany
wartości nastaw czy nadzoru. Strony webowe
w sterowniku bCX1 mogą być projektowane
w dowolny sposób, według indywidualnych
wymagań użytkownika
Dodatkowe we/wy — Sterownik bCX1-CR-INF posiada
specjalny port rozszerzeń pozwalający na dołączanie
dodatkowych 2 modułów wejść/wyjść. Dostępne
moduły to xPDI8, xPDO2, xPDO4, xPAO2, xPAO4,
xPUI4, xPBD4 oraz xPBA4. Dodatkowo można
dołączyć moduł lokalnego wyświetlacza xP-Display.
Schneider Electric Buildings Polska Sp. z o.o. , ul. Rzymowskiego 53, 02-697 Warszawa, tel.: +48 22 313 24 10, fax: +48 22 313 24 11 www.schneider-electric.com/buildings
SDS-INFINET-BCX1-A4.BU.N.EN.10.2008.0.00.CC
04
Andover Continuum Infinet II
bCX1 Sterownik Router
Opis produktu (ciąg dalszy)
SNMP — Sterownik bCX1 posiada standardowo
Zasilanie i komunikacja
wbudowaną funkcję monitoringu SNMP, która
umożliwia współpracę z otwartymi platformami
typu HP OpenView i innymi. Wersje bCX1-CR mogą
opcjonalnie wysyłać alarmy w standardzie SN.
Wsparcie dla XDriverów — Sterowniki sieciowe
Andover Continuum Infinet bCX1 dostępne są ze wsparciem XDriverów 2. generacji Andover
Continuum. XDrivery ułatwiają połączenia
z urządzeniami innych producentów. Takie
ozwiązanie upraszcza projektowanie systemu, dzięki
bęzpośredniej komunikacji z protokołami i stanowi
idealne rozwiązanie dla zitegrowanego zarządzania
budynkiem.
Zasilanie
Port komunikacyjny RS-485
Port komunikacyjny RS-232 Schneider Electric Buildings Polska Sp. z o.o. , ul. Rzymowskiego 53, 02-697 Warszawa, tel.: +48 22 313 24 10, fax: +48 22 313 24 11 www.schneider-electric.com/buildings
SDS-INFINET-BCX1-A4.BU.N.EN.10.2008.0.00.CC
05
Andover Continuum Infinet II
bCX1 Sterownik Router
Opis produktu (ciąg dalszy)
05
bCX1 Sterownik/Router
Elektryczne
Komunikacja
Przełączniki / diody LED
Zasilanie:
TCP/IP:
Diody sygnalizacyjne LED:
24VAC, +10% -15%, 50/60 Hz
10/100 BaseT* CPU
lub 12-28 VDC
Infinet:
COMM1: TD-232 Transmit Data- RS-232
Pobór mocy: 40 VA, 25W
RS-485, maks. do 127 urządzeń
RD-232 Receive Data-RS-232
Zabezpieczenie przeciążeniowe:
Prędkość transmisji, Infinet: bezpiecznik 3.0 A
300 Bd …19.2 KBd
RTS-232Request to Send
Zabezpieczenie przepięciowe:
Długość magistrali RS-485:
ETHERNET Link/Act 10/100 Mbps
warystor tlenkowy
Standardowo 1220 m, moduły
COMM2:
wzmacniające InfiLink umożliwiają
TD-485 Transmit Data-RS-485
konfigurację dłuższych segmentów. RD-485 Receive Data-RS-485
Zegar czasu rzeczywistego: podtrzymywany bateryjnie
Praca CPU (Infinet=żółty)
DCD-232 Data Carrier Detect
Kabel magistrali RS-485:
Mechaniczne
Niskopojemnościowa, ekranowana skrętka
EXPANSION PORT PWR
Środowisko pracy:
jednoparowa
obecność zasilania +24VDC dla modułów
0…+49°C, 10…95% RH (bez kondensacji)
* automatyczna detekcja polaryzacji
rozszerzeń
Wymiary:
przewodów
Przełączniki:
139 x 213 x 62 [mm] (wys. x szer. x gł.)
Waga:
Złącza
RESTART - restart CPU
0.508 kg
Zasilanie:
IP ADDRESS RESET: ustawianie wstępnego
Obudowa:
3-zaciskowa listwa rozłączna
IP20. Palność zgodna z UL94-5VB.
Komunikacja:
Zabudowa:
Ethernet RJ-45
wewnątrz szafy elektrycznej
Montaż
Comm1:
Panel montowania
gniazdo DB9, męskie-DTE
adresu IP
Comm2:
Bateria
RS-485 Infinet: 3-zaciskowa listwa
Parametry:
rozłączna RS-232: RJ-45
Typ: wymienna, ładowalna bateria niklowo-
Port serwisowy: 4-zaciskowa listwa
wodorkowa (NiMh); Czas podtrzymania
rozłącznalub RJ-45 (gdy RS-485 jest
pamięci RAM: 30 dni (ciągłego zaniku
nieużywany) (tylko 3 z 8 pinów aktywne:
zasilania) Dane pamiętane w pamięci Flash
RxD, TxD, GND)
UWAGA: Pełne naładowanie baterii po
Port rozszerzeń: 4-stykowe gniazdo
całkowitym rozładowaniu następuje po 33
wtykowe
godzinach ciągłego zasilania
Schneider Electric Buildings Polska Sp. z o.o. , ul. Rzymowskiego 53, 02-697 Warszawa, tel.: +48 22 313 24 10, fax: +48 22 313 24 11 www.schneider-electric.com/buildings
SDS-INFINET-BCX1-A4.BU.N.EN.10.2008.0.00.CC
06
Andover Continuum Infinet II
bCX1 Sterownik Router
Opis produktu (ciąg dalszy)
N1831
bCX1 Sterownik/Router
Ogólne
Certyfikaty
Pamięć: 32MB SDRAM, 16MB FLASH
UL/CUL 916, FCC CFR 47 Part 15,
Procesor: Motorola 32-bit Coldfire, 66 MHz
ICES-003, EN55022, AS/NZS 3548,
Konfiguracja sieciowa:
Class A, VCCI, EN61000-6-1, CE
Poprzez interfejs webowy
Kompatybilność:
CyberStation 1.7 lub wyższa)
Typy
Andover Continuum Infinet
Controller/Routers
BCX1-CR-0-INF
Controller/Router, 0 sterowników, Infinet
BCX1-CR-8-INF
Controller/Router, 8 sterowników, Infinet
BCX1-CR-32-INF
Controller/Router, 32 sterowników, Infinet
BCX1-CR-64-INF
Controller/Router, 64 sterowników, Infinet
BCX1-CR-127-INF
Controller/Router, 127 sterowników, Infinet
Opcje
-RA Redundant Alarming Option
-SA SNMP Alarming Option
-S Smoke Control Option
-X1 or -X2
XDriver Enabled for CommPort
Prawa autorskie © 2008, TAC
Wszystkie wymienione w dokumencie marki, znaki towarowe i zarejestrowane znaki towarowe są własnością odpowiednich firm i instytucji. Informacje zawarte w tym dokumencie mogą ulec zmianie bez uprzedniego powiadomienia.
1 października 2009, TAC przyjął nazwę Schneider Electric, tworząc w ramach organizacji pion Buildings Business. Wizualizacja dokumentu została uaktualniona według
standardów korporacyjnych Schneider Electric. Treść dokumentu pozostała bez zmian, jest zgodna z dawnymi kartami katalogowymi TAC.
