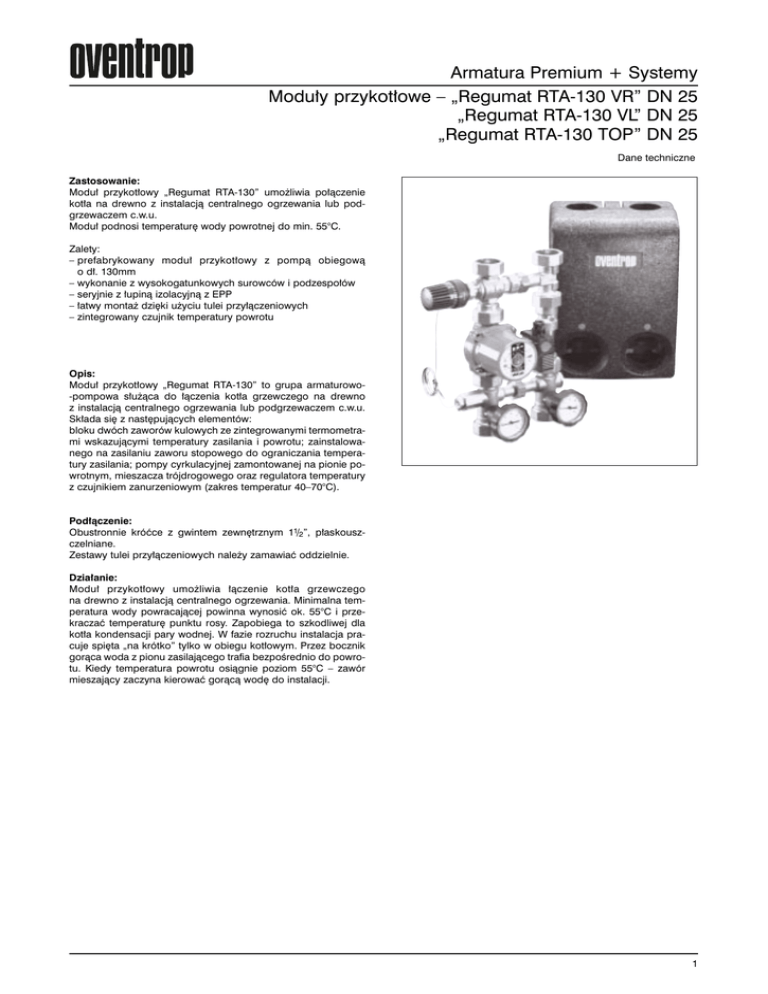

oventrop regumat

Armatura Premium + Systemy
Modu∏y przykot∏owe – „Regumat RTA-130 VR” DN 25
„Regumat RTA-130 VL” DN 25
„Regumat RTA-130 TOP” DN 25
Dane techniczne
Zastosowanie:
Modu∏ przykot∏owy „Regumat RTA-130” umo˝liwia po∏àczenie
kot∏a na drewno z instalacjà centralnego ogrzewania lub podgrzewaczem c.w.u.
Modu∏ podnosi temperatur´ wody powrotnej do min. 55°C.
Zalety:
– prefabrykowany modu∏ przykot∏owy z pompà obiegowà
o d∏. 130mm
– wykonanie z wysokogatunkowych surowców i podzespo∏ów
– seryjnie z ∏upinà izolacyjnà z EPP
– ∏atwy monta˝ dzi´ki u˝yciu tulei przy∏àczeniowych
– zintegrowany czujnik temperatury powrotu
Opis:
Modu∏ przykot∏owy „Regumat RTA-130” to grupa armaturowo-pompowa s∏u˝àca do ∏àczenia kot∏a grzewczego na drewno
z instalacjà centralnego ogrzewania lub podgrzewaczem c.w.u.
Sk∏ada si´ z nast´pujàcych elementów:
bloku dwóch zaworów kulowych ze zintegrowanymi termometrami wskazujàcymi temperatury zasilania i powrotu; zainstalowanego na zasilaniu zaworu stopowego do ograniczania temperatury zasilania; pompy cyrkulacyjnej zamontowanej na pionie powrotnym, mieszacza trójdrogowego oraz regulatora temperatury
z czujnikiem zanurzeniowym (zakres temperatur 40–70°C).
Pod∏àczenie:
Obustronnie króçce z gwintem zewn´trznym 11/2”, p∏askouszczelniane.
Zestawy tulei przy∏àczeniowych nale˝y zamawiaç oddzielnie.
Dzia∏anie:
Modu∏ przykot∏owy umo˝liwia ∏àczenie kot∏a grzewczego
na drewno z instalacjà centralnego ogrzewania. Minimalna temperatura wody powracajàcej powinna wynosiç ok. 55°C i przekraczaç temperatur´ punktu rosy. Zapobiega to szkodliwej dla
kot∏a kondensacji pary wodnej. W fazie rozruchu instalacja pracuje spi´ta „na krótko” tylko w obiegu kot∏owym. Przez bocznik
goràca woda z pionu zasilajàcego trafia bezpoÊrednio do powrotu. Kiedy temperatura powrotu osiàgnie poziom 55°C – zawór
mieszajàcy zaczyna kierowaç goràcà wod´ do instalacji.
1
Powrót
od kot∏a
Rücklauf
vom
HK / Pufferspeicher
na drewno/zasobnika
Powrót
odvom
kot∏a
Rücklauf
na HK
drewno/zasobnika
/ Pufferspeicher
125
125
105
1
G 1 ⁄2
1
365
322
322
365
G 1 ⁄2
G 11⁄2
G 11⁄2
250
Rücklauf
Powrót
do kot∏a
zum Kessel
250
Vorlauf
Zasilanie
od kot∏a
vom Kessel
Vorlauf
Zasilanie
od kot∏a
vom Kessel
„Regumat RTA 130 VR“ DN 25
„Regumat RTA 130 VL“ DN 25
Durchflussdiagramm
„Regumat
RTA-130“
Diagram
przep∏ywu „Regumat
RTA-130”
DNDN
25 25
Vorlauf
Zasilanie
vom Kessel
250
Druckverlust
Strata ciÊnienia pp[mbar]
[mbar]
Rücklauf
Powrót
zum Kessel
do kot∏a
Rücklauf
Powrót
do kot∏a
zum Kessel
Strata ciÊnieniap p
[Pascal]
Druckverlust
[Pascal]
105
Zasilanie
do kot∏a
zum
Vorlauf
na drewno/zasobnika
HK / Pufferspeicher
Zasilanie
do kot∏a
Vorlauf zum
na
/ Pufferspeicher
HKdrewno/zasobnika
od kot∏a
322
365
G 11⁄2
G 11⁄2
105
. .3
Przep∏yw
V [l/h]
Durchfluss
V [m
/h]
125
Powrót
od vom
kot∏a
Rücklauf
HK / Pufferspeicher
na drewno/zasobnika
Zasilanie
do kot∏a
Vorlauf zum
/ Pufferspeicher
naHKdrewno/zasobnika
„Regumat RTA 130 TOP“ DN 25
Dane techniczne:
Ârednica nominalna
Maksymalne ciÊnienie
Maksymalna temperatura
Wspó∏czynnik kvs
Temperatura otwarcia
obiegu instalacji c.o.
2
DN 25
10 bar
120°C
3,9
55°C (pozycja 4)
CiÊnienie otwarcia
zaworu stopowego
WysokoÊç ∏upiny izolacyjnej
SzerokoÊç ∏upiny izolacyjnej
Rozstaw osi
20 mbar
365 mm
250 mm
125 mm
