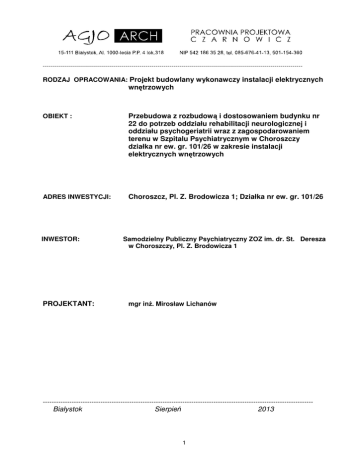

RODZAJ OPRACOWANIA: Projekt budowlany wykonawczy instalacji elektrycznych
wn trzowych
OBIEKT :
Przebudowa z rozbudow i dostosowaniem budynku nr
22 do potrzeb oddziału rehabilitacji neurologicznej i
oddziału psychogeriatrii wraz z zagospodarowaniem
terenu w Szpitalu Psychiatrycznym w Choroszczy
działka nr ew. gr. 101/26 w zakresie instalacji
elektrycznych wn trzowych
ADRES INWESTYCJI:
Choroszcz, Pl. Z. Brodowicza 1; Działka nr ew. gr. 101/26
INWESTOR:
PROJEKTANT:
Samodzielny Publiczny Psychiatryczny ZOZ im. dr. St. Deresza
w Choroszczy, Pl. Z. Brodowicza 1
mgr in . Mirosław Lichanów
--------------------------------------------------------------------------------------------------------------------------
Białystok
Sierpie
2013
1
---------------------------------------------------------------------------------------------------------------------------------
ZAWARTO
OPRACOWANIA
1. Opis techniczny
2. Rysunki techniczne
1. Schemat ideowy zasilania i zł cze kablowe bud. Nr 22
2. Schemat ideowy zasilania rozdzielnic i wlz
3. Schemat ideowy zasilania cz ci odbiorczej RGNN
4. Rozdzielnica RGNN
5. Schemat ideowy zasilania tablicy T-0.1
6. Tablica T-0.1
7. Schemat ideowy zasilania tablicy T-1.1
8. Tablica T-1.1
9. Schemat ideowy zasilania tablicy T-1.2
10. Tablica T-1.2
11. Schemat ideowy zasilania tablicy T-1.3
12. Tablica T-1.3
13. Schemat ideowy zasilania tablicy T-2.1
14. Tablica T-2.1
15. Schemat ideowy zasilania tablicy T-2.2
16. Tablica T-2.2
17. Schemat ideowy zasilania tablicy T-2.3
18. Tablica T-2.3
19. Schemat ideowy zasilania tablicy T-3.1
20. Tablica T-3.1
21. Schemat zasilania sygnalizacji gazów medycznych
22. Schemat ideowy okablowania strukturalnego
23. Schemat ideowy okablowania dla TV
24. Schemat ideowy centralek klap dymowych
25. Schemat ideowy instalacji domofonowej
26. Schemat ideowy instalacji przyzewowej – parter strona lewa
27. Schemat ideowy instalacji przyzewowej – centralka
28. Schemat ideowy instalacji przyzewowej – parter strona prawa
29. Schemat ideowy instalacji przyzewowej – centralka
30. Schemat ideowy instalacji przyzewowej – I pi tro strona lewa
31. Schemat ideowy instalacji przyzewowej – centralka
32. Schemat ideowy instalacji przyzewowej – I pi tro strona prawa
33. Schemat ideowy instalacji przyzewowej – centralka
34. Przykładowe rozwi zanie instalacji przyzewowej
35. Przykładowe rozwi zanie poł cze wyrównawczych miejscowych w
łazience
36. Przykładowe rozwi zanie sterowania wentylatorków wywiewnych
łazienek i WC
37. Schemat ideowy zasilania oraz podł czenia RZS1
38. Schemat ideowy zasilania oraz podł czenia RZS2
39. Schemat ideowy zasilania i sterowania turbo wentylatorków dachowych
RZS3
2
---------------------------------------------------------------------------------------------------------------------------------
40. Schemat ideowy zasilania i sterowania turbo wentylatorków dachowych
RZS4
41. Schemat ideowy zasilania i sterowania turbo wentylatorków dachowych
RZS5
42. Rzut piwnic – instalacje elektryczne gniazdowe
43. Rzut piwnic – instalacje elektryczne o wietleniowe
44. Rzut parteru – instalacje elektryczne gniazdowe
45. Rzut parteru – instalacje elektryczne o wietleniowe
46. Rzut I pi tra – instalacje elektryczne gniazdowe
47. Rzut I pi tra – instalacje elektryczne o wietleniowe
48. Rzut II pi tra – instalacje elektryczne gniazdowe
49. Rzut II pi tra – instalacje elektryczne o wietleniowe
50. Rzut dachu – instalacje elektryczne
3
---------------------------------------------------------------------------------------------------------------------------------
OPIS TECHNICZNY
do projektu budowlanego/wykonawczego: Przebudowa z rozbudow i
dostosowaniem budynku nr 22 do potrzeb oddziału rehabilitacji
neurologicznej i oddziału psychogeriatrii wraz z zagospodarowaniem
terenu w Szpitalu Psychiatrycznym w Choroszczy działka nr ew. gr.
101/26 w zakresie instalacji elektrycznych wn trzowych
1. Podstawa opracowania
-
zlecenie Inwestora
podkłady budowlane
wytyczne technologiczne
inwentaryzacja stanu istniej cego
obowi zuj ce przepisy i normy
2. Stan istniej cy
Budynek nr 22 - 2-pi trowy z podpiwniczeniem cz ciowo nieu ytkowanym.
Instalacje elektryczne w cz ci nieu ytkowej piwnic zgodnie z decyzj Inwestora nie s
przedmiotem opracowania. Zasilanie budynku z istniej cego zł cza kablowego ZK-3a.
Tablica główna i wył cznik główny na parterze na klatce schodowej. Istniej ce tablice
rozdzielcze na poszczególnych kondygnacjach wyeksploatowane ; obwody odbiorcze
zabezpieczone bezpiecznikami topikowymi BiGk. Cało
instalacji wn trzowej–
wyeksploatowana. Dach budynku dwu- i jednospadowy z istniej c wyremontowan
instalacj odgromow . Instalacja odgromowa pozostaje bez zmian nie jest tematem
niniejszego opracowania.
3. Zakres opracowania
Opracowanie obejmuje projekt budowlany/wykonawczy istniej cego budynku nr 22
w zakresie instalacji elektrycznych wewn trznych.
4. Zasilanie projektowane
Dla zasilania istniej cego budynku projektuje si wymian zł cza kablowego ZK-3a
na zewn trz budynku w miejscu pokazanym na rzucie parteru. Kable zasilaj ce zł cze
w budynku nr 22 pozostaj bez zmian (nie s tematem niniejszego opracowania). Do
projektowanej rozdzielnicy RGNN uło y Lz zgodnie ze schematem zasilania.
Rozdzielnic RGNN projektuje si w wykonaniu wolnostoj cym na parterze budynku w
miejscu pokazanym na rzucie parteru. W rozdzielnicy RGNN projektuje si
zabezpieczenia tablic pi trowych oraz cz
odbiorcz wiatła i siły.
Istniej ca tablica T-G oraz tablice pi trowe nie b d wykorzystane do zasilania nowo
projektowanych obwodów; nale y je zdemontowa . Wszystkie instalacje odbiorcze
zwi zane z modernizowanymi pomieszczeniami nale y zdemontowa , nie b d one
wykorzystane ze wzgl du na to, e nie odpowiadaj one obecnie obowi zuj cym
4
---------------------------------------------------------------------------------------------------------------------------------
przepisom, s wyeksploatowane oraz zmienia si układ pomieszcze . Demonta
istniej cych instalacji nie jest obj ty opracowaniem. Moc szczytowa opracowywanego
budynku mie ci si w ramach całkowitej mocy przył czeniowej istniej cego kompleksu
budynków Szpitalnych Szpitala Psychiatrycznego w Choroszczy.
5. Tablice rozdzielcze
Dla zasilania odbiorów projektuje si w miejscach pokazanych na rzutach zestawy
tablic pi trowych. Do zabezpieczenia poszczególnych obwodów zastosowane b d
wył czniki instalacyjne typu S- jedno i trójfazowe. Zabezpieczenia tablic przewiduje si
wył cznikami ró nicowo-pr dowymi oraz rozł cznikami bezpiecznikowymi. Rozdzielnice
wykona w obudowach min. IP40. Przy głównych wej ciach do budynku projektuje si
umieszczenie przycisków w obudowie czerwonej z szybk do stłuczenia. Pełni one
b d funkcj „wył cznika głównego p.po .” budynku. Po zbiciu szybki i wci ni ciu
przycisku zostanie odł czone napi cie z całego budynku. Nast pi tak e automatyczne
zał czenie o wietlenia ewakuacyjnego (awaryjnego) budynku. Schematy zasilania i
bilans mocy – w zał czeniu.
6. Wewn trzne linie zasilaj ce
Wszystkie wlz projektuje si wykona kablami pi cio yłowymi typu YKY o. Ci gi
poziome wlz układa na korytkach instalacyjnych w przestrzeni pomi dzy stropem
wła ciwym a podwieszanym za ci gi pionowe wlz projektuje si układa w bruzdach
p/t. Schematy wlz pokazano na rysunkach (w zał czeniu). Sprawdzenie ochrony
głównych wlz przed pr dem przeci eniowym pokazano na rysunkach (w zał czeniu).
Zabezpieczenia wlz przewiduje si rozł czniko-bezpiecznikami znajduj si one w
rozdzielnicy głównej RGNN. Dla zasilania istniej cego w zła cieplnego w budynku 22A
przewiduje si uło enie nowego wlz z nowej rozdzielnicy RGNN zgodnie ze schematem
zasilania (w zał czeniu). Rozdzielnica w zła cieplnego R-WC – istniej ca – pozostaje
bez zmian
7. Instalacje elektryczne projektowane
-
o wietlenia ogólnego
o wietlenia miejscowego
o wietlenia administracyjno-nocnego
o wietlenie nocne
o wietlenia ewakuacyjnego
wentylatorów pomieszcze sanitarnych
gniazd wtykowych 1-faz.
siłowa
sterowania i sygnalizacji
przyzewowa
ochrony od pora e
poł cze wyrównawczych głównych i miejscowych
uziemie ekwipotencjalnych
instalacji okablowanie strukturalnego
5
---------------------------------------------------------------------------------------------------------------------------------
-
przystosowanie do instalacji TV
8. Wykonywanie instalacji
Instalacje przewiduje si wykonywa przewodami kabelkowymi miedzianymi typu
YDYp z izolacj 750V. Wszystkie zastosowane gniazda 1-faz. winny posiada kołki
ochronne i by zasilane przewodami 3 yłowymi. Do wszystkich opraw o wietleniowych
układa przewody 3- yłowe bez wzgl du na klas ochronno ci. Ci gi pionowe oraz
poziome przewodów oraz podej cia do opraw i gniazd w poszczególnych
pomieszczeniach projektuje si układa w bruzdach pod tynkiem. W projektowanym
obiekcie u ywa si b dzie nast puj ce typy kabli i przewodów
• gniazda
typ YDYp
• o wietlenie
typ YDYp
• zasilanie tablic pi trowych
typ YKY o
Przej cia przewodami poprzez ciany stropy stref po arowych nale y uszczelni
zapraw o odporno ci ogniowej tych przegród.
Wysoko instalowania osprz tu od posadzki :
- 30 cm – gniazda wtykowe w korytarzach administracyjnych
- 85-120 cm – gniazda wtykowe 1-faz.
- 140 cm – ł czniki, rozł czniki itp.
- 160 cm - ł czniki i gniazda przy umywalkach
- 165 cm – zestawy nadłó kowe
- 200 cm – oprawy cienne nad umywalkami
- 250 cm – przyciski do poci gania (sygn. przyzewowa) w łazienkach i WC
8.1. Instalacje o wietlenia ogólnego i miejscowego
O wietlenie ogólne pomieszcze realizowane b dzie oprawami realizuj cymi
zało enia o wietleniowe wytyczone w projekcie technologicznym. Wszystkie
zastosowane wietlówki powinny mie barw wiatła biał lub ciepłobiał (830). Nad
umywalkami w pomieszczeniach przewidziano o wietlenie miejscowe z oprawami
montowanymi ok. 2m od posadzki. Nat enia o wietlenia przyj to zgodnie z norm PNEN 12464-1 oraz z wytycznymi projektowania instalacji i urz dze elektrycznych w
szpitalach ogólnych cz. II - Instalacje elektroenergetyczne wewn trzne.. Dobór ilo ci
opraw przeprowadzono przy pomocy programów producentów opraw zakładaj c
współczynniki odbicia 0,7; 0,5; 0,2 (sufit; ciany; podłoga) i współczynniki zapasu 1,3.
O wietlenie realizowane b dzie oprawami wyszczególnionymi na rzutach instalacji
o wietleniowej. Instalacj o wietleniow wykona przewodem YDY 2/3/4x 1,5mm2
układanymi n/k oraz w bruzdach p/t. Projektuje si nast puj ce nat enia o wietlenia:
• pomieszcz. pomocnicze
E r= 100lx
• korytarze
E r= 200lx
• sale łó kowe
E r= 300lx
• pom. socjalne, szatnie, wc
E r= 200lx
• gabinety lekarskie itp.
E r= 500lx
• gabinety zabiegowe itp.
E r= 1000lx
• o w. ewakuacyjne w osi drogi ewakuacyjnej Emi = 1lx
6
---------------------------------------------------------------------------------------------------------------------------------
We wszystkich salach łó kowych zgodnie z wytycznymi technologii projektuje si nad
ka dym łó kiem chorego szpitalny zestaw przyłó kowy np. OB4156 Famor wyposa ony
w:
- ogólne o wietlenie sali – wietlówki 2x36W - sterowanie poprzez ł cznik cienny
- o wietlenie miejscowe - 1x18W – sterowane manipulatorem przy łó ku chorego
- o wietlenie nocne 7W – sterowane manipulatorem przy łó ku chorego
- zestaw min. dwóch gniazd 230V AC
- zacisk ekwipotencjalny
- system sygnalizacji przyzewowej
- zasilanie sterowania 24VAC
W zale no ci od ostatecznego rozmieszczenia łó ek mo na zastosowa zestawy 1,2,3
stanowiskowe. W niniejszym projekcie uwzgl dniono wypusty przewodów dla zestawów
jedno- i dwu stanowiskowych. Podł czenie zestawów wykona zgodnie z wytycznymi i
DTR producenta.
8.2. Instalacja o wietlenia administracyjno-nocnego
O wietlenie to stanowi cz
o wietlenia ogólnego komunikacji i zasilane jest z
odr bnych obwodów z tablic pi trowych . Zał czanie o wietlenia poprzez przeka niki
bistabilne oraz ł czniki z korytarza lub pokoju piel gniarki.
8.3. Instalacja o wietlenia ewakuacyjnego (awaryjnego)
O wietlenie ewakuacyjne wł czane b dzie automatycznie na skutek zaniku
napi cia w sieci podstawowej. O wietlenie ewakuacyjne stanowi oprawy „Ew” oraz
„Aw” z modułem awaryjnym 1h podł czone do wydzielonych obwodów. Wszystkie te
oprawy w wykonaniu z autotestem. Wszystkie testy maj by wykonywane
automatycznie. Oprawy o wietlenia ewakuacyjnego przewidziano na cianach i
stropach korytarzy i klatek schodowych. Oprawy Ew zaopatrzy w piktogramy
oznaczaj ce kierunki wyj cia. Minimalne wymagane nat enie wynosi 0,5lx na
powierzchni drogi ewakuacyjnej lub 1lx w osi drogi ewakuacyjnej. W obiekcie nale y
rozmie ci fluorescencyjne znaki wskazuj ce kierunek ewakuacji wg PN-92/N-01256-02
Znaki bezpiecze stwa - ewakuacja. Instalacja o wietlenia ewakuacyjnego winna by
wykonana zgodnie z PN-EN 1838:2005 (zastosowanie o wietlenia – o wietlenie
awaryjne) oraz PN-EN 50172:2005 (Systemy awaryjnego o wietlenia ewakuacyjnego).
8.4. Instalacja o wietlenia nocnego przypodłogowego
We wszystkich salach łó kowych w miejscach pokazanych na rzutach instalowa
oprawy przypodłogowe na wysoko ci 30 cm od posadzki we wn ce w cianie. Zasilanie
tych opraw z tablicy pi trowej, za zał czanie na noc ze stanowisk piel gniarki.
8.5. Instalacja o wietlenia bezpiecze stwa 24 V AC
Obejmuje zasilanie centralki przywoławczej instalacji przyzewowej „ABB Signal”
oraz zasilanie przeka ników w oprawach szpitalnych nadłó kowych. Transformatory
230/24VAC umieszczono w tablicy pi trowej. Instalacj wykona przewodem typu
7
---------------------------------------------------------------------------------------------------------------------------------
YDYp2x2,5 układanym w korytarzach
pomieszczeniach w tynku.
na
korytkach
instalacyjnych
,
za
w
8.6. Instalacja wentylatorów w pomieszczeniach
Wg wytycznych dotycz cych wentylacji mechanicznej nale y wykona w pobli u
kratki wentylacyjnej i w miejscach pokazanych na rzutach wypusty typu YDYp 4x1,5 z
zapasem przewodu ok. 0,5 m dla podł czenia wentylatorów wentylacji miejscowej.
Zasilanie z obwodów o wietleniowych pomieszczenia. Zał czanie wraz z o wietleniem
pomieszczenia lub odr bnym ł cznikiem.
8.7. Instalacja gniazd wtykowych 1-faz.
Instalacja obejmuje zasilanie gniazd 1-faz. Rozmieszczenie gniazd przyj to wg
P.T. technologii. Zasilanie ich odbywa si z tablic pi trowych przewodami typu YDYp
3x2,5 układanymi w bruzdach pod tynkiem. W pomieszczeniach wilgotnych i przy
umywalkach gniazda szczelne.
8.8. Instalacja siłowa
Obejmowa b dzie zasilanie d wigu. Dla zasilania d wigu przewidziano wypust
YKY o5x16mm2 do tablicy RD1 oraz wypust YKY o3x4mm2 do tablicy TOM1. Zostawic
po 3m zapasu kabli. Tablice RD1 oraz TOM1 – dostawa i monta wraz z d wigami.
Instalacje wewn trz szybu d wigowego wykonuje firma dostarczaj ca wind wg
własnych wymaga zgodnie z przepisami. Przewody zasilaj ce projektuje si układa w
ci gach pionowych w tynku, za ci gi poziome na korytkach instalacyjnych pomi dzy
stropem wła ciwym i podwieszanym. Przed wykonaniem obwodów zasilaj cych tablice
d wigu nale y potwierdzi z wybranym dostawc d wigu wła ciwy przekrój kabla oraz
zabezpieczenia. Monta oraz uruchomienie d wigu nale y zleci dostawcy urz dze
d wigowych lub autoryzowanej firmie d wigowej. Dla zapewnienia komunikacji głosowej
mi dzy kabin windy, a pomieszczeniem dy urnych w przypadku awarii projektuje si
uło enie kabla telekomunikacyjnego YTKSY 3x2x0,5 od tablicy RD do pomieszczenia
wskazanego przez Inwestora. Podł czenie kabli w kabinie oraz w pomieszczeniu
wskazanym przez u ytkownika do urz dze interkomu wykona dostawca d wigu.
Zasilanie RZS central wentylacyjnych wykona przewodami zgodnie ze schematami
zasilania. Wszelkie podł czenia w RZS elementów automatyki wraz z rozruchem
układów powinien by wykonany przez serwis producenta wentylacji lub firm przez
nich upowa nion zgodnie z DTR tych urz dze .
Zasilanie urz dze
technologicznych kuchni oddziałowych itp. wykona
przewodami typu YDY o układanymi w bruzdach pod tynkiem z najbli szej tablicy
pi trowej zgodnie z opisami na schematach zasilania i rzutach.
8.9. Instalacja sterowania i sygnalizacji
Obejmuje oprzewodowanie do czujników temperatury w pomieszczeniach
wentylowanych oraz do elementów automatyki, które nie s dostarczane wraz z
centralami. Typy przewodów i przekroje ył podane s na schematach zasilania RZS....
8
---------------------------------------------------------------------------------------------------------------------------------
Podł czenia elementów automatyki wentylacji i klimatyzacji oraz rozdzielnic zasilaj costeruj cych, które obj te s dostawami wraz z centralami winien wykona Wykonawca
upowa niony przez producenta central nawiewno-wywiewnych.
Przy głównych wej ciach ewakuacyjnych do budynku projektuje si umieszczenie
przycisków w obudowie czerwonej z szybk do stłuczenia. Pełni one b dz funkcj
„wył czników głównych p.po .” projektowanego budynku. Po zbiciu szybki i wci ni ciu
przycisku zostanie odł czone napi cie z projektowanej cz
i obiektu. Nast pi tak e
automatyczne zał czenie o wietlenia ewakuacyjnego (awaryjnego) budynku.
8.10. Instalacja sygnalizacji przyzewowej
Zaprojektowano system przyzewowy „ABB Signal”. Centralk przywoławcz
projektuje si umie ci w pomieszczeniach piel gniarki na parterze i I pi trze. Nad
drzwiami sal łó kowych oraz łazienek i WC pacjentów projektuje si wska niki
pomieszczenia, które b d okre la i sygnalizowa , z którego pomieszczenia pochodzi
sygnał przywoławczy. Przyciski przywoławcze ze sznurkiem spuszczonym na wysoko
ok. 0.3 m od posadzki przewiduje si we wszystkich łazienkach pacjentów. Przyciski
przywoławcze dla łó ek chorych znajduj si w fabrycznym wyposa eniu oprawy
nadłó kowej w manipulatorze ( przy zamawianiu zestawów nad łó kowych nale y
zaznaczy przystosowanie ich do sygnalizacji „ABB Signal”). Przyci ni cie przycisku
manipulatora albo poci gni cie za sznurek przycisku poci gowego spowoduje
zadziałanie alarmu w pomieszczeniu piel gniarki (sygnał akustyczny i wietlny).
Kasowanie sygnału akustycznego jest mo liwe z pokoju piel gniarek, za sygnału
wietlnego dopiero kasownikiem w pomieszczeniu z którego nast piło przywołanie.
Instalacj przywoławcz wykona wg zał czonego schematu oraz zgodnie z
dokumentacj techniczn producenta. Oprzewodowanie wg schematów instalacji
przyzewowej (w zał czeniu).
8.11. Instalacja sterowania klapami oddymiaj cymi
Instalacj wykona wg zał czonego schematu rysunkowego oraz opisów na
rzutach.
8.12. Instalacja zasilaj ca dla instalacji gazów medycznych
Przewiduje si instalacj tlenu. Dla zasilania i sygnalizacji stanów gazów
medycznych projektuje si zasilacze w tablicach pi trowych T-1.2 i T-2.2. Instalacj
wykona zgodnie ze schematami zasilania i opisami na rzutach. Dostawa skrzynek
zaworowo informacyjnych uj ta jest w P.T. instalacji gazów medycznych. Wszelkie
poł czenia wykona zgodnie z DTR tych urz dze .
8.13. Przystosowanie do instalacji okablowania strukturalnego
Opis okablowania
Sie okablowania strukturalnego powinna spełnia wymagania norm EIA/TIA
568A, ISO/IEC 11801, EN50173, EN 55022B, EN 550254. W okablowaniu dla
transmisji danych nale y u y kabel 4-parowy skr tkowy typu UTP 4x2x0,5 kategorii
5E. Wszystkie kable zako czy na panelach krosowych w GPD, od strony stanowisk
9
---------------------------------------------------------------------------------------------------------------------------------
pracy na modularnych gniazdach RJ 45. Przy monta u nale y zachowa wymagania
dla rozplotu skr tki kategorii 5e. Dokładne rozmieszczeni kabli zapewni utrzymanie
wysokiej przepustowo ci sygnału na całej długo ci kanału transmisyjnego.
Sie okablowania strukturalnego spełnia b dzie dwie funkcje: transmisj sygnałów
logicznych oraz telefonicznych. Nale y zastosowa jedn szaf dla obu aplikacji,
rozdzielaj c odpowiednio kable.
Kable UTP nale y układa zgodnie z zaleceniami producenta zwracaj c szczególnie
uwag na promie gi cia i załamania w rurach i szafach logicznych. Wszystkie kable
układa w rurach instalacyjnych RB 28/RVKL28 zachowuj c zasad – jedna rura do
jednego gniazdka ( 2 kable).
Wszystkie punkty dost powe nale y wykona z zastosowaniem nieekranowanych
podwójnych gniazd logicznych RJ45 kategorii 5E. Wszystkie gniazda umie ci w
puszkach podtynkowych.
Główny Punkt Dystrybucyjny
W obiekcie zaprojektowano GPD w pomieszczeniu 1/31 na parterze. Do
pomieszczenia tego doprowadzone s wszystkie kable. W pomieszczeniu
znajdzie si szafa teleinformatyczna wisz ca przeznaczona na urz dzenia sieci
komputerowej, pasywne i aktywne. Nale y doprowadzi do niej przewody z
wszystkich gniazd oznaczonych na rysunku symbolem „k”. Przewody nale y
zako czy na dwóch panelach krosowych kategorii 5E.
Cz
szafy przeznaczona jest dla urz dze telekomunikacyjnych. Na panelu
krosowym zako czone s wszystkie kable o symbolach ”t”. Okablowanie nale y
przystosowa do ewentualnego zainstalowania cyfrowej centralki telefonicznej w
obudowie 19”
System oznacze gniazd
Trakty logiczne zarówno od strony gniazd jak i od strony paneli dystrybucyjnych dla
ułatwienia identyfikacji nale y oznaczy dwuznakowym opisem o nast puj cym
formacie:
y z gdzie:
y – rodzaj gniazda ( K-komputerowe, T- telefoniczne )
z – kolejny numer gniazda
8.14. Instalacja domofonowa
Przy drzwiach wej ciowych we wskazanych miejscach przez technologa
projektuje si kontrol dost pu za pomoc domofonów. Instalacja domofonowa została
zaprojektowana w oparciu o standard „4+n” na rozwi zaniu np. „URMET”. W zakresie
instalacji domofonowej przewidziano:
- zasilacz w zestawie rozdzielnicy głównej RGNN
- uło enie linii od zasilacza do paneli przywoławczych TW-1,2 przy drzwiach
wej ciowych do pododdziału
- uło enie przewodów od tablic wywoławczych TW-1,2 do zamka
elektromagnetycznego w drzwiach wej ciowych
- uło enie przewodów od zasilaczy do punktów piel gniarskich
- domofon (unifon) montowa na wysoko ci ok. 1,4m od posadzki
Przykładowy schemat ideowy pokazano na rysunkach (w zał czeniu)
10
---------------------------------------------------------------------------------------------------------------------------------
8.15. Ochrona od pora e
Jako ochron przed dotykiem bezpo rednim przyj to zastosowanie izolacji
cz ci czynnych. Jako ochron od pora e przed dotykiem po rednim (ochrona
dodatkowa) zastosowano samoczynne wył czenie w przypadku przekroczenia warto ci
napi cia dotykowego realizowane przez bezpieczniki z wkładkami topikowymi,
wył czniki z wyzwalaczem elektromagnetycznym oraz wył czniki ró nicowopr dowe. w
układzie sieciowym TN-C-S. Rozdzielenie przewodu PEN na przewód ochrony PE i
neutralny N nast puje w zł czu kablowym ZK-3a na zewn trz budynku. Punkt ten musi
by uziemiony. Poł czy bednark FeZn25x4mm do uziomu otokowego budynku.
Nale y zwróci szczególn uwag , aby przewody N i PE poza punktem podziału nie
były ze sob ł czone.
8.16. Poł czenia wyrównawcze miejscowe i główne
We wszystkich pomieszczeniach wyposa onych w wann lub natrysk nale y
wykona poł czenia wyrównawcze miejscowe. Na poziomie parteru projektuje si
uło enie bednarki lub przewodu LY16mm jako głównej szyny wyrównawczej budynku.
Przewód ten poł czy z zaciskiem PE w rozdzielnicy głównej RGNN. Metalowe rury
technologiczne, sanitarne i inne poł czy mi dzy sob stosuj c typowe obejmy
dwudzielne oraz poł czy z głównym zaciskiem wyrównawczym budynku. Na
poszczególnych kondygnacjach wzdłu ciany korytarza uło y przewód LY16 mm2, do
którego nale y ł czy poł czenia wyrównawcze łazienek (MSW) itp. itd. Przewód LY16
mm2 poł czy w pi trowych tablicach rozdzielczych do szyny PE.
8.17. Instalacja ochrony przepi ciowej
W nowo projektowanej rozdzielnicy RGNN jest przewidziany I stopie ochrony
przepi ciowej realizowany ochronnikami DEHNport. Jako drugi stopie ochrony
projektuje si ochronniki typu DEHNquard 275 instalowane w tablicach pi trowych.
8.18. Przystosowanie do instalacji TV
Projektuje si wykona przewodami typu XWDpek75-1,15/4,8 od poszczególnych
gniazd w pomieszczeniach do ł czówki pi trowej (pusta skrzynka np. RW2x12) na
ka dej kondygnacji. Przewody układa w bruzdach w tynku. Od ka dej ł czówki
pi trowej uło y rurk RL22 do projektowane pustej tablicy np. RWN2x12 na poddaszu.
Rodzaj wzmacniacza TV, anteny pozostawiono do dyspozycji Inwestora. Do ka dej
tablicy TV doprowadzi zasilanie przewodem YDY3x1,5mm2 dla podł czenia zasilacza i
gniazda 230V.
8.19. Instalacja odgromowa
Istniej ca – nie obj ta opracowaniem
9. Obliczenia techniczne
11
---------------------------------------------------------------------------------------------------------------------------------
Obliczenia techniczne dotycz
sprawdzenia doboru przewodów, kabli
i zabezpiecze . Przeprowadzono nast puj ce obliczenia:
• pr d obliczeniowy szczytowy obwodu
• sprawdzenie obci alno ci kabli i dobór zabezpiecze
• sprawdzenie dopuszczalnych spadków napi cia
Z przeprowadzonych oblicze wynika e:
• Pr dy szczytowe obwodów nie przekraczaj
warto ci znamionowych
zabezpiecze
i
obci alno ci
długotrwałej
przewodów.
Wielko ci zabezpiecze zapewniaj prawidłow ochron przewodów.
• Przekroje przewodów s wi ksze od minimalnych wymaganych z punktu
obci alno ci zwarciowej.
• Samoczynne wył czenie zasilania dla rozdzielnic i odbiorników jest spełnione
przy dobranych zabezpieczeniach i obliczonej impedancji p tli zwarcia Zs.
• Najwi kszy procentowy spadek napi cia wynosi < 7%.
11. UWAGI KO COWE
-
-
-
Niniejszy opis stanowi integraln cz
projektu ;
Wszystkie prace musz by wykonane zgodnie z obowi zuj cymi normami a w
szczególno ci z PN-IEC 60364 i przepisami oraz z zachowaniem
obowi zuj cych zasad i przepisów BHP ;
Przy przekazywaniu obiektu do eksploatacji wykonawca obowi zany jest
dostarczy zleceniodawcy dokumentacj powykonawcz , a w szczególno ci:
- Dokumentacj techniczn z naniesionymi ewentualnymi zmianami.
- Protokół bada rezystancji izolacji
- Protokół bada skuteczno ci ochrony przeciwpora eniowej
- Protokół bada nat enia o wietlenia
- Certyfikaty lub deklaracje zgodno ci wydane dla wyrobów stosowanych
w instalacjach elektrycznych
Zaproponowane w niniejszym projekcie aparaty, urz dzenia itp. za zgod
Inwestora i Projektanta mog by zamienione na równowa ne, lecz o nie
gorszych parametrach szczegółowych
Wszystkie elementy nie uj te w opracowaniu (opis, specyfikacja, rysunki) a
zdaniem Wykonawcy niezb dne do prawidłowej pracy instalacji elektrycznych nie
zwalniaj Wykonawcy z ich dostarczenia i monta u
W przypadku bł du, pomyłki lub w tpliwo ci interpretacyjnych Wykonawca ,
przed zło eniem oferty, winien wyja ni sporne kwestie z Inwestorem, który jako
jedyny jest upowa niony do wprowadzenia zmian. Wszelkie niesygnalizowane
niejasno ci b d interpretowane na korzy Inwestora
Rysunki i cz
opisowa ł cznie z przedmiarem robót s dokumentami
wzajemnie si uzupełniaj cymi. Wszystkie elementy uj te w opisie, a nie uj te na
rysunkach lub odwrotnie winne by traktowane tak jakby uj te były w obu. W
przypadku rozbie no ci (w trakcie ofertowania) nale y zgłosi ten problem
Inwestorowi a on w porozumieniu z Biurem projektowym b dzie zobowi zany do
pisemnego rozstrzygni cia wynikaj cego problemu
12
---------------------------------------------------------------------------------------------------------------------------------
-
Realizacj robót elektrycznych nale ałoby zleci firmie mog cej wykaza si
do wiadczeniem w wykonawstwie obiektów słu by zdrowia (ze wzgl du na
wysoko specjalistyczny charakter robót elektrycznych)
Autor projektu
mgr in . Mirosław Lichanów
13
