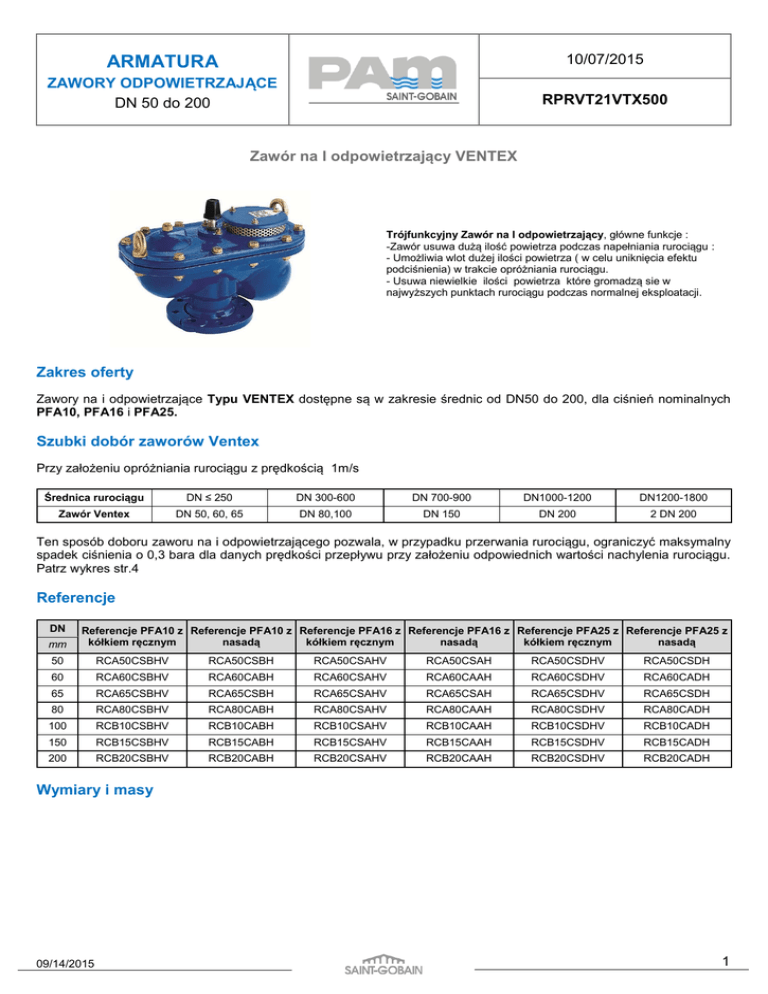

ARMATURA
10/07/2015
ZAWORY ODPOWIETRZAJĄCE
DN 50 do 200
RPRVT21VTX500
Zawór na I odpowietrzający VENTEX
Trójfunkcyjny Zawór na I odpowietrzający, główne funkcje :
-Zawór usuwa dużą ilość powietrza podczas napełniania rurociągu :
- Umożliwia wlot dużej ilości powietrza ( w celu uniknięcia efektu
podciśnienia) w trakcie opróżniania rurociągu.
- Usuwa niewielkie ilości powietrza które gromadzą sie w
najwyższych punktach rurociągu podczas normalnej eksploatacji.
Zakres oferty
Zawory na i odpowietrzające Typu VENTEX dostępne są w zakresie średnic od DN50 do 200, dla ciśnień nominalnych
PFA10, PFA16 i PFA25.
Szubki dobór zaworów Ventex
Przy założeniu opróżniania rurociągu z prędkością 1m/s
Średnica rurociągu
DN ≤ 250
DN 300-600
DN 700-900
DN1000-1200
DN1200-1800
Zawór Ventex
DN 50, 60, 65
DN 80,100
DN 150
DN 200
2 DN 200
Ten sposób doboru zaworu na i odpowietrzającego pozwala, w przypadku przerwania rurociągu, ograniczyć maksymalny
spadek ciśnienia o 0,3 bara dla danych prędkości przepływu przy założeniu odpowiednich wartości nachylenia rurociągu.
Patrz wykres str.4
Referencje
DN
mm
Referencje PFA10 z Referencje PFA10 z Referencje PFA16 z Referencje PFA16 z Referencje PFA25 z Referencje PFA25 z
kółkiem ręcznym
nasadą
kółkiem ręcznym
nasadą
kółkiem ręcznym
nasadą
50
RCA50CSBHV
RCA50CSBH
RCA50CSAHV
RCA50CSAH
RCA50CSDHV
RCA50CSDH
60
RCA60CSBHV
RCA60CABH
RCA60CSAHV
RCA60CAAH
RCA60CSDHV
RCA60CADH
65
RCA65CSBHV
RCA65CSBH
RCA65CSAHV
RCA65CSAH
RCA65CSDHV
RCA65CSDH
80
RCA80CSBHV
RCA80CABH
RCA80CSAHV
RCA80CAAH
RCA80CSDHV
RCA80CADH
100
RCB10CSBHV
RCB10CABH
RCB10CSAHV
RCB10CAAH
RCB10CSDHV
RCB10CADH
150
RCB15CSBHV
RCB15CABH
RCB15CSAHV
RCB15CAAH
RCB15CSDHV
RCB15CADH
200
RCB20CSBHV
RCB20CABH
RCB20CSAHV
RCB20CAAH
RCB20CSDHV
RCB20CADH
Wymiary i masy
09/14/2015
1
ARMATURA
10/07/2015
ZAWORY ODPOWIETRZAJĄCE
DN 50 do 200
RPRVT21VTX500
Dwukomorowy zawór VENTEX DN65
DN Zaworu
65
E
F
H
h1
a
s
Masa
mm
mm
mm
mm
mm
mm
kg
390
200
258
165
20
15,3
24
Średnica dyszy
Ciśnienie pracy (bar)
10
16
25
Średnica (mm)
2,2
1,7
1,4
Przyłącze kołnierzowe: Typ 65 Dwukomorowego zaworu na i odpowietrzającego dostarczany jest z kołnierzem
ruchomym (obrotowym) DN 60 zgodnie z ISO PN10-16 lub ISO PN25
Inne dostępne kołnierze:
• ISO PN10-16 lub ISO PN25 kołnierz obrotowy DN65
• Kołnierz stały DN50.
Dwukomorowy zawór VENTEX DN80/100/150/200
DN Zaworu
E
F
H
h1
a
s
Masa
kg
mm
mm
mm
mm
mm
mm
80-100
467
244
300
215
20
15,3
40
150
656
405
492
285
24
18,5
115
200
737
448
580
330
29
20,7
170
Średnica dyszy
Ciśnienie robocze (bar)
10
16
25
Średnica (mm)
3
2.4
1,9
Przyłącze kołnierzowe: DN80, 100, 150, 200 - kołnierze obrotowe
• DN80, 100, 150, ISO PN10-16 dla typów 80 100 150
• DN200 ISO PN10 or DN200 ISO PN16 dla typu 200
• DN80, 100, 150, 200, ISO PN25 dla wszystkich typów
09/14/2015
2
ARMATURA
10/07/2015
ZAWORY ODPOWIETRZAJĄCE
DN 50 do 200
RPRVT21VTX500
Materiały i poowłoki
LP
OPIS
MATERIAL
Korpus , Pokrywa, Grzybek,
Kołnierz
Żeliwo sferoidalne 400/15 Epoksydowy lakier
proszkowy min 250 mikrometrów
Wrzeciono
Stal nierdzewna typ Z20 C13
1-2
Nakrętka wrzeciona
Brąz Cu Zn 39 Pb2
1-3
Podkładka ślizgowa
Poliamid typ 6-6
2-1 ; 2-2 , 2-3
Śruby I nakrętki
Stal ocynkowana
3
Uszczelka
EPDM
4-1
Siedzisko dużej dyszy
Żeliwo sferoidalne 400/15 nawulkanizowane
NBR
4-2+4-3+4-4
Śruby I nakrętki
Stal ocynkowana
5
Dysza
Mosiądz Cu Zn 39 Pb2
10, 11, 12, 13,
14, 15, 16, 17
1-1
Stal DC03 lub DC04 zgodnie z EN 10130 i
09/14/2015
3
ARMATURA
10/07/2015
ZAWORY ODPOWIETRZAJĄCE
DN 50 do 200
RPRVT21VTX500
Stal DD11lub DD13 zgodnie z EN 10111
6-1 i 6-2
Kula ( pływak )
Nawulkanizowana EPDM
Uszczelnienie
EPDM
8
Uszczelka zgarniająca
EPDM G 7005
9
Uszczelka zgarniająca
NBR
7
18
Śruby mocujace
Stal ocynkowana
19
09/14/2015
Stal nierdzewna A2
20
Nasada (lub kółko ręczne)
Żeliwo sferoidalne FGS 400/15 powlekane
poliuretanem
21
Siatka
Stal nierdzewna Z6 CN 18-8
22
Pokrywa siatki
Stal S235JR epoksydowana 250 µ
4
ARMATURA
10/07/2015
ZAWORY ODPOWIETRZAJĄCE
DN 50 do 200
RPRVT21VTX500
Wydajności
Przepływ wody w przypadku przerwania rurociągu
Przykład: dla magistrali DN600 zbudowanej z nachyleniem 4mm/m, przy przepływie około 1800 m3/h , przepływ
powietrza przez zawór, który nie doprowadzi do spadku ciśnienia większego niż 0,3 bara można odczytać z wykresu
poniżej.
Przepływ powietrza przez dużą dyszę
09/14/2015
5
ARMATURA
10/07/2015
ZAWORY ODPOWIETRZAJĄCE
DN 50 do 200
RPRVT21VTX500
Wypływ powietrza przez dużą dyszę w m3/h (przy ciśnieniu w rurociągu: przepływ powietrza = przepływ wody) – Napływ powietrza przez dużą dyszę w
m3/h (przy ciśnieniu w rurociągu: przepływ powietrza = przepływ wody)
Przepływ przez dyszę
Przepływ stały od 1 bara (10msw)
PFA w Bar
10
16
25
DN w mm
50-65
80-200
50-65
80-200
50-65
80-200
Ø dyszy w mm
2,2
3
1,7
2,4
1,4
1,9
Przepływ w m3/h
2,7
5
1,6
3,2
1,1
2
Hydraulika
Mała I duża kula pływaków: szczelność
Brak wycieków przy niskim ciśnieniu (od 0,3 bara)
Znakowanie
Znakowanie zaworów produkowanuch przez Saint-Gobain zgodnie z EN 1074-2 i EN 19.
Znakowanie stałe w postaci:, odlew na korpusie, informacje na tabliczce znamionowej, trwale umieszczonej do korpusu,
zgodnie z wymogami specyfikacji EN 19 standard
Specyfikacja EN 19
Tabla 1 – Znakowanie zaworów
1
DN
2
PN
3
Materiał
4
Nazwa lub symbol producenta
11
Odniesienie do norm
12
Kierunek przepływu
16
Test Jakościowy
09/14/2015
Rekomendacja
EN 19 § 4.2.1
Mandatory markings
Shall be integral markings or on a
marking plate
EN 19 § 4.3
Supplementary markings
Items 7 to 21 in Table 1 are optional
Saint-Gobain
Odlew
Odlew
Odlew
Tabliczka znamionowa
Tabliczka znamionowa
Odlew
Malowane na korpusie
6
ARMATURA
10/07/2015
ZAWORY ODPOWIETRZAJĄCE
DN 50 do 200
RPRVT21VTX500
Specyfikacja EN 19
Tabla 1 – Znakowanie zaworów
Rekomendacja
Saint-Gobain
18
Data produkcji
Tabliczka znamionowa
21
Kierunek zamknięcia
Tabliczka znamionowa + naklejka
Instalacja
Montaż na trójniku: zintegrowany zawór odcinający pozwala, bez
konieczności odcinania przepływu w sieci, prowadzenie prac
konserwacyjnych i serwisowych na zainstalowanym zaworze Ventex
09/14/2015
7
ARMATURA
10/07/2015
ZAWORY ODPOWIETRZAJĄCE
DN 50 do 200
RPRVT21VTX500
Montaż z użyciem kołnierza redukcyjnego
Montaż z dodatkowym zaworem odcinającym (zasuwą*): tylko dla
konieczności naprawy zintegrowanego zaworu odcinającego lub
konieczności demontażu zaworu bez możliwości odcięcia przepływu w
sieci.
Montaż dwóch zaworów DN200: dla rurociągów o średnicy DN1400
do DN1800: Przy użyciu trójnika równoprzelotowego i specjalnego
kołnierza montażowego.
*- Zasuwa Euro 23 dla PFA10, 16 - Zasuwa RVOM dla PFA25
