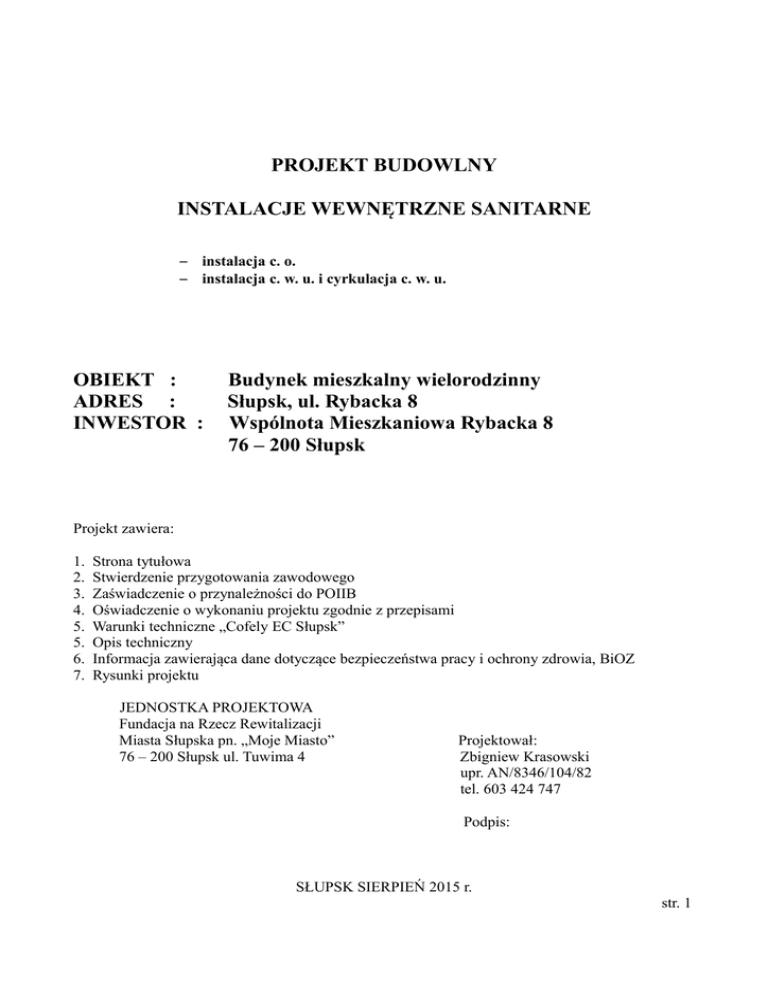

PROJEKT BUDOWLNY INSTALACJE WEWNĘTRZNE SANITARNE

PROJEKT BUDOWLNY
INSTALACJE WEWNĘTRZNE SANITARNE
– instalacja c. o.
– instalacja c. w. u. i cyrkulacja c. w. u.
OBIEKT :
ADRES :
INWESTOR :
Budynek mieszkalny wielorodzinny
Słupsk, ul. Rybacka 8
Wspólnota Mieszkaniowa Rybacka 8
76 – 200 Słupsk
Projekt zawiera:
1.
2.
3.
4.
5.
5.
6.
7.
Strona tytułowa
Stwierdzenie przygotowania zawodowego
Zaświadczenie o przynależności do POIIB
Oświadczenie o wykonaniu projektu zgodnie z przepisami
Warunki techniczne „Cofely EC Słupsk”
Opis techniczny
Informacja zawierająca dane dotyczące bezpieczeństwa pracy i ochrony zdrowia, BiOZ
Rysunki projektu
JEDNOSTKA PROJEKTOWA
Fundacja na Rzecz Rewitalizacji
Miasta Słupska pn. „Moje Miasto”
76 – 200 Słupsk ul. Tuwima 4
Projektował:
Zbigniew Krasowski
upr. AN/8346/104/82
tel. 603 424 747
Podpis:
SŁUPSK SIERPIEŃ 2015 r.
str. 1
Słupsk dnia 27.08. 2015 r.
Oświadczenie
Zgodnie z wymogami art. 20 ust. 4 ustawy z dnia 7 lipca 994 r. Prawo Budowane, (Tekst jednolity
Dz. U. Z 2003 r. poz. 2016 z późniejszymi zmianami) oświadczam, że projekt wewnętrznych
instalacji sanitarnych centralnego ogrzewania, ciepłej wody użytkowej i cyrkulacji w budynku
mieszkalnym wielorodzinnym ul. Rybacka 8 został sporządzony zgodnie z obowiązującymi
przepisami oraz zasadami wiedzy technicznej.
Projektował: Zbigniew Krasowski
upr. AN/8346/104/82
Podpis:
Obszar oddziaływania obiektu, o którym mowa w art. 3 pkt. 20 ustawy z dnia 7 lipca 1994 r. Prawo Budowlane, obejmuje nieruchomość budynek mieszkalny wielorodzinny przy ul. Rybacka 8
w Słupsku.
SŁUPSK SIERPIEŃ 2015 r.
str. 4
Spis treści
1.
2.
3.
4.
5.
6.
7.
Podstawa opracowania
Przedmiot opracowania
Stan istniejący
INSTALACJA C. W. U. I CYRKULACJA C. W. U.
INSTALACJA C. O.
Wytyczne montażowe i uruchomienia
INFORMACJA O BEZPIECZEŃSTWIE I OCHRONIE ZDROWIA
RYSUNKI TECHNICZNE
1.
Rzut piwnic. Instalacja c. w. u.
1 : 50
2.
Rzut parteru. Instalacja c. w. u
1 : 50
3.
Rzut I piętra. Instalacja c. w. u
1 : 50
4.
Rzut II piętra. Instalacja c. w. u.
1 : 50
5.
Rzut III piętra. Instalacja c. w. u.
1 : 50
6.
Rozwinięcie instalacji c. w. u.
1 : 100
7.
Rzut piwnic. Instalacja c. o.
1 : 50
8.
Rzut parteru. Instalacja c. o.
1 : 50
9.
Rzut I piętra. Instalacja c. o.
1 : 50
10.
Rzut II piętra. Instalacja c. o.
1 : 50
11.
Rzut III piętra. Instalacja c. o.
1 : 50
12.
Rozwinięcie instalacji c. o.
1 : 100
str. 7
OPIS TECHNICZNY
1. Podstawa opracowania.
•
•
•
•
•
•
•
•
Zlecenie inwestora
Inwentaryzacja budowlana
wytyczne projektowania wewnętrznych instalacji c. o.
program komputerowy Instal-c. o. do obliczania ogrzewań wodnych
DTR urządzeń
Obowiązujące normy i przepisy dotyczące projektowania
Prawo Budowlane
Katalogi firmowe
2. Przedmiot opracowania
Przedmiotem opracowania jest projekt instalacji, c. o. i c. w. u. z cyrkulacją dla budynku
mieszkalnego wielorodzinnego, ul. Rybacka 8, w Słupsku.
3. Stan istniejący
Budynek posiada cztery kondygnacje mieszkalne. Całość jest podpiwniczona. Ogółem w budynku
zlokalizowanych jest 10 lokali mieszkalnych. W niniejszym opracowaniu zostały grzejniki dla
układu docelowego. Większość lokali wyposażonych jest w instalację ciepłej wody użytkowej,
która podgrzewana jest w podgrzewaczach gazowych i elektrycznych.
Instalacje :
Elektryczne : instalacja oświetleniowa i gniazda wtykowe podtynkowe.
Instalacja TV.
Instalacja gazowa.
Sanitarne : instalacja wodociągowa z rur stalowych ocynkowanych podłączona do miejskiej sieci
wodociągowej.
Instalacja kanalizacyjna z rur żeliwnych i PCV, podłączona do miejskiej sieci kanalizacyjnej.
Ogrzewanie : piece kaflowe, kotły gazowe i na paliwo stałe.
4. INSTALACJA C. O.
Instalację centralnego ogrzewania zaprojektowano jako wodną dwu-rurową dolno-zasilaną,
pompową z grzejnikami w układzie zamkniętym z wymuszonym obiegiem wody. Źródłem ciepła
dla potrzeb centralnego ogrzewania i ciepłej wody użytkowej będzie węzeł ciepła zlokalizowany w
pomieszczeniu piwnicy budynku – wg odrębnego opracowania. Obliczeniowa temperatura instalacji
centralnego ogrzewania - 80/60 ºC.
Jako elementy grzejne centralnego ogrzewania przyjęto :
• w łazienkach – grzejniki łazienkowe drabinkowe
• w pozostałych pomieszczeniach – kompaktowe grzejniki płytowe z podejściem bocznym
( np. PURMO ).
str. 8
Główne przewody rozprowadzające – poziomy w piwnicach i główne piony prowadzone
w klatce schodowej należy wykonać z rur i kształtek stalowych czarnych wg PN-80/H-74200,
łączonych przez spawanie. Przewody poziome należy prowadzić ze spadkiem 0,5 % w kierunku
węzła cieplnego.
Rozprowadzenie instalacji w mieszkaniach wykonać z rur i kształtek z stali węglowej,
ocynkowane zewnętrznie o połączeniach zaciskowych KAN- therm Steel łączonych w technologii
„press”.
Przewód spawany z rur ze szwem powinien być tak układany, aby szew podłużny był widoczny
na całej długości przewodu. Szwy podłużne dwóch rur połączonych powinny być przesunięte
względem siebie przynajmniej o 1/6 obwodu łączonych rur.
Przejścia przez przegrody budowlane należy wykonać w tulejach ochronnych średnicach o
dymensję przekraczających średnicę rur, co najmniej o 1 cm dłuższych niż grubość ściany lub
stropu. Przestrzeń pomiędzy rurą, a tuleją powinna być wypełniona pianką ognioochronną.
Instalację w klatce schodowej należy obudować płytami gipsowo-kartonowymi.
W zabudowie gipsowo-kartonowej w celu dostępu do zaworów odcinających, regulacyjnych
i odpowietrzników zamontować drzwiczki maskujące, oraz na każdej kondygnacji w górnej części
kratkę wentylacyjną.
W najwyższych punktach instalacji – na zakończeniach pionów zasilających, należy
zamontować odpowietrzniki automatyczne, a przed nimi – zawory odcinające DN 15. Zawory
odcinające należy zamknąć po napełnieniu i odpowietrzeniu instalacji.
W opracowaniu zaprojektowano grzejniki PURMO z podłączeniem bocznym. Grzejniki
wykonane są z blachy walcowanej na zimno. Posiadają wymagane certyfikaty i atest PZH oraz 10
letnią gwarancją. Ciśnienie pracy – 10 bar. Temperatura pracy – max. 110ºC.
Grzejniki płytowe PURMO wprowadzone są do obrotu na podstawie deklaracji zgodności
z PN-EN 442 zgodnie z ustawą o wyrobach budowlanych oraz Rozporządzeniem Ministra
Infrastruktury w sprawie sposobów deklarowania zgodności wyrobów budowlanych oraz sposobu
oznaczania ich oznakowaniem CE.
Przy grzejnikach należy zamontować zawory termostatyczne z nastawą wstępną typu np. RA-N
firmy DANFOS.
W łazienkach zaprojektowano grzejniki drabinkowe PURMO Santorini-C.
Grzejniki łazienkowe wyposażyć w zawory termostatyczne z nastawą wstępną firmy DANFOS
na zasileniu oraz zawór powrotny na powrocie.
Ze względu na zabudowę łazienek proponuje się, aby miejsce montażu grzejników i wielkość
uzgodnić z najemcami lokali stosownie do zapotrzebowania ciepła pomieszczeń opisanych w części
graficznej opracowania.
Wielkości i typ grzejników dla poszczególnych pomieszczeń podano na rysunkach. Obok
opisów grzejników naniesione są również nastawy, jakie powinny być ustawione na grzejnikowych
zaworach termostatycznych. Wszystkie zawory grzejnikowe należy wyposażyć w głowice
termostatyczne.
Na przewodzie powrotnym projektuje się zawory równoważące regulacji przepływu STAD.
Na przewodzie zasilającym oraz na odgałęzieniach do poszczególnych mieszkań należy
zamontować zawory kulowe odcinające.
Regulacja hydrauliczna.
Regulację hydrauliczną instalacji centralnego ogrzewania projektuje się zaworami z nastawą
wstępną w obiegach grzejnikowych oraz zaworami regulacyjnymi typu STAD firmy TA,
montowanymi na powrotach poszczególnych obiegów - mieszkań.
Regulację należy wykonać po dokładnym przepłukaniu instalacji.
Wartości nastaw regulacyjnych zostały podane w graficznej części opracowania.
Próba ciśnieniowa.
Po wykonaniu regulacji instalacji poprzez dokonanie nastaw na zaworach grzejnikowych
str. 9
termostatycznych i regulacyjnych typu STAD należy wykonać próbę ciśnieniową na ciśnienie
próbne 0,6 MPa. Wynik próby uważa się za pozytywny, jeżeli w ciągu 20 minut ciśnienie próbne
nie ulegnie zmianie
Na zakończenie należy przeprowadzić próbę działania na gorąco, przy obliczeniowych
parametrach wody instalacji wewnętrznej centralnego ogrzewania. Podczas próby końcowej można
dokonać ewentualnej korekty nastaw zaworów.
Zabezpieczenie antykorozyjne.
Przed założeniem izolacji, przewody należy oczyścić szczotkami stalowymi do II stopnia
czystości (zgodnie z PN-70/H-97050) i pomalować dwukrotnie farbą antykorozyjną.
Izolacja rurociągów.
Izolację termiczną przewodów rozprowadzających – poziomów w piwnicach, pionów i poziomów
prowadzonych na klatce schodowej wykonać otulinami PUR.
Izolację ciepłochronną rur wykonać otulinami PUR
- dla rur Ø15 - gr. izol. 20 mm
- dla rur Ø20 - gr. izol. 20 mm
- dla rur Ø25 - gr. izol. 30 mm
- dla rur Ø32 - gr. izol. 30 mm
Zakres prac do wykonania w mieszkaniach:
Mieszkanie nr 6, 8,9 – wykonać w całości nową projektowaną instalację.
Mieszkanie nr 4, 5, 10 - wykonać nową projektowaną instalację do miejsca włączenia istniejącej
instalacji, wymienić istniejące zawory grzejnikowe na termostatyczne z głowicami,
po zdemontowaniu kotła gazowego c. o. i c. w. u. i kotłów na paliwo stałe zamurować i otynkować
otwory do przewodów kominowych.
Mieszkanie nr 3, - wykonać nowo projektowaną instalację do istniejących grzejników, wymienić
zawory grzejnikowe na termostatyczne z głowicami.
Mieszkanie nr 1, 7 – posiadają własne ogrzewania gazowe i na etapie wykonywania projektu nie
wyrażają zgody na podłączenie. Wykonać podejścia zakorkowane jak pokazano w części graficznej.
Mieszkanie nr 2 – posiadają ogrzewanie – piece kaflowe i nie wyrażają zgody na podłączenie.
Wykonać podejście – odgałęzienie zakorkowane jak pokazano w części graficznej opracowania.
Całość robót instalacyjnych wykonać zgodnie z PN-64/B-10400 oraz „Warunkami technicznymi
wykonania i odbioru robót instalacyjno-montażowych tom II” - instalacje sanitarne i przemysłowe.
STRATY CIEPŁA
-
-
Budynek znajduje się w strefie klimatycznej o obliczeniowej temperaturze zewnętrznej
- 16ºC wg PN-82/B-2403
Temperatury wewnętrzne pomieszczeń przyjęto wg PN-82/B-4203
- Straty ciepła budynku wynoszą 58,5 kW
Instalacja centralnego ogrzewania:
- zapotrzebowanie ciepła Qco
- temperatura zasilania/powrotu
- minimalny opór węzła grzejnikowego
59,0 kW
80/60 ºC
5 kPa
str. 10
5. INSTALACJA CIEPŁEJ WODY UŻYTKOWEJ
i CYRKULACJA C. W. U.
Ciepła woda użytkowa przygotowana będzie w projektowanym węźle cieplnym, który
znajdował się będzie w pomieszczeniu piwnicy budynku.
Doprowadzenie wody zimnej do węzła c. o. /c. w. u. -zaprojektowano z rur stalowych
podwójnie ocynkowanych dn25 – zamontować zawór antyskażeniowy BA dn25 oraz wodomierz
dn25 Mirometr kl. C.
Zaprojektowano piony i poziomy c. w. w. u. z cyrkulacją z rur stalowych podwójnie
ocynkowanych łączonych na gwint i kształtki. Pomiar zużycia ciepłej wody w poszczególnych
mieszkaniach poprzez wodomierze JS 1,0 dn15 Qn = 1,0 m³/h. Projektowaną instalację c. w. u.
włączyć do istniejącej instalacji ciepłej wody, w miejscu zdemontowanych piecyków, kotłów
gazowych i elektrycznych podgrzewaczy ciepłej wody.
Po demontażu kotłów i piecyków gazowych, zamurować i otynkować otwory do przewodów
kominowych.
Instalację po wykonaniu należy przepłukać, poddać próbie ciśnieniowej, zdezynfekować
oraz dokonać regulacji poprzez ustawienie nastaw zaworów regulacyjnych.
Izolacja rurociągów
Izolację przewodów rozprowadzających – poziomów w piwnicach, pionów i poziomów
prowadzonych na klatce schodowej wykonać otulinami PUR
- dla rur Ø15 – gr. izol. 20 mm
- dla rur Ø20 – gr. izol. 20 mm
- dla rur Ø25 – gr. izol. 30 mm
OBLICZENIA
Wyznaczenie przepływu obliczeniowego:
Umywalki
Zlewozmywaki
Wanny
szt. 10 x 0,07 = 0,70 l/s
szt. 10 x 0,07 = 0,70 l/s
szt. 10 x 0,15 = 1,50 l/s
Σq = 2,90 l/s
Wyznaczenie zapotrzebowania na moc dla węzła c. w. u. :
–
ilość mieszkańców
27 M
–
moc średnia dobowa
7,2 kW
–
moc średnia godzinowa
9,8 kW
–
moc maksymalna godzinowa
39,7 kW
6. INSTALACJA ZIMNEJ WODY
Do pomieszczenia węzła c. o. /c. w. u. doprowadzić instalację zimnej wody. Włączenie do
istniejącej instalacji wodociągowej wykonać z rur stalowych podwójnie ocynkowanych za
wodomierzem głównym zamontowanym na przyłączu wodociągowym, zamontować zawory
odcinające dn25. Zamontować zawór antyskażeniowy BA dn25, oraz wodomierz Mirometr kl. C
dn20.
str. 11
7. Uwagi końcowe montażu i uruchomienia instalacji c. o. i c. w. u.
1. Podczas wykonywania prac należy przestrzegać przepisów BHP zgodnie
z Rozporządzeniem MB i PMB z dnia 28. 0. 1972 D.U. Nr 13 poz. 93 stosownie do
prowadzonych robót.
2. Dopuszcza się stosowanie urządzeń i materiałów zamiennych. Proponowane urządzenia
i materiały zamienne powinny charakteryzować się parametrami technicznymi oraz
funkcjonalnością, a także przewidywanymi kosztami eksploatacji nie gorszymi niż
urządzenia i materiały wskazane w poniższej dokumentacji.
3. Całość robót instalacyjnych wykonać zgodnie z Rozporządzeniem Ministra Infrastruktury
z dnia 06. 11. 2008 r. w sprawie „Warunków technicznych, jakim powinny odpowiadać
budynki i ich usytuowanie'' z późniejszym zmianami,
Warunkami technicznymi wykonania i odbioru robót instalacyjno-montażowych”. Tom II.
Instalacje Sanitarne i Przemysłowe,
4. Urządzenia technologiczne należy montować zgodnie z wytycznymi producentów (ich
firmowymi DTR oraz instrukcjami montażu i powinny posiadać wymagane przepisami
atesty.
5. Nie dopuszcza się montażu urządzeń, które nie posiadają aktualnych atestów w momencie
montażu.
6. Całość robót powinna być wykonana przez firmy specjalistyczne zgodnie z obowiązującymi
przepisami normami.
7. Wszystkie materiały i wyroby instalacyjne stykające się bezpośrednio z wodą , powinny
mieć świadectwo Państwowego Zakładu Higieny o dopuszczeniu do kontaktu
z wodą do picia.
8. Szczególną uwagę należy zwrócić na skuteczne płukanie instalacji. Po wykonaniu
wymaganych prób szczelności, a przed przystąpieniem do czynności regulacyjnych
instalacje należy poddać płukaniu. Podczas płukania wszystkie zawory odcinające,
regulacyjne i grzejnikowe powinny być całkowicie otwarte, a wkłady filtrów siatkowych
zdemontowane.
Płukanie należy uznać za skuteczne, gdy wypływająca woda płucząca jest czysta
(pozbawiona cząstek stałych i zabarwienia). Niezwłocznie po zakończeniu płukania należy
instalację napełnić wodą uzdatnioną i odpowietrzyć.
str. 12
INFORMACJA O BEZPIECZEŃSTWIE
I OCHRONIE ZDROWIA
NAZWA ZADANIA:
INSTALACJE WEWNĘTRZNE SANITARNE
–
–
instalacja centralnego ogrzewania
instalacja ciepłej wody użytkowej i cyrkulacja c. w. u.
ADRES:
Słupsk ul. Rybacka 8
INWESTOR:
Wspólnota Mieszkaniowa Rybacka 8
76 – 200 Słupsk
JEDNOSTKA PROJEKTOWA:
Fundacja na Rzecz Rewitalizacji
Miasta Słupska pn. „Moje Miasto Słupsk”
76 – 200 Słupsk ul. Tuwima 4
Projektował:
Zbigniew Krasowski
upr. nr AN/8346/104/82
tel. 603 424747
UWAGI:
Informacja o BIOZ jest integralną częścią projektu budowy instalacji sanitarnej centralnego
ogrzewania i ciepłej wody użytkowej w budynku wielorodzinnym w Słupsku ul. Rybacka 8.
Informację o BIOZ należy uzupełnić w części wykonawczej ( sporządzanie przez Kierownika
budowy – robót Planu bezpieczeństwa i ochrony zdrowia związanego z możliwością upadku z
wysokości, wypadku z ruchem pojazdów oraz pracą maszyn i urządzeń, przy robotach
instalacyjnych, porażenia prądem i innych robotach instalacyjnych ).
OPRACOWAŁ:
Zbigniew Krasowski
str. 13
1. Podstawa opracowania:
•
•
•
•
Umowa z inwestorem
Rozporządzenie Ministra Infrastruktury z dnia 23. 06. 2003 r.,
w sprawie informacji dotyczącej bezpieczeństwa i ochrony zdrowia oraz planu
bezpieczeństwa i ochrony zdrowia /DZ. U. Nr 120 z 2003r poz. 1126/,
Prawo budowlane /Dz. U. z 2003r Nr 207, poz. 2016,
Rozporządzenie Ministra Infrastruktury z dnia 06. 02. 2003r.
w sprawie bezpieczeństwa i higieny pracy podczas wykonywania robót budowlanych
/Dz. U. Nr 47z 2003r./
2. Cel i zakres opracowania
Celem niniejszej informacji BIOZ jest bezpieczne wykonanie remontu instalacji centralnego
ogrzewania i ciepłej wody użytkowej w budynku mieszkalnym wielorodzinnym.
3. Zakres robót:
Roboty związane z urządzeniem zaplecza i placu budowy:
- montaż kontenerowych lub budowa stacjonarnych tymczasowych pomieszczeń
higieniczno – sanitarnych (ewentualnie socjalnych dla pracowników),
- rozmieszczenie sprzętu ratunkowego i pierwszej pomocy,
- urządzenie miejsca składowania materiałów budowlanych wraz z oznaczeniem stref
ochronnych wynikających z przepisów odrębnych – strefy magazynowania
i składowania materiałów, wyrobów, substancji oraz preparatów niebezpiecznych,
- praca sprzętu zmechanizowanego i pomocniczego.
Roboty budowlano – montażowe
- wykonanie instalacji centralnego ogrzewania i ciepłej wody użytkowej – montaż
rur, izolacji, grzejników (wg instrukcji producenta),
UWAGA: Wszystkie roboty należy wykonać zgodnie z przepisami techniczno-budowlanymi i pod
nadzorem osoby uprawnionej.
4. Elementy zagospodarowania działki, które mogą stworzyć zagrożenie
bezpieczeństwa i zdrowia ludzi – nie projektuje się.
5. Elementy robót mogące stworzyć zagrożenie bezpieczeństwa i zdrowia ludzi.
Prace na wysokości (wszystkie roboty poza ziemnymi, tj. murarskie, malarskie, ciesielskie,
dekarskie) – możliwość upadku z wysokości,
Przenoszenie ładunków – możliwość utraty równowagi oraz niebezpieczeństwo przygniecenia
i przyciśnięcia przenoszonym ładunkiem,
Roboty instalacyjne (spawalnicze) – możliwość poparzenia i wybuchu oraz zatrucie gazem,
Roboty elektryczne – możliwość porażenia prądem.
Roboty rozbiórkowe.
6. Zasady bezpieczeństwa i higieny pracy, przestrzeganie ich zasad i wymogów.
Przestrzeganie zasad i wymogów bezpieczeństwa i higieny pracy wynikających z ogólnych
przepisów, a w szczególności Rozporządzenia Ministra Gospodarki z dnia 20 września 2001 r.
w sprawie bezpieczeństwa i higieny pracy podczas eksploatacji maszyn i innych urządzeń.
str. 14
Przestrzeganie zasad ochrony p.poż. budynków przy stosowaniu otwartego ognia.
Stosowanie zasad i barier ochronnych, innych stosownych oznaczeń i zabezpieczeń.
Rozmieszczenie w obrębie stanowisk pracy tablic ostrzegawczo-informacyjnych i stosowanie ich
zaleceń i ostrzeżeń.
Wykonywanie robót w odzieży roboczej stosownej dla danej specjalności.
Codzienne przeglądy maszyn i urządzeń oraz konserwacja przed ich uruchomieniem.
7. Wytyczne w sprawie bezpieczeństwa i ochrony zdrowia.
- Odpowiedzialnym za przestrzeganie wymienionych powyżej wymogów jest Kierownik budowy
lub upoważniony przedstawiciel Wykonawcy, np. Inspektor ds. BHP
- W przypadku naruszenia w/w zasad, Inspektor Nadzoru Inwestorskiego jest zobowiązany
wpisem do Dziennika Budowy egzekwować przestrzeganie wymogów wynikających z
przytoczonych przepisów. W przypadku ich rażącego naruszenia powinien natychmiast przerwać
roboty dla danego odcinka robót (lub, jeżeli zachodzi taka potrzeba, dla całego zamierzenia).
Inspektor Nadzoru zobowiązany jest współpracować w tym zakresie z Inspekcją Pracy.
8. W szczególności zabrania się:
- Obsługiwania maszyn roboczych bez urządzeń zabezpieczających lub sygnalizacyjnych
wymaganych odpowiednimi przepisami,
- Wykonywania napraw i konserwacji maszyn roboczych będących w ruchu,
- Stosować urządzenia podlegające UDT bez wymaganych badań, atestów lub dopuszczeń
- Narażać – poprzez nieodpowiednie własne zachowanie lub niedozwolone przekraczanie
dopuszczalnych norm – innych pracowników lub obiekty na niebezpieczeństwo.
- Zasłaniać lub zastawiać oznaczenia tych dróg, także innych tablic i znaków.
9. Uwagi końcowe:
Kierownik budowy sporządzi Plan bezpieczeństwa i ochrony zdrowia związany z zagrożeniami
wymienionymi na stronie tytułowej w/w opracowania, w tym między innymi w zakresie
związanego z możliwością:
- upadku z wysokości,
- osunięcia skarpy wykopu,
- poparzenia i wybuchu,
- porażenia prądem,
- wypadków komunikacyjnych w obrębie placu budowy.
Ponadto, Kierownik budowy powinien:
- prowadzić rejestr szkoleń pracowników na stanowiskach pracy, z szczególnym
uwzględnieniem występujących zagrożeń i sposobów zapobiegania wypadków.
Przeprowadzać instruktaż stanowiskowy, w czasie którego należy omówić sposób
prowadzenia robót i mogące wystąpić zagrożenia oraz sposoby ich zabezpieczeń,
- nadzorować prace niebezpieczne w sposób ciągły,
- organizować kolejność robót w taki sposób aby poszczególne fronty nie kolidowały i nie
stanowiły zagrożenia dla innych pracowników,
- dla każdego stanowiska pracy zapewnić drogę ewakuacyjną oraz umożliwić otrzymania
pierwszej pomocy w razie ewentualnej potrzeby,
- przechowywać dokumentację budowlaną i prawną w tym: zaświadczenia lekarskie, rejestr
szkoleń BHP i inne wymagane prawem dokumenty,
- zapewnić stały dostęp pracowników do telefonu alarmowego z wykazem numerów
telefonów i adresów najbliższego punktu opieki lekarskiej, straży pożarnej, policji, a także
apteczki oraz środków i urządzeń przeciwpożarowych.
str. 15
