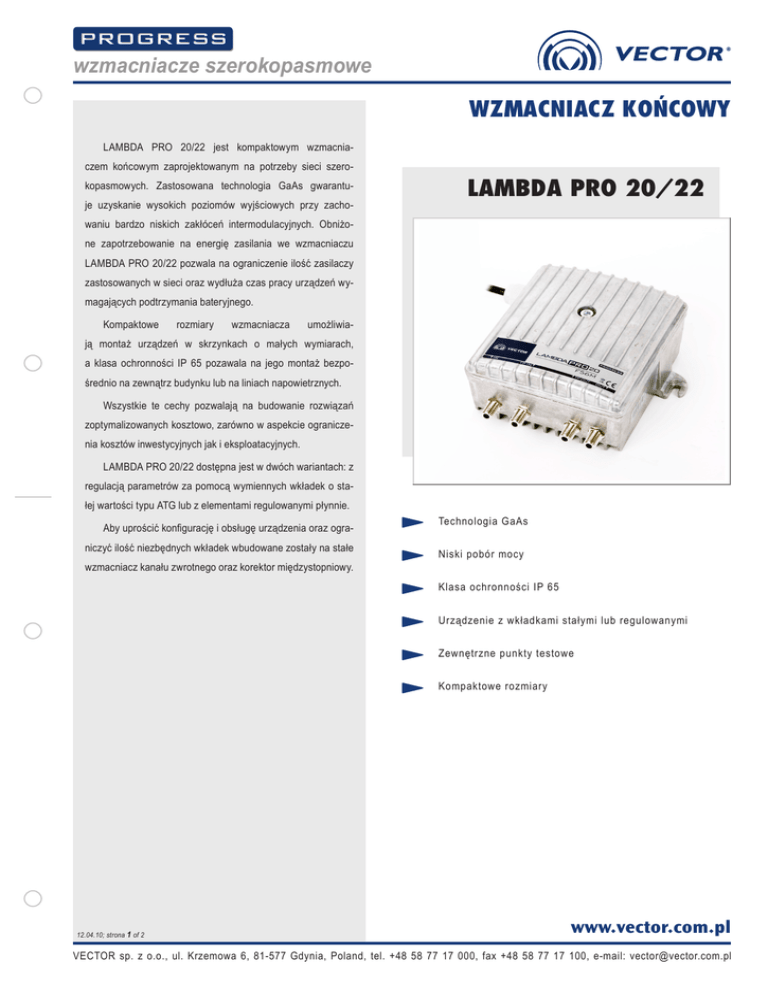

lambda pro 20/22 - VECTOR SOLUTIONS

wzmacniacze szerokopasmowe
WZMACNIACZ KOŃCOWY
LAMBDA PRO 20/22 jest kompaktowym wzmacniaczem końcowym zaprojektowanym na potrzeby sieci szerokopasmowych. Zastosowana technologia GaAs gwarantuje uzyskanie wysokich poziomów wyjściowych przy zacho-
LAMBDA PRO 20/22
waniu bardzo niskich zakłóceń intermodulacyjnych. Obniżone zapotrzebowanie na energię zasilania we wzmacniaczu
LAMBDA PRO 20/22 pozwala na ograniczenie ilość zasilaczy
zastosowanych w sieci oraz wydłuża czas pracy urządzeń wymagających podtrzymania bateryjnego.
Kompaktowe
rozmiary
wzmacniacza
umożliwia-
ją montaż urządzeń w skrzynkach o małych wymiarach,
a klasa ochronności IP 65 pozawala na jego montaż bezpośrednio na zewnątrz budynku lub na liniach napowietrznych.
Wszystkie te cechy pozwalają na budowanie rozwiązań
zoptymalizowanych kosztowo, zarówno w aspekcie ograniczenia kosztów inwestycyjnych jak i eksploatacyjnych.
LAMBDA PRO 20/22 dostępna jest w dwóch wariantach: z
regulacją parametrów za pomocą wymiennych wkładek o stałej wartości typu ATG lub z elementami regulowanymi płynnie.
Aby uprościć konfigurację i obsługę urządzenia oraz ograniczyć ilość niezbędnych wkładek wbudowane zostały na stałe
wzmacniacz kanału zwrotnego oraz korektor międzystopniowy.
Technologia GaAs
Niski pobór mocy
Klasa ochronności IP 65
Urządzenie z wkładkami stałymi lub regulowanymi
Zewnętrzne punkty testowe
Kompaktowe rozmiary
12.04.10; strona 1 of 2
www.vector.com.pl
VECTOR sp. z o.o., ul. Krzemowa 6, 81-577 Gdynia, Poland, tel. +48 58 77 17 000, fax +48 58 77 17 100, e-mail: [email protected]
LAMBDA PRO 20/22
DANE TECHNICZNE
PARAMETRY RF
INNE
Kanał dosyłowy
Zakres napięcia zasilającego:
Pasmo
85 ÷ 862 MHz
Wzmocnienie @862MHz
Współczynnik szumów
36 ± 1 dB
< 8.5 dB
1
Nierównomierność charakterystyki 2
Nachylenie charakterystyki
3
± 0.75 dB
6 ± 1 dB
Poziom wyjściowy 4 :
CTB ≤ -60dBc
CSO ≤ -60dBc
109
dBμV
108
Tłumienie niedopasowania 5
> 18 dB
Wejściowy punkt testowy
(dwukierunkowy)
-20 ± 1.5 dB
Wyjściowy punkt testowy
(kierunkowy)
-20 ± 1 dB
Kanał zwrotny
Pasmo
5 ÷ 65 MHz
Nachylenie charakterystyki
± 0.75 dB
Wzmocnienie:
LAMBDA PRO 20
LAMBDA PRO 22
20 ± 1
dB
24.5 ± 1
Modulecja siecią zasilającą HUM 1
≤ - 60 dBc
1
Wartość typowa
2
W zakresie 110 ÷ 862MHz
3
Mierzony w zakresie 110 ÷ 862MHz
4
Zwory 0dB dla punktu regulacji i korekcji, zgodnie z EN50083-3, 6dB korektor
24 ÷ 65
V AC
230 ± 10%
wersja F66W / F76W / V66W
wersja F56M / F76M / V56M
Pobór mocy:
8
W
8.5
wersja F66W / F76W / V66W
wersja F56M / F76M / V56M
Zakres temperatur pracy
-40 ÷ 60 ºC
Złącza IN/OUT:
PG11/F
F/F
5/8”
wersja F66W / V66W
wersja F56M / V56M
wersja F76W / F76M
Stopień ochrony obudowy
IP 65
Wymiary (SxGxW) 6
157 x 136 x 69 mm
Waga:
0.9
kg
1.3
wersja F66W / F76W / V66W
wersja F56M / F76M / V56M
DOSTĘPNE WERSJE
LAMBDA PRO 20 F66W
LAMBDA PRO 20 F56M
LAMBDA PRO 20 V66W
LAMBDA PRO 20 V56M
LAMBDA PRO 20 F76W
LAMBDA PRO 20 F76M
LAMBDA PRO 22 F66W
wkładki o stałej wartości, zakres napięcia zasilającego
24 ÷ 65V AC, złącza PG11/F
wkładki o stałej wartości, napięcie zasilające 230V AC, złącza F/F
płynna regulacja tłumienia i nachylenia, zakres napięcia zasilającego
24 ÷ 65V AC, złącza PG11/F
płynna regulacja tłumienia i nachylenia, napięcie zasilające 230V
AC, złącza F/F
wkładki o stałej wartości, zakres napięcia zasilającego 24 ÷ 65V AC,
złącza 5/8”
wkładki o stałej wartości, napięcie zasilające 230V AC, złącza 5/8”
wkładki o stałej wartości, zakres napięcia zasilającego 24 ÷ 65V AC,
złacza PG11/F
międzystopniowy, 42 kanały CENELEC, wartość typowa
5
18 dB dla f ≤ 40MHz, 18dB -1.5/oct dla f > 40MHz
6
Wymiary bez złącz
O ile nie określono inaczej, wszystkie parametry uzyskano w temperaturze pokojowej 25°C
SCHEMATY BLOKOWE
EQ1
0÷18dB
AT1
0÷18dB
EQ2
0÷10dB
LAMBDA PRO 20 F56M
LAMBDA PRO 20 F66W
LAMBDA PRO 20 F76M
LAMBDA PRO 20 F76W
LAMBDA PRO 22 F66W
Parametry techniczne mogą ulec zmianie bez uprzedzenia.
12.04.10; strona 2 of 2
AT2
0÷18dB
LAMBDA PRO 20 V56M
LAMBDA PRO 20 V66W
www.vector.com.pl
VECTOR sp. z o.o., ul. Krzemowa 6, 81-577 Gdynia, Poland, tel. +48 58 77 17 000, fax +48 58 77 17 100, e-mail: [email protected]
