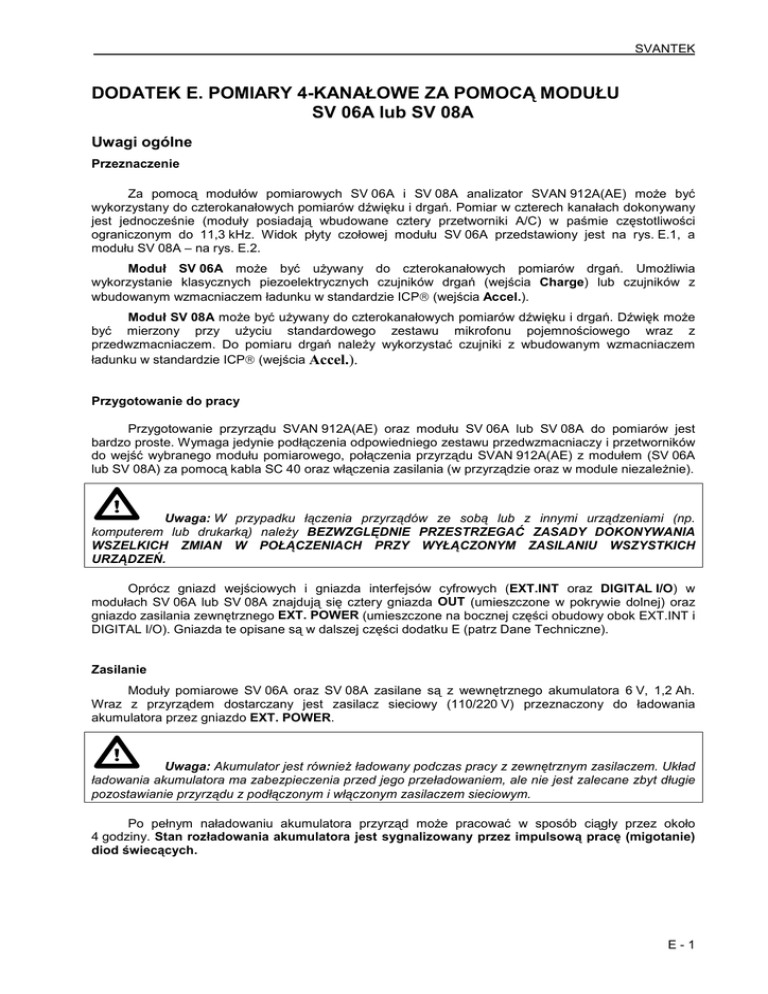

DODATEK E. POMIARY 4-KANAŁOWE ZA POMOCĄ MODUŁU
SV 06A lub SV 08A
Uwagi ogólne
Przeznaczenie
Za pomocą modułów pomiarowych SV 06A i SV 08A analizator SVAN 912A(AE) może być
wykorzystany do czterokanałowych pomiarów dźwięku i drgań. Pomiar w czterech kanałach dokonywany
jest jednocześnie (moduły posiadają wbudowane cztery przetworniki A/C) w paśmie częstotliwości
ograniczonym do 11,3 kHz. Widok płyty czołowej modułu SV 06A przedstawiony jest na rys. E.1, a
modułu SV 08A – na rys. E.2.
Moduł SV 06A może być używany do czterokanałowych pomiarów drgań. Umożliwia
wykorzystanie klasycznych piezoelektrycznych czujników drgań (wejścia Charge) lub czujników z
wbudowanym wzmacniaczem ładunku w standardzie ICP (wejścia Accel.).
Moduł SV 08A może być używany do czterokanałowych pomiarów dźwięku i drgań. Dźwięk może
być mierzony przy użyciu standardowego zestawu mikrofonu pojemnościowego wraz z
przedwzmacniaczem. Do pomiaru drgań należy wykorzystać czujniki z wbudowanym wzmacniaczem
ładunku w standardzie ICP (wejścia Accel.).
Przygotowanie do pracy
Przygotowanie przyrządu SVAN 912A(AE) oraz modułu SV 06A lub SV 08A do pomiarów jest
bardzo proste. Wymaga jedynie podłączenia odpowiedniego zestawu przedwzmacniaczy i przetworników
do wejść wybranego modułu pomiarowego, połączenia przyrządu SVAN 912A(AE) z modułem (SV 06A
lub SV 08A) za pomocą kabla SC 40 oraz włączenia zasilania (w przyrządzie oraz w module niezależnie).
Uwaga: W przypadku łączenia przyrządów ze sobą lub z innymi urządzeniami (np.
komputerem lub drukarką) należy BEZWZGLĘDNIE PRZESTRZEGAĆ ZASADY DOKONYWANIA
WSZELKICH ZMIAN W POŁĄCZENIACH PRZY WYŁĄCZONYM ZASILANIU WSZYSTKICH
URZĄDZEŃ.
Oprócz gniazd wejściowych i gniazda interfejsów cyfrowych (EXT.INT oraz DIGITAL I/O) w
modułach SV 06A lub SV 08A znajdują się cztery gniazda OUT (umieszczone w pokrywie dolnej) oraz
gniazdo zasilania zewnętrznego EXT. POWER (umieszczone na bocznej części obudowy obok EXT.INT i
DIGITAL I/O). Gniazda te opisane są w dalszej części dodatku E (patrz Dane Techniczne).
Zasilanie
Moduły pomiarowe SV 06A oraz SV 08A zasilane są z wewnętrznego akumulatora 6 V, 1,2 Ah.
Wraz z przyrządem dostarczany jest zasilacz sieciowy (110/220 V) przeznaczony do ładowania
akumulatora przez gniazdo EXT. POWER.
Uwaga: Akumulator jest również ładowany podczas pracy z zewnętrznym zasilaczem. Układ
ładowania akumulatora ma zabezpieczenia przed jego przeładowaniem, ale nie jest zalecane zbyt długie
pozostawianie przyrządu z podłączonym i włączonym zasilaczem sieciowym.
Po pełnym naładowaniu akumulatora przyrząd może pracować w sposób ciągły przez około
4 godziny. Stan rozładowania akumulatora jest sygnalizowany przez impulsową pracę (migotanie)
diod świecących.
E-1
SVANTEK___________________________________________________________________________
Przyciski sterujące modułu SV 06A
Na płycie czołowej modułu SV 06A znajdują się następujące przyciski sterujące:
1. cztery przyciski <GAIN>(<INPUT>),
2. przycisk <LP. FILTER>,
3. przycisk <SHIFT>.
Oznaczenia przycisków podane w nawiasach określają funkcję uaktywnianą przez naciśnięcie
przycisku <SHIFT>.
Rys. E.1. Widok płyty czołowej czterokanałowego modułu SV 06A
<SHIFT>
Przycisk służy do uaktywnienia dodatkowych funkcji niektórych przycisków sterujących (czerwone
opisy). Przycisk <SHIFT> musi być naciśnięty bezpośrednio przed wybraniem przycisku, którego
dodatkową funkcję użytkownik chce uaktywnić.
<GAIN>
Przycisk ten służy do ustawienia wzmocnienia w wybranym kanale wejściowym. Działanie tego
przycisku jest „sekwencyjne” tzn. kolejne naciśnięcia powodują cykliczną zmianę nastaw.
Uwaga: Aktualny stan nastawy wzmacniacza wejściowego sygnalizowany jest świeceniem
się odpowiedniej diody (LED) umieszczonej nad przyciskiem <GAIN> (niezależnie dla każdego z
czterech kanałów).
Uwaga: Wystąpienia przesterowania wzmacniacza wejściowego sygnalizowane jest
(niezależnie dla każdego z czterech kanałów) świeceniem się diody oznaczonej OVL i umieszczonej
powyżej diod określających zakres pomiarowy.
E-2
SVANTEK
(<INPUT>)
Przycisk ten służy do wyboru rodzaju wejścia dla każdego kanału wejściowego. Działanie tego
przycisku jest „sekwencyjne” tzn. kolejne naciśnięcia powodują cykliczną zmianę nastaw.
Uwaga: Aktualny typ wejścia (CHARGE lub ACCEL.) sygnalizowany jest świeceniem się
odpowiedniej diody (LED) umieszczonej pod przyciskiem <INPUT> (niezależnie dla każdego z czterech
kanałów).
<LP. FILTER>
Przycisk ten służy do włączania i wyłączania dolnoprzepustowego filtru „Low Pass” (patrz Dane
Techniczne).
Uwaga: Jednoczesne naciśniecie przycisków <LP.FILTER> oraz <SHIFT> powoduje
włączenie lub wyłączenie zasilania modułu.
Przyciski sterujące modułu SV 08A
Na płycie czołowej modułu SV 08A znajdują się następujące przyciski sterujące:
1. cztery przyciski <GAIN>(<INPUT>),
2. przycisk <POLAR.VOLT.>,
3. przycisk <SHIFT>.
Oznaczenia przycisków podane w nawiasach określają funkcję uaktywnianą przez naciśnięcie
przycisku <SHIFT>.
Rys. E.2. Widok płyty czołowej czterokanałowego modułu SV 08A
E-3
SVANTEK___________________________________________________________________________
<SHIFT>
Przycisk służy do uaktywnienia dodatkowych funkcji niektórych przycisków sterujących (czerwone
opisy). Przycisk <SHIFT> musi być naciśnięty bezpośrednio przed wybraniem przycisku, którego
dodatkową funkcję użytkownik chce uaktywnić.
<GAIN>
Przycisk ten służy do ustawienia wzmocnienia w wybranym kanale wejściowym. Działanie tego
przycisku jest „sekwencyjne” tzn. kolejne naciśnięcia powodują cykliczną zmianę nastaw.
Uwaga: Aktualny stan nastawy wzmacniacza wejściowego sygnalizowany jest świeceniem
się odpowiedniej diody (LED) umieszczonej nad przyciskiem <GAIN> (niezależnie dla każdego z
czterech kanałów).
Uwaga: Wystąpienia przesterowania wzmacniacza wejściowego sygnalizowany jest
świeceniem się diody oznaczonej OVL i umieszczonej powyżej diod określających zakres pomiarowy
(niezależnie dla każdego z czterech kanałów).
(<INPUT>)
Przycisk ten służy do wyboru rodzaju wejścia dla każdego kanału wejściowego. Działanie tego
przycisku jest „sekwencyjne” tzn. kolejne naciśnięcia powodują cykliczną zmianę nastaw.
Uwaga: Aktualny typ wejścia (MIC. lub ACCEL.) sygnalizowany jest świeceniem się
odpowiedniej diody (LED) umieszczonej pod przyciskiem <INPUT> (niezależnie dla każdego z czterech
kanałów).
<POLAR.VOLT.>
Przycisk ten służy do włączania i wyłączania napięcia polaryzacji mikrofonu pojemnościowego
(200 V).
Uwaga: W celu zmiany napięcia polaryzacji przycisk <POLAR.VOLT.> musi być
przytrzymywany przez kilka sekund.
Uwaga: Jednoczesne naciśniecie przycisków <POLAR.VOLT.> oraz <SHIFT> powoduje
włączenie lub wyłączenie zasilania modułu.
E-4
SVANTEK
E1. Czterokanałowe pomiary drgań za pomocą modułów SV 06A i SV 08A
Wybór modułu SV 06A lub SV 08A
W trakcie konfigurowania systemu pomiarowego, przed rozpoczęciem pomiarów, użytkownik
musi dokonać w analizatorze SVAN 912A(AE) wyboru interfejsu komunikacyjnego pomiędzy
przyrządem, a odpowiednim modułem (SV 06A lub SV 08A) w oknie AES/EBU INTERF. menu trybu
funkcji dodatkowych AUXILIARY FUNCTIONS MODE. Wyboru dokonuje się za pomocą przycisków
<!
!> lub <"
">.
Rys. E.3. Okno AES/EBU INTERF. w menu trybu AUX. FUNCTIONS MODE / wybrany moduł SV08
Funkcje pomiarowe
Pomiary drgań z wykorzystaniem modułów SV 06A oraz SV 08A przebiegają analogicznie do
pomiarów jednokanałowych wykonywanych bezpośrednio przyrządem SVAN 912A(AE). Zasadnicza
różnica, rozszerzenie możliwości pomiarowych, polega na jednoczesnym (w pełni równoległym) pomiarze
czterech sygnałów wejściowych pochodzących z czujników drgań lub mikrofonów.
Prezentacja wyników pomiaru jest rozszerzona i analogiczna do, opisanego w rozdziale 4, trybu
„pięcio-profilowego”. Piątym wyświetlanym wynikiem („piątym kanałem”) jest tzw. wektor V obliczany ze
wzoru:
V = k 12 Y12 + k 22 Y22 + k 32 Y32 + k 24 Y42
gdzie:
Y1 , ! , Y4 – wyniki RMS dla kanałów 1,...,4;
k 1 , ! , k 4 – współczynniki „wagowe” dla poszczególnych kanałów.
Wektor V może być w szczególności wykorzystany do pomiaru drgań oddziaływujących na
człowieka zgodnie z normą ISO 2631.
Na rys. E.4 przedstawione są różne możliwości konfiguracji czterokanałowego systemu
pomiarowego złożonego z analizatora SVAN 912A(AE) oraz modułów SV 06A albo SV 08A.
Uwaga: Poniżej przedstawione są szczegółowe różnice w sterowaniu przyrządem
związane z pomiarami czterokanałowymi. Dokładne zapoznanie się z instrukcją dotyczącą
pomiarów jednokanałowych jest niezbędne dla prawidłowego wykorzystania poniższych
informacji.
W trybie MIERNIKA dostępna jest jedynie funkcja Val (pomiar przyspieszenia drgań) oraz filtry
korekcyjne: Lin, W-Bxy, W-Bz, H-A oraz W-Bc.
E-5
SVANTEK___________________________________________________________________________
Rys. E.4. Różne możliwości konfiguracji czterokanałowego systemu pomiarowego złożonego z analizatora
SVAN 912A(AE) oraz modułów SV 06A albo SV 08A
Okno INPUT umożliwia zdalne sterowanie pracą modułów SV 06A oraz SV 08A. Możliwe jest
niezależne określenie warunków pracy każdego z czterech wejść modułu pomiarowego.
W celu uruchomienia pomiarów czterokanałowych należy (po połączeniu modułu zgodnie z rys. E.4
i włączeniu zasilania) ustawić w oknie INPUT wejście SV06 (lub SV08 w zależności od ustawienia w
oknie AES/EBU INTERF. patrz wyżej).
Następnie należy w trybie STOP:
1. w polu CHANNEL wybrać, za pomocą przycisków <!
!> lub <"
"> pożądany numer wejścia (kanału
pomiarowego);
2. ustawić, za pomocą przycisków <SHIFT> / <!
!> lub <SHIFT> / <"
"> właściwy typ wejścia (Charge
lub Accel.);
E-6
SVANTEK
Rys. E.5. Praca czterokanałowa w TRYBIE MIERNIKA: okno INPUT:SV06
Uwaga: W trybie RUN nie jest możliwa zmiana typu wejścia. Natomiast za pomocą
przycisków <SHIFT> / <!
!> lub <SHIFT> / <"
"> można zmienić w tym trybie numer wejścia.
Uwaga: Zmiana numeru wejścia nie wpływa w żaden sposób na pomiar, a tylko na
wyświetlanie parametrów i wyników na ekranie.
3. ustawić pożądany zakres pomiarowy oraz filtr korekcyjny (analogicznie jak przy
jednokanałowej);
4. włączyć (On) lub wyłączyć (Off) dodatkowy filtr dolnoprzepustowy LP_FILT. (patrz rys. E.6).
pracy
Uwaga: Filtr ten jest dostępny tylko w module SV 06A (patrz Dane Techniczne SV 06A).
Służy on do tłumienia wyższych częstotliwości sygnału wejściowego (w praktyce do tłumienia tzw.
rezonansu czujnika lub niepożądanych zakłóceń).
5. ustawić wartość współczynnika K dla każdego kanału (patrz rys. E.6).
Rys. E.6. Praca czterokanałowa w TRYBIE MIERNIKA: okno INPUT:LP_FILT oraz okno INPUT:K=
Uwaga: Domyślna wartość współczynników K wynosi: K1 = 1,40, K2 = 1,40, K3 = 1,0,
K4 = 0 , co odpowiada wymogom normy ISO2631 przy wykorzystaniu kanałów 1 i 2 do pomiarów drgań z
filtrem W-Bxy oraz kanału 3 z filtrem W-Bz.
E-7
SVANTEK___________________________________________________________________________
Okno FUNC umożliwia programowanie typu detektora, czasu pomiaru (INT.TIME) oraz kroku
całkowania (∆
∆INTEGR.) i jest wspólne dla wszystkich kanałów. Wybór parametrów przebiega identycznie
jak dla pracy jednokanałowej.
Okno DISPLAY umożliwia dokonanie wyboru sposobu prezentacji wyników pomiarów.
Dostępne są trzy tryby pracy: Val, 4Chn oraz Plot.
4Chn
Tryb ten umożliwia jednoczesne wyświetlanie czterech głównych wyników pomiaru (wartości Val
RMS; patrz rys.E.7).
Uwaga: Znak ‘>‘ wyświetlany obok numeru kanału oznacza, że jest on aktualnie wybrany w
oknie INPUT. Oznacza to również, że po ustawieniu w oknie DISPLAY:Val (patrz rys. E.9) zostaną
wyświetlone pozostałe wyniki pomiaru z tego kanału (w formacie jednokanałowym).
Rys. E.7. Praca czterokanałowa w TRYBIE MIERNIKA: okno DISPLAY:4Chn/glówne okno pomiarowe
Uwaga: Przesterowanie (OVERLOAD), każdego kanału niezależnie, jest sygnalizowane
symbolem ‘!‘. Przesterowanie jest sygnalizowane wtedy, gdy sygnał wejściowy przewyższa
aktualną wartość zakresową (RANGE) o więcej niż 10,7 dB. Zbyt mały poziom sygnału wejściowego w
danym kanale (UNDERRANGE) sygnalizowany jest symbolem ‘⇓‘ (patrz rys. E.8). Zbyt mały poziom
jest sygnalizowany wtedy, gdy sygnał wejściowy jest więcej niż 60,1 dB poniżej aktualnej wartości
zakresowej (RANGE).
Rys. E.8. Praca czterokanałowa w TRYBIE MIERNIKA: okno DISPLAY:Val
E-8
SVANTEK
Val
Tryb ten umożliwia wyświetlanie wyników pomiarów dla jednego kanału (wybranego aktualnie w
oknie INPUT). W tym przypadku sposób prezentacji wyników pomiaru jest identyczny jak dla pomiarów
jednokanałowych.
Plot
Tryb ten umożliwia obserwację i zapis zmian poziomu drgań w czasie pomiaru. Wszystkie wyniki
pomiarów są zapamiętywane w buforze jako funkcja czasu z krokiem określonym przez parametr
∆INTEGR.. Jeśli w oknie DISPLAY wybrana jest opcja Plot zawartość bufora jest prezentowana na
ekranie przyrządu. Bufor umożliwia zapamiętanie ok. 32 000 wyników.
Rys. E.9.Widok ekranu przyrządu w trybie METER MODE - okno DISPLAY – PLOT
Zawartość bufora może być zdefiniowana w oknie PLOT. Można je otworzyć przez dwukrotne
przyciśnięcie klawisza DISPLAY.
Dla każdego kanału (i wektora) wartość skuteczna (RMS) i wartość Peak może być składowana w
buforze niezależnie, zgodnie z ustawieniami w oknie PLOT. Użytkownik ma więc możliwość stworzenia
do dziesięciu niezależnych buforów.
Rys. E.10. Widok ekranu przyrządu w trybie METER MODE - okno DISPLAY – PLOT, definiowanie
buforów.
Uwaga: Każdy bufor pozwala na zapamiętanie około 32000 wyników podzielonych przez
liczbę niezależnie składowanych wyników RMS i/lub Peak.
E-9
SVANTEK___________________________________________________________________________
Zawartość bufora PLOT może być:
- wyświetlona jako funkcja czasu, jeśli w oknie DISPLAY jest ustawiona opcja Plot. Przyciski <!
!> i <"
">
pozwalają użytkownikowi na odczytanie zapamiętanej wartości i czasu pomiaru.
- zapamiętana jako plik (powinna być włączona opcja Plot).
Uwaga: Wszystkie wyniki w buforze są zapamiętywane w jednym pliku!
W trybie ANALIZATORA użytkownik ma do dyspozycji dwie funkcje: Time (przebiegi czasowe
przyspieszenia drgań) oraz Spectrum (pomiar widma mocy FFT przyspieszenia, prędkości oraz
przemieszczenia drgań). Dostępny jest tylko filtr Lin (tylko dla SV 06A - patrz Dane Techniczne).
Wyniki pomiarów wyświetlane są dla jednego kanału (wybranego aktualnie w oknie INPUT).
Sposób prezentacji wyników pomiaru jest identyczny jak dla pomiarów jednokanałowych.
Rys. E.11. Praca czterokanałowa w TRYBIE ANALIZATORA: okno INPUT/LP_FILT:Off,
Funkcja: Spectrum
Okno INPUT umożliwia zdalne sterowanie pracą modułów SV 06A oraz SV 08A. Możliwe jest
niezależne określenie warunków pracy każdego z czterech wejść modułu pomiarowego .
W celu uruchomienia pomiarów czterokanałowych należy (po połączeniu modułu zgodnie z rys. E.5
i włączeniu zasilania) ustawić w oknie INPUT wejście SV06 (lub SV08 w zależności od ustawienia w
oknie AES/EBU INTERF. patrz wyżej).
Następnie należy w trybie STOP:
1. w polu CHANNEL wybrać, za pomocą przycisków <!
!> lub <"
"> pożądany numer wejścia (kanału
pomiarowego);
2. ustawić, za pomocą przycisków <SHIFT> / <!
!> lub <SHIFT> / <"
"> właściwy typ wejścia (Charge
lub Accel.);
Uwaga: W trybie RUN nie jest możliwa zmiana typu wejścia. Natomiast za pomocą
przycisków <SHIFT> / <!
!> lub <SHIFT> / <"
"> można zmienić w tym trybie numer wejścia.
3. ustawić pożądany zakres pomiarowy oraz filtr korekcyjny (analogicznie jak przy
jednokanałowej);
4. włączyć (On) lub wyłączyć (Off) dodatkowy filtr dolnoprzepustowy LP_FILT. (patrz rys. E.11).
E - 10
pracy
SVANTEK
Uwaga: Filtr ten jest dostępny tylko w module SV 06A (patrz Dane Techniczne SV 06A).
Służy on do tłumienia wyższych częstotliwości sygnału wejściowego (w praktyce do tłumienia tzw.
rezonansu czujnika lub niepożądanych zakłóceń).
Uwaga: W trybie ANALYZER MODE może być użyty tylko filtr Lin.
Uwaga: Przy pomiarach czterokanałowych dostępne są pasma częstotliwości od 44,2 Hz do
11,3 kHz (patrz rys. E.11).
Rys. E.11. Praca czterokanałowa w TRYBIE ANALIZATORA: okno INPUT/BAND:44,2 Hz,
Funkcja: Spectrum
Uwaga: Przy pomiarach czterokanałowych nie jest dostępna funkcja ZOOM. Maksymalna
rozdzielczość analizy (liczba linii widma FFT) jest ograniczona do 480 (patrz rys.E.12).
Rys. E.12. Praca czterokanałowa w TRYBIE ANALIZATORA: okno FUNC/S.LINES:480,
Funkcja: Spectrum
E - 11
SVANTEK___________________________________________________________________________
Uwaga: Przy pomiarach czterokanałowych funkcja TRIGGER (patrz rys. E.14) dostępna
jest tylko dla kanału nr.1
Rys. E.13. Praca czterokanałowa TRYB ANALIZATORA: okno INPUT/BAND:1.41 kHz,
Funkcja: Time
Rys. E.14. Praca czterokanałowa w TRYBIE ANALIZATORA: okno INPUT/TRIGGER:Int+, Funkcja:
Time
E - 12
SVANTEK
E2. Czterokanałowe pomiary dźwięku za pomocą modułu SV 08A
Pomiary dźwięku z wykorzystaniem modułu SV 08A przebiegają analogicznie do pomiarów
jednokanałowych wykonywanych bezpośrednio przyrządem SVAN 912A(AE) oraz opisanych wyżej
pomiarów czterokanałowych drgań.
Na Rys. E.15 przedstawione są różne możliwości konfiguracji czterokanałowego systemu
pomiarowego złożonego z analizatora SVAN 912A(AE) oraz modułu SV 08A z przedwzmacniaczami
mikrofonowymi SV01 i mikrofonami pojemnościowymi.
Rys. E.15. Różne możliwości konfiguracji czterokanałowego systemu pomiarowego złożonego z analizatora
SVAN 912A(AE) oraz modułu SV 08A z przedwzmacniaczami mikrofonowymi SV01 i mikrofonami
pojemnościowymi
Uwaga: Poniżej przedstawiono pewne różnice występujące w sterowaniu modułu
SV 08A w trakcie czterokanałowych pomiarów dźwięku w porównaniu do pomiarów drgań. W celu
właściwego skorzystania z tych informacji zaleca się staranne przeczytanie części E1 dodatku.
W trybie METER MODE dostępna jest funkcja Leq (ciągły poziom równoważny dźwięku) wraz z
E - 13
SVANTEK___________________________________________________________________________
filtrami korekcyjnymi: Lin, A i C (inne dostępne filtry przeznaczone są do pomiarów drgań).
W celu uruchomienia pomiarów czterokanałowych należy (po połączeniu modułu zgodnie z
Rys. E.15 i włączeniu zasilania) ustawić w oknie INPUT wejście SV08 i dla każdego kanału przystawki
SV 08A ustawić właściwy typ wejścia oraz warunki pracy.
Rys. E.16. Pomiar czterokanałowy w trybie METER MODE: okno INPUT:SV08
W tym celu należy w trybie STOP:
1. w oknie CHANNEL wybrać, za pomocą przycisków <!
!> lub <"
"> pożądany numer wejścia (kanału
pomiarowego);
2. ustawić, za pomocą przycisków <SHIFT> / <!
!> lub <SHIFT> / <"
"> właściwy typ wejścia (Microph.
lub Accel.);
3. ustawić pożądany zakres pomiarowy oraz filtr korekcyjny (analogicznie jak przy pracy
jednokanałowej);
Uwaga: Wyniki pomiarów dźwięku (INPUT:Microph.) prezentowane są tylko w skali
logarytmicznej (wartości w dB).
Uwaga: Bardzo ważną cechą
jednoczesnych pomiarów dźwięku i drgań.
modułu
SV 08A
jest
możliwość
wykonywania
W trybie ANALIZATORA użytkownik ma do dyspozycji dwie funkcje Time (przebiegi czasowe)
oraz Spectrum (pomiar widma mocy FFT dźwięku).
W celu uruchomienia pomiarów czterokanałowych należy (po połączeniu modułu zgodnie ze
schematem z rys. E15 i włączeniu zasilania), ustawić w oknie INPUT opcję SV08 i wybrać właściwy typ
wejścia dla każdego kanału (podobnie jak w trybie METER MODE). Możliwe jest niezależne ustawienie
warunków pomiaru dla każdego z czterech wejść modułu (patrz E1).
E - 14
SVANTEK
Rys. E.17. Pomiary czterokanałowe w trybie ANALYZER MODE: okno INPUT:SV08
Uwaga: W trybie tym może być używany jedynie filtr Lin.
Wyniki pomiarów wyświetlane są dla jednego kanału (wybranego aktualnie w oknie INPUT).
Sposób prezentacji wyników pomiaru jest identyczny jak dla pomiarów jednokanałowych.
E3. Kalibracja
Kalibracja systemu czterokanałowego przebiega analogicznie jak dla pomiarów jednokanałowych.
Procedurę kalibracyjną opisaną w rozdziale 4.3 należy powtórzyć kolejno dla wszystkich czterech
kanałów modułu SV 06A lub SV 08A. Wybór aktualnie kalibrowanego wejścia następuje, analogicznie jak
przedstawiono wyżej, przez odpowiednią nastawę w oknie INPUT (o identycznej zawartości jak w trybie
MIERNIKA).
Analogicznie jak w przypadku pomiarów jednokanałowych, wszystkie poprawki kalibracyjne (dla
czterech kanałów) mogą być zapamiętane w odpowiednim pliku typu SETUP i odtworzone po jego
przywołaniu.
E4. Zapamiętywanie wyników pomiarów
Wyniki pomiarów czterokanałowych mogą być zapamiętywane w sposób analogiczny jak przy
pracy jednokanałowej.
Uwaga: Wyniki pomiarów czterokanałowych zapamiętywane są jednocześnie dla wszystkich
czterech kanałów niezależnie od aktualnej nastawy w oknie INPUT.
Format plików zawierających wyniki pomiarów czterokanałowych przedstawiony jest dodatku B.
E - 15
SVANTEK___________________________________________________________________________
E5. Dane techniczne modułu SV 06A
Liczba kanałów
4
Wejście ładunkowe (każdy kanał):
Gniazdo:
Impedancja:
Stała czasu obwodu całkowania:
Zakresy pomiarowe:
Zakres wartości mierzonego
ładunku:
BNC.
220 Ω/255 pF.
4,6 s.
4 podzakresy: 3,16 pC, 31,6 pC, 316 pC, 3,16 nC (krok 20 dB).
Filtr dolnoprzepustowy (LP):
1 kHz /-0,1 dB) (15,0 kHz /- 30dBmin)] z nachyleniem -12 dB/oktawę
wybierane przez użytkownika.
16 Hz /-0,1 dB (1,85 Hz/-3 dB) z nachyleniem 6 dB/octawę.
Filtr Lin:
25 fCRMS ÷ 10,2 nCRMS (dla filtru Lin).
Wejście drganiowe (każdy kanał):
Gniazdo:
Impedancja:
Zasilanie przetwornika drgań:
Zakresy pomiarowe:
Napięcie wejściowe:
BNC.
100 kΩ/200 pF.
źródło prądowe 28 V / 4 mA.
4 podzakresy: 3,16 mV, 31,6 mV, 316 mV, 3,16 V (krok 20 dB).
35,5 µVRMS÷10,2 VRMS (10 dB÷140,2 dB; odniesienie: 1 µVRMS).
Filtr Lin:
16 Hz /-0,1 dB (1,9 Hz/-3 dB) z nachyleniem 12 dB/oktawę.
Poziom szumów własnych:
Szerokopasmowy poziom szumów mierzony przy zwartym wejściu drganiowym (Accel.) dla pasma
11,3 kHz:
• z filtrem Lin
< 20 µVRMS,
Poziom szumów w torze ładunkowym (Charge), mierzony przy pojemności zastępczej przetwornika 1 nF:
• z filtrem Lin
< 10 f C.
Maksymalne napięcie wejściowe:
Moduł SV 06A jest przyrządem II klasy bezpieczeństwa (PN-84/T-06500, IEC 348). Maksymalne napięcie
między masą źródła sygnału, a ziemią nie może przekraczać 42 VPEAK lub musi mieć wydajność
prądową ograniczoną do 0,7 mA wartości szczytowej.
Maksymalne napięcie wejściowe: 200 V wartości szczytowej lub 50 V napięcia stałego dla wejścia
Accel.
Wykrywanie przesterowania:
Przyrząd ma wbudowane detektory przesterowania. Wykrywane jest przesterowanie zarówno w części
analogowej toru pomiarowego jak i przesterowanie przetwornika analogowo-cyfrowego.
Filtry antyaliasingowe:
pasmo przepustowe (- 3 dB):
lub :
1,85 Hz - 11,880 kHz,
0,9 Hz - 5,940 kHz.
pasmo zaporowe:
od 6,25 kHz lub od 12,5 kHz.
Tłumienie w paśmie zaporowym:
> 80 dB.
Częstotliwość próbkowania:
wewnętrzna: 24 kHz.
E - 16
SVANTEK
Przetwarzanie analogowo/cyfrowe: 18 bitów.
Całkowity błąd liniowości:
• od 0 do 70 dB poniżej maksymalnej wartości na danym zakresie
< 0,5 dB
(z wyjątkiem najniższych zakresów gdzie dynamika jest ograniczona przez szumy).
Zakres odniesienia:
0 dB
Błąd podstawowy pomiaru:
< ± 0,2 dB w temperaturze T=+23°C ± 5°C dla sygnału
sinusoidalnego.
Błąd pomiaru w pełnym zakresie temperatur:
< ± 0,3 dB w zakresie temperatur od -10°C do +50°C dla sygnału
sinusoidalnego.
± 0,1 dB.
Dokładność dzielników wejściowych:
Uwaga: Dla wyjść
wejściowych wynosi: ± 1,5 dB.
analogowych
(Analogue
Signal
Output)
Stabilność pomiaru amplitudy:
± 0,1 dB.
Dokładność i stabilność wewnętrznego wzorca częstotliwości:
0,01 %.
Wyjścia analogowe:
dokładność
dzielników
4
Signal Out (Analogue Signal Output)
standaryzowane
282 mVRMS
napięcie
wyjściowe
kanałów
1-4
wynosi
Gniazdo LEMO typu ERN.00.250 (widok z zewnątrz).
Gniazdo
Poziom napięcia:
Typ wyjścia:
numer styku
ERN.00.250
1
wyjście
ekran
masa
jednokontaktowe LEMO typu ERN.00.250
282 mVRMS (± 15 %) dla wejściowego sygnału sinusoidalnego
odpowiadającego
nominalnej
wartości
zakresowej.
Pasmo
częstotliwości sygnałów na wyjściu AC Out (-3 dB) wynosi 0,12 Hz 150 kHz, (-0,1 dB) 1 Hz - 30 kHz.
pojedyncze zakończenie, z impedancją wyjściową 51 Ω/1%.
Cyfrowe wejście/wyjście danych (digital I/O):
Gniazdo:
Standard interfejsu:
siedmiokontaktowe gniazdo LEMO typu ENG.1B.307.
AES/EBU, IEC 958, S/PDIF, EIAJ CP-340.
E - 17
SVANTEK___________________________________________________________________________
zrównoważone, z impedancją 110 Ω/± 20%.
Typ odbiornika:
Poniżej przedstawiony jest rysunek siedmiokontaktowego gniazda wejściowego przyrządu wraz z opisem
styków umieszczonym w tabeli.
numer styku
ENG.1B.307
1 – EXT.PGM
wejście CMOS
2 – SV912
wejście CMOS
3 – wolne
4 - TXP
wyjście - faza dodatnia
5 - TXN
wyjście - faza ujemna
6 – EXT ACC
zasilanie z SVAN 912A(AE)
7 - GND
masa
1
2
6
7
3
5
4
Gniazdo LEMO ENG.1B.307 (widok z zewnątrz)
Wejście wyzwalające EXT. INT.
Gniazdo LEMO typu ERN.00.250 (widok z zewnątrz).
numer styku
ERN.00.250
1
wejście
ekran
masa
Wejście służy do odbioru zewnętrznych impulsów wyzwalających lub synchronizujących o poziomach
+5 V/10 mA z aktywnym narastającym zboczem impulsu.
E - 18
SVANTEK
Zasilanie:
Moduł SV 06A może być zasilany z zewnętrznego źródła (akumulator lub zasilacz prądu zmiennego), o
napięciu stałym 12 V. Szum i zniekształcenia nie powinny przekraczać ± 5%. Wydajność prądowa:
- 12 V / 1000 mA DC,
Podstawowym sposobem pracy modułu jest zasilanie z wewnętrznego akumulatora.
Moduł wyposażony jest w wewnętrzny akumulator 6 V / 1,2 Ah oraz posiada wbudowany obwód
ładowania akumulatora (w celu prawidłowej obsługi zasilania patrz rozdz. 7).
Czas naładowania całkowicie rozładowanego akumulatora wynosi około 14 godzin (dla w pełni
sprawnego akumulatora).
SWITCHCRAFT connector type 722A 5.0/2.1 (external view)
Numer styku
722A 5.0/2.1
ekran
masa
1
+ 12 V
Masa (wraz z akumulatorem): 1,1 kg.
Wymiary:
• Wysokość 126 mm,
• Szerokość 114 mm,
• Głębokość 69 mm.
Odporność elektromagnetyczna:
Pole elektromagnetyczne o natężeniu 80 A/m daje wzrost wewnętrznego poziomu szumów nie więcej niż
o 10 dB.
Parametry środowiskowe:
o
o
od -10 C do +50 C.
o
o
• Zakres temperatur przechowywania: od -20 C do +50 C.
o
• Wilgotność:
90% RH przy 30 C (para nieskondensowana).
• Zakres temperatur pracy:
E - 19
SVANTEK___________________________________________________________________________
E - 20
SVANTEK
E6. Dane techniczne modułu SV 08A
Liczba kanałów
4
Wejście mikrofonowe:
Gniazdo:
Impedancja:
Zakresy pomiarowe:
Zakres napięcia wejściowego:
7-kontaktowe LEMO typu ENG.1B.307.
1 MΩ/40 pF.
4 podzakresy: 3,16 mV, 31,6 mV, 316 mV, 3,16 V (krok 20 dB).
3,16 µVRMS ÷ 10,2 VRMS (10 dB ÷ 140.2 dB odnies. do 1 µVRMS).
Polaryzacja mikrofonu:
0 V lub 200 V.
Zasilanie przedwzmacniacza mikrofonowego: 28 V.
Filtry:
Filtr Lin:
Filtr A:
Filtr C:
34,0 Hz /-0,1 dB (4,2 Hz /-3 dB), z nachyleniem 12 dB/oktawę.
Typ 1 zgodnie z normą IEC 651.
Typ 1 zgodnie z normą IEC 651.
Wejście ładunkowe (każdy kanał):
Gniazdo:
BNC z kablem SA 08 (7-kontaktowe przejście LEMO-BNC, typ
ENG.1B.307).
1 MΩ/75 pF (z kablem SA 08).
źródło prądowe o wydajności 28 V/4 mA.
4 podzakresy: 3,16 pC, 31,6 pC, 316 pC, 3,16 nC (krok 20 dB).
Impedancja:
Zasilanie przetworników drgań:
Zakresy pomiarowe:
Zakres wartości mierzonego
ładunku:
3,16 µ VRMS ÷ 10,2 VRMS (10 dB ÷ 140,2 dB odniesione do 1 µVRMS)
Filtr Lin:
16 Hz /-0,1 dB (1,9 Hz/-3 dB) z nachyleniem 12 dB/oktawę.
Poniżej przedstawiono opis 7-kontaktowego gniazda LEMO modułu SV 08A. Dla porównania
zamieszczono również opis wtyków innych dostępnych na rynku przedwzmacniaczy
mikrofonowych.
SV08A
(żeńskie)
SVANTEK
SV01A
G.R.A.S. 26AB
NORSONIC
1
NC
-
-
grzejnik 225 Ω
kalibracja
2
masa
sygnałowa
masa
masa
sygnałowa
masa
sygnałowa
masa
sygnałowa
3
200 V
200 V
200 V
200 V
200 V
4
wejście
wyjście
wyjście
wyjście
wyjście
5
NC
-
-
28 V
-
6
+28 V
+28 V
120 V
120 V
28 V÷120 V
7
masa zasilania
masa zasilania
masa zasilania
masa zasilania
masa (ujemne
zasilanie)
Ekran
masa
sygnałowa
masa
sygnałowa
?
?
obudowa
B&K 2669
1201
E - 21
SVANTEK___________________________________________________________________________
1
2
6
7
3
5
4
Gniazdo LEMO typu ENG.1B.307 (widok z zewnątrz)
Poziom szumów własnych:
Szerokopasmowy poziom szumów mierzony przy zwartym wejściu (pasmo 22,6 kHz):
• z filtrem Lin
• z filtrem A
• z filtrem C
< 1,8 µVRMS,
< 1,5 µVRMS,
< 1,1 µVRMS,
Maksymalne napięcie wejściowe:
Moduł SV 08A jest przyrządem II klasy bezpieczeństwa (PN-84/T-06500, IEC 348). Maksymalne napięcie
między masą źródła sygnału, a ziemią nie może przekraczać 42 VPEAK lub musi mieć wydajność
prądową ograniczoną do 0,7 mA wartości szczytowej.
Maksymalne napięcie wejściowe: 200 V wartości szczytowej lub 50 V napięcia stałego dla wejścia
Accel.
Wykrywanie przesterowania:
Przyrząd ma wbudowane detektory przesterowania. Wykrywane jest przesterowanie zarówno w części
analogowej toru pomiarowego jak i przesterowanie przetwornika analogowo-cyfrowego.
Filtry antyaliasingowe:
pasmo przepustowe (- 3 dB):
lub :
1,85 Hz - 11,880 kHz,
0,90 Hz - 5,940 kHz.
pasmo zaporowe:
od 6,25 kHz lub od 12,5 kHz.
Tłumienie w paśmie zaporowym:
> 80 dB.
Częstotliwość próbkowania:
wewnętrzna: 24 kHz.
Przetwarzanie analogowo/cyfrowe: 18 bitów.
Całkowity błąd liniowości:
• od 0 do 80 dB poniżej maksymalnej wartości na danym zakresie
< 0,5 dB
(z wyjątkiem najniższych zakresów gdzie dynamika jest ograniczona przez szumy).
Zakres odniesienia:
0,0 dB
Błąd podstawowy pomiaru:
< ± 0,2 dB w temperaturze T=+23°C ± 5°C dla sygnału
sinusoidalnego.
E - 22
SVANTEK
Błąd pomiaru w pełnym zakresie temperatur:
< ± 0,3 dB w zakresie temperatur od -10°C do +50°C dla sygnału
sinusoidalnego.
± 0,1 dB.
Dokładność dzielników wejściowych:
Uwaga: Dla wyjść
wejściowych wynosi: ± 1,5 dB.
analogowych
(Analogue
Signal
dokładność
dzielników
± 0,1 dB.
Stabilność pomiaru amplitudy:
Dokładność i stabilność wewnętrznego wzorca częstotliwości:
Wyjścia analogowe:
Output)
0,01 %.
4
Signal Out (Analogue Signal Output)
standaryzowane
282 mVRMS.
napięcie
wyjściowe
kanałów
1-4
wynosi
Gniazdo LEMO typu ERN.00.250 (widok z zewnątrz).
numer styku
ERN.00.250
1
wyjście
Ekran
masa
Gniazdo
Poziom napięcia:
jednokontaktowe LEMO typu ERN.00.250
282 mVRMS (± 15 %) dla wejściowego sygnału sinusoidalnego
odpowiadającego
nominalnej
wartości
zakresowej.
Pasmo
częstotliwości sygnałów na wyjściu AC Out (-3 dB) wynosi 0,12 Hz 150 kHz, (-0,1 dB) 1 Hz - 30 kHz.
pojedyncze zakończenie, z impedancją wyjściową 51 Ω/1%.
Typ wyjścia:
Cyfrowe wejście/wyjście danych (digital I/O):
Gniazdo:
Standard interfejsu:
siedmiokontaktowe gniazdo LEMO typu ENG.1B.307.
AES/EBU, IEC 958, S/PDIF, EIAJ CP-340.
Typ odbiornika:
zrównoważone, z impedancją 110 Ω/± 20%.
Poniżej przedstawiony jest rysunek siedmiokontaktowego gniazda wejściowego przyrządu wraz z opisem
styków umieszczonym w tabeli.
numer styku
ENG.1B.307
1 - EXT.PGM
wejście CMOS
2 - SV912
wejście CMOS
E - 23
SVANTEK___________________________________________________________________________
3 - wolne
4 - TXP
Wyjście - faza dodatnia
5 - TXN
Wyjście - faza ujemna
6 - EXT ACC
Zasilanie z SVAN 912A(AE)
7 - GND
Masa
1
2
6
7
3
5
4
Gniazdo LEMO ENG.1B.307 (widok z zewnątrz)
Wejście wyzwalające EXT. INT.
Wejście służy do odbioru zewnętrznych impulsów wyzwalających lub synchronizujących o poziomach
+5 V/10 mA z aktywnym narastającym zboczem impulsu.
Gniazdo LEMO typu ERN.00.250 (widok z zewnątrz).
numer styku
ERN.00.250
1
wejście
ekran
masa
Zasilanie:
Moduł SV 08A może być zasilany z zewnętrznego źródła (akumulator lub zasilacz prądu zmiennego), o
napięciu stałym 12 V. Szum i zniekształcenia nie powinny przekraczać ± 5%. Wydajność prądowa:
- 12 V / 1000 mA DC,
Podstawowym sposobem pracy modułu jest zasilanie z wewnętrznego akumulatora.
Moduł wyposażony jest w wewnętrzny akumulator 6 V / 1,2 Ah oraz posiada wbudowany obwód
ładowania akumulatora (w celu prawidłowej obsługi zasilania patrz rozdz. 7).
Czas naładowania całkowicie rozładowanego akumulatora wynosi około 14 godzin (dla w pełni
sprawnego akumulatora).
E - 24
SVANTEK
SWITCHCRAFT connector type 722A 5.0/2.1 (external view)
Numer styku
722A 5.0/2.1
ekran
masa
1
+ 12 V
Masa (wraz z akumulatorem): 1,1 kg.
Wymiary:
• Wysokość 126 mm,
• Szerokość 114 mm,
• Głębokość 69 mm.
Odporność elektromagnetyczna:
Pole elektromagnetyczne o natężeniu 80 A/m daje wzrost wewnętrznego poziomu szumów nie więcej niż
o 10 dB.
Parametry środowiskowe:
o
o
od -10 C do +50 C.
o
o
• Zakres temperatur przechowywania: od -20 C do +50 C.
o
• Wilgotność:
90% RH przy 30 C (para nieskondensowana).
• Zakres temperatur pracy:
E - 25
SVANTEK___________________________________________________________________________
E - 26
SVANTEK
E7. System do pomiaru drgań z modułem SV 06A
System spełnia wymagania normy PN-91/N-01355 (ISO 8041) dla przyrządów do pomiarów drgań
mechanicznych o ogólnym i miejscowym oddziaływaniu na organizm człowieka w zakresie 1 klasy
dokładności.
Konfiguracja systemu:
• Przenośny analizator dźwięku i drgań SVAN 912A(AE)
• Moduł SV 06A
• Przetworniki pomiarowe o czułości 0,01 pC/ms-2 do 1500 pC/ms-2
lub
• Przetworniki pomiarowe z wbudowanym przedwzmacniaczem (typu ICP)
o czułości 0,01 mV/ms-2 do 1500 mV/ms-2
Zakres wartości mierzonego przyspieszenia (dla czujników o czułości 10 pC/ms-2 lub 10 mV/ms-2):
• pomiar liniowy (z filtrem Lin)
wejście ACCEL.:
zakresy pomiarowe dla odstępu od szumów > 5 dB
od 0,004 ms-2 do 1000 ms-2 (RMS dla sinusoidy),
od 0,02 ms-2 do 1410 ms-2 (PEAK),
zakres pomiarowy (PEAK) z błędem pomiaru < ± 0,5 dB
od 0,2 ms-2 do 1410 ms-2,
wejście CHARGE:
zakresy pomiarowe dla odstępu od szumów > 5 dB
od 0,003 ms-2 do 1000 ms-2 (RMS dla sinusoidy),
od 0,007 ms-2 do 1410 ms-2 (PEAK),
zakres pomiarowy (PEAK) z błędem pomiaru < ± 0,5 dB
od 0,1 ms-2 do 1410 ms-2,
Uwaga: Podane wartości dla filtru Lin mogą być ograniczone poprzez charakterystyki
częstotliwości zastosowanych do pomiaru drgań czujników.
• pomiar skorygowany (filtry W-Bxy, W-Bz, W-Bc lub H-A)
wejście ACCEL.:
zakresy pomiarowe dla odstępu od szumów > 5 dB
od 0,0005 ms-2 do 1000 ms-2 (RMS dla sinusoidy),
od 0,002 ms-2 do 1410 ms-2 (PEAK),
zakres pomiarowy (PEAK) z błędem pomiaru < ± 0,5 dB
od 0,02 ms-2 do 1410 ms-2,
wejście CHARGE:
zakresy pomiarowe dla odstępu od szumów > 5 dB
od 0,001 ms-2 do 1000 ms-2 (RMS dla sinusoidy),
od 0,002 ms-2 do 1410 ms-2 (PEAK),
zakres pomiarowy (PEAK) z błędem pomiaru < ± 0,5 dB
od 0,02 ms-2 do 1410 ms-2,
E - 27
SVANTEK___________________________________________________________________________
Uwaga: Przy pomiarach sygnałów o współczynniku n > 1,41 górny zakres pomiarowy dla
wartości RMS może być określony ze wzoru: ARMS = 1410 n ms −2 , np. dla n = 10 otrzymujemy
wartość ARMS = 141 ms −2 . Analogiczna zasada dotyczy również wszystkich podzakresów pomiarowych.
Uwaga: Przy pomiarach w warunkach obecności silnych zakłóceń elektromagnetycznych
(np. pole w pobliżu linii energetycznych) dolny zakres pomiarowy może ulec istotnemu przesunięciu w
wyniku oddziaływania zewnętrznego pola na kable pomiarowe. W takich przypadkach zaleca się
staranne ekranowanie wszystkich przewodów doprowadzających sygnał pomiarowy do przyrządu. Oceny
wpływu czynników zewnętrznych na sygnał pomiarowy można dokonać w prosty sposób po przełączeniu
przyrządu w tryb ANALYZER MODE i analizę widma sygnału dochodzącego do przyrządu.
Zakresy pomiarowe przyspieszenia (dla czujników o czułości 10 pC/ms-2 lub 10 mV/ms-2):
4 podzakresy: 316 mms-2, 3,16 ms-2, 31,6 ms-2 i 316 ms-2 (110 dB, 130 dB, 150 dB, 170 dB
w odniesieniu do 1 µms-2).
Zakres mierzonych częstotliwości przyspieszenia:
od 0,2 Hz do 200 Hz przy pomiarach drgań oddziaływujących na człowieka - filtry W-Bxy,
W-Bz i W-Bc,
od 0,8 Hz do 1 kHz przy pomiarach drgań oddziaływujących na człowieka - filtr H-A,
od 1,85 Hz do 11,3 kHz (-3 dB) przy pomiarach liniowych z filtrem Lin.
Uwaga: Podane wartości dla filtru Lin mogą być ograniczone poprzez charakterystyki
częstotliwości zastosowanych do pomiaru drgań czujników.
Zakres wskazań wyniku pomiaru:
Ostrzeżenie ! (OVERLOAD) pojawia się, jeśli sygnał wejściowy przekroczy 99 % wartości
maksymalnej dla danego zakresu (np. 1,39 V wartości szczytowej (PEAK) dla zakresu
316 mVRMS), co odpowiada ok. 10,7 dB (dla przebiegu sinusoidalnego) przekroczenia
nominalnej wartości zakresu.
Gdy wynik pomiaru jest mnożony przez współczynnik skali (włączona jest kalibracja
CALIBRATION:On) ostrzeżenie ! (OVERLOAD) pojawia się przy przekroczeniu przez
przebieg wejściowy innego poziomu niż podany wyżej (np. jeśli współczynnik skali wynosi
+9,2 dB, a zakres pomiarowy 110 dB, to ostrzeżenie ! (OVERLOAD) pojawi się, jeśli
zmierzona wartość przekroczy ok. 129,9 dB - dla przebiegu sinusoidalnego).
Ostrzeżenie ⇓ (UNDERRANGE) pojawia się, jeśli sygnał wejściowy ma poziom niższy o
więcej niż -60,1 dB w stosunku do wartości nominalnej danego zakresu.
Błąd podstawowy pomiaru przyspieszenia: < ± 0,7 dB.
Czas wstępnego wygrzewania przyrządu:
1 minuta.
Kalibracja toru pomiarowego:
wibracyjna: przez pomiar sygnału wzorcowego z zewnętrznego wzbudnika drgań (np. SV 10A lub inny).
cyfrowa:
przez zadeklarowanie znamionowej czułości czujnika pomiarowego.
E - 28
