ADAPTACJA PODZIEMIA_opistechniczny

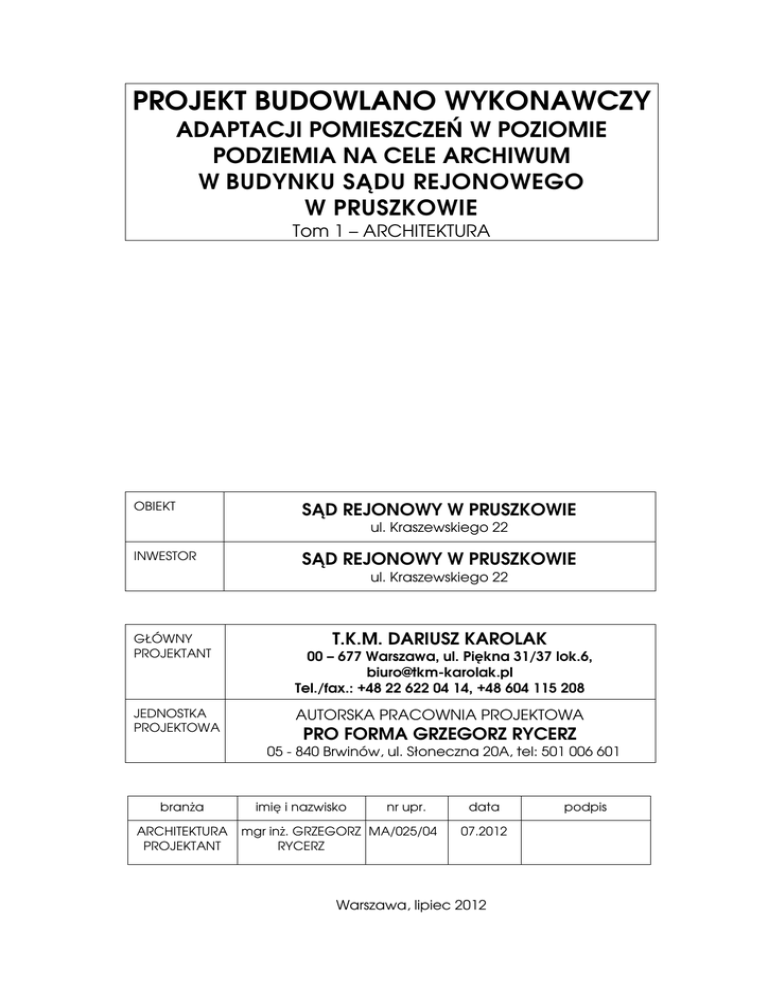

PROJEKT BUDOWLANO WYKONAWCZY
ADAPTACJI POMIESZCZEŃ W POZIOMIE
PODZIEMIA NA CELE ARCHIWUM
W BUDYNKU SĄDU REJONOWEGO
W PRUSZKOWIE
Tom 1 – ARCHITEKTURA
OBIEKT
SĄD REJONOWY W PRUSZKOWIE
ul. Kraszewskiego 22
INWESTOR
SĄD REJONOWY W PRUSZKOWIE
ul. Kraszewskiego 22
GŁÓWNY
PROJEKTANT
JEDNOSTKA
PROJEKTOWA
T.K.M. DARIUSZ KAROLAK
00 – 677 Warszawa, ul. Piękna 31/37 lok.6,
[email protected]
Tel./fax.: +48 22 622 04 14, +48 604 115 208
AUTORSKA PRACOWNIA PROJEKTOWA
PRO FORMA GRZEGORZ RYCERZ
05 - 840 Brwinów, ul. Słoneczna 20A, tel: 501 006 601
branŜa
ARCHITEKTURA
PROJEKTANT
imię i nazwisko
nr upr.
mgr inŜ. GRZEGORZ MA/025/04
RYCERZ
data
07.2012
Warszawa, lipiec 2012
podpis
Spis treści
Część opisowa
l.p.
zawartość
1
Strona tytułowa
2
Spis treści
3
Wykaz opracowań projektu budowlanego adaptacji pomieszczeń
4
Przedmiot opracowania
5
Podstawa opracowania
6
Zakres opracowania
7
Opis techniczny
8
Oświadczenie projektanta zgodnie z art.20 ust. 4 Ustawy z dn.7 lipca 1994 r.
9
Kopia uprawnień budowlanych projektanta
10
Zaświadczenie o wpisie projektanta na listę Mazowieckiej Okręgowej Izby Architektów
11
Informacja BIOZ
Część rysunkowa
l.p.
zawartość
nr rysunku
1
INWENTARYZACJA – RZUT KONDYGNACJI PODZIEMNEJ
01
2
RZUT KONDYGNACJI PODZIEMNEJ – ZAKRES OPRACOWANIA
02
3
INWENTARYZACJA – RZUT
03
4
INWENTARYZACJA – PRZEKRÓJ 1 – 1
04
5
WYBURZENIA, PRZEKŁADKI INSTALACJI I SKUCIE POSADZKI
05
6
RZUT
06
7
PRZEKROJE 1 – 1, A - A
07
Wykaz opracowań projektu budowlanego
l.p.
zawartość
1
Projekt budowlano – wykonawczy zmiany sposobu użytkowania części kondygnacji
podziemnej w budynku Sądu Rejonowego w Pruszkowie,
tom 1 - Architektura
2
Projekt budowlano – wykonawczy zmiany sposobu użytkowania części kondygnacji
podziemnej w budynku Sądu Rejonowego w Pruszkowie,
tom 2 - Konstrukcja
2
1. Przedmiot opracowania
Przedmiotem opracowania jest projekt budowlano – wykonawczy adaptacji pomieszczeń w
poziomie podziemia na cele archiwum polegającej na zmianie sposobu użytkowania części
pomieszczeń w budynku Sądu Rejonowego w Pruszkowie, przy ul. Kraszewskiego 22.
2. Podstawa opracowania
Podstawą opracowania jest zlecenie Inwestora oraz oględziny i inwentaryzacja budynku
Sądu Rejonowego w Pruszkowie dokonane przez projektantów.
3. Zakres opracowania
Zakres przestrzenny opracowania dotyczy pomieszczeń przylegających do archiwum ksiąg
wieczystych i składa się z pomieszczeń: 1/A – depozyty, 8/A – archiwum
ksiąg wieczystych, 6/A – korytarz, 11/A – magazyn i 12/A – magazyn.
3
OPIS TECHNICZNY
Planowana adaptacja pomieszczeń na cele archiwum polega na zmianie sposobu użytkowania
części kondygnacji podziemnej w rejonie pomieszczeń przylegających do archiwum ksiąg
wieczystych od strony ul. Hubala. Celem projektowanych zmian jest wygenerowanie dodatkowej
powierzchni składowej dla akt związanych z archiwum ksiąg wieczystych. W tym celu wydziela
się część pomieszczenia depozytów i część korytarza oraz anektuje pomieszczenia
magazynowe 11/A i 12/A.
Projektowane pomieszczenie – magazyn archiwum ksiąg wieczystych będzie przeznaczone
wyłącznie na składowanie akt sądowych na przesuwnych i stacjonarnych, systemowych
regałach. Nie przewiduje się stałego ani czasowego - t.j. powyżej dwóch godzin - przebywania
ani pracy ludzi w w/w pomieszczeniu. Przewiduje się wentylację pomieszczenia istniejącymi
kanałami wentylacji grawitacyjnej znajdującymi się przy ścianie zewnętrznej. Ogrzewanie
będzie realizowane dzięki istniejącej instalacji grzewczej za pośrednictwem dwóch
projektowanych grzejników.
Ze względów pożarowych przewiduje się zainstalowanie dwóch par stalowych drzwi
przeciwpożarowych EI 30 wraz z okuciem i samozamykaczem, wydzielających projektowane
pomieszczenie od archiwum ksiąg wieczystych z jednej strony i od klatki schodowej z drugiej.
Zakłada się że, podobnie jak pomieszczeniu archiwum ksiąg wieczystych, obciążenie ogniowe
nie przekroczy 500 kJ. W przestrzeni komunikacji przewiduje się oświetlenie awaryjne z
godzinnym podtrzymaniem zasilania.
Regały
Przewiduje się montaż regałów przejezdnych i stacjonarnych. Modele i kolorystyka o
równoważnych parametrach technicznych z istniejącymi w archiwum ksiąg wieczystych. W
projektowanej przestrzeni przewiduje się instalacje następujących urządzeń:
- 4 regały przejezdne - dł. 590 cm, szer 63 cm, wys. 218 cm, 5 półek
- 5 regałów przejezdnych - dł. 458 cm, szer. 63 cm, wys 218 cm, 5 półek
- 1 regał stacjonarny archiwalny z podstawą, jednostronny, plecy pełne - dł. 520 cm, szer.
31,5 cm, wys. 218 cm, 5 półek
Półki montowane będą od spodu w standardowym rozstawie używanym w archiwum ksiąg
wieczystych - ok.40 cm. Ostatnia półka będzie miała rozstaw wynikający z wysokości
pomieszczenia i przyjętej w związku z tym wysokości regału.
Odwodnienie liniowe
Przewiduje się modernizację istniejącego odwodnienia liniowego zlokalizowanego po
zewnętrznej stronie budynku na wysokości pomieszczenia depozytów.
Modernizacja będzie polegać na demontażu istniejącego rusztu koryta i wymianie na nowe,
przebudowie koryta i przewodu odprowadzającego z niego wody opadowe oraz włączenie go
do istniejącego przewodu w budynku w miejscu likwidowanej studzienki.
4
Przewidywane roboty:
- demontaż istniejącego rusztu koryta
- rozkucie i poszerzenie istniejącego, betonowego koryta od stron podjazdu.
- skucie posadzki betonowej i wykonanie wykopu w osi przewodu odbierającego wodę z koryta;
szerokość i głębokość wykopu pomiędzy korytem i studzienką - 80 cm.
- zainstalowanie i stabilizacja systemowego korytka, np. ACO DRAIN Multiline V 300, w miejscu
istniejącego koryta odwodnienia liniowego zgodnie z instrukcją do systemu
- wykonanie otworu w ściance w/w korytka w miejscu projektowanego odpływu tak, by środek
otworu znalazł się w połowie wysokości kanału
- zamontowanie przewodu odpływowego o śr. 160 mm wraz zasuwą burzową i połączenie go w
spadku ok. 6,5% z istniejącym przewodem w rejonie studzienki
- zasypanie wykopu i studzienki ( po wcześniejszym wybraniu namułów ) i ubicie warstwy
piasku
- wykonanie w miejscu prowadzonych wykopów wewnątrz budynku - szlichty betonowej o
grubości 8 cm zlicowanej wierzchem z resztą posadzki
- uzupełnienie w miejscu prowadzonych wykopów na zewnątrz budynku - kostki betonowej o
parametrach identycznych z istniejącą
- montaż nowego rusztu koryta
1/A – depozyty
Stan istniejący
powierzchnia – 53,19 m2
wysokość – 230 - 233,5 cm, pod podciągiem – 213 - 218 cm
posadzka - beton
ściany i sufit - tynk
instalacje:
- wodna – przewody instalacji wodnej pod sufitem, część z nich w otulinie ciepłochronnej
- centralnego ogrzewania - przewody z grzejnikiem na ścianie przy pomieszczeniu 11/A
- elektryczna - prowadzona natynkowo po ścianach i suficie, oświetlenie jarzeniowe na
suficie
- uziomu - bednarka na suficie przy bramach
- kanalizacji deszczowej – koryto odwodnienia liniowego z kratką stalową na zewnątrz
pomieszczenia, przewód żeliwny odbierający wodę z koryta i prowadzący do studzienki
instalacyjnej o średnicy wewnętrznej 70 cm w posadzce wewnątrz pomieszczenia;
przewód prowadzący od studzienki instalacyjnej pod posadzką w głąb budynku
wyposażenie – regały metalowe nieprzesuwne, składowane meble i elementy wyposażenia
budynku
Pomieszczenie przedzielone jest drewnianym przepierzeniem.
5
Prace do wykonania:
Likwidacja drewnianego przepierzenia. Przeróbka instalacji grzewczej w rejonie projektowanej
ściany murowanej ( zwiększenie przekroju przewodu oraz przesuniecie zaworu wchodzącego w
światło projektowanej ściany). Przekładki instalacji centralnego ogrzewania w rejonie
istniejącego grzejnika i likwidacja grzejnika. Przekładki instalacji elektrycznej w rejonie
wyburzanych ścian i projektowanych ścian murowanych w otworach bram.
Wyburzenie ściany pomiędzy pomieszczeniem 1/A oraz pomieszczeniami magazynów 11/A i
12/A. Wykonanie ściany działowej na przedłużeniu istniejącej ściany pomiędzy pomieszczeniem
5/A i 12/A. Wyrównanie zaprawą cementową fragmentów ścian w rejonach wyburzeń i
wykończenie tynkiem gipsowym ścian i sufitu.
Wykonanie ścian murowanych z bloczków gazobetonowych w otworach istniejących bram
garażowych, z pozostawieniem drzwi. Dwie pierwsze warstwy ściany należy wymurować z
bloczków
betonowych.
Zabezpieczenie
ścian
przeciwwilgociowo
dwukrotnie
kładzioną
bitumiczną masą powłokową. Ocieplenie ściany warstwą styropianu o gr. 5 cm mocowaną na
klej i kołki i wykończoną zaprawą zbrojoną siatką, od strony istniejących drzwi garażowych. W
stalowych drzwiach garażowych należy wykonać otwory wentylacyjne Ø15mm (3szt./skrzydło)
w ich górnej i dolnej części, w celu umożliwienia cyrkulacji powietrza w szczelinie między
drzwiami, a izolacją ze styropianu.
Skucie posadzki betonowej o gr. 13 cm na powierzchni o wymiarach 217 x 570cm. Demontaż
istniejącej
studzienki
kanalizacyjnej,
połączenie
przewodów
odprowadzających
wody
deszczowe z zewnętrznego odwodnienia liniowego i zasypanie studzienki ( patrz odwodnienie
liniowe). Uzupełnienie ubytków w istniejącej posadzce powstałych po wyburzeniach ścian i w
miejscu wykopów. Montaż prowadnic regałów przesuwnych na ławie betonowej o przekroju
25x20cm i wykończenie posadzki gresem identycznym z istniejącym w korytarzu 6/A wraz z
cokolikami.
Montaż grzejnika w standardzie firmy Purmo, grzejnik płytowy typu C22 biały o wymiarach 1200
x 900. Dla grzejnika montowanego we wnęce zamurowanego otworu bramy garażowej
wyłożenie wnęki folią aluminiową.
Zagruntowanie i dwukrotne pomalowanie ścian i sufitu farbą emulsyjną w kolorze białym.
Zainstalowanie systemowych regałów przesuwnych w standardzie regałów zamontowanych w
pomieszczeniu 8/A – archiwum ksiąg wieczystych.
W projektowanym pomieszczeniu przewiduje się 12 opraw jarzeniowych w standardzie
istniejących w pomieszczeniu archiwum ksiąg wieczystych. Włączniki do oświetlenia
projektowane są przy drzwiach po obu stronach pomieszczenia - jeden od strony archiwum
ksiąg wieczystych, a drugi od strony klatki schodowej. Przewiduje się włączniki schodowe
umożliwiające załączanie przejściowe bez konieczności powrotu.
6
6/A – korytarz
Stan istniejący
powierzchnia – 17,02 m2
wysokość – 242 cm, pod podciągiem – 201 cm
posadzka - terakota
ściany i sufit - tynk
instalacje:
- wodna – liczne przewody instalacji wodnej na ścianach i pod sufitem
- elektryczna - prowadzona natynkowo po ścianach i suficie, oświetlenie jarzeniowe na
suficie, szafka elektryczna w rejonie schodów
- teletechniczna – przewody na ścianach i pod sufitem
- kontroli dostępu
- przeciwpożarowa – przewody, czujka dymu na suficie, przycisk sygnalizacji pożarowej i
urządzenie sygnalizacji dźwiękowej pożaru w rejonie schodów,
- gazowa – przewód gazu biegnący po ścianie w rejonie schodów.
wyposażenie – regały metalowe nieprzesuwne
Prace do wykonania:
Przekładki instalacji wodnej, elektrycznej, teletechnicznej i kontroli dostępu w rejonie
wyburzanych i nowo budowanych ścian pod sufit. Przeróbka instalacji elektrycznej.
Demontaż drzwi wejściowych do pomieszczeń 11/A, 12/A i 8/A. Wyburzenie ściany działowej
pomiędzy drzwiami wejściowymi do pomieszczenia 12/A, a ścianą pomieszczenia łazienki 5/A
wraz z nadprożem drzwi. Wyburzenie ściany działowej pomiędzy korytarzem i archiwum ksiąg
wieczystych. Przekładka przycisku sygnalizacji pożarowej w rejonie schodów. Wykonanie
ściany działowej na przedłużeniu ściany klatki schodowej z otworem na drzwi. Wykonanie
ściany działowej na przedłużeniu istniejącej ściany archiwum z otworem na drzwi. Wyrównanie
zaprawą cementową fragmentów ścian w rejonach wyburzeń i wykończenie tynkiem gipsowym
ścian i sufitu. Uzupełnienie ubytków w istniejącej posadzce powstałych po wyburzeniach ścian,
montaż prowadnic regałów przesuwnych na ławie betonowej o przekroju 25x20cm i
wykończenie posadzki gresem identycznym z istniejącym wraz z cokolikami. Zagruntowanie i
dwukrotne pomalowanie ścian i sufitu farbą emulsyjną w kolorze białym. Zainstalowanie
regałów przesuwnych. Zamontowanie ościeżnic i skrzydeł stalowych drzwiowych p.poż EI30
90x210 i 140x210 wraz z okuciem i samozamykaczem, w wymurowanych ścianach.
8/A – archiwum ksiąg wieczystych
Stan istniejący
powierzchnia – 225,67 m2
wysokość – 243 cm, pod podciągiem – 204 cm
posadzka - terakota
7
ściany i sufit - tynk
instalacje:
- wodna – liczne przewody instalacji wodnej na ścianach i pod sufitem
- elektryczna - prowadzona natynkowo po ścianach i suficie, oświetlenie jarzeniowe na
suficie
- teletechniczna – przewody na ścianach i pod sufitem
- kontroli dostępu
- przeciwpożarowa – przewody, czujki dymu na suficie
wyposażenie – regały metalowe przesuwne
Prace do wykonania:
Przekładki instalacji wodnej, elektrycznej, teletechnicznej i kontroli dostępu w rejonie
wyburzanych i nowo budowanych ścian pod sufit. Przeróbka instalacji elektrycznej.
Demontaż drzwi wejściowych do pomieszczenia korytarza 6/A. Wyburzenie ściany działowej
pomiędzy korytarzem i archiwum ksiąg wieczystych ( patrz - wyburzenie ściany w korytarzu
6/A). Wykonanie ściany działowej na przedłużeniu istniejącej ściany archiwum z otworem na
drzwi p.poż 140x210 (patrz - ściany w korytarzu 6/A). Wyrównanie zaprawą cementową
fragmentów ścian w rejonach wyburzeń i wykończenie tynkiem gipsowym ścian i sufitu.
Uzupełnienie ubytków w istniejącej posadzce powstałych po wyburzeniach ścian, montaż
prowadnic regałów przesuwnych na ławie betonowej o przekroju 25x20cm i wykończenie
posadzki gresem identycznym z istniejącym wraz z cokolikami. Zagruntowanie i dwukrotne
pomalowanie ścian i sufitu farbą emulsyjną w kolorze białym. Zainstalowanie regałów
przesuwnych. Zamontowanie ościeżnicy i skrzydeł drzwiowych w wymurowanej ścianie (patrz drzwi w korytarzu 6/A).
11/A – magazyn
Stan istniejący
powierzchnia – 9,82 m2
wysokość – 245 cm
posadzka - betonowa
ściany i sufit - tynk cementowy, miejscami popękany
instalacje:
- kanalizacyjna - czynny pion kanalizacji wraz z odgałęzieniem pod sufitem
- wodna - przewody instalacji wodnej na ścianach i pod sufitem
- centralnego ogrzewania - przewody na ścianie naprzeciw drzwi w otulinie ciepłochronnej
- elektryczna - prowadzona natynkowo, oświetlenie żarówka zwykła i jarzeniowa na suficie
- przeciwpożarowa – przewód, czujka dymu na suficie
- teletechniczna – przewód pod sufitem
- uziomu - bednarka na ścianie naprzeciw drzwi
8
wyposażenie – regały metalowe nieprzesuwne
Prace do wykonania:
Przekładki instalacji centralnego ogrzewania i bednarki uziomu pod sufit. Przeróbka instalacji
elektrycznej.
Demontaż drzwi wejściowych do pomieszczenia. Wyburzenie ściany na prawo od drzwi wraz z
nadprożem ( patrz - wyburzenie ściany w korytarzu 6/A ) i ściany na wprost drzwi ( patrz wyburzenie ściany w pomieszczeniu 1/A). Wyrównanie zaprawą cementową fragmentów ścian
w rejonach wyburzeń i wykończenie tynkiem gipsowym ścian i sufitu. Wyrównanie istniejącej
posadzki betonowej i uzupełnienie ubytków w istniejącej posadzce powstałych po wyburzeniach
ścian. Montaż prowadnic regałów przesuwnych na ławie betonowej o przekroju 25x20cm i
wykończenie posadzki gresem identycznym z istniejącym na poziomie korytarza 6/A wraz z
cokolikami. Obudowa pionu kanalizacji sanitarnej wraz z odgałęzieniem pod sufitem płytą g-k.
Montaż grzejnika w standardzie firmy Purmo, grzejnik płytowy typu C22 biały o wymiarach 1200
x 900. Zagruntowanie i dwukrotne pomalowanie ścian i sufitu farbą emulsyjną w kolorze białym.
Zainstalowanie regałów przesuwnych.
12/A – magazyn
Stan istniejący
powierzchnia – 9,01 m2
wysokość – 246,5 cm
posadzka - betonowa
ściany i sufit - tynk cementowy
instalacje:
- kanalizacyjna - nieczynny pion kanalizacji
- wodna - przewody instalacji wodnej pod sufitem
- centralnego ogrzewania - przewody na ścianie naprzeciw drzwi w otulinie ciepłochronnej
- elektryczna - prowadzona natynkowo, oświetlenie żarówka zwykła i jarzeniowa na suficie
- przeciwpożarowa – przewód, czujka dymu na suficie
- uziomu - bednarka na ścianie naprzeciw drzwi
wyposażenie – regały metalowe nieprzesuwne
Prace do wykonania:
Likwidacja nieczynnego pionu kanalizacji sanitarnej. Przekładki instalacji centralnego
ogrzewania i bednarki uziomu pod sufit. Przeróbka instalacji elektrycznej.
Demontaż drzwi wejściowych do pomieszczenia. Wyburzenie ściany na lewo od drzwi wraz z
nadprożem ( patrz - wyburzenie ściany w korytarzu 6/A) i ściany na wprost drzwi ( patrz wyburzenie ściany w pomieszczeniu 1/A). Wyrównanie zaprawą cementową fragmentów ścian
w rejonach wyburzeń i wykończenie tynkiem gipsowym ścian i sufitu. Wyrównanie istniejącej
posadzki betonowej i uzupełnienie ubytków w istniejącej posadzce powstałych po wyburzeniach
9
ścian. Montaż prowadnic regałów przesuwnych na ławie betonowej o przekroju 25x20cm i
wykończenie posadzki gresem identycznym z istniejącym na poziomie korytarza 6/A wraz z
cokolikami. Zagruntowanie i dwukrotne pomalowanie ścian i sufitu farbą emulsyjną w kolorze
białym. Zainstalowanie regałów przesuwnych.
Brwinów, 31 lipiec 2012
inż. arch. Grzegorz Rycerz
upr. nr MA / 025 /04
10
OŚWIADCZENIE PROJEKTANTA
Ja niżej podpisany, mgr inż. arch. Grzegorz Rycerz, posiadający uprawnienia budowlane nr
MA/025/04 oświadczam, że jestem członkiem Mazowieckiej Okręgowej Izby Architektów o nr
ewidencyjnym MA -1587. Po zapoznaniu się z przepisami ustawy z dnia 7 lipca 1994 r – Prawo
Budowlane oświadczam że Projekt budowlano wykonawczy zmiany sposobu użytkowania
części kondygnacji podziemnej w budynku Sądu Rejonowego w Pruszkowie przy ul.
Kraszewskiego 22, sporządzony został zgodnie z obowiązującymi przepisami oraz zasadami
wiedzy technicznej.
mgr inż. arch. Grzegorz Rycerz
upr. nr MA / 025 /04
11
12
13
Projekt Budowlano - Wykonawczy
ADAPTACJI POMIESZCZEŃ W POZIOMIE PODZIEMIA NA CELE
ARCHIWUM
W BUDYNKU SĄDU REJONOWEGO
w Pruszkowie, ul. Kraszewskiego 22
INFORMACJA DOTYCZĄCA
BEZPIECZEŃSTWA
I OCHRONY ZDROWIA
INWESTOR:
Sąd Rejonowy w Pruszkowie
05-800 Pruszków, ul. Kraszewskiego 22
PROJEKT:
T.K.M. Dariusz Karolak
00-677 Warszawa, ul. Piękna 31/37 lok. 6
Warszawa, lipiec 2012r.
14
1. Zakres robót
Zaprojektowano adaptację pomieszczeń na cele archiwum polegającą na zmianie
sposobu użytkowania części kondygnacji podziemnej w rejonie pomieszczeń przylegających do
archiwum ksiąg wieczystych od strony ul. Hubala. Adaptacja polega na wyburzeniu kilku
ścianek działowych, wykonaniu nowych, przebudowie posadzek i instalacji oraz montażu
regałów przesuwnych.
Prace budowlane prowadzone będą jednoetapowo.
2. Elementy zagospodarowania działki stwarzające zagrożenie dla bezpieczeństwa i zdrowia
ludzi
Na terenie objętym opracowaniem nie znajdują się żadne elementy mogące stworzyć
zagrożenia dla bezpieczeństwa i zdrowia ludzi.
3. Przewidywane zagrożenia występujące podczas realizacji robót budowlanych
•
roboty budowlane - stwarzające możliwość upadku pracownika z wysokości , uderzenia,
przygniecenia pracowników przez przedmioty spadające z góry.
•
roboty izolacyjne i malarskie– stwarzające możliwość upadku pracownika z wysokości.
4. Sposób prowadzenia instruktażu pracowników przed przystąpieniem do realizacji robót
szczególnie niebezpiecznych
Kierownik Budowy zapewni na miejscu budowy instruktaż pracowników przez osobę
posiadającą odpowiednie kwalifikacje.
5. Środki techniczne i organizacyjne zapobiegające niebezpieczeństwom wynikającym z
wykonywania robót budowlanych w strefach szczególnego zagrożenia zdrowia lub w ich
sąsiedztwie, w tym zapewniających bezpieczną i sprawną komunikację, umożliwiającą szybką
ewakuację na wypadek pożaru, awarii i innych zagrożeń
Teren budowy należy ogrodzić i odpowiednio oznakować, zabezpieczając przed
dostępem osób postronnych. Ze względu na prace prowadzone przy pomieszczeniu archiwum,
należy prace odpowiednio zabezpieczyć w celu ochrony osób postronnych. Kierownik Budowy
przed przystąpieniem do prac zapewni poinstruowanie pracowników o ewentualnych
zagrożeniach i określi zasady postępowania w przypadku ich wystąpienia.
Na terenie budowy nie przewiduje się przechowywania i przemieszczania materiałów i
substancji niebezpiecznych. Pełna dokumentacja budowy oraz wszystkie niezbędne do jej
prowadzenia
dokumenty
będą
dostępne
u
Kierownika
Budowy.
Kierownik
Budowy,
wprowadzając niezbędne zmiany wynikające z postępu robót budowlanych, a dotyczące
bezpieczeństwa i ochrony zdrowia w opisie planu BiOZ, dokonuje adnotacji o przyczynach
wprowadzenia zmian.
15
Działka, na której będą prowadzone roboty budowlane, usytuowana jest w bezpośrednim
sąsiedztwie dróg pożarowych.
OPRACOWANIE:
mgr inż. Dariusz Karolak
upr.: MAZ/0143/POOK/04
16
