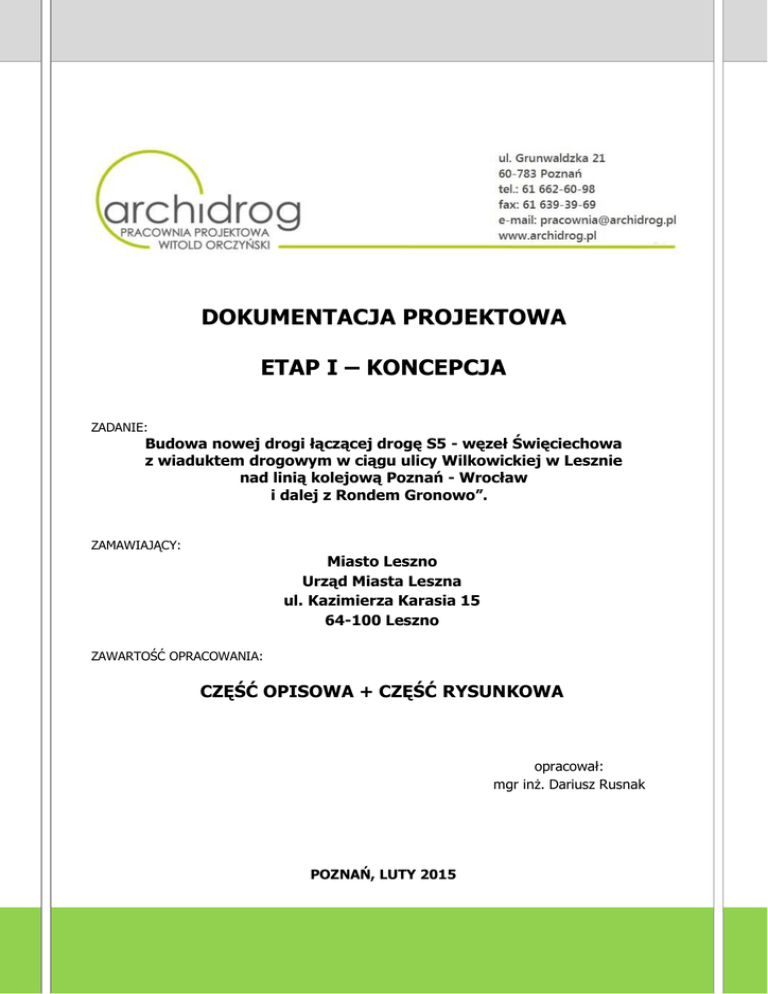

DOKUMENTACJA PROJEKTOWA ETAP I – KONCEPCJA

 DOKUMENTACJA PROJEKTOWA
ETAP I – KONCEPCJA
ZADANIE:
Budowa nowej drogi łączącej drogę S5 - węzeł Święciechowa
z wiaduktem drogowym w ciągu ulicy Wilkowickiej w Lesznie
nad linią kolejową Poznań - Wrocław
i dalej z Rondem Gronowo”.
ZAMAWIAJĄCY:
Miasto Leszno
Urząd Miasta Leszna
ul. Kazimierza Karasia 15
64-100 Leszno
ZAWARTOŚĆ OPRACOWANIA:
CZĘŚĆ OPISOWA + CZĘŚĆ RYSUNKOWA
opracował:
mgr inż. Dariusz Rusnak
POZNAŃ, LUTY 2015
Budowa nowej drogi łączącej drogę S5 węzeł Święciechowa z wiaduktem drogowym w ciągu ulicy Wilkowickiej w Lesznie nad linią kolejową Poznań ‐ Wrocław i dalej z Rondem Gronowo ZAWARTOŚĆ OPRACOWANIA 1. Część opisowa. 2. Zestawienie działek do podziału. 3. Część rysunkowa: •
Projekt zagospodarowania terenu rys. 1.1 – 1.5, •
Wariantowe rozwiązania skrzyżowań rys. 2, •
Obsługa komunikacyjna przyległych terenów rolnych rys. 3, •
Sposób włączenia ciągu pieszo‐rowerowego do węzła Święciechowa rys. 4. ‐ część opisowa ‐ 1 ‐ Budowa nowej drogi łączącej drogę S5 węzeł Święciechowa z wiaduktem drogowym w ciągu ulicy Wilkowickiej w Lesznie nad linią kolejową Poznań ‐ Wrocław i dalej z Rondem Gronowo CZĘŚĆ OPISOWA do I etapu (koncepcji) dokumentacji projektowej na budowę nowej drogi łączącej drogę S5 węzeł Święciechowa z wiaduktem drogowym w ciągu ulicy Wilkowickiej w Lesznie nad linią kolejową Poznań ‐ Wrocław i dalej z Rondem Gronowo”. W opisie zawarto podstawowe dane dotyczące planowanej inwestycji niezbędne na etapie opracowania koncepcji. 1. PRZEDMIOT INWESTYCJI Inwestycja obejmuje budowę i rozbudowę odcinka drogi łączącej planowaną drogę ekspresową S5 (węzeł Święciechowa) z istniejącą drogą krajową nr 5 i znajdującym się w jej ciągu rondem „Gronowo”. W ciągu tego odcinka drogi znajduje się przejazd kolejowy na linii Poznań – Wrocław. Obecnie opracowane są dwa projekty: budowy drogi ekspresowej S5 oraz budowy wiaduktu nad linią kolejową Poznań – Wrocław. Do tych opracowań dowiązano planowaną drogę. Planuje się budowę nowego odcinka drogi pomiędzy węzłem Święciechowa a ul. Wilkowicką o długości ~2060 m oraz rozbudowę istniejącego odcinka ul. Wilkowickiej (przebiegającego na kierunku wschód – zachód) do wysokości planowanego wiaduktu o długości ~530 m. Za planowanym wiaduktem istniejąca nawierzchni ul. Wilkowickiej będzie tylko wyremontowana (wymiana warstwy ścieralnej). Inwestycja obejmuje również rozbudowę istniejącego odcinka ul. Wilkowickiej (przebiegającego na kierunku północ ‐ południe) do wysokości granicy administracyjnej miasta Leszna; długość tego odcinka drogi wynosi ~510 m. Na całej długości drogi planuje się budowę ciągu pieszo – rowerowego oraz oświetlenia ulicznego. 2. ISTNIEJĄCE ZAGOSPODAROWANIE TERENU Odcinek drogi pomiędzy węzłem Święciechowa a ul. Wilkowicką przebiega w terenie niezabudowanym użytkowanym rolniczo. Wyjątek stanowi kilka zabudowań w miejscowości Maryszewice. Odcinek istniejącej ul. Wilkowickiej przebiega w zabudowie przemysłowej; istotny jest również fakt, że niezabudowane tereny przy ul. Wilkowickiej jak również od ul. Wilkowickiej do miejscowości Maryszewice będą w przyszłości stanowić zabudowę przemysłową (zgodnie z ustaleniami MPZP). W ciągu odcinka ul. Wilkowickiej (przebiegającego na kierunku północ ‐ południe) znajduje się zabudowa mieszkalna z pojedynczymi niewielkimi zakładami produkcyjno – usługowymi. Wzdłuż istniejącej ulicy przebiega duża ilość sieci infrastruktury technicznej: kable energetyczne, wodociągi, gazociągi, kanalizacja sanitarna, linie telekomunikacyjne napowietrzne. Teren rolniczy w kierunku miejscowości Święciechowa jest zdrenowany. ‐ część opisowa ‐ 2 ‐ Budowa nowej drogi łączącej drogę S5 węzeł Święciechowa z wiaduktem drogowym w ciągu ulicy Wilkowickiej w Lesznie nad linią kolejową Poznań ‐ Wrocław i dalej z Rondem Gronowo 3. PROJEKTOWANE ZAGOSPODAROWANIE TERENU 3.1. Rozwiązania drogowe. Planowany odcinek drogi pomiędzy węzłem Święciechowa a planowanym wiaduktem w ciągu ul. Wilkowickiej będzie posiadać parametry techniczne jak dla drogi klasy „Z”: ‐ prędkość projektowa: o 50 km/h w terenie zabudowanym, o 60 km/h poza terenem zabudowanym, ‐ szerokość jezdni ‐ 7.00 m, ‐ szerokość ciągu pieszo rowerowego ‐ 2.50 m, ‐ szerokość pasa zieleni ‐ 1.30 m, ‐ obciążenie ‐ 115 kN/oś, ‐ kategoria ruchu ‐ KR4 lub KR5. Odcinek pomiędzy węzłem Święciechowa a początkiem miejscowości Maryszewice posiadać będzie przekrój drogowy (bez krawężnika) z obustronnym rowem. Ciąg pieszo ‐ rowerowy będzie tu usytuowany poza rowem drogowym – na całym odcinku po południowej stronie drogi. Obsługę przyległych działek generalnie zaplanowano z istniejącej sieci dróg rolniczych. Dotyczy to przede wszystkim działek położonych po południowej stronie drogi, które mają obecnie dostęp z działki drogowej nr 1292. Pozostały odcinek drogi posiada przekrój w krawężniku. Ciąg pieszo ‐ rowerowy będzie tu oddzielony od jezdni pasem zieleni o szerokości 1.30 m (jest to minimalne szerokość dla usytuowania w nim znaków drogowych). Należy zaznaczyć, że ze względu na istniejącą szerokość pasa drogowego oraz usytuowanie infrastruktury technicznej pas zieleni nie może być szerszy. Na tym odcinku obsługę przyległych działek zaplanowano bezpośrednio z drogi głównej poprzez zjazdy. W ciągu odcinka drogi przewidziano wykonanie dwóch zatok autobusowych pomiędzy ul. Spółdzielczą a planowanym wiaduktem. Takie rozwiązanie przyjęto na podstawie ustaleń pomiędzy przedstawicielami Zamawiającego i Miejskiego Zakładu Komunikacji. Na wysokości zakładu Euroline zaplanowano zatokę do ważenia pojazdów. Przebudowywany odcinek ul. Wilkowickiej (przebiegającego na kierunku północ ‐ południe) będzie posiadać parametry techniczne jak dla drogi klasy „Z”: ‐ prędkość projektowa ‐ 50 km/h, ‐ szerokość jezdni ‐ 6.00 m, ‐ szerokość ciągu pieszo rowerowego ‐ 2.00 m, ‐ szerokość pasa zieleni ‐ 1.30 m, ‐ obciążenie ‐ 100 kN/oś, ‐ kategoria ruchu ‐ KR3. Należy zaznaczyć, że ze względu na istniejącą szerokość pasa drogowego oraz usytuowanie infrastruktury technicznej pas zieleni oraz ciąg pieszo – rowerowy nie może być szerszy. Na granicy opracowania – na terenie gminy Lipno znajduje się istniejący ciąg pieszo ‐rowerowy o szerokości 2.00 m (jak planowany). W ciągu odcinka drogi przewidziano wykonanie dwóch zatok autobusowych w miejscu istniejących przystanków autobusowych. W ciągu całego odcinka drogi znajdują się dwa skrzyżowania: ul. Wilkowickiej z ul. Spółdzielczą oraz ul. Wilkowickiej z planowaną drogą do węzła Święciechowa. Oba skrzyżowania planuje się jako ronda (jak rozwiązanie podstawowe): ‐ ul. Wilkowickiej z ul. Spółdzielczą jako rondo czterowylotowe (czwarty wylot stanowić ‐ część opisowa ‐ 3 ‐ Budowa nowej drogi łączącej drogę S5 węzeł Święciechowa z wiaduktem drogowym w ciągu ulicy Wilkowickiej w Lesznie nad linią kolejową Poznań ‐ Wrocław i dalej z Rondem Gronowo będzie ulica ujęta w MPZP), ‐ ul. Wilkowickiej z planowaną drogą do węzła Święciechowa jako rondo trzywylotowe. Oba ronda zaprojektowano o średnicy zewnętrznej wyspy Dz=36 m, średnicy wewnętrznej wyspy Dw=22 m, szerokość jezdni S=7.0 m w tym pierścień szerokości 1.5 m. Dla obu ww. skrzyżowań przedstawiono rozwiązania wariantowe w formie skrzyżowań skanalizowanych z pasami wyłączenia dla „lewoskrętów” na kierunku głównym i wyspami typu „małą kropla” nie wlotach bocznych. Poza tym przewidziano wykonanie trzech skrzyżowań zwykłych z drogami, które są ujęte w MPZP miasta Leszno oraz gminy Lipno oraz przebudowę skrzyżowania z ul. Graniczną i Ludową. Autor opracowania rekomenduje skrzyżowania typu rondo jako rozwiązania optymalne dla opracowanego układu komunikacyjnego. Podstawową ich zaletą jest naturalne spowolnienie ruchu. Poza tym powodują mniejszą ilość kolizji z istniejącą infrastrukturą techniczną (co jest dość rzadkie dla skrzyżowań typu rondo). Proponowane skrzyżowania skanalizowane z uwagi na konieczność ich jednostronnego poszerzenia zaburzają istniejące zagospodarowanie terenu po północnej stronie drogi – powodują większą ilość kolizji z istniejącą infrastrukturą techniczną, większą ilość drzew do wycinki, większą ilość działek do wykupu. Segregacja ruchu na wlotach uniemożliwia wykonanie skrętu w lewo dla trzech zjazdów, w tym do zakładu na działce nr 81/3. 3.2. Infrastruktura techniczna. Dla przedmiotowej inwestycji przewidziano na całym odcinku drogi wykonanie oświetlenia ulicznego z oprawami typu LED. Zasilanie oświetlenia przewiduje się w następujący sposób: w granicach miasta Leszna z istniejącej szafy przy stacji TRAFO przy ul. Wilkowickiej; na pozostałym odcinku ze stacji transformatorowej słupowej zlokalizowanej w Maryszewicach, przy czy zakłada się wykonanie dwóch obwodów (osobno dla gminy Lipno i Święciechowa). Dodatkowo przewiduje niezależne oświetlenie przejść dla pieszych. W ciągu całej drogi przewidziano wykonanie kanału teletechnicznego. Kanalizację deszczową projektuje się w granicach miasta Leszna oraz w obrębie terenu zabudowanego miejscowości Maryszewice. Odprowadzenie wód opadowych (po ich oczyszczeniu) będzie odbywać się do rowów melioracyjnych i kanalizacji deszczowej w ul. Spółdzielczej (do kanalizacji wprowadzenie bez podczyszczania). Poza tym zgodnie z wymaganiem Zamawiającego w ciągu ul. Wilkowickiej zaplanowano budowę odcinka kanalizacji sanitarnej – jej wpięcie zaplanowano do istniejącego kanału w ul. Spółdzielczej. W związku z poszerzeniem drogi i budową skrzyżowań występują kolizje z istniejącą infrastrukturą techniczną: gazociągami, wodociągami, kanalizacją sanitarną, kablami energetycznymi, napowietrzną linią telekomunikacyjną oraz siecią drenarską. Wstępny sposób likwidacji kolizji przedstawiono w części rysunkowej a ostateczne rozwiązania zostaną ustalone po otrzymaniu warunków likwidacji kolizji od gestorów sieci. Opracował : Dariusz Rusnak ‐ część opisowa ‐ 4 ‐ Budowa nowej drogi łączącej drogę S5 węzeł Święciechowa z wiaduktem drogowym w ciągu ulicy Wilkowickiej w Lesznie nad linią kolejową Poznań ‐ Wrocław i dalej z Rondem Gronowo Zestawienie właścicieli działek niezbędnych do podziału dla budowy nowej drogi łączącej drogę S5 węzeł Święciechowa z wiaduktem drogowym w ciągu ulicy Wilkowickiej w Lesznie nad linią kolejową Poznań ‐ Wrocław i dalej z Rondem Gronowo” Lp. Obręb Powierz. działki 2
[m ] Nr działki Właściciel 1.
Święciechowa 1054 2.
Święciechowa 1144 3.
Wilkowice 170 4.
Wilkowice 146 5.
Wilkowice 144 6.
Wilkowice 142/3 7.
Wilkowice 516/1 8.
Wilkowice 836/5 9.
Wilkowice 836/6 10.
Wilkowice 836/1 Stróżyński Krzysztof zam. ul. Leszczyńska 17, 64‐115 Święciechowa Stróżyńska Irena zam. ul. Leszczyńska 17, 64‐115 Święciechowa Kalitka Jan Marian Zam. Ul. Lipowa 28, 64‐115 Święciechowa Kalitka Maria Barbara Zam. Ul. Lipowa 28, 64‐115 Święciechowa Ludwiczak Mieczysław Zam. Święciechowska 58, Wilkowice, 64‐115 Święciechowa Gościniak Jacek Zam. ul. Gronowska 10, 46‐100 Leszno Gościniak Irena Zam. ul. Gronowska 10, 46‐100 Leszno Gościniak Jacek Zam. ul. Gronowska 10, 46‐100 Leszno Gościniak Irena Zam. ul. Gronowska 10, 46‐100 Leszno Stachowiak – Kaczmarek Wioletta Zam. ul. Lipowa 114, Wilkowice, 64‐115 Święciechowa Rychły Zbyszko Zam. ul. Strzelecka 10, 46‐100 Leszno Skarb Państwa‐ Agencja Nieruchomości Rolnych oddział terenowy w Poznaniu Siedziba ul. Fredry 12, 61‐701 Poznań – właściciel Marach Grzegorz Zam. Maksymiliana Jackowskiego 22A, 64‐111 Lipno – własność ustawowa Marach Alicja Katarzyna Zam. Maksymiliana Jackowskiego 22A, 64‐111 Lipno – dzierżawca do 30.09.2015r. Skarb Państwa‐ Agencja Nieruchomości Rolnych oddział terenowy w Poznaniu Siedziba ul. Fredry 12, 61‐701 Poznań – właściciel Marach Grzegorz Zam. Maksymiliana Jackowskiego 22A, 64‐111 Lipno – własność ustawowa Marach Alicja Katarzyna Zam. Maksymiliana Jackowskiego 22A, 64‐111 Lipno – dzierżawca do 30.09.2015r. Spółdzielnia Mieszkaniowo ‐ Administracyjna Antoniny 8420 449 884 607 3513 156 767 292 289 84 ‐ część opisowa ‐ 5 ‐ Budowa nowej drogi łączącej drogę S5 węzeł Święciechowa z wiaduktem drogowym w ciągu ulicy Wilkowickiej w Lesznie nad linią kolejową Poznań ‐ Wrocław i dalej z Rondem Gronowo 11.
Wilkowice 833/14 12.
Wilkowice 833/18 13.
Wilkowice 836/4 14.
Wilkowice 833/26 Siedziba ul. Ostroroga 16, 64‐100 Leszno – współwłaściciel Dworakowski Janusz Zam. Wilkowice – Maryszewice 5/3, 64‐115 Święciechowa Dworakowska Barbara Zam. Wilkowice – Maryszewice 5/3, 64‐115 Święciechowa ‐ współwłasność ustawowa Krzyżanek Marian Zam. Wilkowice – Maryszewice 5/1, 64‐115 Święciechowa Krzyżanek Irana Zam. Wilkowice – Maryszewice 5/1, 64‐115 Święciechowa ‐ współwłasność ustawowa Noga Zenon Piotr Zam. Maryszewice 5/4, 64‐115 Święciechowa Noga Krystyna Teresa Zam. Maryszewice 5, 64‐115 Święciechowa ‐ współwłasność ustawowa Organiszczak Anna Zam. ul. Święciechowska 114, 64‐100 Leszno Brak wypisu Skarb Państwa‐ Agencja Nieruchomości Rolnych oddział terenowy w Poznaniu Siedziba ul. Fredry 12, 61‐701 Poznań – właściciel Marach Grzegorz Zam. Maksymiliana Jackowskiego 22A, 64‐111 Lipno – własność ustawowa Marach Alicja Katarzyna Zam. Maksymiliana Jackowskiego 22A, 64‐111 Lipno – dzierżawca do 30.09.2015r. Skarb Państwa‐ Agencja Nieruchomości Rolnych oddział terenowy w Poznaniu Siedziba ul. Fredry 12, 61‐701 Poznań – właściciel Kowalczyk Mieczysław Zbigniew Zam. Powstańców Wielkopolskich 32, 64‐111 Lipno Kowalczyk Mirosława Teresa Zam. Powstańców Wielkopolskich 32, 64‐111 Lipno – własność ustawowa do 30.09.2015r. Matuszewski Stanisław Mirosław Zam. Lipowa 138, Wilkowice, 64‐115 Święciechowa Matuszewska Anita Anna Zam. Lipowa 138, Wilkowice, 64‐115 Święciechowa własność ustawowa do 30.09.2015r. Misiorny Marek Zam. Lipowa 20, Wilkowice, 64‐115 Święciechowa Misiorna Danuta Zam. Lipowa 20, Wilkowice, 64‐115 Święciechowa własność ustawowa do 30.09.2015r. Musielak Mirosław 62 292 3090 39 ‐ część opisowa ‐ 6 ‐ Budowa nowej drogi łączącej drogę S5 węzeł Święciechowa z wiaduktem drogowym w ciągu ulicy Wilkowickiej w Lesznie nad linią kolejową Poznań ‐ Wrocław i dalej z Rondem Gronowo 15.
Wilkowice 833/27 16.
Gronowo 26 17.
Gronowo 27 18.
Gronowo 30 19.
Gronowo 31/2 20.
Gronowo 58 21.
Gronowo 70 22.
Gronowo 71 23.
Gronowo 79 24.
Gronowo 81/3 25.
Gronowo 489/62 26.
Gronowo 489/34 27.
Gronowo 55/7 Zam. Powstańców Wielkopolskich24, 64‐111 Lipno Musielak Bogumiła Małgorzata Zam. Powstańców Wielkopolskich 24, 64‐111 Lipno – własność ustawowa do 30.09.2015r. Pietrowiak Ryszard Kazimierz Zam. Dworcowa 16, Wilkowice, 64‐115 Święciechowa Pietrowiak Dorota Krystyna Zam. Dworcowa 16, Wilkowice, 64‐115 Święciechowa ‐ własność ustawowa do 30.09.2015r. Brak wypisu Matuszewska Elżbieta Zam. Stefana Batorego 13, 64‐100 Leszno Matuszewski Florian Zam. Stefana Batorego 13, 64‐100 Leszno Matuszewska Elżbieta Zam. Stefana Batorego 13, 64‐100 Leszno Matuszewski Florian Zam. Stefana Batorego 13, 64‐100 Leszno Grzesiak Zbigniew Sławomir Zam. Wilkowicka 23, 64‐100 Leszno Miasto Leszno Siedziba ul. Kazimierz Karasia 16, 64‐100 Leszno Wojciechowski Stanisław Antoni Zam. Stanisława Grochowiaka 33, 64‐100 Leszno Wojciechowska Teresa Zam. Stanisława Grochowiaka 33, 64‐100 Leszno Tomczak Maria Jolanta Zam. Francuska 99, 64‐100 Leszno Schmidt Irena Domicela współwłaściciel władający Urbaniak Jadwiga – współwłaściciel Malcher Małgorzata Justyna – współwłaściciel Urbaniak Robert – współwłaściciel Urbaniak Aleksander Stanisław ‐ współwłaściciel Niewczas Irena Zam. Gen. Henryka Dembińskiego 66, 64‐100 Leszno Niewczas Henryk Zam. Gen. Henryka Dembińskiego 66, 64‐100 Leszno Malepszy Rafał Paweł Zam. Anny Mazowieckiej 1, 64‐100 Leszno Miejskie Przedsiębiorstwo Energetyki Cieplnej Spółka z o.o. w Lesznie Siedziba ul. Spółdzielcza 12, 64‐100 Leszno Miasto Leszno Siedziba ul. Kazimierz Karasia 16, 64‐100 Leszno EUROLINE sp. z o.o. z siedzibą Lesznie, ul. Spółdzielcza 51, 64‐100 Leszno 268 208 165 182 295 10 285 145 1033 40 245 78 35 ‐ część opisowa ‐ 7 ‐ Budowa nowej drogi łączącej drogę S5 węzeł Święciechowa z wiaduktem drogowym w ciągu ulicy Wilkowickiej w Lesznie nad linią kolejową Poznań ‐ Wrocław i dalej z Rondem Gronowo Zestawienie dodatkowe właścicieli działek niezbędnych do podziału dla wariantowych rozwiązań skrzyżowań 1.
2.
Gronowo 77/1 Gronowo 78/1 Janicki Dariusz Zam. ul. Wilkowicka 22, 64‐100 Leszno Janicki Dariusz Zam. ul. Wilkowicka 22, 64‐100 Leszno 82 78 Zestawienie właścicieli działek niezbędnych do podziału dla rozbudowy ulicy Wilkowickiej w Lesznie (odcinek od skrzyżowania do granicy miasta Leszno) 1.
2.
Gronowo 59/6 Gronowo 60/1 Gronowo 61 Gronowo 23 Gronowo 22 3.
4.
5.
Chrząszcz Agnieszka Zam. ul. Wilkowicka 2, 64‐100 Leszno Chrząszcz Małgorzata Zam. ul. Wilkowicka 2, 64‐100 Leszno Chrząszcz Piotr Zam. ul. Wilkowicka 2, 64‐100 Leszno Fliegner Irena Zam. ul. Wilkowicka 2, 64‐100 Leszno Chrząszcz Wojciech Zam. ul. Wilkowicka 2, 64‐100 Leszno Miasto Leszno Siedziba ul. Kazimierz Karasia 15, 64‐100 Leszno Dobrychłop Krzysztof Zam. ul. Ks. Sylwestra Marciniaka 4, 64‐100 Leszno Leśniak Elżbieta Zam. ul. Rocha Kowalskiego 31, 64‐100 Leszno Dereda ‐ Lesicka Danuta Zam. ul. 17 stycznia 115, 64‐100 Leszno Dereda ‐ Lesicka Danuta Zam. ul. 17 stycznia 115, 64‐100 Leszno 48 79 127 63 64 ‐ część opisowa ‐ 8 ‐
