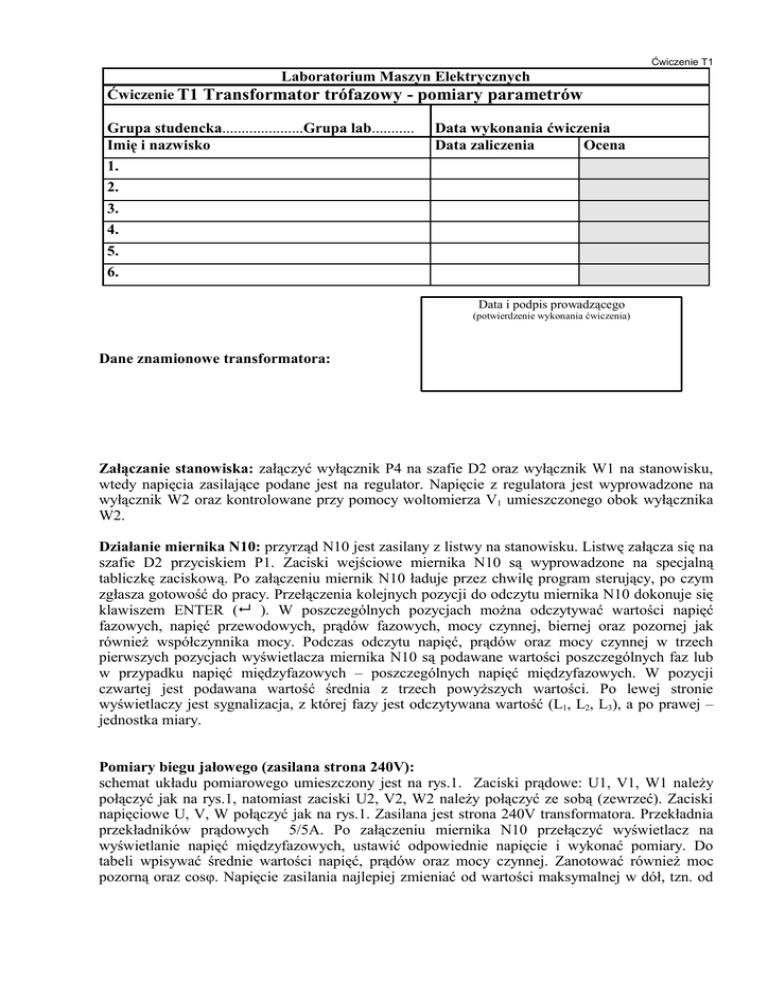

Ćwiczenie T1
Laboratorium Maszyn Elektrycznych
Ćwiczenie T1 Transformator trófazowy - pomiary parametrów
Grupa studencka.....................Grupa lab...........
Imię i nazwisko
1.
2.
3.
4.
5.
6.
Data wykonania ćwiczenia
Data zaliczenia
Ocena
Data i podpis prowadzącego
(potwierdzenie wykonania ćwiczenia)
Dane znamionowe transformatora:
Załączanie stanowiska: załączyć wyłącznik P4 na szafie D2 oraz wyłącznik W1 na stanowisku,
wtedy napięcia zasilające podane jest na regulator. Napięcie z regulatora jest wyprowadzone na
wyłącznik W2 oraz kontrolowane przy pomocy woltomierza V1 umieszczonego obok wyłącznika
W2.
Działanie miernika N10: przyrząd N10 jest zasilany z listwy na stanowisku. Listwę załącza się na
szafie D2 przyciskiem P1. Zaciski wejściowe miernika N10 są wyprowadzone na specjalną
tabliczkę zaciskową. Po załączeniu miernik N10 ładuje przez chwilę program sterujący, po czym
zgłasza gotowość do pracy. Przełączenia kolejnych pozycji do odczytu miernika N10 dokonuje się
klawiszem ENTER ( ). W poszczególnych pozycjach można odczytywać wartości napięć
fazowych, napięć przewodowych, prądów fazowych, mocy czynnej, biernej oraz pozornej jak
również współczynnika mocy. Podczas odczytu napięć, prądów oraz mocy czynnej w trzech
pierwszych pozycjach wyświetlacza miernika N10 są podawane wartości poszczególnych faz lub
w przypadku napięć międzyfazowych – poszczególnych napięć międzyfazowych. W pozycji
czwartej jest podawana wartość średnia z trzech powyższych wartości. Po lewej stronie
wyświetlaczy jest sygnalizacja, z której fazy jest odczytywana wartość (L1, L2, L3), a po prawej –
jednostka miary.
Pomiary biegu jałowego (zasilana strona 240V):
schemat układu pomiarowego umieszczony jest na rys.1. Zaciski prądowe: U1, V1, W1 należy
połączyć jak na rys.1, natomiast zaciski U2, V2, W2 należy połączyć ze sobą (zewrzeć). Zaciski
napięciowe U, V, W połączyć jak na rys.1. Zasilana jest strona 240V transformatora. Przekładnia
przekładników prądowych 5/5A. Po załączeniu miernika N10 przełączyć wyświetlacz na
wyświetlanie napięć międzyfazowych, ustawić odpowiednie napięcie i wykonać pomiary. Do
tabeli wpisywać średnie wartości napięć, prądów oraz mocy czynnej. Zanotować również moc
pozorną oraz cosφ. Napięcie zasilania najlepiej zmieniać od wartości maksymalnej w dół, tzn. od
Ćwiczenie T1
ok. 290V. Jeden z pomiarów powinien być wykonany dla wartości znamionowej napięcia w celu
wyznaczenia przekładni.
L
l
Transformator
badany
1A
V2
K
k
U1
U
W2
W1
2A
1B
2B
1C
V1
2C
N
L
l
~ 3x220V
V
V1
K
k
W1
W
Napięcie 2 (V2)
U
U1
U2
V1
V2
W1
W2
V
W
N
Rys.1. Układ połączeń do pomiarów w stanie jałowym.
Wyniki pomiarów w stanie jałowym.
U1 [V]
U2 [V]
I0 [A]
P0 [W]
Wyznaczenie przekładni transformatora:
Napięcie strony pierwotnej U1 = ..............................
Napięcie strony wtórnej U2 = ................................
Przekładnia υ = ............................................
S0 [VA]
cosϕ o
Ćwiczenie T1
Pomiary w stanie zwarcia (zasilana strona 380V):
schemat układu pomiarowego umieszczony na rys.2. Zasilana strona 380V transformatora.
Zwarcie strony 240V (przygotowane zostały specjalne, krótkie przewody). Przekładniki prądowe
20/5. Zaciski prądowe: U1, V1, W1 należy połączyć jak na rys.2, natomiast zaciski U2, V2, W2
należy połączyć ze sobą (zewrzeć). Zaciski napięciowe U, V, W połączyć jak na rys.2 poprzez
przekładniki napięciowe, aby podwyższyć napięcie. Przekładnia przekładników napięciowych
30/150. Przed wykonaniem pomiarów ustalić mnożniki dla pomiarów napięć, prądów oraz mocy i
zanotować je w przygotowanej w formatce tabeli. Po załączeniu miernika N10 przełączyć
wyświetlacz na wyświetlanie prądów fazowych, ustawić odpowiednie wartości i wykonać pomiary.
UWAGA!!! Należy zachować szczególną ostrożność przy ustawianiu wartości prądu zwarcia.
Odczytywana na wyświetlaczy przyrządu N10 wartość prądu znamionowego strony 1
transformatora po zastosowaniu przekładników prądowych 20/5 to 4,53A.
Do tabeli wpisywać średnie wartości napięć, prądów oraz mocy czynnej odczytane z miernika
N10. Zanotować również moc pozorną oraz cosφ. Po wykonaniu pomiarów przemnożyć
odczytane wartości przez odpowiednie dla nich mnożniki w celu uzyskania wartości
rzeczywistych.
L
2A
K
l
Transformator
badany
k
W2
U1
W1
1A
2B
1B
2C
N
~ 3x220V
V1
1C
L
l
V1
K
k
W1
b
B
a
A
b
B
a
A
U
V
W
Napięcie 2
U
U1
U2
V1
V2
W1
W2
Rys.2. Układ połączeń do pomiarów w stanie zwarcia.
V
W
N
Ćwiczenie T1
Wyniki pomiarów w stanie zwarcia.
U[V]
Cu
UZ [V]
I[A]
CI
IZ [A]
P [W]
CP
PZ [W]
S [VA]
CS
SZ [VA]
Wyznaczone parametry schematu zastępczego przeliczone na stronę napięcia ...........V.
R1 =
R2 =
Xσ1 =
Xσ2 =
Xµ =
RFe =
Znamionowe napięcie zwarcia:
uzN =
Sprawozdanie winno zawierać:
1. Schematy pomiarowe
2. Wyniki pomiarów
3. Wykresy
4. Obliczenia
5. Opisy i wnioski
Uwagi prowadzącego:
cosϕ Z
