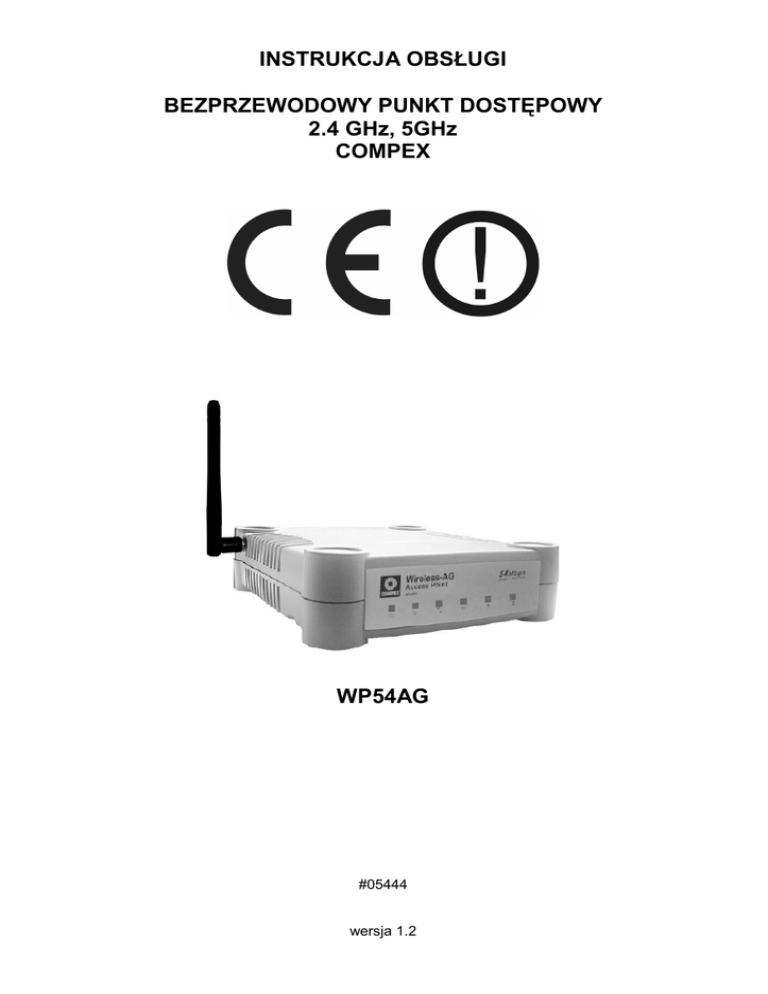

INSTRUKCJA OBSŁUGI
BEZPRZEWODOWY PUNKT DOSTĘPOWY
2.4 GHz, 5GHz
COMPEX
WP54AG
#05444
wersja 1.2
Wstęp
Punkt dostępowy WP54AG firmy Compex to wydajne urządzenie bezprzewodowe stworzone dla rozwiązań
biznesowych i prywatnych. Technologia Atheros AG zwiększa przepustowość dla standardu 802.11a (5GHz)
w porównaniu z systemem 802.11g (2.4 GHz), wprowadzając jednocześnie moŜliwość pracy w większej
ilości kanałów.
WP54AG moŜe pracować w 7 róŜnych trybach takich, jak: Access Point Bridging, Access Point Client,
Gateway, Wireless Routing Client, Wireless Ethernet Adapter, Point to Point i Point to Multipoint. Funkcja
SNMP pozwala w prosty sposób skonfigurować urządzenie.
Unikalną właściwością WP54AG jest funkcja Parallel Broadband umoŜliwiająca agregację pasma.
Ustawienia związane z dalekim zasięgiem pozwalają na aktywację automatycznego liczenia czasu szczeliny,
czas przerwy ACK i CTS. Protokół STP daje pewność połączenia i odpowiednią nadmiarowość. Sieć
zostanie przekonfigurowana automatycznie wraz ze zmianą w jej strukturze. Aby odpowiednio zabezpieczyć
sieć i chronić swoją prywatność, WP54AG jest uzbrojony w liczne funkcje związane z bezpieczeństwem: WiFi Protected Access (WPA), WPA2, MAC Address Filtering, IEEE 802.1x Authentication, 64/128-bit WEP
(Wired Equivalent Privacy) oraz funkcję pseudo-VLAN, która gwarantuje rozdzielenie róŜnych uŜytkowników
w ramach tej samej sieci bezprzewodowej.
Oświadczenie dotyczące zakłóceń
Urządzenie generuje i wykorzystuje fale o częstotliwościach radiowych. Instalacja niezgodna z podanymi
w instrukcji zaleceniami moŜe powodować zakłócenia w komunikacji radiowej.
OstrzeŜenie
NaleŜy zapewnić bezpieczne warunki pracy urządzenia (np. uŜywać tylko ekranowanych przewodów
do połączenia z komputerem lub innym urządzeniem peryferyjnym). Dokonanie przez uŜytkownika
jakichkolwiek własnych zmian w urządzeniu moŜe spowodować utratę moŜliwości jego legalnego
uŜytkowania.
Bezpieczeństwo uŜytkowania
Urządzenie zostało zaprojektowane i wyprodukowane z najwyŜszą starannością o bezpieczeństwo osób
instalujących i uŜytkujących. Dla zapewnienia bezpieczeństwa pracy, naleŜy stosować się do wszelkich
wskazań zawartych w tej instrukcji jak i instrukcjach obsługi urządzeń towarzyszących (np. komputera PC).
Oświadczenie dotyczące promieniowania
Nie powinno się przebywać w odległości mniejszej niŜ 20cm od pracującego urządzenia.
Deklaracja zgodności R&TTE
Urządzenie pracuje zgodnie z wymaganiami zawartymi w dyrektywie europejskiej opisującej urządzenia
radiowe, terminale telekomunikacyjne oraz ich wzajemne rozpoznawanie i zgodność. (Directive 1999/5/CE
of the European Parliament and the Council of Europe, march 1999, on radio equipment and
telecommunication terminal equipment and the mutual recognition of their conformity).
Kraje przeznaczenia
Urządzenie jest przystosowane do pracy na terenie Polski.
Urządzenie pracujące w trybie ETSI jest przeznaczone do pracy w warunkach domowych i biurowych w
krajach Unii Europejskiej, a takŜe w Norwegii i Szwajcarii – krajach członkowskich EFTA.
Nie ma krajów europejskich, w których nie zaleca się stosowania tego urządzenia.
Ograniczenia w uŜytkowaniu
Francja: dopuszcza się pracę tego urządzenia wyłącznie na kanałach nr 10, 11, 12, 13.
2
1. Zawartość opakowania
- bezprzewodowe urządzenie sieciowe WP54AG,
- antena zewnętrzna 2dBi SMA-RP (F),
- zewnętrzny zasilacz 24 DC 0,5 A, ~230V AC 50Hz,
- skrócona instrukcja obsługi,
- płyta CD,
- niniejsza instrukcja obsługi wraz z deklaracją zgodności CE,
- zestaw mocujący.
Podczas dostawy naleŜy upewnić się, Ŝe opakowanie nie jest uszkodzone. W przypadku stwierdzonych
uszkodzeń naleŜy niezwłocznie skontaktować się z dostawcą. Prosimy równieŜ o sprawdzenie zgodności
zawartości opakowania z powyŜej zamieszczoną listą.
2. Zawartość instrukcji
Instrukcja ta zawiera opis bezprzewodowego urządzenia sieciowego WP54AG z odpowiednimi procedurami
instalacji, konfiguracji i uŜytkowania. Przed przystąpieniem do instalacji bezprzewodowego urządzenia
sieciowego WP54AG naleŜy dokładnie przeczytać całość tej instrukcji, w szczególności zaś punkty
poświęcone bezpieczeństwu.
3. Zasady bezpieczeństwa
Bezprzewodowe urządzenie sieciowe WP54AG jest zgodne z przepisami w zakresie bezpieczeństwa
uŜytkowania urządzeń elektrycznych.
- gniazdo sieciowe musi być uziemione zgodnie z obowiązującymi przepisami,
- przed przeniesieniem lub wykonywaniem innych operacji technicznych urządzenie naleŜy odłączyć od
zasilania,
- nie stosować uszkodzonych lub zuŜytych przewodów zasilania, gdyŜ powodują one znaczne zagroŜenie
dla bezpieczeństwa uŜytkownika,
- prace instalacyjne muszą być wykonywane przez odpowiednio przeszkolony personel techniczny,
- nie stosować urządzenia w miejscach występowania substancji łatwopalnych,
- zabezpieczyć urządzenie przed dostępem dzieci lub osób niepowołanych,
- upewnić się, Ŝe urządzenie zostało odpowiednio zamocowane,
- urządzenie traktowane jest jako wyłączone dopiero po odłączeniu przewodów zasilania oraz przewodów
łączących je z innymi urządzeniami,
- jeśli urządzenie zostanie przeniesione z miejsca chłodnego do ciepłego, w jego wnętrzu moŜe skroplić się
para wodna uniemoŜliwiając prawidłowe funkcjonowanie. NaleŜy wówczas odczekać, aŜ wilgoć odparuje.
Uwaga: Nie naleŜy dotykać styków gniazd znajdujących się na obudowie urządzenia. Wyładowanie
elektrostatyczne moŜe spowodować trwałe uszkodzenie urządzenia.
4. Instalacja sprzętu
4.1. Zasilanie
Bezprzewodowe urządzenie sieciowe WP54AG jest zasilane przez dostarczony zewnętrzny zasilacz AC/DC.
NaleŜy podłączyć zasilacz wraz z adapterem do sieci prądu zmiennego 230V 50Hz, a złącze
DC 24V naleŜy wpiąć do gniazda zasilania urządzenia.
Dla wersji z zasilaniem PoE: Bezprzewodowe urządzenie sieciowe WP54AG jest zgodne ze standardem
802.3af (Power over Ethernet / PoE) i nie wymaga stosowania dołączonego zasilacza zewnętrznego. Port
LAN tego urządzenia moŜe słuŜyć dodatkowo do dostarczania zasilania zgodnie z wymienionym
standardem. Konfiguracja urządzenia do pracy w standardzie 802.af opisana jest w oryginalnej instrukcji
obsługi.
Uwaga: nie naleŜy stosować jednocześnie zasilania zewnętrznym zasilaczem i poprzez port LAN PoE.
Grozi to nieprawidłowym funkcjonowaniem urządzenia a nawet jego uszkodzeniem.
4.2. Oprogramowanie
Dołączone na płycie CD oprogramowanie nie jest wymagane do prawidłowego funkcjonowania urządzenia.
Jest to oprogramowanie słuŜące do zarządzania urządzeniem z poziomu MS Windows® oraz do
uaktualniania firmware bezprzewodowego urządzenia sieciowego WP54AG.
3
4.3. Środowisko pracy
Urządzenie WP54AG jest przeznaczone do pracy wewnątrz pomieszczeń. NaleŜy zadbać, aby urządzenie
umieszczone było w sposób zapewniający dobry przepływ powietrza i łatwy dostęp do portów. Powietrze
powinno być wolne od zanieczyszczeń, a urządzenie nie powinno znajdować się w bezpośredniej bliskości
źródeł ciepła (piece, grzejniki, bezpośrednie nasłonecznienie) bądź urządzeń generujących zakłócenia
elektromagnetyczne (silniki, telewizory itp.).
4.4. Diody LED
Nazwa
1
Opis
Niebieska
urządzenie włączone
Brak
brak zasilania
Migająca zielona
test diagnostyczny
Zielona
dostępne połączenie WAN
LED (zasilanie)
2
LED (diagnostyka)
3
LED (WAN Link/Act)
4
Migająca zielona
Transmisja danych poprzez WAN
Zielona
przynajmniej jeden klient bezprzewodowy aktywny
Migająca zielona
wykryta aktywność w sieci bezprzewodowej
LED (WLAN Link/Act)
5
4
1 2 LED (1 port Ethernet i 2 diody LED)
Zielona
połączenie ethernetowe nawiązane
Migająca zielona
wykryta aktywność sieci
Wyłączona
brak połączenia sieciowego
4.5. Budowa WP54AG
Nazwa
Opis
6
Zewnętrzna antena
Antena 2dBi SMA-RP (F)
7, 8
Port Ethernet 1 i 2
Podłączenie do komputera, switcha lub hub’a
9
Wtyk typu „Jack”
Podłączenie do zasilacza (jeśli uŜywany)
10
Złącze SMA
Podłączenie do zewnętrznej anteny SMA
5. Instalacja okablowania i anteny
Dla połączenia urządzenia z komputerem naleŜy stosować przyłącze UTP/STP krosowane
(ang. crossover). W przypadku łączenia urządzenia z przełącznikiem sieciowym bądź innym podobnym
urządzeniem naleŜy wykorzystać przyłącze niekrosowane (ang. straight-through).
Instalacja anteny polega na dokręceniu jej do złącza SMA RP (F) wbudowanego w urządzenie. Przy
podłączaniu anten innego typu (np. zewnętrznych) naleŜy zadbać, aby przyłącze antenowe było zakończone
złączem SMA RP (M). NaleŜy upewnić się, czy dana antena została podłączona do właściwego wejścia.
Uwaga:
JeŜeli jeden port Ethernet jest uŜywany do połączenia z adapterem PoE, drugi nie moŜe być wykorzystany
do podłączenia do drugiego urządzenia sieciowego.
6. Konfiguracja komputera do pracy z bezprzewodowym urządzeniem sieciowym WP54AG
Po poprawnym podłączeniu urządzenia WP54AG do komputera lub przełącznika sieciowego moŜna
przystąpić do jego konfiguracji. Zanim jednak dostęp do strony konfiguracyjnej WWW będzie moŜliwy,
naleŜy wykonać następujące czynności:
1. Ustawić we właściwościach połączenia sieciowego karty podłączonej do urządzenia WP54AG
następujące parametry protokołu TCP/IP:
Adres IP
Maska podsieci
: 192.168.168.x (gdzie x jest liczbą całkowitą z przedziału 2÷254)
: 255.255.255.0
2. Zatwierdzić wszystkie zmiany i w razie potrzeby restartować komputer.
3. Otworzyć przeglądarkę internetową.
4. W pole „adres” wpisać: 192.168.168.1 i wcisnąć [ENTER].
6.1. Dostęp do sieciowego interfejsu poprzez narzędzie uConfig
6.1.1. WłoŜyć do napędu CD-ROM płytę dostarczoną wraz z urządzeniem.
6.1.2. Wybrać w sekcji Utilities instalację narzędzia uConfig.
Kiedy program zostanie poprawnie zainstalowany, kliknąć dwukrotnie na ikonie programu uConfig. Pojawi
się monit, na którym naleŜy wybrać „Yes”.
5
Wybrać WP54AG na liście Compex Products List i potwierdzić przyciskiem Open Web. Aby odświeŜyć i
wyświetlić dostępne na liście urządzenia kliknąć przycisk Refresh.
Na ekranie pojawi się informacja przestrzegająca przed wyłączaniem programu uConfig do czasu
prawidłowej komunikacji z urządzeniem sieciowym. W innym przypadku połączenie nie dojdzie do skutku.
Na stronie identyfikacji uŜytkownika naleŜy podać hasło. Domyślne hasło to „password”. Jeśli hasło będzie
poprawne otworzy się strona www umoŜliwiająca zarządzanie urządzeniem.
6.2. Dostęp ręczny do sieciowego interfejsu
Aby uaktywnić interfejs sieciowy ręcznie, naleŜy skonfigurować TCP/IP w komputerze. Jeśli zapomniano o
adresie IP punktu dostępowego, do jego sprawdzenia słuŜy program NpFind znajdujący się na płycie CDROM dostarczonej z urządzeniem. Aby uruchomić interfejs oparty o www, w przeglądarce naleŜy w polu
adresu podać adres urządzenia (patrz: punkt 6).
7. Konfiguracja poprzez interfejs www
Konfiguracja bezprzewodowego urządzenia sieciowego WP54AG odbywa się poprzez interfejs WWW.
PoniŜej znajduje się lista dostępnych opcji w menu głównym:
- Management Port Setup:
- IP Address
- Network Mask
- Management Gateway IP
- DHCP Start IP Address
- DHCP End IP Address
- DHCP Gateway IP Address
- Always use these DNS servers
6
- Primary DNS IP Address
- Secondary DNS IP Address
- DHCP Server
- WLAN Basic Setup:
- The Current Mode
- ESSID
- Site Survey
- Wireless Profile
- Peer Mac ( Only in Point-to-Point mode )
- Peer MACs (Only in Point-to-Multiple Point mode)
- Country
- Channel
- Tx Rate
- Closed System
- Site Survey page:
- Bssid
- SSID
- Chan
- Auth
- Alg
- Signal
- Link Information:
- State
- Current Channel
- Tx Rate
- Signal Strength
- WLAN Advanced Setup
- Beacon Interval (Only in Access Point mode)
- Data Beacon Rate (DTIM) (Only in Access Point mode)
- RTS/CTS Threshold
- Frag Threshold
- Transmit Power
- Long Distance Parameters
- Outdoor
- Distance
- Slot Time
- ACK Timeout
- CTS Timeout
8. Konserwacja
Bezprzewodowe urządzenie sieciowe WP54AG nie wymaga Ŝadnych szczególnych czynności
konserwacyjnych. Zalecamy umieszczenie go na trwałej podstawie i takie poprowadzenie przewodów
zasilania, aby nie mogły być przypadkowo uszkodzone przez operatora lub osoby postronne.
9. Informacja dla uŜytkowników o pozbywaniu się urządzeń elektrycznych i elektronicznych (dotyczy
gospodarstw domowych)
Przedstawiony symbol umieszczony na produktach lub dołączonej do nich
dokumentacji informuje, Ŝe niesprawnych urządzeń elektrycznych lub elektronicznych
nie moŜna wyrzucać razem z odpadami gospodarczymi.
Prawidłowe postępowanie w razie konieczności utylizacji, powtórnego uŜycia lub
odzysku podzespołów polega na przekazaniu urządzenia do wyspecjalizowanego
punktu zbiórki, gdzie będzie przyjęte bezpłatnie. W niektórych krajach produkt moŜna
oddać lokalnemu dystrybutorowi podczas zakupu innego urządzenia. Prawidłowa
utylizacja urządzenia umoŜliwia zachowanie cennych zasobów i uniknięcie
negatywnego wpływu na zdrowie i środowisko, które moŜe być zagroŜone przez nieodpowiednie
postępowanie z odpadami. Szczegółowe informacje o najbliŜszym punkcie zbiórki moŜna uzyskać u władz
lokalnych. Nieprawidłowa utylizacja odpadów zagroŜona jest karami przewidzianymi w odpowiednich
przepisach lokalnych. W razie konieczności pozbycia się urządzeń elektrycznych lub elektronicznych,
prosimy skontaktować się z najbliŜszym punktem sprzedaŜy lub dostawcą, którzy udzielą dodatkowych
informacji.
7
10. Specyfikacja techniczna
WP54AG
Numer Atel
Standard
Zakres częstotliwości
#05444
IEEE 802.11a/b/g,
IEEE 802.3u
2412 MHz ÷ 2462 MHz,
2412 MHz ÷ 2484 MHz,
5150 MHz ÷ 5350 MHz,
5470 MHz ÷ 5725 MHz
Max. prędkość transmisji
54 Mbps
Moc zestawu
17 dBm (IEEE 802.11a),
19 dBm (IEEE 802.11g),
20 dBm (IEEE 802.11b)
Tryby pracy
Access Point Bridging, Access Point Client,
Gateway, Wireless Routing Client,
Wireless Ethernet Adapter, Point to Point,
Point to MultiPoint
Modulacja
Czułość odbiornika
OFDM (BPSK, QPSK, 16-QAM,
64-QAM), DSSS (DBPSK, PQPSK, CK)
-92 dBm @ 6 Mbps (IEEE 802.11a), -73 dBm @ 54 Mbps (IEEE 802.11a),
-95 dBm @ 1 Mbps (CCK), -90 dBm @ 11 Mbps (CCK),
-92 dBm @ 6 Mbps (OFDM), -73 dBm @ 54 Mbps (OFDM)
Bezpieczeństwo WLAN
64/128-bit WEP,
WPA, WPA2, IEEE 802.1x
Antena
dołączalna 2 dBi, SMA-RP
Kontrola dostępu
Pozostałe właściwości
Funkcje sieciowe
MAC Address Filtering
Long Range Parameter Settings, WDS
protokół Spanning Tree, firewall SPI,
Wireless Pseudo VLAN, Tag-Based VLAN,
Parallel BroadBand, Wireless Multimedia QoS
Zarządzanie
Wymiary
WWW, SNMP
148x145x41 mm
Waga
Zasilanie
0,28 kg
zasilacz 24V DC, ~230 V AC
Dopuszczalna temperatura pracy
Dopuszczalna wilgotność powietrza
0°C ÷ 70°C
5% ÷ 95%,
niekondensująca
Certyfikaty
CE, FCC
Producent
Compex
Pomimo dołoŜenia wszelkich starań nie gwarantujemy, Ŝe publikowane w niniejszej instrukcji informacje są wolne od błędów.
W celu weryfikacji danych zapraszamy do odwiedzenia strony www.atel.com.pl.
Atel Electronics
www.atel.com.pl
dr/pg/15.09.2008
8
