Wersja polska – PROLIGHT 2008 – www.prolight.com.pl

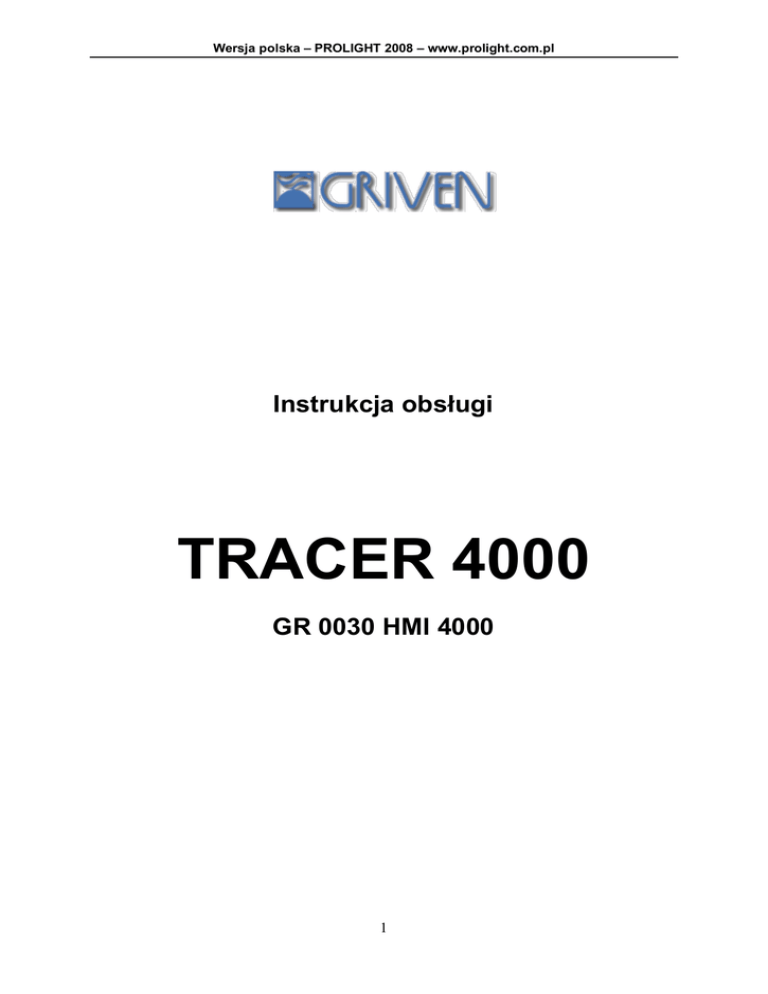

Instrukcja obsługi
TRACER 4000
GR 0030 HMI 4000
1
Wersja polska – PROLIGHT 2008 – www.prolight.com.pl
Spis treści
Zawartość opakowania ...........................................................................................................3
Środki bezpieczeństwa ...........................................................................................................3
Instalacja ................................................................................................................................4
Obsługa ..................................................................................................................................5
Konserwacja ...........................................................................................................................6
Specyfikacja techniczna .........................................................................................................7
2
Wersja polska – PROLIGHT 2008 – www.prolight.com.pl
Zawartość opakowania
Wszystkie produkty firmy Griven są dokładnie testowane u producenta i
transportowane w idealnych warunkach. W przypadku wystąpienia jakiegokolwiek
uszkodzenia w czasie transportu lub braku jakiegokolwiek elementu składowego
zestawu skontaktuj się niezwłocznie ze swoim dystrybutorem.
Opakowanie 1 zawiera:
1.
2.
3.
4.
5.
6.
Niniejszą instrukcję obsługi
TRACER 4000 (część górna)
Gniazdo Gewiss 32A
Wtyczka mono jack (4 szt.)
Wtyczka stereo jack
Suport podstawy (4 szt.)
Opakowanie 2 zawiera:
1. Balast (część dolna)
Środki bezpieczeństwa
Pomimo faktu, że urządzenie posiada mikroprzełączniki, które automatycznie
odłączają zasilanie od jednostki, zaleca się przed zdjęciem pokrywy odłączyć
urządzenie od źródła zasilania w czasie wymiany lampy.
Tracer 4000 został zaprojektowany do użytku na zewnątrz. Dla bezpieczeństwa
maksymalna temperatura nie może przekraczać 50 oC.
Ostrzeżenie: Obudowa urządzenia w czasie pracy jednostki może przekroczyć
110oC.
Ostrzeżenie: Uwaga na lampę. Jest bardzo gorąca po zakończeniu pracy
urządzenia. Odczekaj 10 minut przed jakimkolwiek serwisowaniem.
3
Wersja polska – PROLIGHT 2008 – www.prolight.com.pl
Instalacja
Montaż
Ustaw górną część urządzenia na dolnej części (balast). Przed skręceniem jednostki
połącz obie części urządzenia kablem z części górnej z dolną za pomocą gniazda
Gewiss 32A.
Usuwanie płyt montażowych
Usuń przednie i tylne płyty montażowe, spełniające rolę podpórek ochronnych
ograniczających ruch urządzenia na czas transportu.
Montaż lampy




Usuń pokrywę z części górnej jednostki
Wyczyść lampę ściereczką i delikatnie włóż do gniazdka lampy (nie dotykaj
bańki lampy gołymi rękami; nie potrząsaj lampą)
Umieść lampę w gniazdku
Przykręć górną pokrywę
4
Wersja polska – PROLIGHT 2008 – www.prolight.com.pl
Montaż urządzenia
Możliwe jest tylko montowanie urządzenia na płaskich powierzchniach. Można
zastosować do tego celu kółka lub klamry dla permanentnego montażu.
Podłączenie do źródła zasilania
1. Podłącz jednostkę do źródła zasilania o następujących parametrach: 380V –
50/60 Hz
2. Upewnij się, że używasz uziemionego kabla zasilania. Termoprzełącznik musi
mieć następującą specyfikację elektryczną: (In) 25A – czułość (Id) 0,03A
Obsługa
Funkcje dla pracy automatycznej
Po podłączeniu do źródła zasilania i uruchomieniu urządzenia, może ono pracować
w trybie manualnym. Możliwe jest ustawienie:




Parametru STROBO i BlackOut
Prędkości rotacji wiązki
Prędkości skanowania
Amplitudy skanowania
Odkręć dwie śruby z pokrywy znajdującej się z boku na dolnej części urządzenia, aby
dostać się do panelu sterowania urządzenia.
5
Wersja polska – PROLIGHT 2008 – www.prolight.com.pl
Funkcje dla pracy 0-10V
W celu manualnej zdalnej kontroli urządzenia podłącz załączone cztery wtyczki mono
jack do wejść na panelu sterowania.
Funkcje dla pracy synchronicznej
Istnieje możliwość pracy synchronicznej dwóch Tracer’ów poprzez połączenie ich za
pomocą kabla z załączonymi wtyczkami stereo jack do wejść SYNCHRO
znajdujących się na panelu sterowania.
Konserwacja
W celu prawidłowej pracy urządzenia należy:

Czyścić elementy szklane i lustro raz na dwa tygodnie

Wymieniać lampę po zauważeniu jakiejkolwiek zmiany w jej
świeceniu czy termicznej deformacji

Sprawdzać połączenia elektryczne, uziemienie

Wymieniać elementy szklane, jeżeli występują widzialne
uszkodzenia

Wymieniać uszkodzone elementy
6
Wersja polska – PROLIGHT 2008 – www.prolight.com.pl
MINIMALNA ODLEGŁOŚĆ POMIĘDZY URZĄDZENIEM A
POWIERZCHNIĄ OŚWIETLANĄ TO 3 m.
Specyfikacja techniczna
Wymiary:
Waga:
Napięcie prądu:
Częstotliwość sieci:
Natężenie prądu:
Pobór mocy:
Lampa:
System optyczny:
Bezpiecznik lampy:
Elektroniczny bezpiecznik:
Max. temperatura pracy:
Max. temperatura otoczenia:
750mm x 580mm x 1220mm
104.5 kg
380V
50/60Hz
13A
5 000VA
HMI 4000 W (G38 Base)
1 soczewka PCX Ø310 R420
6x20 250V 3.25A
Automatyczny wyłącznik 25A
100oC
50oC
