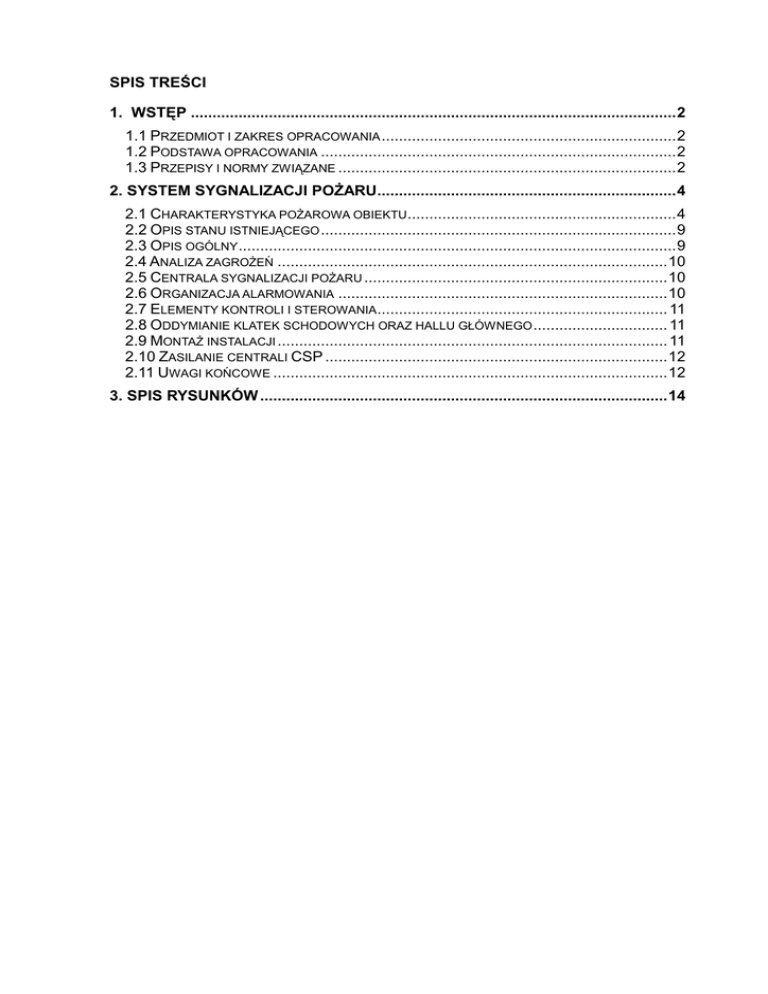

SPIS TREŚCI
1. WSTĘP ................................................................................................................2
1.1 PRZEDMIOT I ZAKRES OPRACOWANIA ....................................................................2
1.2 PODSTAWA OPRACOWANIA ..................................................................................2
1.3 PRZEPISY I NORMY ZWIĄZANE ..............................................................................2
2. SYSTEM SYGNALIZACJI POśARU.....................................................................4
2.1 CHARAKTERYSTYKA POśAROWA OBIEKTU..............................................................4
2.2 OPIS STANU ISTNIEJĄCEGO ..................................................................................9
2.3 OPIS OGÓLNY .....................................................................................................9
2.4 ANALIZA ZAGROśEŃ ..........................................................................................10
2.5 CENTRALA SYGNALIZACJI POśARU ......................................................................10
2.6 ORGANIZACJA ALARMOWANIA ............................................................................10
2.7 ELEMENTY KONTROLI I STEROWANIA ................................................................... 11
2.8 ODDYMIANIE KLATEK SCHODOWYCH ORAZ HALLU GŁÓWNEGO ............................... 11
2.9 MONTAś INSTALACJI .......................................................................................... 11
2.10 ZASILANIE CENTRALI CSP ...............................................................................12
2.11 UWAGI KOŃCOWE ...........................................................................................12
3. SPIS RYSUNKÓW ..............................................................................................14
Projekt Wykonawczy
1. Wstęp
1.1Przedmiot i zakres opracowania
Przedmiotem opracowania jest projekt wykonawczy systemu sygnalizacji poŜaru dla
remontu i modernizacji budynku Biblioteki Głównej Wojskowej Akademii Technicznej przy
ul. Gen. Sylwestra Kaliskiego w Warszawie.
Projekt obejmuje swym zakresem:
•System sygnalizacji poŜaru;
•Oddymianie klatek schodowych.
1.2Podstawa opracowania
Projekt wykonano w oparciu o:
•Wytyczne inwestora;
•Spotkania koordynacyjne;
•Projekt architektoniczny;
•Uzgodnienia międzybranŜowe;
•Ekspertyza ppoŜ. dla obiektu;
•Projekt wykonawczy i dokumentacja powykonawcza istniejącego systemu
sygnalizacji poŜaru z 2004 roku.
•Wizje lokalne
1.3Przepisy i normy związane
•Prawo Budowlane, Rozporządzenie Ministra Infrastruktury z dnia 12.04.2002
w sprawie warunków technicznych, jakim powinny odpowiadać budynki i ich
usytuowanie. [Dz. U.02.75.690]
•Rozporządzenie Ministra Spraw Wewnętrznych i Administracji z dnia 21 kwietnia
2006 r. w sprawie ochrony przeciwpoŜarowej budynków, innych obiektów
budowlanych i terenów [Dz. U. nr 80 poz. 563]
•Rozporządzenie Ministra Spraw Wewnętrznych i Administracji z 16 czerwca 2003
r. w sprawie uzgadniania projektu budowlanego pod względem ochrony
przeciwpoŜarowej (Dz. U. Nr 121, poz. 1137).
•Projekt normy PrPN-E-08350-14 Systemy Sygnalizacji poŜarowej –
Projektowanie, zakładanie, odbiór, eksploatacja i konserwacja instalacji
•Materiały do projektowania i odbioru elektrycznej sieci sygnalizacji alarmowopoŜarowej opracowane przez Ośrodek Badawczo-Rozwojowy Ochrony
PrzeciwpoŜarowej w Józefowie, a w szczególności:
•„Wstęp do automatycznych systemów sygnalizacji poŜarowej” – mgr inŜ. Jerzy
Ciszewski, CNBOP
•„Zasady sterowania automatycznymi urządzeniami przeciwpoŜarowymi przez
systemy sygnalizacji przeciwpoŜarowej” – mgr inŜ. Janusz Sawicki
•Instrukcje, dokumentacje techniczno-ruchowe i wytyczne dostawcy urządzeń.
-2-
Projekt Wykonawczy
•PKN-CEN/TS 54-14 2006 Systemy sygnalizacji poŜarowej. Wytyczne planowania,
projektowania, zakładania, odbioru, eksploatacji i konserwacji instalacji
•PN-EN 54-1:1998 Systemy sygnalizacji poŜarowej. Wprowadzenie.
•Ustawa z dnia7 lipca 1994 r. - Prawo budowlane. (Dz. U. z 1994 r., Nr 89, poz.
414 z późniejszymi zmianami),
•Ustawa z dnia 16 lipca 2004 r. Prawo telekomunikacyjne.(Dz. U. z 2004 r. Nr 171,
poz.1800),
•BN-76/8984-17. Telekomunikacyjne sieci kablowe miejscowe. Ogólne wymagania
i badania. Prawo Budowlane, Rozporządzenie Ministra Infrastruktury z dnia
12.04.2002 w sprawie warunków technicznych, jakim powinny odpowiadać budynki
i ich usytuowanie. [Dz. U.02.75.690]
-3-
Projekt Wykonawczy
2.System Sygnalizacji PoŜaru
2.1Charakterystyka poŜarowa obiektu
Klasyfikacja obiektu
Przedmiotowy budynek Biblioteki Głównej WAT zalicza się do kategorii zagroŜenia
ludzi ZL III z wydzielonymi strefami księgozbiorów zaliczonymi do kategorii produkcyjnomagazynowej „PM”.
Strefy poŜarowe zaliczone do kategorii „PM” zostały wydzielone na kondygnacjach
I i II nadziemnej tj. niskiego i wysokiego parteru. Pozostała część budynku zalicza się do
kategorii zagroŜenia ludzi ZL III.
Strefy poŜarowe
Dopuszczalna wielkość strefy poŜarowej dla budynku zaliczonego do kategorii
zagroŜenia ludzi ZL III, średniowysokiego „SW” wynosi 5000 m².
Dopuszczalna wielkość strefy poŜarowej dla stref poŜarowych „PM” o gęstości
obciąŜenia ogniowego Q= 2 000 MJ/m2 w budynku średniowysokim „SW” wynosi
2 000 m2.
W przedmiotowym budynku przewidziano oddzielenie następujących stref
poŜarowych:
2
1) Strefa ZL III w kondygnacji niskiego parteru o powierzchni F= 1 736 m ,
2) Strefa PM w kondygnacji niskiego i wysokiego parteru o gęstości obciąŜenia
ogniowego Q= 2 000 mJ/m2 o powierzchni F= 1 683 m2,
3) Strefa ZL III obejmująca powierzchnię kondygnacji I, II i III piętra oraz hallu na
poziomie wysokiego parteru o powierzchni łącznej F= 3 393 m2.
Ww. strefy poŜarowe są o powierzchni mniejszej niŜ dopuszczalne określone w
przepisach techniczno budowlanych.
W przedmiotowym budynku oddzielono równieŜ, jako odrębne strefy poŜarowe, niŜej
wymienione pomieszczenia:
1. pomieszczenie nr 16 hydroforni ppoŜ. w poziomie niskiego parteru do zasilania
wewnętrznej instalacji wodociągowej przeciwpoŜarowej z hydrantami
wewnętrznymi,
2. pomieszczenie nr 15 węzła cieplnego w poziomie niskiego parteru,
3. pomieszczenie nr 0/03 centralki ppoŜ. w poziomie wysokiego parteru.
Ponadto w poziomie niskiego parteru wydzielono w sposób określony w przepisach
techniczno-budowlanych, ścianami w klasie EI 60 oraz drzwiami w klasie EI 30
pomieszczenie nr 18 wentylatorowni.)
Za równorzędne do wyjścia do innej strefy poŜarowej traktuje się równieŜ wejścia do
pionów klatek schodowych, wydzielonych ścianami w klasie odporności ogniowej co
najmniej REI 60 (w poziomie niskiego i wysokiego parteru w klasie REI 120) i zamknięte
drzwiami w klasie EI 30 (EI 60 w poziomie niskiego i wysokiego parteru) oraz
wyposaŜonych w urządzenia słuŜące do samoczynnego usuwania dymu w czasie
poŜaru.
Poszczególne strefy poŜarowe zostaną oddzielone elementami oddzieleń
przeciwpoŜarowych w następujących klasach odporności ogniowej:
ściany w klasie REI 120,
stropy w klasie REI 120,
zamknięcia otworów drzwi w klasie EI 60 odporności ogniowej,
-4-
Projekt Wykonawczy
przejścia i przepusty instalacyjne w klasie EI 120 odporności ogniowej.
Wszystkie drzwi, dla których określono klasę odporności ogniowej EI, wyposaŜone
będą w samozamykacze.
Przejścia instalacji przez zewnętrzne ściany budynku, znajdujące się poniŜej poziomu
terenu, będą zabezpieczone przed moŜliwością przenikania gazu do wnętrza budynku.
Urządzenia i instalacje przeciwpoŜarowe
Obiekt zostanie wyposaŜony w następujące instalacje i urządzenia przeciwpoŜarowe:
1. System sygnalizacji poŜaru, obejmujący pełną ochronę przedmiotowego
budynku, realizujący sterowanie urządzeń i instalacji przeciwpoŜarowych, wg
scenariusza rozwoju zdarzeń w czasie poŜaru oraz instalacjami technicznymi w
budynku, a przede wszystkim:
wyłączenie systemu wentylacji i klimatyzacji oraz zamknięcie
przeciwpoŜarowych klap odcinających na przewodach wentylacyjnych,
uruchomienie systemu oddymiania klatek schodowych,
odblokowanie systemu zamknięć drzwi ewakuacyjnych i dostępowych w
systemie kontroli dostępu,
sterowanie w czasie poŜaru dźwigiem, który powinien zjechać na poziom
niskiego parteru i pozostać na tym poziomie z otwartymi drzwiami,
przekazanie sygnału alarmowego II stopnia do jednostki ratowniczo
gaśniczej PSP,
uruchomienie sygnału akustycznego w ramach wyodrębnionych stref
poŜarowych.
2. Instalację wewnętrzną przeciwpoŜarową hydrantów 25 z węŜem półsztywnym
spełniającą wymagania obecnie obowiązujących przepisów przeciwpoŜarowych
w strefach poŜarowych ZL III,
3. Instalację wewnętrzną przeciwpoŜarową hydrantów 52 z węŜem
płaskoskładanym spełniającą wymagania obecnie obowiązujących przepisów
przeciwpoŜarowych w strefie poŜarowej PM,
4. Urządzenia do samoczynnego usuwania dymu w klatkach schodowych oraz w
zadaszonym hallu centralnym wraz z zapewnieniem dopływu powietrza
uzupełniającego
Przyjęto, Ŝe:
uŜytkownicy budynku będą ewakuowani po sygnale alarmu poŜarowego i
będzie to ewakuacja równoczesna jednoetapowa w ramach
wyodrębnionych stref poŜarowych,
zakłada się, Ŝe ewakuowani ludzie będą kierowani przez wyszkolony
personel, zapoznany z procedurami ewakuacyjnymi, przez co czas
niezbędny do ewakuacji, będzie max. ograniczony,
nawiew na klatki schodowe będzie zapewniony poprzez wentylator
umieszczony w pomieszczeniu wentylatorowni w poziomie niskiego parteru,
uruchomienie systemu oddymiania następować będzie sygnałem
z
systemu sygnalizacji poŜaru.
5. Instalację oświetlenia awaryjnego ewakuacyjnego z nadzorowaniem stanu
lamp, poprzez system centralnego zasilania, czas pracy min. 2 godziny,
minimalny poziom natęŜenia oświetlenia 1 lx w kaŜdym punkcie drogi
ewakuacyjnej, 5 lx w miejscach ustawienia urządzeń przeciwpoŜarowych lub
przycisków je uruchamiających, lampy ewakuacyjne z podświetlanymi znakami
ewakuacyjnymi w systemie pracy ciągłej.
6. Zaopatrzenie w wodę
do celów zewnętrznego gaszenia poŜaru dla
przedmiotowego budynku – strefy poŜarowej ZL III wynosi 20 dm³/s i
realizowane jest poprzez cztery hydranty Ø80 na sieci wodociągowej
przeciwpoŜarowej w rejonie przedmiotowego budynku. Hydranty zlokalizowane
-5-
Projekt Wykonawczy
są w odległości: od 10 do 20 m od budynku. Dwa z nich zlokalizowane są przy
drodze poŜarowej od ulicy Gen. Sylwestra Kaliskiego oraz dwa od strony
przeciwległej budynku tj. od ul. Kartezjusza.
Występujące w budynku niezgodności z postanowieniami przepisów technicznobudowlanych
Wykaz niezgodności
W przedmiotowym budynku Biblioteki Głównej WAT, występują następujące
niezgodności z postanowieniami przepisów techniczno budowlanych, niemoŜliwe do
spełnienia w ramach prowadzonych prac projektowych:
1. Spoczniki w klatce schodowej nr KIV na poziomach pełnych kondygnacji mają
szerokość poniŜej normatywnej określonej w przepisach technicznobudowlanych (1,5 m) i wynoszą od 1,04 m do 1,27 m,
2. Spoczniki międzykondygnacyjne w klatce schodowej nr KIII mają szerokość
poniŜej normatywnej określonej w przepisach techniczno-budowlanych (1,5 m) i
wynoszą od 1,08 m do 1,35 m,
3. Nie zapewniono wymaganych szerokości biegów schodów określonych w
przepisach techniczno-budowlanych (1,2 m) we wszystkich klatkach
schodowych; szerokości w świetle występujących biegów schodów wynoszą od
1,01 m do 1,19 m,
4. Nie zapewniono całkowitego wydzielenia hallu wejściowego nr 0/01 na
poziomie wysokiego parteru, zostawiając niezamknięte przejście przez
centralne schody na poziom I i II piętra. Na tych kondygnacjach pomieszczenia
uŜytkowe nie będą oddzielone drzwiami przeciwpoŜarowymi, a powierzchnia
samoobsługowej szatni nr 1/102 na I piętrze nie jest wydzielona przegrodami
budowlanymi od powierzchni komunikacyjnej na tym piętrze.
5. Drzwi zewnętrzne z budynku wejście „A” od strony ul. Gen. Sylwestra
Kaliskiego posiadają dwa symetryczne skrzydła o szerokości 0,81 m w
stosunku do wymaganej szerokości co najmniej jednego skrzydła 0,9 m.
MoŜliwości techniczne dostosowania obiektu do obowiązujących przepisów
Zapewnienie wymaganych szerokości biegów i spoczników klatki schodowej wiązałoby
się z ich całkowitą przebudową na wszystkich kondygnacjach budynku. Występowanie
jednocześnie niewielkich zawęŜeń biegów i spoczników klatek schodowych oraz
zwiększonej szerokości przeciwległych biegów schodów i spoczników schodów nie
uzasadnia, dla istniejącego budynku generalnej przebudowy w tym zakresie.
Występowanie czterech klatek schodowych, przy wymaganych celem zapewnienia
odpowiednich długości dojść ewakuacyjnych, jedynie dwóch z nich, równieŜ potwierdza
niezasadność gruntownej ich przebudowy.
Równocześnie naleŜy zaznaczyć, iŜ przedmiotowy budynek znajduje się w gminnej
ewidencji zabytków m.st. Warszawy co stawia pod duŜym znakiem zapytania moŜliwość
tak gruntownej przebudowy budynku.
W zakresie niecałkowitego wydzielenia hallu wejściowego nr 0/01 przy wejściu „A”
naleŜy stwierdzić, iŜ zastosowanie kurtyny przeciwpoŜarowej, opuszczanej w czasie
poŜaru, w świetle otworu nad schodami prowadzącymi na I piętro, spowodowałoby
niedopuszczalne odcięcie naturalnej drogi ewakuacyjnej dla odwiedzających. Znaczna
część ludzi będzie ewakuować się z budynku drogami, którymi do niego weszło.
Jednocześnie zastosowanie drzwi przeciwpoŜarowych jest wykluczone ze względów
porządku architektonicznego budynku .
NaleŜy podkreślić, iŜ pozostawienie niezamykanego otworu wiodącego na I piętro
przez centralne schody nie moŜe spowodować ujemnego oddziaływania ewentualnego
-6-
Projekt Wykonawczy
poŜaru na wyŜszych kondygnacjach dla hallu na poziomie niskiego parteru. Analizę w
tym zakresie przedstawiono w następnym punkcie.
Rozwiązania zamienne zapewniające zabezpieczenie przeciwpoŜarowe obiektu,
rekompensujące występujące niezgodności z przepisami techniczno budowlanymi
Na podstawie § 2 rozporządzenia Ministra Infrastruktury z dnia 12 kwietnia 2002 r. w
sprawie warunków technicznych jakim powinny odpowiadać budynki i ich usytuowanie
(Dz.U. z 2002 r. Nr 75, poz.690 z późn. zm.) wymagania bezpieczeństwa poŜarowego
mogą być spełnione w sposób inny niŜ podany w rozporządzeniu, stosownie do wskazań
ekspertyzy technicznej rzeczoznawcy budowlanego oraz do spraw zabezpieczeń
przeciwpoŜarowych, uzgodnionych z właściwym komendantem wojewódzkim
Państwowej StraŜy PoŜarnej oraz z wojewódzkim konserwatorem zabytków.
Autorzy niniejszej ekspertyzy przedstawiają poniŜej rozwiązania zastępcze
rekompensujące niezgodności z wymaganiami obowiązujących przepisów, a mające na
celu przede wszystkim:
skrócenie czasu trwania ewakuacji poprzez skrócenie pewnych odcinków drogi
ewakuacyjnej i odpowiednie oświetlenie awaryjne ewakuacyjne,
przyspieszenie wykrycia poŜaru i zaalarmowania ludzi poprzez zastosowanie systemu
sygnalizacji poŜarowej,
spowolnienie rozwoju poŜaru poprzez zwiększenie odporności ogniowej niektórych
elementów budynku,
Proponowane rozwiązania zastępcze
wymaganiami obowiązujących przepisów:
rekompensujące
niezgodności
z
1. Budynek zostanie wyposaŜony w system sygnalizacji poŜaru obejmujący pełną
ochronę budynku, zgodnie z wymaganiami PN-E-08350-14 Systemy
sygnalizacji poŜarowej projektowanie, zakładanie, odbiór, eksploatacja i
konserwacja
instalacji,
uruchamiający
i
sterujący
urządzeniami
przeciwpoŜarowymi i instalacjami technicznymi w budynku, a przede wszystkim:
− wyłączenie systemu wentylacji i klimatyzacji oraz zamknięcie
przeciwpoŜarowych klap odcinających na przewodach wentylacyjnych,
− uruchomienie systemu oddymiania poŜarowego w klatkach schodowych
oraz centralnego hallu,
− odblokowaniem systemu zamknięć drzwi ewakuacyjnych i dostępowych
w systemie kontroli dostępu,
− sterowaniem w czasie poŜaru urządzeniami dźwigowymi,
− przekazanie sygnału alarmowego II stopnia do jednostki ratowniczogaśniczej PSP.
Uzasadnienie
Zastosowanie systemu sygnalizacji poŜarowej wydatnie skraca czas wykrycia poŜaru i
zaalarmowania ludzi o niebezpieczeństwie i konieczności ewakuacji. Automatyczne
detektory dymowe wykrywają poŜar w jego początkowej fazie i po jego zweryfikowaniu
spowodują zadziałanie sygnalizatorów akustycznych. Poprzez systemy sterowania
poŜarowego wyłączane będą instalacje i urządzenia techniczne w budynku, a przede
wszystkim systemy wentylacji i klimatyzacji, co ograniczy rozprzestrzenianie się poŜaru i
zadymienia w strefie poŜarowej. Jednocześnie uruchomione zostaną samoczynnie
systemy oddymiania klatek schodowych oraz centralnego hallu.
-7-
Projekt Wykonawczy
2. Zapewnienie rozwiązań zabezpieczających przed zadymieniem zadaszonego
centralnego hallu zapewni jednocześnie usuwanie ewentualnego dymu z
kubatury hallu wejściowego nr 0/01 przy wejściu „A” na poziomie wysokiego
parteru
Uzasadnienie
Zapewnienie dodatkowo usuwania dymu z hallu wejściowego przy wejściu „A” na
poziomie wysokiego parteru uniemoŜliwi zadymienie drogi ewakuacyjnej przebiegającej
przez ten hall.
3. Wykorzystanie wszystkich czterech klatek schodowych dla potrzeb ewakuacji
ludzi, z zapewnieniem ich oddzielenia przeciwpoŜarowego oraz zastosowaniem
urządzeń do grawitacyjnego usuwania dymu, w stosunku do moŜliwych tylko
dwóch, bardzo wydatnie skraca długość drogi ewakuacyjnej w stosunku do
określonej w przepisach techniczno-budowlanych.
Uzasadnienie
Występująca najdłuŜsza długość dojścia ewakuacyjnego, liczona od wyjścia z pomieszczenia
uŜytkowego, przez korytarz do klatki schodowej wynosi 14,5 m. przy co najmniej dwóch dojściach.
Określona w przepisach techniczno-budowlanych długość dojścia ewakuacyjnego przy co
najmniej dwóch dojściach wynosi 60 m dla dojścia najkrótszego z moŜliwością wydłuŜenia
drugiego dojścia o 100% tj. do 120 m.
4. Zastosowanie samozamykaczy w drzwiach do pomieszczeń uŜytkowych na
poziomie I i II piętra tj. w kubaturze centralnego zadaszonego hallu.
Uzasadnienie
Zastosowanie samozamykaczy w drzwiach do pomieszczeń uŜytkowych wydatnie
wydłuŜa czas do momentu zadymienia korytarzy od poŜaru w pomieszczeniu. Wykonane
wielokrotnie symulacje komputerowe metodą CFD, potwierdzają skuteczność stosowania
samozamykaczy w drzwiach, porównywalną ze stosowaniem drzwi przeciwpoŜarowych.
Nie sposób pominąć równieŜ zapewnienia dostępu do budynku drogami poŜarowymi z
dwóch jego stron, przy wymaganej dostępności jedynie z jednej strony dla budynku,
którego szerokość jest mniejsza niŜ 60 m. Przedmiotowy budynek ma szerokość 54 m.
Dostęp słuŜb ratowniczych do obiektu zapewniony jest z dwóch wejść do budynku
poprzez wejście główne „A”od ulicy Gen. Sylwestra Kaliskiego oraz drugie poprzez
wejście „B” od strony ul. Kartezjusza, co umoŜliwia wprowadzenie sił ratowniczych
drugim wejściem do budynku nawet w czasie ewakuacji ludzi.
Obiekt jest dozorowany całodobowo przez przeszkolonych pracowników słuŜby
ochrony, w tym nadzór nad centralą systemu SAP oraz obsługi czytelników.
W przedmiotowym obiekcie zrealizowane będą takŜe pozostałe wymagania ochrony
przeciwpoŜarowej, przewidziane w niniejszej ekspertyzie, stanowiące wymagania
podstawowe dla tego obiektu, ujęte w obecnie obowiązujących przepisach ochrony
przeciwpoŜarowej i techniczno budowlanych, a przede wszystkim:
− zapewnienie wymaganej klasy odporności poŜarowej budynku,
− zapewnienie podziału budynku na strefy poŜarowe,
− oddzielenie przeciwpoŜarowe przedmiotowego budynku od obiektów
sąsiednich poprzez zapewnienie pasów wolnego terenu,
− wydzielenie klatek schodowych ścianami jak dla stropów w budynku i
zamknięcie otworów drzwiami przeciwpoŜarowymi,
− zastosowanie systemu grawitacyjnego usuwania dymu z pionu klatek
schodowych według: Polska Norma PN-B-02877-4 Ochrona
-8-
Projekt Wykonawczy
−
−
−
−
−
−
−
−
przeciwpoŜarowa budynków. Instalacje grawitacyjne do odprowadzania
dymu i ciepła. Zasady projektowania,
zastosowanie zabezpieczenia przed zadymieniem dróg ewakuacyjnych
w zadaszonym hallu na poziomie I i II piętra,
wykonanie instalacji hydrantów wewnętrznych 25 z węŜem półsztywnym
dla stref ZL oraz hydrantów 52 z węŜem płasko składanym dla strefy PM,
zapewnienie przeciwpoŜarowego wyłącznika prądu, zlokalizowanego
przy głównym wejściu, kable sterownicze do przycisków, z zachowaniem
ciągłości dostawy energii 90 minut.
wyposaŜenia w podręczny sprzęt gaśniczy – gaśnice przenośne,
zapewnienie odpowiedniej ilości wody do celów zewnętrznego gaszenia
poŜaru,
wykonanie instalacji oświetlenia awaryjnego ewakuacyjnego,
zapewnienia drogi poŜarowej,
opracowanie dla obiektu instrukcji bezpieczeństwa poŜarowego z
odbyciem szkolenia obsługi obiektu w zakresie szczegółowych ustaleń
ochrony przeciwpoŜarowej przedmiotowego budynku oraz z określeniem
zasad zarządzania bezpieczeństwem poŜarowym.
Proponowane rozwiązania z zakresu ochrony przeciwpoŜarowej, rekompensujące
niezachowane wymagania ewakuacyjne, zapewnią niepogorszenie bezpieczeństwa
poŜarowego budynku i ochronę przebywających w nim ludzi.
2.2Opis stanu istniejącego
Powierzchnia obiektu biblioteki WAT jest chroniona poprzez system sygnalizacji
poŜaru SYNOVA FC 330A. Niniejsze opracowanie zakłada uzupełnienie instalacji o
dodatkowe elementy detekcyjne (czujki dymu, ręczne ostrzegacze poŜarowe) oraz
moduły wejść/wyjść słuŜące do monitorowania i sterowania urządzeniami związanymi z
ochroną ppoŜ obiektu. Stan systemu w niniejszym obiekcie odwzorowany jest poprzez
połączenia szkieletowe międzybudynkowe w pomieszczeniu oficera dyŜurnego.
2.3Opis ogólny
Projektuje się system adresowalny analogowy, pracujący w układzie linii dozorowych
pętlowych z wyposaŜeniem umoŜliwiającym pracę w następującej konfiguracji:
•Dwustopniowa organizacja alarmowania;
•Pętle dozorowe centrali z elementami adresowalnymi indywidualnie (po 128
adresów w pętli);
•Zasilanie rezerwowe z baterii akumulatorów bezobsługowych na 72h pracy w
stanie dozoru i 0,5h alarmowania;
Przewiduje się montaŜ następujących elementów systemu sygnalizacji poŜaru:
•Czujki optyczne dymu
•Czujki optyczno temperaturowe
•Czujki liniowe dymu
•Ręczne ostrzegacze poŜarowe
•Moduły wejść/wyjść
•Wskaźniki zadziałania czujek zamontowanych w przestrzeniach
międzystropowych.
-9-
Projekt Wykonawczy
Poprzez zastosowanie powyŜszych rozwiązań proponowany system zapewnia
niezawodność i bezpieczeństwo oraz elastyczność pod względem ewentualnej przyszłej
rozbudowy systemu.
2.4Analiza zagroŜeń
Przy doborze urządzeń uwzględniono prawdopodobieństwo wystąpienia poŜaru,
charakterystyczne zjawiska towarzyszące jego początkowej fazie, warunki budowlane i
architektoniczne oraz istniejące instalacje. Urządzenia dobrano z uwzględnieniem
Wytycznych do projektowania i odbioru instalacji sygnalizacji poŜaru wydanych przez
CNBOP w Józefowie.
Projekt przewiduje objęcie ochroną wszystkich pomieszczeń za wyjątkiem małych
sanitariatów.
2.5Centrala sygnalizacji poŜaru
Z powodu braku moŜliwości rozbudowy rojektuje się wymianę istniejącej centrali
FC330A na centralę FC700A obsługującej do 8 pętli dozorowych. Do projektowanej
centrali naleŜy podłączyć 4 istniejące pętle dozorowe oraz 1 nowoprojektowaną
obsługującą nowe elementy systemu na poziomie niskiego parteru oraz w klatkach
schodowych.
Projektowanie linii dozorowych oparto na załoŜeniu, Ŝe maksymalna ilość elementów
na pętli nie moŜe przekraczać 128, co wynika bezpośrednio z wytycznych projektowych
CNBOP i moŜliwości centrali
2.6Organizacja alarmowania
Przewidywana jest typowa, dwustopniowa organizacja alarmowania. Czas reakcji
obsługi i opóźnienia zaprogramowany zostanie odpowiednio: T1=30s, T2=5min.
T1 - przewidywany czas reakcji osoby obsługującej system
T2 - przewidywany czas sprawdzenia przyczyny alarmu
Tr=T1+T2, - przewidywany czas reakcji centrali na alarm
Wykrycie zagroŜenia przez elementy detekcyjne wywoła alarm I stopnia tzn.:
• zadziała sygnalizacja optyczna i akustyczna w centralce PPOś (pomieszczenie
ochrony).
• na wyświetlaczu centralki PPOś podana zostanie informacja o miejscu
zainstalowania elementu systemu, który wywołał alarm.
Po potwierdzeniu alarmu w centralce naleŜy rozpocząć czynności sprawdzające i w
przypadku wystąpienia poŜaru, powiadomić wyznaczone osoby, postępować zgodnie z
instrukcją bezpieczeństwa poŜarowego opracowaną dla tego obiektu. W przypadku
wystąpienia tzw. alarmu fałszywego naleŜy skasować sygnał alarmowy w centralce,
zgodnie z instrukcją obsługi centralki i odnotować fakt w ksiąŜce pracy systemu.
JeŜeli po alarmie I stopnia nie nastąpi Ŝadna reakcja obsługi (tj. skasowanie alarmu),
to po czasie Tr (czas potrzebny do sprawdzenia zasadności alarmu) system
automatycznie przejdzie w stan alarmu II stopnia, tzn.:
• zadziała sygnalizacja optyczna i akustyczna w centralce PPOś
• uaktywnią się sygnalizatory optyczne i akustyczne w obiekcie.
- 10 -
Projekt Wykonawczy
•
•
•
•
•
•
•
•
•
na wyświetlaczu centralki PPOś podana zostanie informacja o miejscu
zainstalowania elementu systemu, który wywołał alarm
zostanie wyłączona wentylacja;
zostaną zamknięte klapy odcinających na wentylacji;
zostanie wyłączona klimatyzacja;
zostanie uruchomione oddymianie na klatkach schodowych i hallu głównego ;
zostanie uruchomiona wentylacja napowietrzająca klatki schodowe;
zostaną otwarte drzwi objęte kontrolą dostępu na drogach ewakuacyjnych poprzez
zdjęcie napięcia ze zwór elektromagnetycznych.
nastąpi zamknięcie kurtyn ppoŜ.
przekazanie sygnału alarmowego II stopnia do jednostki ratowniczo- gaśniczej PSP.
Szczegółowy sposób realizacji sterowań urządzeń związanych z ochroną ppoŜ obiektu
przedstawiono w dołączonej do niniejszego opracowania tabeli sterowań.
2.7Elementy kontroli i sterowania
System wykrywania poŜaru w sposób automatyczny będzie sterował i monitorował
wybrane urządzenia zewnętrzne. Do realizacji tych funkcji wykorzystano moduły
wejść/wyjść oraz kartę przekaźnikową centrali sygnalizacji poŜaru (CSP). Elementy
sterowania i monitorowania przedstawiono na schemacie blokowym systemu sygnalizacji
poŜaru.
2.8Oddymianie klatek schodowych oraz hallu głównego
Zastosowano centrale oddymiające sterujące otwieraniem okien oddymiających klatki
schodowe i hall centralny.
Sterowanie siłownikami okien oddymiających będzie realizowane po wykryciu poŜaru
(dymu) przez czujki dymu podłączone do systemu sygnalizacji poŜaru. Przyciski
pozwalające na alarmowe (ręczne) otwarcie okien umieszczono na klatkach
schodowych. Centralom oddymiającym zapewniono podtrzymanie bateryjne.
Rozmieszczenie elementów instalacji pokazano na rzutach kondygnacji. Zasilanie
central przedstawiono w projekcie instalacji elektrycznych.
Wszystkie zastosowane urządzenia systemu oddymiania powinny spełniać normy UE i
posiadać certyfikaty CNBOP.
Personel nadzorujący powinien zostać przeszkolony w obsłudze instalacji
oddymiającej.
2.9MontaŜ instalacji
System sygnalizacji alarmu poŜarowego stanowi niezaleŜną wydzieloną instalację
bezpieczeństwa, w związku z czym nie moŜe być wspólny z siecią innej instalacji.
Wszystkie elementy systemu powinny posiadać świadectwo dopuszczenia do
uŜytkowania w ochronie przeciwpoŜarowej wydane przez Centrum Naukowo-Badawcze
Ochrony PoŜarowej w Józefowie.
NaleŜy zwrócić szczególną uwagę na zachowanie dopuszczalnej odległości pomiędzy
instalacją SSP a innymi instalacjami (min. 30cm.), zwłaszcza elektroenergetyczną
i odgromową, zgodnie z obowiązującymi przepisami. Nie dopuszcza się w pętlach
dozorowych stosowanie linii odgałęźnych. Pomiarów elektrycznych pętli dozorowych tzn.:
- 11 -
Projekt Wykonawczy
stanu izolacji, rezystancji i ciągłości moŜna dokonać po podłączeniu przewodów do
gniazd czujek lecz przed montaŜem czujek w gniazdach.
Instalację i pomiary naleŜy wykonać zgodnie z obowiązującymi przepisami i normami.
MontaŜ urządzeń wykonać w oparciu o fabryczną dokumentację techniczno-ruchową
producenta urządzeń.
Okablowanie pętli dozorowych naleŜy wykonać przewodem YnTKSXekw 1x2x1mm2,
mocowanym co 60 cm.
Linie sterujące oraz sygnalizatorów naleŜy wykonać przewodami HTKSH PH90
1x2x1mm i 1x2x1,4 układanymi pod tynkiem lub bezpośrednio na ścianach, stropach,
mocowanych przy pomocy kotw stalowych OBO BETTERMAN przeznaczonych do
przewodów o odporności ogniowej. Uchwyty stosować co 30 cm.
Przebiegi tras kablowych przedstawiono na rysunkach rzutów budynku. Wszystkie
przewody i elementy systemu powinny być oznakowane w sposób trwały i czytelny.
Przewody na końcach naleŜy wyposaŜyć w opis numeru pętli lub przeznaczenia
przewodu (dot. przewodów zasilających, sterujących lub monitorujących), zaś czujki
naleŜy opisać adresem logicznym.
Przewody instalacji SSP naleŜy prowadzić w rurach PCV ponad sufitem
podwieszanym mocowane bezpośrednio do stropu właściwego lub ścian, a w
pomieszczeniach bez sufitów podwieszanych przewody prowadzić pod tynkiem w
rurach giętkich.
W miejscach przejść przewodów przez elementy oddzieleń p.poŜ. oraz
przewodów o średnicy powyŜej 40mm przez ściany i stropy o odporności ogniowej
REI 60 lub EI 60 naleŜy przewidzieć przepusty lub uszczelnienia p.poŜ. o klasie
odporności ogniowej wymaganej dla tych oddzieleń p.poŜ.
2.10Zasilanie centrali CSP
Zasilanie centrali CSP naleŜy wykonać z wydzielonego pola rozdzielni elektrycznej.
Obwód zasilający centralę nie moŜe zasilać Ŝadnych innych odbiorów. Zasilanie centrali
SSP naleŜy zabezpieczyć wyłącznikiem instalacyjnym oznaczonym na czerwono i opisać
– “Zasilanie centrali PPOś”. Jako zasilanie awaryjne wykorzystane są akumulatory
Ŝelowe, gazoszczelne, umieszczone w centralce pozwalające na podtrzymanie zasilania
przez czas 72 godzin dozoru i 30 min. alarmowania. Przełączanie na zasilanie awaryjne
odbywać się będzie automatycznie po zaniku zasilania podstawowego. Dla
zagwarantowania odpowiedniego zasilania rezerwowego przyjęto zastosowanie
akumulatorów 2x 44Ah.
Dla zasilania klap odcinających na wentylacji przyjęto zastosowanie certyfikowanych
zasilaczy ZSP-135 5A.
2.11Uwagi końcowe
4. Wykonawca prac instalacyjnych wykona demontaŜ oraz ponowny montaŜ istniejących
elementów systemu sygnalizacji poŜaru.
5. Wszystkie urządzenia zastosowane w Instalacji Systemu Sygnalizacji PoŜaru
powinny spełniać obowiązujące normy i posiadać odpowiednie certyfikaty.
6. Personel nadzorujący pracę central CSP powinien zostać przeszkolony w obsłudze
Systemu Sygnalizacji PoŜaru. Przeszkolenie powinno być potwierdzone pisemnie –
przez firmę instalującą system i przez osoby szkolone.
7. Zaleca się przeprowadzanie okresowych konserwacji systemu w okresach nie
dłuŜszych niŜ 3 miesiące. Przeglądy okresowe powinny być wykonywane przez
- 12 -
Projekt Wykonawczy
wyspecjalizowany personel posiadający odpowiednie uprawnienia i wiedzę
techniczną.
8. W obiekcie naleŜy umieścić:
•jeden egzemplarz pełnej dokumentacji powykonawczej uwzględniającej
kompletny system sygnalizacji poŜaru;
•instrukcję obsługi centralki;
•instrukcję postępowania na wypadek poŜaru;
•wykaz osób funkcyjnych, które naleŜy w pierwszej kolejności powiadamiać o
poŜarze w budynku (adresy i telefony);
•ksiąŜkę kontroli, do której naleŜy wpisywać: regularne kontrole instalacji,
dokonywane naprawy, zmiany i uzupełnienia instalacji, wszystkie zadziałania
systemu z podaniem daty i godziny wykrycia.
9. Wszelkie prace wykonywać naleŜy zgodnie z obowiązującymi przepisami i normami
dotyczącymi robót instalacyjnych oraz przepisami BHP.
10. W trakcie prac uruchomieniowych naleŜy wykonać następujące testy i pomiary,
których protokoły stanowić będą załącznik do dokumentacji powykonawczej:
•Protokół z testów systemu;
•Protokół z przeszkolenia pracowników obsługi.
11. Odbiorowi podlegać będzie równieŜ estetyka wykonania prac.
- 13 -
Projekt Wykonawczy
3.Spis rysunków
1.System sygnalizacji poŜaru – rzut niskiego parteru
2.System sygnalizacji poŜaru – rzut parteru
3.System sygnalizacji poŜaru – rzut I piętra
4.System sygnalizacji poŜaru – rzut II piętra
5.System sygnalizacji poŜaru – rzut III piętra
6.Schemat blokowy systemu sygnalizacji poŜaru
7.Schemat blokowy oddymiania i napowietrzania klatek schodowych
- 14 -
