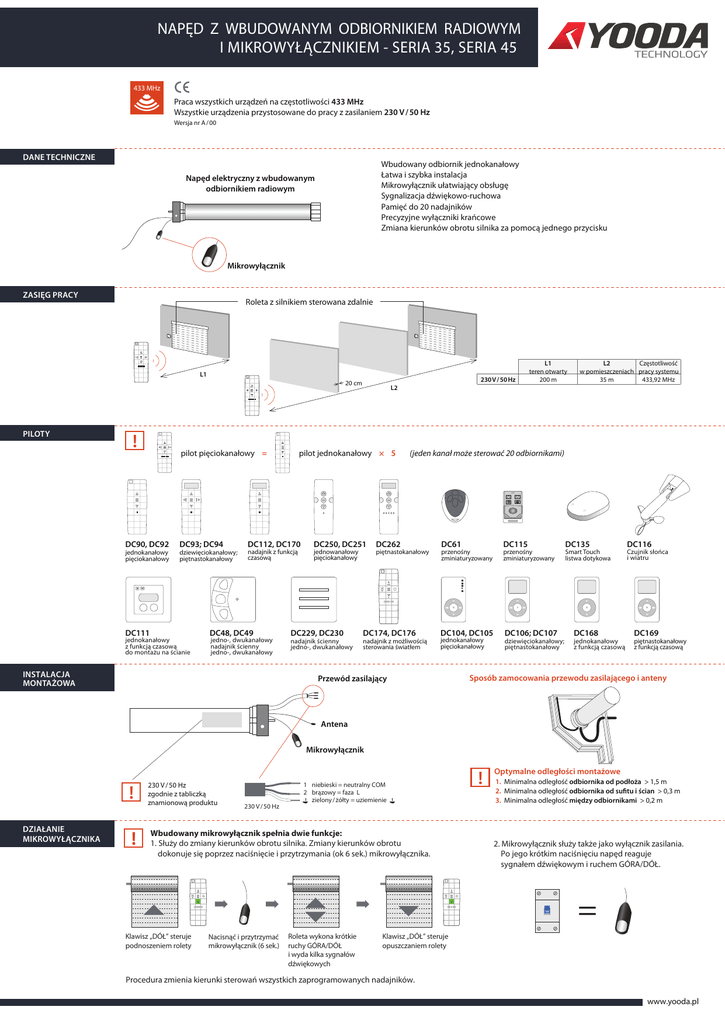

NAPĘD Z WBUDOWANYM ODBIORNIKIEM RADIOWYM
I MIKROWYŁĄCZNIKIEM - SERIA 35, SERIA 45
433 MHz
Praca wszystkich urządzeń na częstotliwości 433 MHz
Wszystkie urządzenia przystosowane do pracy z zasilaniem 230 V / 50 Hz
Wersja nr A / 00
DANE TECHNICZNE
Wbudowany odbiornik jednokanałowy
Łatwa i szybka instalacja
Mikrowyłącznik ułatwiający obsługę
Sygnalizacja dźwiękowo-ruchowa
Pamięć do 20 nadajników
Precyzyjne wyłączniki krańcowe
Zmiana kierunków obrotu silnika za pomocą jednego przycisku
Napęd elektryczny z wbudowanym
odbiornikiem radiowym
Mikrowyłącznik
ZASIĘG PRACY
Roleta z silnikiem sterowana zdalnie
L1
230V / 50 Hz
20 cm
PILOTY
!
pilot pięciokanałowy =
DC90, DC92
jednokanałowy
pięciokanałowy
DC93; DC94
dziewięciokanałowy;
piętnastokanałowy
DC111
jednokanałowy
z funkcją czasową
do montażu na ścianie
nadajnik z funkcją
czasową
DC48, DC49
jedno-, dwukanałowy
nadajnik ścienny
jedno-, dwukanałowy
INSTALACJA
MONTAŻOWA
DC250, DC251
jednowanałowy
pięciokanałowy
DC229, DC230
nadajnik ścienny
jedno-, dwukanałowy
L2
Częstotliwość
w pomieszczeniach pracy systemu
35 m
433,92 MHz
L2
pilot jednokanałowy × 5
DC112, DC170
L1
teren otwarty
200 m
(jeden kanał może sterować 20 odbiornikami)
DC262
piętnastokanałowy
DC174, DC176
nadajnik z możliwością
sterowania światłem
DC61
DC115
DC104, DC105
DC106; DC107
przenośny
zminiaturyzowany
jednokanałowy
pięciokanałowy
Przewód zasilający
przenośny
zminiaturyzowany
dziewięciokanałowy;
piętnastokanałowy
DC135
Smart Touch
listwa dotykowa
DC168
jednokanałowy
z funkcją czasową
DC116
Czujnik słońca
i wiatru
DC169
piętnastokanałowy
z funkcją czasową
Sposób zamocowania przewodu zasilającego i anteny
Antena
Mikrowyłącznik
!
DZIAŁANIE
MIKROWYŁĄCZNIKA
!
230 V / 50 Hz
zgodnie z tabliczką
znamionową produktu
230 V / 50 Hz
1 niebieski = neutralny COM
2 brązowy = faza L
zielony / żółty = uziemienie
Wbudowany mikrowyłącznik spełnia dwie funkcje:
1. Służy do zmiany kierunków obrotu silnika. Zmiany kierunków obrotu
dokonuje się poprzez naciśnięcie i przytrzymania (ok 6 sek.) mikrowyłącznika.
!
Optymalne odległości montażowe
1. Minimalna odległość odbiornika od podłoża > 1,5 m
2. Minimalna odległość odbiornika od sufitu i ścian > 0,3 m
3. Minimalna odległość między odbiornikami > 0,2 m
2. Mikrowyłącznik służy także jako wyłącznik zasilania.
Po jego krótkim naciśnięciu napęd reaguje
sygnałem dźwiękowym i ruchem GÓRA/DÓŁ.
=
Klawisz „DÓŁ” steruje
podnoszeniem rolety
Nacisnąć i przytrzymać
mikrowyłącznik (6 sek.)
Roleta wykona krótkie
ruchy GÓRA/DÓŁ
i wyda kilka sygnałów
dźwiękowych
Klawisz „DÓŁ” steruje
opuszczaniem rolety
Procedura zmienia kierunki sterowań wszystkich zaprogramowanych nadajników.
www.yooda.pl
NAPĘD Z WBUDOWANYM ODBIORNIKIEM RADIOWYM
I MIKROWYŁĄCZNIKIEM - SERIA 35, SERIA 45
PROGRAMOWANIE:
PIERWSZEGO
NADAJNIKA
Przerwa pomiędzy kolejnymi uruchomieniami powinna wynosić minimum 5 sekund
Odbiornik może być sterowany maksymalnie 20 nadajnikami.
lub
Nacisnąć krótko
mikrowyłącznik
lub
włączyć zasilanie
PROGRAMOWANIE:
DODANIE NADAJNIKA
!
Roleta wyda
dźwięk „BIP”.
Urządzenie wykona
krótkie ruchy
GÓRA/DÓŁ.
Wcisnąć przycisk
programowania
(P2) na pilocie.
Roleta wyda
dźwięk „BIP”.
Wcisnąć przycisk
programowania
(P2) na pilocie.
Roleta wyda
dźwięk „BIP”.
Wcisnąć 1 raz
przycisk „GÓRA”.
Roleta wykona krótkie
ruchy GÓRA/DÓŁ
i wyda kilka krótkich
sygnałów dźwiękowych.
Przerwa pomiędzy kolejnymi uruchomieniami powinna wynosić minimum 5 sekund
Odbiornik może być sterowany maksymalnie 20 nadajnikami.
+
Roleta wyda
dźwięk „BIP”.
Wcisnąć 1 raz przycisk
programowania (P2) Urządzenie wykona
krótkie ruchy
na pilocie A.
GÓRA/DÓŁ.
KASOWANIE PAMIĘCI
W ODBIORNIKU
RADIOWYM
!
Wcisnąć 1 raz przycisk
programowania (P2)
na pilocie A.
Roleta wyda
dźwięk „BIP”.
Roleta wykona krótkie
Wcisnąć 1 raz przycisk ruchy GÓRA/DÓŁ
programowania (P2)
i wyda kilka krótkich
na pilocie B.
sygnałów dźwiękowych.
Kasowanie pilota oznacza wykasowanie wszystkich kodów z pamięci urządzenia
+
+
Roleta wyda
Wcisnąć 1 raz przycisk
dźwięk „BIP”.
programowania (P2) Urządzenie wykona
na dowolnym pilocie.
krótkie ruchy
GÓRA/DÓŁ.
USTAWIENIA RUCHU
IMPULSOWEGO
!
Wcisnąć przycisk
STOP na tym
samym pilocie.
Roleta wyda
dźwięk „BIP”.
A
!
Wcisnąć 1 raz przycisk Roleta wykona krótkie
programowania (P2) ruchy GÓRA/DÓŁ
Wszystkie aktywne
na dowolnym pilocie. i wyda kilka krótkich
nadajniki zostały
sygnałów dźwiękowych. usunięte z pamięci.
Dłuższa niż 10 sekund przerwa między kolejnymi wciśnięciami przycisku spowoduje automatyczne wyjście bez zapisania wprowadzonych zmian.
Odbiornik może być sterowany maksymalnie 20 nadajnikami.
Roleta wyda
Wcisnąć 1 raz przycisk
dźwięk „BIP”.
programowania (P2)
Urządzenie
wykona krótkie
na pilocie A.
ruchy GÓRA/DÓŁ.
PROGRAMOWANIE
PILOTA DC61, DC115
LUB DC48/49 JAKO
PIERWSZEGO PILOTA
Pilot został
zaprogramowany.
Nacisnąć przycisk
GÓRA na pilocie
Wcisnąć 1 raz przycisk
programowania (P2)
na pilocie A.
Roleta wykona krótkie
ruchy GÓRA/DÓŁ
i wyda kilka krótkich
sygnałów dźwiękowych.
Funkcja zaprogramowana
po jednokrotnym wciśnięciu
przycisku kierunku na pilocie
silnik wykona 1/16 obrotu
Przerwa pomiędzy kolejnymi uruchomieniami powinna wynosić minimum 5 sekund
Odbiornik może być sterowany maksymalnie 20 nadajnikami.
lub
Nacisnąć krótko
mikrowyłącznik
lub
włączyć zailanie
PROGRAMOWANIE
SYSTEMU
SMART TOUCH DC135
!
Roleta wyda
Jednocześnie wcisnąć
dźwięk „BIP”.
przyciski programowania
Urządzenie wykona
+
krótkie ruchy
GÓRA/DÓŁ.
Roleta wyda
dźwięk „BIP”.
Jednocześnie wcisnąć
Roleta wyda
przyciski programowania dźwięk „BIP”.
+
Wcisnąć 1 raz
przycisk „GÓRA”
Roleta wykona krótkie
ruchy GÓRA/DÓŁ
i wyda kilka krótkich
sygnałów dźwiękowych.
System SMART TOUCH DC135 należy programować do rolety, która jest już sterowana dowolnym nadajnikiem bezprzewodowym serii DC.
+
3V
+
3V
Włączyć zasilanie
Roleta wyda
Wcisnąć przycisk
dźwięk „BIP”.
programowania (P2)
na pilocie A jeden raz. Urządzenie wykona
krótkie ruchy
GÓRA/DÓŁ.
Wcisnąć przycisk
programowania (P2)
na pilocie A jeden raz.
Roleta wyda
dźwięk „BIP”.
Wcisnąć przycisk
programowania
(SETUP) w DC135
Roleta wykona krótkie
ruchy GÓRA/DÓŁ
i wyda kilka krótkich
sygnałów dźwiękowych.
