Projekt budowlany Panki

Bogumił Konopka
Śląska Agencja Energetyczna
41 500 Chorzów, ul. Ryszki 57/21
i fax (0 32) 247 63 73, (0 32) 245 99 04, 601 48 04 96
Konto: PKO BP O/Chorzów nr 86 1020 2368 0000 2102 0025 8244
NIP 627-100-59-81
E-mail: [email protected]

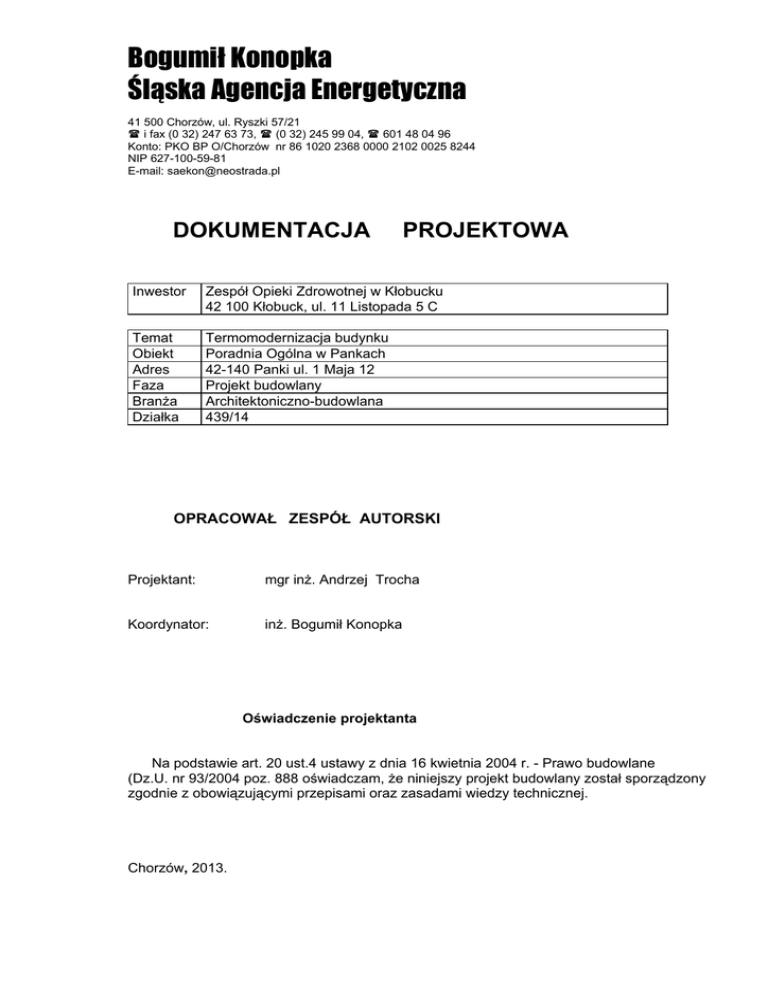

DOKUMENTACJA
PROJEKTOWA
Inwestor
Zespół Opieki Zdrowotnej w Kłobucku
42 100 Kłobuck, ul. 11 Listopada 5 C
Temat
Obiekt
Adres
Faza
Branża
Działka
Termomodernizacja budynku
Poradnia Ogólna w Pankach
42-140 Panki ul. 1 Maja 12
Projekt budowlany
Architektoniczno-budowlana
439/14
OPRACOWAŁ ZESPÓŁ AUTORSKI
Projektant:
mgr inż. Andrzej Trocha
Koordynator:
inż. Bogumił Konopka
Oświadczenie projektanta
Na podstawie art. 20 ust.4 ustawy z dnia 16 kwietnia 2004 r. - Prawo budowlane
(Dz.U. nr 93/2004 poz. 888 oświadczam, że niniejszy projekt budowlany został sporządzony
zgodnie z obowiązującymi przepisami oraz zasadami wiedzy technicznej.
Chorzów, 2013.
Projekt budowlany termomodernizacji budynku Poradni Ogólnej w Pankach
Spis treści
Opis techniczny projektu
str. 3
Rysunki
1. Sytuacja
2. Elewacja frontowa
P - 01
3. Elewacje tylnia
P - 02
4. Elewacje szczytowe
P - 03
5. Schemat ocieplenia stropu ostatniej kondygnacji
P - 04
6. Zestawienie stolarki
P - 05
Autor opracowania:
Śląska Agencja Energetyczna
2
Projekt budowlany termomodernizacji budynku Poradni Ogólnej w Pankach
1. U1talenia ogólne
1.1. Pod1tawa opracowania
Podstawą opracowania są:
- umowa z inwestorem
- inwentaryzacja własna obiektu dla potrzeb projektowych
- Rozporządzenie Ministra Infrastruktury z dnia 12 kwietnia 2002 r.
(Dz.U. nr 75/2002., poz. 690) w sprawie warunków technicznych,
jakim powinny odpowiadać budynki i ich usytuowanie
- obowiązujące normy, normatywy i przepisy obowiązujące w budownictwie
1.2. Przedmiot opracowania
Przedmiotem opracowania jest termomodernizacja budynku Poradni Ogólnej
w Pankach obejmujący:
- ocieplenie ścian
- wymianę okien
- wymianę drzwi i bramy
- ocieplenie stropu ostatniej kondygnacji
- ocieplenie stropu poddasza
- wymianę obróbek blacharskich oraz demontaż i montaż rynien oraz rur spustowych
- odtworzenie instalacji piorunochronnej
1.3. Cel i zakre1 opracowania
Celem opracowania jest poprawa parametrów termoizolacyjności przegród budowlanych w obiekcie
związanych z wymogami ochrony środowiska i czynnikami ekonomicznymi.
1.4. Dane ewidencyjne
- obiekt:
Poradnia Ogólna w Pankach
- własność obiektu:
Powiat kłobucki, nieodpłatne użytkowanie
Zespół Opieki Zdrowotnej w Kłobucku
- inwestor:
Zespół Opieki Zdrowotnej w Kłobucku
42 100 Kłobuck, ul. 11 Listopada 5 C
Autor opracowania:
Śląska Agencja Energetyczna
3
Projekt budowlany termomodernizacji budynku Poradni Ogólnej w Pankach
- adres budowy:
42-140 Panki ul. 1 Maja 12
2. Opi1 techniczny
2.1. Stan i1tniejący
2.1.1. Architektura i kon1trukcja
Jest to obiekt konstrukcji murowanej posiadający dwie kondygnacje nadziemne oraz piwnice pod
całym budynkiem. Poddasze częściowo zagospodarowane. Strop ostatniej kondygnacji i strop poddasza ocieplone supremą. Ściany murowane z cegły pełnej. Stolarka okienna w większości nowa PCV.
Okna stare drewniane kwalifikują się do wymiany. Drzwi zewnętrzne i wewnętrzne stare drewniane,
brama stara drewniana - kwalifikują się do wymiany.
Ogólny stan techniczny budynku jest dobry, umożliwiający dalszą jego eksploatację.
2.1.2. Kolory1tyka
Okna
białe
Drzwi wejściowe
brązowe
Ściany nadziemia
beżowe brudne
Cokół
brązowy
Dach
czerwony
2.1.3. Bilan1 powierzchni i kubatury
Nr Obiekt
Powierzchnia.
1 Przychodnia Panki
1a w tym piwnice
1b w tym nadziemie
zabu-
ogrze-
dowy
wana
Kubatura
całkowita
ogrze-
Wskaź-
Rok
nik
przekazania
wana
budynku
A
Au
V
Vogrz
A/V
m2
m2
m3
m3
1/m
w
użytkowanie
317
888
250
638
2 965
2 452
577
1 875
0,107
1959
2.1.4. Ciepłochronność przegród budowlanych
Przegroda
Ściany piwnic
Ściany nadziemia
Ściany poddasza
Strop ostatniej kondygnacji
Strop poddasza
Okna nowe PCV
Okna stare drewniane
Drzwi drewniane zewnętrzne
Drzwi drewniane na poddaszu
Brama drewniana
Podbitki dachu
Autor opracowania:
Śląska Agencja Energetyczna
Współczynnik przenikania ciepła „U”
stan aktualny
wymagania wg WT
2008
W/m2K
W/m2K
1,07
0,65
1,44
0,30
1,90
0,30
1,33
0,25
1,51
0,25
1,60
1,80
3,12
1,80
3,00
2,60
4,00
2,60
3,00
2,60
0,35
0,25
4
Projekt budowlany termomodernizacji budynku Poradni Ogólnej w Pankach
Ciepłochronność przegród budowlanych (za wyjątkiem nowych okien) nie spełnia aktualnych
wymagań technicznych.
2.2. Stan projektowany
2.2.1. Okna
Przewiduje się wymianę okien drewnianych na okna PCV zespolone, koloru białego, profil pięciokomorowy, Uszyb = 1,10 W/m2K. Uokien = 1,30 W/m2K. Okna wg zestawienia stolarki.
2.2.2. Drzwi drewniane zewnętrzne
Przewiduje się wymianę drzwi drewnianych zewnętrznych na drzwi Alu ocieplane.
U = 2,00 W/m2K. Drzwi wg zestawienia stolarki
2.2.3. Drzwi drewniane wewnętrzne
Przewiduje się wymianę drzwi drewnianych wewnętrznych na drzwi stalowe ocieplane.
U = 2,00 W/m2K. Drzwi wg zestawienia stolarki
2.2.4. Brama drewniana
Przewiduje się wymianę bramy drewnianej na bramę segmentową ocieplaną.
U = 2,00 W/m2K. Brama wg zestawienia stolarki
2.2.5. Ściany nadziemia
Przewiduje się ocieplenie ścian nadziemia metodą lekką-mokrą wg systemu Caparol lub zamiennego z zastosowaniem styropianu grafitowego grubości 10 cm. Styropian powinien posiadać współczynnik przewodności cieplnej λ ≤ 0,031 W/mK. Odporność ppoż. - NRO. Warstwa elewacyjna - tynk
silikonowy wodozmywalny.
Projektowany współczynniki przenikania ciepła:
U = 0,26 W/m2K
Kolory wg rysunków - ostateczny dobór po wyłonieniu wykonawcy
Osłona naroży zewnętrznych oraz naroży drzwi i bramy - kątownik ALU, Listwa startowa od poziomu cokołu.
2.2.6. Ościeża
Przewiduje się ocieplenie ościeży metodą lekką-mokrą wg systemu Caparol lub zamiennego z
zastosowaniem styropianu grafitowego grubości 3 cm. Styropian powinien posiadać współczynnik
przewodności cieplnej λ ≤ 0,031 W/mK. Odporność ppoż. - NRO. Warstwa elewacyjna - tynk silikonowy wodozmywalny
Kolory wg rysunków - ostateczny dobór po wyłonieniu wykonawcy
2.2.7. Piwnice
Przewiduje się wykonanie izolacji przeciwwilgociowej i cieplnej piwnic do poziomu ław w układzie:
- odkopanie ścian piwnic
- oczyszczenie ścian piwnic
- przetarcie tynku na ścianach piwnic
- wykonanie izolacji pionowej 2 x izolacja bitumiczna w płynie
Autor opracowania:
Śląska Agencja Energetyczna
5
Projekt budowlany termomodernizacji budynku Poradni Ogólnej w Pankach
- ocieplenie ścian piwnic
- demontaż i montaż płyt chodnikowych wokół budynku
Ściany piwnic należy ocieplić metodą lekką-mokrą wg systemu Caparol lub zamiennego z zastosowaniem polistyrenu ekstrudowanego grubości 5 cm. Polistyren powinien posiadać współczynnik
przewodności cieplnej λ ≤ 0,032 W/mK. Odporność ppoż. - NRO. Warstwa elewacyjna powyżej poziomu gruntu - wyprawa mozaikowa
Projektowany współczynniki przenikania ciepła:
U = 0,40 W/m2K
2.2.8. Ściany na podda1zu
Przewiduje się ocieplenie ścian na poddaszu w układzie:
- ruszt z profili ocynkowanych zimnogiętych
- wełna mineralna 15 cm λ ≤ 0,039 W/mK
- płyty DKF 12,5 mm malowane farbą emulsyjną
Projektowany współczynniki przenikania ciepła:
U = 0,23 W/m2K
2.2.9. Strop o1tatniej kondygnacji
Przewiduje się demontaż istniejącego ocieplenia oraz docieplenie stropu piętra (ostatniej kondygnacji)
w układzie:
- folia paroszczelna 0,3 mm
- styropian standardowy 20 cm λ ≤ 0,039 W/mK
- wylewka betonowa 4 cm gruntowana od zewnątrz preparatem akrylowym
- siatka przeciwskurczowa stalowa Ø 6 mm zatopiona w wylewce
Projektowany współczynniki przenikania ciepła:
U = 0,18 W/m2K
2.2.10. Strop podda1za
Przewiduje się docieplenie stropu poddasza w układzie:
- folia paroszczelna 0,3 mm
- wełna mineralna miękka 15 cm λ ≤ 0,036 W/mK
- folia paroprzepuszczalna min. 2 000 g/dobę
Projektowany współczynniki przenikania ciepła:
U = 0,21 W/m2K
2.2.11. In1talacja odgromowa
Przewiduje się odtworzenie instalacji odgromowej - demontaż starej i montaż nowej z drutu stalowego ocynkowanego Ø 8 i standardowych wsporników oraz wykonanie pomiarów skuteczności
działania instalacji odgromowej
Autor opracowania:
Śląska Agencja Energetyczna
6
Projekt budowlany termomodernizacji budynku Poradni Ogólnej w Pankach
2.2.12. Elementy zabudowane na ścianach
Przewiduje się demontaż i montaż elementów zabudowanych na ścianach:
- wsporniki
- lampy
- tabliczki
2.2.13. Odwodnienie dachu
Przewiduje się demontaż i montaż nowych rynien, rur spustowych i czyszczaków.
Rynny i rury spustowe z blachy stalowej ocynkowanej powlekanej.
Autor opracowania:
Śląska Agencja Energetyczna
7
Projekt budowlany termomodernizacji budynku Poradni Ogólnej w Pankach
3. Wpływ inwe1tycji na środowi1ko
3.1. Doprowadzenie wody i odprowadzenie ścieków
Nie przewiduje się zmian w zakresie doprowadzenia wody i odprowadzenie ścieków.
3.2. Za1ilanie w energię elektryczną
Nie przewiduje się zmian w zakresie doprowadzenia energii elektrycznej.
3.3. Źródło ciepła
Obiekt ogrzewany jest z kotła na paliwo stałe.
3.4. Emi1ja zanieczy1zczeń gazowych
Emisja zanieczyszczeń gazowych z kotła ma paliwo stałe jest niska i ulegnie zmniejszeniu po wykonaniu termomodernizacji.
3.5. Emi1ja hała1u oraz wibracji a także promieniowania
Projektowany zakres robót budowlanych nie ma wpływu na dotychczasowy poziom hałasu i wibracji.
3.6. Wpływ obiektu na drzewo1tan oraz powierzchnię ziemi
Zakres projektowanych prac nie obejmuje wycinki drzew ani prac ziemnych.
3.7. Rodzaj i ilość wytwarzanych odpadów.
Projektowany zakres robót nie powoduje zmian w ilości i jakości wytwarzanych odpadów.
Odpady składowane są w pojemnikach zbiorczych i okresowo opróżniane przez służby komunalne.
3.8. Warunki ochrony przeciwpożarowej
Istniejący budynek kwalifikuje się ze względu na przeznaczenie i sposób użytkowania jako obiekt
użyteczności publicznej. Kategoria zagrożenia ludzi ZL III - budynki przeznaczone do jednoczesnego
przebywania powyżej 50 osób, nie będących ich stałymi użytkownikami, a nie przeznaczonych do
użytkowania przez ludzi o ograniczonej zdolności poruszania się. Budynek zakwalifikowany jest do
grupy budynków niskich - wysokość budynku nie przekracza 12,0 m
Zastosowane materiały ociepleniowe tj.:
styropian
- powinien posiadać klasę NRO (nierozprzetrzeniający ognia
polistyren ekstrudowany
- powinien posiadać klasę NRO (nierozprzetrzeniający ognia
)
)
Autor opracowania:
Śląska Agencja Energetyczna
8
Projekt budowlany termomodernizacji budynku Poradni Ogólnej w Pankach
wełna mineralna
- niepalna
spełniają wymagania w zakresie ppoż. dla budynków niskich
4. Informacja BiOZ
4.1. Nazwa i adre1 obiektu budowlanego
- obiekt:
Poradnia Ogólna w Przystajni
- adres budowy:
42-140 Panki ul. 1 Maja 12
4.2. Inwe1tor
Zespół Opieki Zdrowotnej w Kłobucku
42 100 Kłobuck, ul. 11 Listopada 5 C
4.3. Imię i nazwi1ko oraz adre1 projektanta
mgr inż. Andrzej Trocha
41- 506 Chorzów, ul. Trzyniecka 18/22
4.4. Zakre1 robót
Dokumentacja obejmuje:
- inwentaryzację
- wymianę okien i drzwi
- ocieplenie ścian i stropodachu
4.5. Wymagania ogólne
Wszystkie roboty budowlano montażowe należy prowadzić zgodnie z przepisami zawartymi w Rozporządzeniu Ministra Infrastruktury z dnia 6 lutego 2003 r. w sprawie bezpieczeństwa i higieny pracy
podczas wykonywania robót budowlanych (Dz.U. Nr 47, poz. 401).
4.6. Zago1podarowanie działki
Zagospodarowanie działki nie stwarza zagrożenia dla bezpieczeństwa i zdrowia ludzi.
4.7. Przewidywane zagrożenia
Występują następujące zagrożenia:
- upadek pracowników, materiałów lub narzędzi z wysokości przy demontażu
i montażu pokrycia dachu, ocieplaniu ścian i wymianie stolarki
- upadek materiałów lub narzędzi przy transporcie pionowym
- porażenie prądem elektrycznym przy pracy elektronarzędziami
Autor opracowania:
Śląska Agencja Energetyczna
9
Projekt budowlany termomodernizacji budynku Poradni Ogólnej w Pankach
- wypadki i kolizje w transporcie poziomym.
4.8. In1truktaż pracowników
Kierownik budowy, przed przystąpieniem do robót, powinien przeprowadzić instruktaż dla pracowników o zakresie i warunkach wykonania robót stwarzających zagrożenia bezpieczeństwa i zdrowia, a
w szczególności:
- określenie zasad postępowania w przypadku wystąpienia zagrożeń
- nakazanie stosowania przez pracowników środków ochrony indywidualnej,
zabezpieczających przed skutkami zagrożeń
(kaski ochronne, indywidualne pasy bezpieczeństwa)
- wyznaczenie osób prowadzących nadzór nad pracami szczególnie niebezpiecznymi
posiadających odpowiednie przeszkolenie w zakresie BHP,
odpowiadające charakterowi wykonywanych robót.
4.9. Środki bezpieczeń1twa
Teren wokół budynku, w strefach ocieplenia ścian i prac na dachu , należy oznaczyć kolorową
taśmą w odległości minimum 3 m od budynku.
Na placu budowy winny się znajdować środki ochrony ppoż.
Na placu budowy należy wyznaczyć teren składowania materiałów i elementów konstrukcyjnych.
4.10. Dokumentacja budowy
Dokumentację budowy stanowią:
- projekt budowlany,
- dziennik budowy,
- pozwolenie na budowę lub zgłoszenie prac budowlanych,
- inne dokumenty z prowadzonej kontroli służb budowlanych
4.11. Plan bezpieczeń1twa i ochrony zdrowia
Kierownik budowy jest obowiązany sporządzić lub zapewnić sporządzenie planu bezpieczeństwa i
ochrony zdrowia, uwzględniającego warunki prowadzenia robót wynikające ze specyfiki zaprojektowanych i przewidzianych do zrealizowania prac, a w szczególności:
- zabezpieczenie i oznakowanie terenu, w którym są prowadzone roboty
- środki ochrony indywidualnej
- bezpieczny montaż elementów na wysokości
- środki techniczne i organizacyjne zapobiegające niebezpieczeństwom
Autor opracowania:
Śląska Agencja Energetyczna
10
Projekt budowlany termomodernizacji budynku Poradni Ogólnej w Pankach
wynikającym z wykonywania robót budowlanych
Autor opracowania:
Śląska Agencja Energetyczna
11
