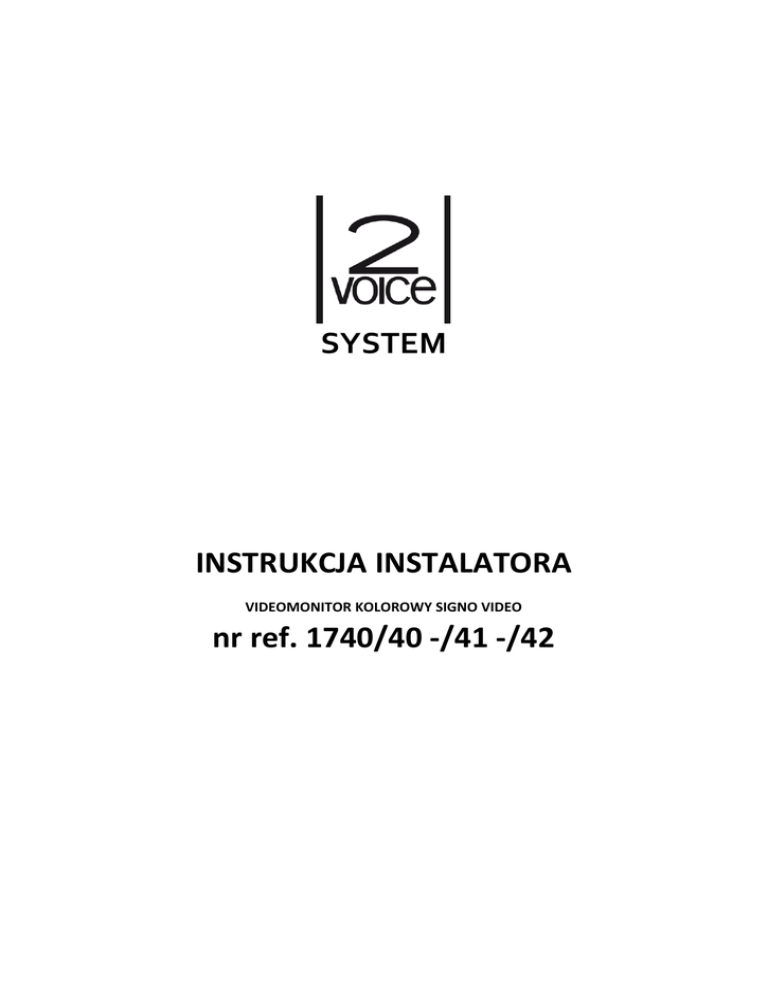

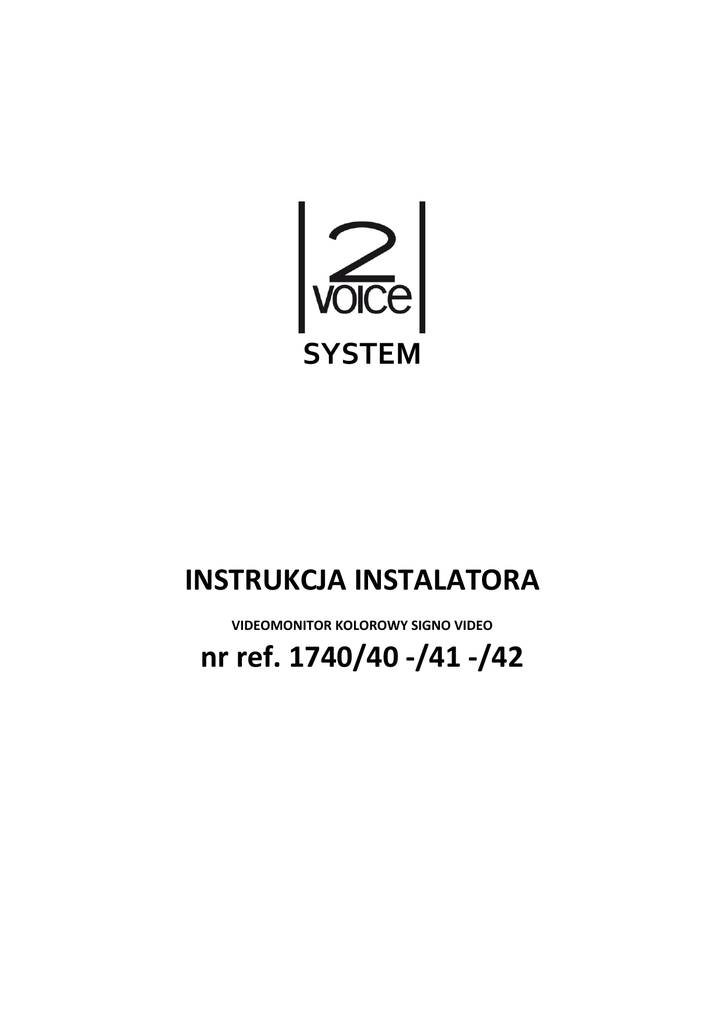

SYSTEM INSTRUKCJA INSTALATORA nr ref. 1740/40

SYSTEM
INSTRUKCJA INSTALATORA
VIDEOMONITOR KOLOROWY SIGNO VIDEO
nr ref. 1740/40 -/41 -/42
Ref. 1740/
VIDEOMONITORY KOLOROWE SIGNO
WŁAŚCIWOŚCI - SPECYFIKACJA TECHNICZNA
Zaprojektowany przez pracownię Citterio. Signo to kompaktowy,
nowoczesny monitor o idealnie gładkiej i lśniącej powierzchni. Jest to
najcieńszy w swojej klasie monitor. Trzy wersje kolorystyczne, klasyczna
linia oraz subtelne wykończenie świetnie sprawdzają się nawet w
najbardziej wymgających wnętrzach.
Na monitorze znajduje się podświetlany przycisk otwarcia oraz 3
dodatkowe przyciski funkcyjne (wywołania interkomowe, auto-podgląd,
sterowanie napędem bramowym, oświetleniem itp.).
Monitor wyposażony w dedykowany głośnik do obsługi wywołań,
umieszczony pod słuchawką. Pod słuchawką również znajduje się
3-pozycyjny regulator głośności z możliwością całkowitego wyciszenia.
Słuchawka monitora wykorzystuje pętle indukto-foniczną, jest
przystosowana dla osób niedosłyszących, noszących aparat słuchowy z
funkcją “T”.
Montaż natynkowy oraz uchwyt, do którego podłączane są wszystkie
przewody, zapewnia szybką i łatwą instalację..
Videomonitory kolorowe SIGNO dostępne są w następujących obudowach:
Ref. 1740/40
t biała
t antracyt
Ref. 1740/41
t platyna
Ref. 1740/42
WŁAŚCIWOŚCI
Główne cechy monitora SIGNO:
t 4” kolorowy ekran
t Regulacja sygnału wywołania z funkcją całkowitego wyciszenia MUTE.
VIDEOMONITORY KOLOROWE SIGNO
t Regulacja kontrastu i jasności.
1.
2.
3.
4.
5.
przycisk otwarcia
przyciski dodatkowe
regulacja kontrastu
regulacja jasności
regulacja głośności dzwonka wywołania
PRZYCISKI FUNKCYJNE
Przycisk
Stan
spoczynku,
słuchawka
odłożona
otwarcie
elektrozaczepu
aktywacja SE2
(brama)
auto-podgląd
czas na
odebranie
otwarcie
elektrozaczepu
aktywacja SE2
(brama)
przełączanie
kamer
--
rozmowa
otwarcie
elektrozaczepu
aktywacja SE2
(brama)
--
--
spoczynku,
słuchawka
podniesiona
otwarcie
elektrozaczepu
wywołanie
interkomowe
wywołanie
interkomowe
wywołanie
interkomowe
(do zaprogramowania) (do zaprogramowania)
t W momencie wywołania podświetla się przycisk otwarcia.
,
) mogą realizować: wywołania
,
t Przyciski funkcyjne (
interkomowe, auto-podgląd, przełączanie kamer itp.
2 VOICE - Technical Manual
(do zaprogramowania)
SPECYFIKACJA TECHNICZNA
Zasilanie (z zasilacza systemowego):
Pobór prądu:
Aktywny:
Stan czuwania:
Max. pobór mocy:
Odchylenie
częstotliwość pionowa:
częstotliwość pozioma:
Sygnał video:
W przypadku całkowitego wyciszenia, na monitorze widać czerwony
znacznik. Monitor po wywołaniu normalnie się załącza (pojawia się
obraz, podniesienie słuchawki załącza rozmowę).
--
Ekran:
Rozdzielczność:
Standard:
Max. czas załączenia obrazu:
Mikrofon:
Głośnik:
Zakres temperaturowy:
Max. wilgotność:
16 ÷ 18,5Vdc
max 0,35A
0A
max 6,5W
50Hz ± 2Hz
15625 ± 300Hz
1Vpp 75Ω nominal
1Vpp -6 dB minimum
4” LCD
380H x 250V pixel
PAL
4sec.
elektretowy
45Ω
-5° ÷ +50°C
90% UR
sec.4a −−−− 3
APARTMENT VIDEO DOOR PHONE STATIONS
VIDEOMONITORY KOLOROWE SIGNO/33&'
/33&'J/33&'
Ref. 1740/
VIDEOMONITORY SIGNO
VIDEOMONITORY SIGNO
UCHWYT MONITORÓW SIGNO NR REF. 1740/83
UCHWYT MONITORÓW SIGNO NR REF. 1740/83
MONTAŻ
Monitory Signo dostarczane są bez uchwytów. W zależności od systemu
w jakim monitor ma pracować należy nabyć odpowiedni, dedykowany do
danej instalacji uchwyt. 8QS[ZQBELV70*$&KFTUUPVDIXZUOSSFG
Uchwyt monitorów SIGNO nr ref. 1740/83 zapewnia:
t niespolaryzowane wejście
t możliwość podłaczenia odbiorników w trybie wejście/wyjście
t możliwość podłączenia odbiorników poprzez dystrybutory nr ref.
1083/54 oraz 1083/55
t obsługa przycisku lokalnego dzwonka
t wyjście na wtórnik wywołania
t konfigurację urządzenia poprzez ustawienie dip-switchy.
t terminancja linii.
Aby zamontować uchwyt oraz monitor należy postępować zgodnie z
następującymi wskazówkami:
1. Upewnij się, czy kanały kablowe pokrywają się z otworem w uchwycie
na przeprowadzenie przewodów.
2. Przykręć uchwyt do ściany za pomocą dostarczonych śrub oraz kołków
rozporowych.
OPIS ZACISKÓW
Line IN
Line IN
Line OUT
Line OUT
CP
CP
S+
S-
}
}
}
}
Linia przychodząca
Linia wychodząca
Przycisk dzwonkowy
Wtórnik wywołania
SPECYFIKACJA TECHNICZNA
Zasilanie :
Pobór prądu w stanie czuwania:
Pobór prądu (połączenie video):
Zakres temperaturowy:
Spełniane normy:
36 ÷ 48Vdc
3,0 mA max
500 mA max
-5°C ÷ +45°C
EN 61000-6-3
EN 61000-6-1
Ustawienia fabryczne:
ADRES = 127
ADRES WEWN. = 0
TERMINANCJA = ON
APARTMENT VIDEO DOOR PHONE STATIONS
Terminancja linii
3.
4.
5.
6.
7.
8.
Usuń ochronny kartonik.
Podłącz przewody.
Skonfiguruj uchwyt za pomocą dip-switchy.
Wysuń zasuwkę .
Zawieś monitor na uchwycie zgodnie z rysunkiem.
Zablokuj monitor wsuwając wsuwkę .
Switch znajdujący się na tylnej ściance monitora morze być w pozycji
"MVC#
4 −−−− sec.4a
Ref. 1740/
VIDEOMONITORY SIGNO
PROGRAMOWANIE DODADTKOWE - RESET USTWIEŃ
AKCESORIA DODATKOWE
W systemie 2VOICE każdy użytkownik może samemu wybrać jeden z 5
tonów dzwonka wywołania oraz dzwonka lokalnego.
Aby usunać ustawienia dodatkowe (np. wywołania interkomowe) należy:
t Przy wiśniętym przyciski otwarcia podnieś słuchawkę.
t Naciśnij jednocześnie przyciski i
, trzymaj je wciśnięte przez co
najmniej 3 sekundy (do czasu usłyszenia sygnału potwierdzajacego).
MELODIA DZWONKA WYWOŁANIA
t Puść przyciski
.
t Przy wciśniętym przycisku otwarcia, naciśnij przycisk funkcyjny
t Odbiornik wyemituje melodię dzwonka wywołania.
(przycisk otwarcia cały czas
t Naciskaj ponownie przycisk funkcyjny
trzymaj wciśnięty) aby zmieniać melodię dzwonka wywołania.
t Aby wybrać daną melodię puść przycisk otwarcia.
t Dana melodia dzwonków wywołania została zaprogramowana.
i
, odwieś słuchawkę.
Procedura ta nie usuwa wybranych melodii dzwonków wywołania i
dzwonka lokalnego.
AKCESORIA DODATKOWE
PRZYSTAWKA INTERKOMOWA NR REF. 1083/96
Jeśli jest potrzeba, aby monitor posiadał większą liczbę przycisków
interkomowych i/lub funkcję automatycznego otwarcia drzwi sygnałem
wywołania, sygnalizację niezamkniętych drzwi, należy zainstalować
przystawkę interkomową nr ref. 1083/96.
Wybrana melodia jest taka sama dla wszystkich dzwonków wywołania.
Jednakże, aby móc rozróżnić skąd pochodzi dane wywołanie, melodia ta
jest w różny sposób modulowana.
Miejsce wywołania
Modulacja
mm
24
5m
m
255 mm
50
Czas trwania dzwonka
Panel główny
3s ON
Panel dodatkowy
5 x(0,4s ON 0,2s OFF)
3s
Interkom
3 x(0,5s ON 0,5s OFF)
2,5s
Centrala portierska
3 x (0,1s ON 0,05s
OFF) + pauza 0,2s;
powtórzony 5 razy
2,8s
2,8s
MELODIA DZWONKA LOKALNEGO
t Przy wciśniętym przycisku otwarcia, naciśnij przycisk funkcyjny .
t Odbiornik wyemituje melodię dzwonka lokalnego.
t Naciskaj ponownie przycisk funkcyjny
(przycisk otwarcia cały czas
trzymaj wciśnięty) aby zmieniać melodię dzwonka lokalnego.
t Aby wybrać daną melodię puść przycisk otwarcia.
t Dana melodia dzwonka lokalnego została zaprogramowana.
Funckja automatycznego otwarcia drzwi oraz sygnalizacja
niezamkniętych drzwi jest aktywa wyłącznie na monitorze */5“0”.
FUNKCJA AUTOMATYCZNEGO OTWARCIA DRZWI
Funkcja automatycznego otwarcia drzwi jest włączana/wyłączana
na przystawce interkomowe nr ref. 1083/96.
przyciskiem
Aktywacja funkcji jest sygnalizowana zapaleniem się zielonej diody.
Wywołanie danego użytkownika powoduje automatyczne wysłanie
polecenia otwarcia drzwi.
SYGNALIZACJA NIEZAMKNIĘTYCH DRZWI
Jeśli między zaciski SP i CT włączony będzJe normalnie zamknięty
kontrakton, odbiorniki z przystawką interkomową bedą wskazywały
fizyczny stan zamknięcia drzwi.
Odbiornik zasygnalizuje niezamknięcie drzwi panela, z którego ostatnio
dany odbiornik był wywoływany i do którego było wysłane polecenie
otwarcia.
Jeśli niezamknięte są drzwi panela głównego, dioda świeci się na stałe. Jeśli
niezamknięte są drzwi panela dodatkowego, dioda miga.
WYWOŁANIA INTERKOMOWE
Przystawka interkomowa pozwala na zaprogramowanie kolejnych 6
QS[ZDJTLØXXZXP’BOJBJOUFSLPNPXFHP
sec.4a −−−− 5
VIDEOMONITORY SIGNO
RESET USTAWIEŃ
PROGRAMOWANIE DODATKOWE
Ref. 1740/
VIDEOMONITORY SIGNO
AKCESORIA DODATKOWE
VIDEOMONITORY SIGNO
MONTAŻ PRZYSTAWKI INTERKOMOWEJ
1. Za pomocą łączników przymocować przystawkę do uchwytu.
WIDOK Z TYŁU
2.
3.
Usunąć ochronny kartonik z uchwytu.
Za pomocą dołączonej taśmy połączyć przystawkę z uchwytem.
4.
Zamocuj
6 −−−− sec.4a
uchwyt
zgodnie
z
instrukcja
montażu.
Aby uzyskać dostęp do etykiety na opis przycisków, usuń pokrywkę w
sposób pokazany na poniższym rysunku.
