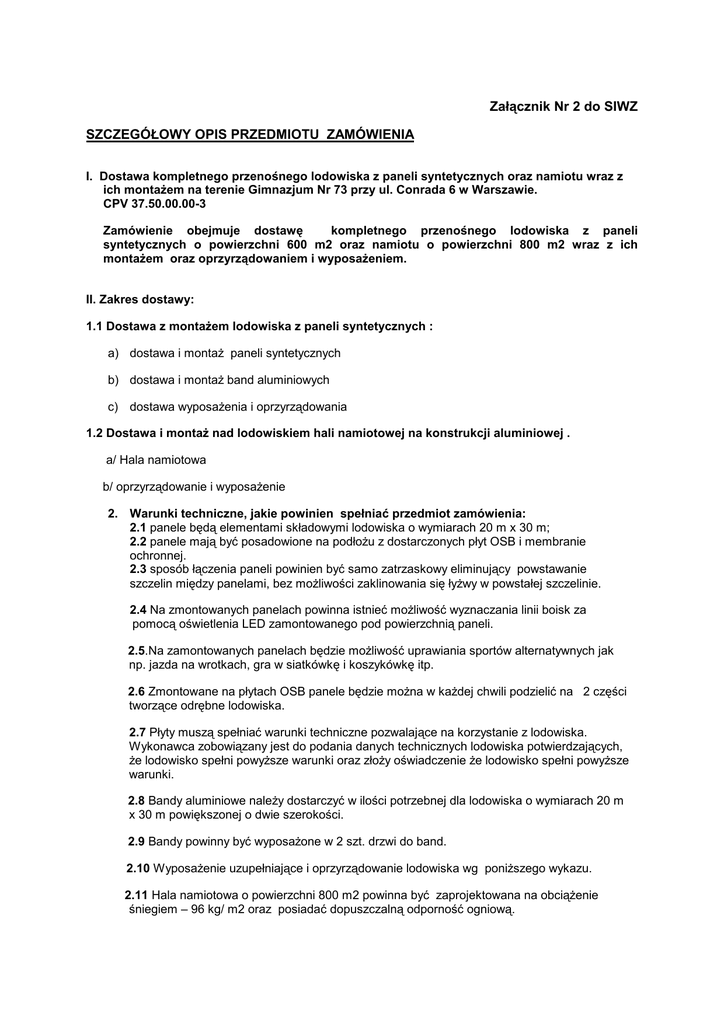

SZCZEGÓŁOWY OPIS PRZEDMIOTU ZAMÓWIENIA
I. Dostawa kompletnego przenośnego lodowiska z paneli syntetycznych oraz namiotu wraz z
ich montaŜem na terenie Gimnazjum Nr 73 przy ul. Conrada 6 w Warszawie.
CPV 37.50.00.00-3
Zamówienie obejmuje dostawę
kompletnego przenośnego lodowiska z paneli
syntetycznych o powierzchni 600 m2 oraz namiotu o powierzchni 800 m2 wraz z ich
montaŜem oraz oprzyrządowaniem i wyposaŜeniem.
II. Zakres dostawy:
1.1 Dostawa z montaŜem lodowiska z paneli syntetycznych :
a) dostawa i montaŜ paneli syntetycznych
b) dostawa i montaŜ band aluminiowych
c) dostawa wyposaŜenia i oprzyrządowania
1.2 Dostawa i montaŜ nad lodowiskiem hali namiotowej na konstrukcji aluminiowej .
a/ Hala namiotowa
b/ oprzyrządowanie i wyposaŜenie
2. Warunki techniczne, jakie powinien spełniać przedmiot zamówienia:
2.1 panele będą elementami składowymi lodowiska o wymiarach 20 m x 30 m;
2.2 panele mają być posadowione na podłoŜu z dostarczonych płyt OSB i membranie
ochronnej.
2.3 sposób łączenia paneli powinien być samo zatrzaskowy eliminujący powstawanie
szczelin między panelami, bez moŜliwości zaklinowania się łyŜwy w powstałej szczelinie.
2.4 Na zmontowanych panelach powinna istnieć moŜliwość wyznaczania linii boisk za
pomocą oświetlenia LED zamontowanego pod powierzchnią paneli.
2.5.Na zamontowanych panelach będzie moŜliwość uprawiania sportów alternatywnych jak
np. jazda na wrotkach, gra w siatkówkę i koszykówkę itp.
2.6 Zmontowane na płytach OSB panele będzie moŜna w kaŜdej chwili podzielić na 2 części
tworzące odrębne lodowiska.
2.7 Płyty muszą spełniać warunki techniczne pozwalające na korzystanie z lodowiska.
Wykonawca zobowiązany jest do podania danych technicznych lodowiska potwierdzających,
Ŝe lodowisko spełni powyŜsze warunki oraz złoŜy oświadczenie Ŝe lodowisko spełni powyŜsze
warunki.
2.8 Bandy aluminiowe naleŜy dostarczyć w ilości potrzebnej dla lodowiska o wymiarach 20 m
x 30 m powiększonej o dwie szerokości.
2.9 Bandy powinny być wyposaŜone w 2 szt. drzwi do band.
2.10 WyposaŜenie uzupełniające i oprzyrządowanie lodowiska wg poniŜszego wykazu.
2.11 Hala namiotowa o powierzchni 800 m2 powinna być zaprojektowana na obciąŜenie
śniegiem – 96 kg/ m2 oraz posiadać dopuszczalną odporność ogniową.
2.12 Ściany namiotu powinny mieć okna o wysokości 1,2 m między przęsłami.
2.13 Drzwi wejściowe do namiotu o wymiarach 2100x2100mm powinny być przeszklone.
2.14 Podłoga przed lodowiskiem z dywaników gumowych.
2.15 Oprzyrządowanie i wyposaŜenie uzupełniające hali namiotowej wg załącznika Nr 2.
3. Przedmiot zamówienia Wykonawca zobowiązany jest wyposaŜyć w instrukcję uŜytkowania i
bezpiecznej eksploatacji i konserwacji, montaŜu i demontaŜu lodowiska (wszystkie w języku polskim).
WYKAZ SPRZĘTU I WYPOSAśENIA UZUPEŁNIAJĄCEGO DO DOSTARCZENIA
W RAMACH DOSTAWY LODOWISKA Z PANELI SYNTETYCZNYCH I NAMIOTU
I.
Lodowisko
1. Maszyna czyszcząca ( samojezdna)
o wydajności do 2000 m2/ godź................................. 1 szt.
2. Ostrzałka do łyŜew automatyczna ...............................2 szt.
3. Rozpylacz guardu ( 5 l pojemnik)..............................2 szt.
4. Myjka typu karcher .................................................... 2 szt.
5. ŁyŜwy ( numeracja będzie uzgodniona
po podpisaniu umowy ..............................................200 komp.
II.
Hala namiotowa
1. Kompletne oświetlenie główne energooszczędne
z instalacją z podziałem na sekcje świecenia...............1 komp.
2. Oświetlenie ewakuacyjne i awaryjne .........................1 komp.
3. Rozdzielnia elektryczna, pomiary
i dokumentacja powykonawcza................................. 1 komp.
4.Nagłośnienie ( cztery kolumny, wzmacniacz,
CDMP3 na 3 płyty, mixer z mikrofonem.....................1 komp.
5. Parasol grzewczy ........................................................2 szt.
III.
Dostawa guard i preparatu sojowego na jeden rok eksploatacji.
