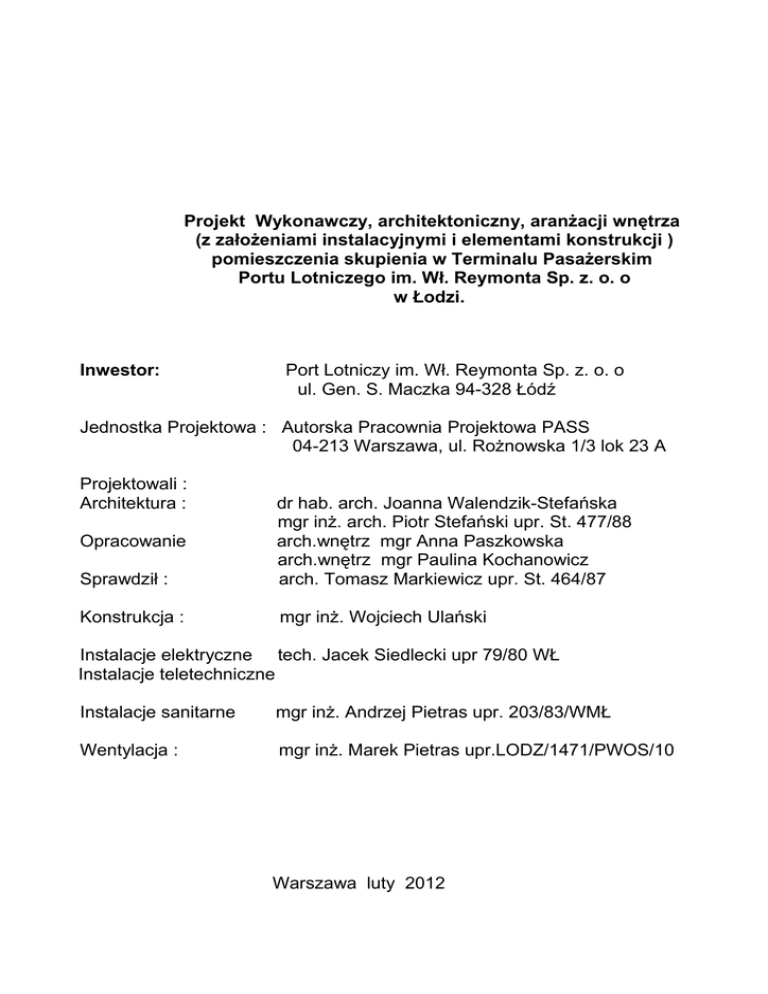

Projekt Wykonawczy, architektoniczny, aranżacji wnętrza
(z założeniami instalacyjnymi i elementami konstrukcji )
pomieszczenia skupienia w Terminalu Pasażerskim
Portu Lotniczego im. Wł. Reymonta Sp. z. o. o
w Łodzi.
Inwestor:
Port Lotniczy im. Wł. Reymonta Sp. z. o. o
ul. Gen. S. Maczka 94-328 Łódź
Jednostka Projektowa : Autorska Pracownia Projektowa PASS
04-213 Warszawa, ul. Rożnowska 1/3 lok 23 A
Projektowali :
Architektura :
Sprawdził :
dr hab. arch. Joanna Walendzik-Stefańska
mgr inż. arch. Piotr Stefański upr. St. 477/88
arch.wnętrz mgr Anna Paszkowska
arch.wnętrz mgr Paulina Kochanowicz
arch. Tomasz Markiewicz upr. St. 464/87
Konstrukcja :
mgr inż. Wojciech Ulański
Opracowanie
Instalacje elektryczne tech. Jacek Siedlecki upr 79/80 WŁ
Instalacje teletechniczne
Instalacje sanitarne
mgr inż. Andrzej Pietras upr. 203/83/WMŁ
Wentylacja :
mgr inż. Marek Pietras upr.LODZ/1471/PWOS/10
Warszawa luty 2012
Zawartość projektu
A. Architektura
I. Część opisowa
II Część rysunkowa
A.
Projekt architektoniczny
1.
2.
Rzut pomieszczeń z układem projektowanych ścian
skala
Rzut pomieszczeń (technologiczny) z układem wyposażenia stałego
i ruchomego
skala
3.
Rzut - układ posadzki
skala
4.
Widok sufitu z układem oświetlenia i określeniem stref inst.
skala
5.
Przekrój a-a
skala
6.
Przekrój b-b
skala
7.
Przekrój c-c
skala
8.
Widok ściany ołtarzowej
skala
9.
Widok ściany tylnej
skala
10. Aneks lewy -widok ściany bocznej
(strona lewa)
skala
11. Aneks lewy - widok ściany bocznej
(strona prawa)
12. Aneks prawy – widok ściany bocznej
(strona lewa)
13. Aneks prawy – widok ściany bocznej
(strona prawa)
14. Kolorystyka – schematy
skala
14.a Kolorystyka – schematy
skala
14.b Kolorystyka – schematy
skala
14.c Kolorystyka – schematy
skala
B
15.
16.
17.
18.
19.
20.
21.
22.
23.
24.
25..
26.
27.
28.
29.
30.
30a
30b
Projekty mebli i elementów wyposażenia
Tabernakulum, witraż, wieczna lampka ( 1,1a,1b)
Krzyż ( 2)
Ołtarz (3)
Półka na ampułki i kielich ( 3a)
Pulpit ambona (4)
Miejsce przewodniczenia ( siedziska) ( 5)
Miejsce przewodniczenia ( pulpit) ( 5a)
Pulpit pod pisma ( 6)
Ławki w nawie ( 7)
Ołtarz maryjny w lewym aneksie ( 8)
Szafy na szaty i elementy związane z liturgią ( 9)
Konfesjonał ( 10)
Osłona grzejnika i mocowanie paneli z psalmami ( 11,12)
Wnęka z witrażami w ścianie tylnej
Półka w przedsionku i skarbonka ( 16 ,15)
Witraż w prezbiterium (,1b)
Witraże w ścianie tylnej (13)
Profil wycięcia otworu – wieczna lampka ( 1a)
1: 25
1: 25
1: 25
1: 25
1: 25
1: 25
1: 25
1: 25
1: 25
1: 25
skala 1: 25
skala 1: 25
skala 1: 25
1: 50
1: 50
1: 50
1: 50
skala 1:10
skala 1:10
1:25,1:10
skala 1:10
skala 1:20
skala 1:10
skala 1:10
skala 1:10
skala 1:10
skala 1:25
skala 1:25
skala 1:20
skala 1:10
skala 1:10
skala 1:10
skala 1:20
skala 1;20
skala 1:2
B. Projekt konstrukcji
.
A. Architektura
.
I. Część opisowa - Opis techniczny
.
I. Stan istniejący
Lokalizacja
Przestrzeń przeznaczona na pomieszczenie skupienia znajduje się w nowym Terminalu
Portu Lotniczego na antresoli I piętra.
Jest to fragment obiektu na planie prostokąta, bez-okienny, pomiędzy ogólnodostępnymi
toaletami, a przyszłymi powierzchniami usługowymi, o powierzchni 82.0 m2.
Konstrukcja
Obecnie przestrzeń przeznaczona na pomieszczenie skupienia jest wydzielona od korytarza i
sąsiedniego sklepu ścianą z podwójnych płyt STG gr.15 z wypełnieniem 5 cm wełną
mineralną.
Ścianę pomiędzy nią, a salą konferencyjną wykonano z bloczków gazobetonowych gr. 20
cm. W przestrzeni pomieszczenia skupienia znajdują się fragmenty dwóch żelbetowych
słupów układu konstrukcyjnego Terminala i szacht wentylacyjny.
Posadzka istniejąca – gładź cementowa.
.
Instalacje
W przestrzeni powyżej istniejących ścian znajdują się obecnie główne ciągi wentylacji
mechanicznej ( nawiewy i wywiewy ) na różnych poziomach, instalacja wodna, instalacja p.
poż.( tryskacze), instalacja elektryczna i SAP, instalacja c.o ( istniejący w pomieszczeniu
grzejnik panelowy).
II. Założenia projektowe - charakter wnętrza.( np. projektu koncepcyjnego)
1. Program
Projekt opiera się na programie przygotowanym przez Kapelanię Portu Lotniczego im. Wł .
Reymonta w Łodzi.
2. Założenia projektowe - charakter wnętrza.
Pomieszczenie skupienia na terenie nowego portu lotniczego jest jedynym pomieszczeniem
o charakterze religijnym.
Ma służyć podróżnym i pracownikom portu.
Jego wnętrze powinno być współczesne, prostotą form korespondujące z architekturą całości
obiektu.
Wyjątkowy, sakralny charakter wnętrza należy uzyskać poprzez wprowadzoną ikonografię,
rozwiązania kolorystyczno-materiałowe i operowanie światłem.
Należy zastosować rozwiązania proste, wymowne i symboliczne, nawiązujące do tradycji
kościoła polskiego, a jednocześnie poważne i przyjazne podróżnym.
Wnętrze pomieszczenia powinno wyciszać, sprzyjać skupieniu i zadumie.
3.Ikonografia
Użyta symbolika form nawiązuje do Starego i Nowego Testamentu.
Centrum prezbiterium stanowią krzyż i ołtarz, którego trójkątne linie nawiązują do
umieszczonego w tle poziomego witraża, w który wtapia się tabernakulum.
Tabernakulum to symboliczna łódź, z żaglem będącym również symboliczną, podświetloną
wieczną lampką.
Trójkątna forma ołtarza ( idealna geometrycznie).
Witraże, zaprojektowano na tylnej ścianie pomieszczenia.
W prawym aneksie przewidziano wykorzystanie 4 szklanych tablic z tekstem Psalmu
zapisanym w 4 językach. Lewy aneks to strefa MB i JP II.
4.Rozwiązania funkcjonalno przestrzenne
Wnętrze pomieszczenia skupienia zaprojektowano w układzie podłużnym z wyodrębnionym
przedsionkiem ( I), wyodrębnioną nawą ( III) , prezbiterium ( II) oraz dwoma aneksami :
lewym zawierającym mini przestrzeń maryjną ( IV) i prawym z konfesjonałem ( V).
Aneks prawy prowadzi do wydzielonego dla Kapelanii Portu zaplecza.
Projektowany podział przestrzeni wnętrza podkreśla układ konstrukcji ścian i sufitu,
ustawienie ławek i kolorystyka ścian.
- strefa wejścia ( I ) - obsługa komunikacyjna
Wejście do pomieszczenia skupienia zaplanowano w miejscu istniejących w ścianie
zewnętrznej drzwi.
Nowoprojektowany przedsionek ma zapewnić wyciszenie pomieszczenia od hali dworca.
Drzwi wewnętrzne przedsionka zaprojektowano jako aluminiowe szklone.
W przedsionku zaplanowano umieszczenie informacji dotyczących funkcjonowania wnętrza i
funkcjonowania Kapelanii na lotnisku.
Przy wejściu, na pionowej ścianie przewiduje się w przyszłości umieszczenie niewielkiej
kropielnicy.
Ze względu na przepisy ppoż. w pomieszczeniu skupienia zaprojektowano dodatkowe
wyjście ewakuacyjne w lewej niszy wnętrza. ( IV)
- prezbiterium ( II)
Prezbiterium wydzielono przestrzennie, poprzez podniesienie poziomu podłogi oraz jej
zróżnicowanie materiałowe w stosunku do nawy.
Mensę ołtarzową ustawiono w centralnym miejscu prezbiterium, osiowo w stosunku do nawy
i ustawionych tam ławek.
Po stronie prawej umieszczono pulpit lektorski, a za nią sedilla ( miejsce przewodniczenia i
dwa dodatkowe siedzenia ).
W osi pulpitu na ścianie tylnej umieszczono krzyż.
Tabernakulum zaprojektowano po stronie lewej tylnej ściany prezbiterium jako element
podświetlonego, witrażowego pasa.
Na tle lewego filara przewiduje się stojak dla wystawienia Pisma, za nim półkę na
umieszczenie w czasie liturgii kielicha i ampułek..
Sufit prezbiterium w strefie krzyża podwyższa się.
- nawa ( III)
Nawę wydziela układ ścian i filarów, układ ławek oraz kolor materiału posadzki.
Dla uzyskania efektu optycznego podwyższenia pomieszczenia, sufit w części uniesiono i
podświetlono.
Ławki ustawiono symetrycznie względem osi ołtarza.
W ścianie tylnej, zaprojektowano rytmiczny układ podświetlonych 3 wnęk z abstrakcyjnymi w
rysunku i kolorze witrażami.
- aneks lewy ( IV )
Wydzielony kolorystycznie i materiałowo zawiera ołtarzyk MB i ikonografię dot. osoby patrona
pomieszczenia skupienia – Papieża Jana Pawła II w formie czarno- białych fotografii
umieszczonych na poziomym pasie.
W aneksie umieszczono szafy na szaty liturgiczne i elementy niezbędne. Aneks ma stanowić
prowizoryczną przebieralnie dla kapłanów, za ścianą przedsionka zaprojektowano miejsce na
dodatkowe krzesła.
-aneks prawy ( V )
Wydzielony kolorystycznie i materiałowo zawiera 4 tablice z psalmami umieszczone nad
drewnianą obudową grzejnika, konfesjonał i dojście do zaplecza.
-zaplecze ( VI )
Wydzielone pomieszczenie biurowo-magazynowe dostępne z aneksu. Wyposażenie stałe
pomieszczenia – blat ze zlewozmywakiem.
IV. Rozwiązania konstrukcyjno-materiałowe
1.Ściany.
1.1 Istniejące
Ściany istniejące:
ściany od korytarza i pomieszczeń sąsiednich - ściana G-K 15 cm ( podwójne płyty)
z wypełnieniem 5 cm wełną mineralną.
ściana pomiędzy żelbetowymi słupami - bloczki gazobetonowe gr. 20 cm.
1.2 Ściany projektowane
Zaprojektowano w systemie suchej zabudowy z płyt gipsowo-kartonowych. ( rys. 1)
Układ profili pokazano na rysunkach przyjmując ścianki:
12.5 cm /C100/2x1.25/
15.0 cm /C100/ 2x/2x1.25/
22.5 cm /C 2x100/ 2x 1.25/ ( ściana tylna wnęki w prezbiterium)
25.0 cm / C2x 100/ 2x/2x 1.25/ ( ściana wydzielająca aneks prawy)
We wnęce witrażowej należy przewidzieć obciążenie elementem tabernakulum. Montaż
tabernakulum wg wykonawcy (propozycja montażu – rys. nr 14)
1.3 Wykończenia ścian ( rys. 14 – kolorystyka)
Nr .i nazwa
materiał
kolor
pomieszczenia
uwagi
Ściany w
prezbiterium:
tylna i lewa ze
słupem
Płyta G-K
Biały
wyprawa szlachetna (nr NCS
malowana farbą
S 0500- N)
akrylową x 2
wg schematów
kolorystycznych rys .14
Nawa ściana
tylna
Płyta G-K
wyprawa szlachetna
malowana farbą
akrylową x 2
Wg rys kolorystyki
wg schematów
kolorystycznych rys .14
Wnęka przy
przedsionku
Ciemno
granatowy
(nr NCS
S 7020-R80B)
Część z wnękami
witrażowymi
kolor biały j,w,
Nawa ściana
prawa
wydzielająca
aneks prawy
Płyta G-K
biały j.w
wyprawa szlachetna
malowana farbą
akrylową x2..
wg schematów
kolorystycznych rys .14
Aneks prawy
Ściana istniejąca –
pustak i ściana G-K
wyprawa szlachetna
malowana farbą
akrylową x2
Ciemno
granatowy
(nr NCS
S 7020-R80B)
wg schematów
kolorystycznych rys .14
Aneks lewy
Ściana zewnętrzna
Płyta G- K 15 cm z
nałożonym pasem z
2 x płyta G-K :
2.5 cm
( rys. 30)
Ciemno
granatowy
(nr NCS
S 7020-R80B)
wg schematów
kolorystycznych rys .14
do poziomu +2.60 m
kolor biały j.w.
od +2.60 do +3.00 m
ściana w/w powyżej
poziomu +2.60
Przedsionek
Ściany G-K
malowane farbą
akrylową x 2
Ciemno
granatowy
(nr NCS
S 7020-R80B)
wg schematów
kolorystycznych rys .14
Zaplecze
Ściany G-K
Kolor biały j.w
murowane istniejące
malowana farbą
akrylową x 2
Wszystkie ściany
pomieszczenia
2.Sufity ( rys.4)
Izolacja akustyczna sufitu
Dla uzyskania komfortu akustycznego pomieszczenia wprowadza się warstwę z paneli z
wełny mineralnej gr. 4 cm ułożonej na panelach sufitowych zgodnie z instrukcją montażu
sufitów modułowych mineralnych.
2.1.
sufit w zasadniczej części pomieszczenia na poziomie +3.00
(oznaczenie na rysunkach „a”)
Sufit podwieszony modułowy mineralny :
Moduł ( mm): 1200 x1200)
Materiał : mineralne
Kolor : biały
Typ krawędzi :zagłębiona o wpuszczonych stykach szer.24 mm
Reakcja na ogień :EU –A1
Pochłanianie dźwięku – klasa A α=0.9-1
Odbicie światła ( %): 83
Odporność na wilgoć (%): 95
System mocowania : system nośny podwieszenia h=60 mm, stopka 24 mm, rozpiętośc
podwieszenia min. 210 cm
2.2.
sufit w aneksach bocznych , na poziomie +3.00 i +2.60
(oznaczenie na rysunkach „b”)
Sufit podwieszony modułowy mineralny :
Moduł ( mm): 600 x1800)
Materiał : mineralne
Kolor : biały
Typ krawędzi : zagłębiona o wpuszczonych stykach szer.24 mm
Reakcja na ogień :EU –A1 A α=0.9-1
Pochłanianie dźwięku –klasa
Odbicie światła ( %): 83
Odporność na wilgoć (%): 95
System mocowania : system nośny podwieszenia h=60 mm, stopka 24 mm, system
korytarzowy, bez-wieszakowy.
2.3
sufit w części podwyższonej pomieszczenia na poziomie + 2.85
(oznaczenie na rysunkach „c”)
Sufit samonośny z płyt STG na pod-konstrukcji metalowej - profile UW 50 i CW 50 co 40-50
cm, rozpiętość min. 210 cm , pomalowany na biało RAL 9016
2.4.
sufit w przedsionku i na zapleczu na poziomie +3.00 i + 2.60
(oznaczenie na rysunkach „e”)
Sufit podwieszony modułowy mineralny
Moduł ( mm): 600 x 600)
Materiał : mineralne
Kolor : biały
Typ krawędzi : zagłębiona o wpuszczonych stykach szer.24 mm
Reakcja na ogień :EU –A1 α=0.9-1
Pochłanianie dźwięku ( alfa w) : 0.90
Odbicie światła ( %): 83
Odporność na wilgoć (%): 95
System mocowania : system nośny podwieszenia h=60 mm, stopka 24 mm, rozpiętośc
podwieszenia min. 210 cm
3. Podłogi ( rys.3)
W nawie i w aneksach ( lewym i prawym ) zastosowano posadzkę ceramiczną – beżowy
gres satyna (kolorem i fakturą zbliżony do naturalnego piaskowca), wyróżniając nawę
odcieniem jaśniejszym.
W prezbiterium , pod ołtarzem MB w aneksie lewym i pod konfesjonałem zaprojektowano
podesty z podłogą drewnianą ( panele z powierzchnią drewnianą, deska, kolor jesion biały )
poziom +0.12.
Brzeg podestu należy wykonać z litego drewna w tym samym kolorze.
Wybór materiału na podstawie próbki dostarczonej przez wykonawcę !!!
Warstwy podestu :
- styropian twardy 6 cm
- wylewka 4 cm
- deska 2 cm
Uwaga : w prezbiterium bezpośrednio pod ołtarzem ( meblem ) w polu 60 x 60 cm pełna
wylewka bez styropianu !
Nr .i nazwa
pomieszczenia
materiał
A. prezbiterium
panele z pow.
drewnianą
podest pod
konfesjonał
Pow.m2 Producent
uwagi
deska, 120 x 19
cm
dwulamelowa
jesion bielony
AC4/32
podest pod
MB
B przedsionek
nawa
gres.
odwzorowujący
piaskowiec
płyty 59.8 x 59.8
cm
kolor jasny beige
powierzchnia
antypoślizgowa
R10 satynowana
płytki
rektyfikowane
mrozoodporne
C. aneks lewy
aneks prawy
D. zaplecze
gres. odworowujący
piaskowiec
wykładzina
dywanowa
płyty 59.8 x 59.8
cm
kolor szary beige
powierzchnia
antypoślizgowa
R10 satynowana
płytki
rektyfikowane
mrozoodporne
100 % poliamid,
igłowa , klasa 33,
CFL-S1
kolor jasno-szary
4. Elementy wyposażenia ( rys 2)
Zakłada się wykorzystanie z wystroju istniejącego pomieszczenia skupienia:
- puszki tabernakulum ( dodanie nowych drzwiczek – odlew z żywicy lub płaskorzeźba w
drewnie w formie kadłuba łodzi)
- szklanych płyt z tekstami psalmów w 4 językach ( w aneksie prawym)
- ikony MB ( w aneksie lewym)
- 4 ławeczek ( w aneksie lewym)
Elementy nowoprojektowane :
Prezbiterium
.
( 1) Tabernakulum
Zakłada się wykorzystanie korpusu istniejącego tabernakulum o wymiarach 31x31x31
Nowe drzwiczki - drewno lub żywica epoksydowa w formie trójkątnego kadłuba łodzi ( wg
proj. indywidualnego ) zostały wkomponowane w witrażowy pas
( podświetlana wnęka) o wysokość 50 cm. ( 1b) rys.15
( 1a) Wieczna lampka
umieszczone nad tabernakulum w ścianie G-K 2 elementy witrażowe szklone szkłem
czerwonym wg proj. indyw. ( rys. 15 )
( 2) Krzyż (rys.16 )
linearny – metal, płaskownik z bolcami montażowymi , zdystansowany od ściany 4 cm z
podklejoną taśmą LED
(3) Ołtarz ( blat + podstawa) rys. 17
podstawa ( deski litego drewna– jesion bielony )
blat ( mensa –tworzywo sztuczne lub płyty marmurowe białe, krystaliczne bez użylenia –
frez w kształcie krzyża i nałożone
metalowe litery IHS
(3a ) Półka na sprzęt do liturgii rys. 18 – drewno jesion
( 4 ) Pulpit Ambona (rys.19)
Drewno – jesion.
( 5 ) Miejsce przewodniczenia – siedziska – fotel dla celebransa i dwa stołki dla asysty
rys. 20
Drewno– jesion bielony
( 5a ) Pulpit przenośny rys. 21 j.w.
( 6 ) Postument pod Księgę rys. 22 j.w.
Nawa , aneksy, przedsionek
( 7) Ławki ( wariantowo – z oparciem i bez) rys. 23 - drewno – jesion bielony.
.
( 8 ) Ikona – Ołtarz rys. 24
Obraz malowany na desce, w pozłacanej koszulce w dyspozycji Kapelanii należy nakleić na
deskę gr, 2.0 cm zabarwioną na kolor ciemnobrązowy( bejca spirytusową) i przymocować śr
do tła ( 2 pionowe elementy szklane )
Pas poziomy z fotografiami przedstawiającymi wizytę Jana Pawła II w Łodzi
2x płyta G-K (2x 1.25 cm) jako podkład pod wydruki ( 17)
( 9 ) Szafy na szaty i sprzęty liturgiczne – rys.25
Drzwiczki szaf, z płyt stolarskich do pomalowania w kolorze ściany ( ciemny granat)
(10) Konfesjonał – rys.26
Element umieszczony na podeście który stanowi również klęcznik.
Wykończenie wnętrza płyty okleinowane, zabudowa z drzwiami – lite drewno – jesion bielony
We wnętrzu – oprawa z wyłącznikiem wg proj. elektrycznego
(11)( 12) Osłona grzejnika z montażem istniejących elementów – szklanych paneli z z
tekstami psalmu ze starej kaplicy rys. 27
(13,1b) Witraże- rys. 15, 30 , 30a, 30b
Szkło barwne, półprzeźroczyste typu Sevilla w ołowiu , konstrukcja - rama stalowa (kątownik 2/
3 cm)
Uwaga gamę barwną szkła i karton 1:1 wykonany np. zał. projektu należy uzgodnić
z autorem!!!
( 15 ) Skarbonka rys.28
( 16 ) )Półka w przedsionku rys. 28
Zabudowa prawej strony przedsionka – dwie półki na materiały duszpasterskie
( 17 ) Pas fotografii w aneksie lewym wg. rys 14, 29
Wyposażenie zaplecza
Zlewozmywak jednokomorowy z ociekaczem w blacie laminowanym
w kolorze białym szer. 60 cm
6. Stolarka drzwiowa
1. drzwi D90 wewnętrzne drewniane z płyciną do pomalowania w kolorze ściany
lewe - 1 szt. (zalecana podwyższona izolacyjność akustyczna)
R’ A1 min. 40 dB )
2. drzwi D80 j.w. prawe z kratką nawiewną ( zaplecze ) – szt. 1
3. drzwi w przedsionku – aluminiowe, przeszklone, malowane proszkowo,
kolor – grafit ( RAL do określenia w nadzorze autorskim )
Okucia drzwiowe, zawiasy ,zamki, szyldy z blachy nierdzewnej satynowanej.
Wszystkie drzwi z wkładkami bębenkowymi przy szyldach.
Drzwi ewakuacyjne 90 oraz drzwi istniejące, od strony korytarza, wyposażone w
samozamykacze.
V. Kolorystyka (rys.14)
a.
Ściana
podstawowy kolor ścian – kolor biały (nr NCS S 0500- N)
wybrane fragmenty ścian ( przedsionek, nawa, aneksy) kolor ciemno-granatowy
(nr NCS S 7020-R80B)
b.
Sufit
- płyty G-K : malowany RAL 9016 (biały)
- sufit podwieszony mineralny wg opisu biały
c.
Podłoga ( rys.6)
- A podłoga panelowa z warstwą drewna – jesion biały
B. gres kolor beżowy
C. gres kolor szaro-beżowy
D. wykładzina dywanowa kolor szary
d.
Meble
Lite drewno - jesion bielony ( np. próbki dostarczonej przez wykonawcę, do akceptacji
w nadzorze autorskim)
e. Unikatowe elementy wyposażenia wg załączonych rysunków szczegółowych.
VI. Instalacje
1. Wentylacja
Pomieszczenie klimatyzowane w ramach wentylacji Terminala. Układ wentylacji :
nawiewy w suficie podwieszonym ( anemostaty – aneks lewy i zaplecze),
wywiewy w ścianie bocznej podwyższonej części sufitu – opis szczegółowy wg proj. wentylacji
2.Instalacja tryskaczowa
Istniejącą instalację tryskaczową należy przenieść na poziom projektowanych sufitów
podwieszonych w miejscach najbliższych obecnie zainstalowanych głowic. Ilość tryskaczy
przyjęto zgodnie z wykonana instalacją, zakładając, że instalacja została zaprojektowana do
powierzchni wydzielonego pomieszczenia.
Tryskacze powyżej projektowanego sufitu podwieszonego pozostają bez zmian.
3.Instalacja wod-kan
W pomieszczeniu zaplecza zaprojektowano zlewozmywak w blacie.
Opis podłączenia (wg proj. instalacji).
4. Instalacja c.o.
Istniejąca – projekt nie przewiduje zmian w instalacji c. o. Zaprojektowano osłonę istniejącego
grzejnika, w formie dostosowanej do aranżacji wnętrza.
3. Instalacja elektryczna - oświetlenie
Pomieszczenie skupienia jest pomieszczeniem bez-okiennym.
Dla komfortu psychicznego pasażerów przewidziano oświetlenie sztuczne imitujące światło
dzienne jako podświetlenie witrażowych wnęk pomieszczenia.
Zastosowane rodzaje opraw
Szczegółowe parametry zastosowanych źródeł i opraw – projekt oświetlenia
Nr
Rodzaj
wymiary
Parametry
techniczne
uwagi
1.
Naścienne kinkietowe
Sześcian
12x12x12
( korytko ze
szkłem)
Wg opisu z proj.
elektrycznego
oświetlenie podstawowe
lampy z masy gipsowej
do pomalowania w
kolorze ściany
świecenie góra- dół
montaż na +2.00 m
ilość
13
2.
Belka świetłówkowa
.j.w.
3.
projektory z
regulowanym kątem
świecenia
4.
Oprawa płaska do
Wg opisu z proj.
wbudowania w płytę G-K elektrycznego
Z lampką LED-4
5W-850K/230 V
Wg opisu z proj.
elektrycznego
Wg opisu z proj.
elektrycznego
j.w.
oświetlenie sufitu
liniowo wzdłuż granicy
sufitu podwyższonego,
z odbłyśnikiem,
podwójne i ciągła osłoną
ze styroduru
malowanego na biało
Kat wąski oświetlenie
wybranych elementów
( tabernakulum, MB,
pisma na stojaku)
kat szeroki –ściana z
krzyżem, elementy w
aneksach bocznych –
pas fotografii i panele z
psalmami
wg proj
elektr.
13
j.w.
Wnęki witrażowe,
wieczna lampka,
światło w konfesjonale –
lampa z włącznikiem
Oprawa płaska do
Z lampką
wbudowania w płytę G-K halogenową
35W/230 V
Wg opisu z proj.
elektrycznego
Paski LED
Montowane pod
płaskownikiem
krzyża na
podkładce
izolacyjnej
j.w
Oświetlenie typu Down
Light ołtarza,
j.w.
Podświetlenie krzyża
7.
Projektor LED
Wg opisu z proj.
elektrycznego
j.w.
Oświetlenie tylnej ściany
prezbiterium
8.
Oprawa świetlówkowa
Wg opisu z proj.
elektrycznego
j.w.
z regulacja natężenia
9.
Oprawa świetlówkowa
Wg opisu z proj.
elektrycznego
j.w.
Z modułem zasilania
awaryjnego 2h
Wg opisu z proj.
elektrycznego
j.w.
Montowany na drzwiami 2
5.
6.
EW. Oświetlenie
ewakuacyjne
VII. Elementy ochrony akustycznej
10 +1
4
Pomiar
w
naturze
2
2
3
Dla uzyskania komfortu akustycznego pomieszczenia zaprojektowano przedsionek chroniący
przed bezpośrednim wnikaniem hałasu ze strefy ogólnej terminala.
Istniejąca ściana : zewnętrzna 15 cm STG + 5 cm wełny mineralnej i styczne z innymi
funkcjami 15 cm STG i 20cm gazobeton pozostawiono bez zmian, uznając za wystarczające
akustycznie zaprojektowane w ramach projektu ogólnego.
Zaleca się montaż ewakuacyjnych drzwi zewnętrznych o podwyższonej izolacyjności R A1
min 40 dB.
Sufit – dla izolacji pomieszczenia od góry, zastosowano warstwę 4 cm wełny mineralnej
ułożonej na płytach mineralnych sufitu panelowego
VIII. Wytyczne ochrony p. pożarowej ( wg pisma z dnia 12.12.2011 nr 1440/11)
Stan istniejący
- istniejące ściany wydzielające przestrzeń od innych pomieszczeń w Terminalu –
klasa odporności ogniowej EI 15
- istniejące w przestrzeni ponad projektowanym sufitem kanały wentylacyjne –
z materiałów niepalnych
- w pomieszczeniu przewidziano instalację tryskaczową , SSP i DSO i gaśnicę
proszkową GP-6 typ ABC
Pomieszczenie zakwalifikowano do kategorii ZL.1
Maksymalne wypełnienie wnętrza: 68 osób (ilość osób większa niż 50),
zaprojektowano 2 wyjścia ewakuacyjne oddalone od siebie
5.74 m i wysokości 2.10 m, otwierane na zewnątrz pomieszczenia
-
elementy stałe budowlane zaprojektowano jako trudno zapalne których produkty
rozkładu termicznego nie są toksyczne i intensywnie dymiące
przewody i kable elektryczne z obudową o klasie odporności ogniowej EI30
sufity zaprojektowano z materiałów niezapalnych mineralnych
drewniane palne elementy wystroju wnętrza – zabezpieczone przed możliwością
zapalenia ( preparaty impregnacyjne)
zaprojektowano oświetlenie ewakuacyjne -piktogramy nad wyjściami ( proj.
oświetlenia)
zaprojektowano oświetlenie awaryjne ( 1 LUX) oprawy z modułami ( proj. oświetlenia)
VIII. Zestawienie pomieszczeń i powierzchni użytkowych
Pomieszczenie skupienia
I. Przedsionek
4.14 m2
II. Prezbiterium
11.17 m2
III. Nawa
30.40 m2
IV. Aneks lewy ( z szafami)
12.83 m2
V. Aneks prawy
9.60 m2
VI. Zaplecze magazynowe
6.20 m2
Pu łącznie = 74.34 m2
Ze względu na pojemność wnętrza w pomieszczeniu skupienia może przebywać :
.Ilość miejsc siedzących w ławkach - 26
Ilość miejsc stojących w nawie
15
Ilość miejsc stojących w aneksach
25
Osoby na zapleczu
2
Łącznie max. ilość osób w kaplicy
68
Pojemność wnętrza pomieszczenia skupienia ze względu na moc istniejącej instalacji
wentylacyjnej gwarantuje komfort dla – 37 osób ( patrz proj. wentylacji)
