Załącznik do WT 61/2013

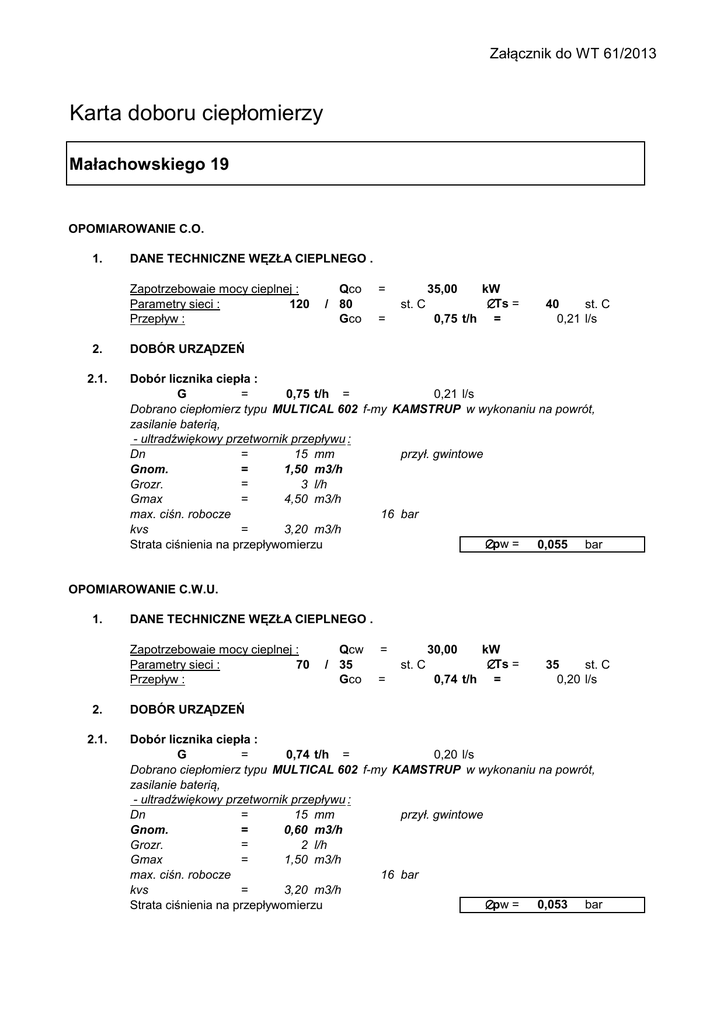

Karta doboru ciepłomierzy
Małachowskiego 19
OPOMIAROWANIE C.O.
1.
DANE TECHNICZNE WĘZŁA CIEPLNEGO .
Zapotrzebowaie mocy cieplnej :
Parametry sieci :
120
Przepływ :
2.
2.1.
Qco
/ 80
Gco
=
35,00
st. C
=
kW
∆Ts =
0,75 t/h =
40
st. C
0,21 l/s
DOBÓR URZĄDZEŃ
Dobór licznika ciepła :
=
G
0,75 t/h =
0,21 l/s
Dobrano ciepłomierz typu MULTICAL 602 f-my KAMSTRUP w wykonaniu na powrót,
zasilanie baterią,
- ultradźwiękowy przetwornik przepływu :
=
Dn
15 mm
przył. gwintowe
Gnom.
=
1,50 m3/h
=
Grozr.
3 l/h
=
Gmax
4,50 m3/h
max. ciśn. robocze
16 bar
=
kvs
3,20 m3/h
∆pw =
0,055 bar
Strata ciśnienia na przepływomierzu
OPOMIAROWANIE C.W.U.
1.
DANE TECHNICZNE WĘZŁA CIEPLNEGO .
Zapotrzebowaie mocy cieplnej :
Parametry sieci :
70
Przepływ :
2.
2.1.
Qcw
/ 35
Gco
=
30,00
st. C
=
kW
∆Ts =
0,74 t/h =
35
st. C
0,20 l/s
DOBÓR URZĄDZEŃ
Dobór licznika ciepła :
=
G
0,74 t/h =
0,20 l/s
Dobrano ciepłomierz typu MULTICAL 602 f-my KAMSTRUP w wykonaniu na powrót,
zasilanie baterią,
- ultradźwiękowy przetwornik przepływu :
=
Dn
15 mm
przył. gwintowe
Gnom.
=
0,60 m3/h
=
Grozr.
2 l/h
=
Gmax
1,50 m3/h
max. ciśn. robocze
16 bar
=
kvs
3,20 m3/h
∆pw =
0,053 bar
Strata ciśnienia na przepływomierzu
