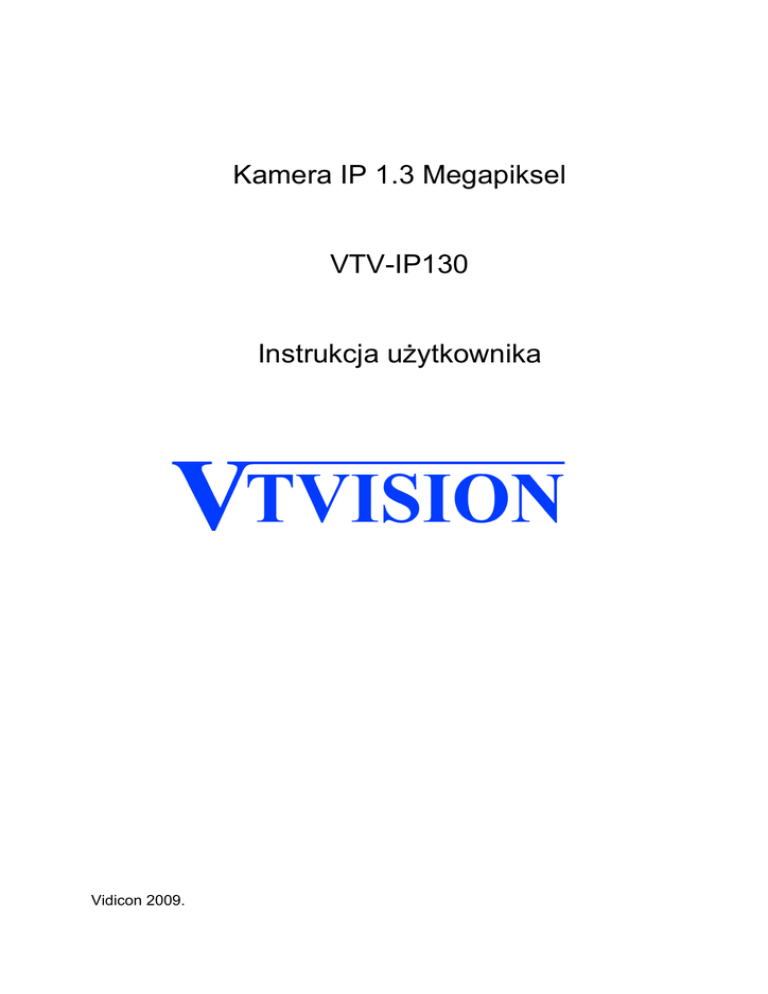

Kamera IP 1.3 Megapiksel
VTV-IP130
Instrukcja użytkownika
Vidicon 2009.
SPIS TREŚCI
1. Wiadomości ogólne
1.1 Właściwości
1.2 Zawartość opakowania
1.3 Architektura systemu ochrony z wykorzystaniem kamery IP
2. Przedstawienie kamery IP
2.1 Wymiary kamery
2.2 Złącza na tylnym panelu kamery
3. Przygotowanie do ustawień kamery
3.1 Wymagania systemowe
3.2 Instalacja kamery IP
3.3 Dostęp do kamery IP
4. Konfiguracja i podstawowe operacje z kamerą IP
4.1 Przedstawienie przeglądania z wykorzystaniem przeglądarki internetowej
4.2 Odpowiednie ustawienia systemowe
4.2.1 Nazwa Hosta i Ustawienia Daty i Czasu
4.2.2 Ochrona
4.2.3 Sieć
4.2.4 Dynamiczny DNS (DDNS)
4.2.5 Maile
4.2.6 FTP
4.2.7 Aplikacje (Ustawienia alarmowe)
4.2.8 Detekcja Ruchu
4.2.9 Tampering Alarm
4.2.10 Zdjęcie
4.2.11 Auto Iris
4.2.12 Przeglądanie logów
4.2.13 Podgląd Informacji o Użytkownikach
4.2.14 Przeglądanie parametrów
4.2.15 Ustawienia fabryczne
4.2.16 Wersja oprogramowania
4.2.17 Aktualizacja oprogramowania
4.3 Ustawiania strumienia audio i video
4.3.1 Rozdzielczość video i tryby obracania obrazu
4.3.2 Kompresja Wideo
4.3.3 Protokół Wideo OCX
4.3.4 Opuszczanie Ramek Wideo
4.3.5 Funkcja Stref Prywatności
4.3.6 Tryby audio i ustawienia prędkości przesyłu danych
4.4 Ustawienia kamery
4.4.1 Ustawienia ekspozycji
4.4.2 Ustawienia balansu bieli
4.4.3 Ustawienia Światła Tylnego
4.4.4 Ustawienia jasności
4.4.5 Ustawienia ostrości
4.4.6
Ustawienia kontrastu
4.4.7 Ustawienia cyfrowego powiększenia
4.4.8 Funkcja IR
4.4.9 Funkcja WDR
4.5 Wylogowanie (Lgout)
5. Zapoznanie się z oprogramowaniem CMS
Załącznik A: Specyfikacja Techniczna
Załącznik B: Ustawienia zabezpieczeń w Internecie
3
3
4
5
6
6
6
8
8
8
10
15
15
16
17
18
20
23
24
25
26
29
31
33
34
35
36
38
39
40
41
44
44
46
47
48
49
50
52
53
53
54
54
54
55
55
55
55
55
56
68
60
1. Wiadomości ogólne
Kamera IP 1.3 Megapiksela z progresywnym skanowaniem CCD dostarcza
użytkownikowi niezrównanej jakości obrazu. Sensor CCD z progresywnym skanowaniem
odwzorowuje szybko zmieniające się obrazy ze zredukowaną do minimum nieostrością.
Podwójny strumień danych pozwala użytkownikowi na oglądanie zarówno obrazów
w kodowaniu MJPEG jak również MPEG-4, aby uzyskać znakomitą jakość i przy
jednoczesnej oszczędności pasma. Użytkownik może również z bardzo wysoką
rozdzielczością obserwować krytyczne pola obrazu z dużą, niespotykaną wcześniej
szczegółowością.
1.1 Właściwości
Jakość obrazu:
• Przetwornik CCD 1/3” Sony z progresywnym skanowaniem
• 1,3 Megapiksela obraz wysokiej jakości
• Czułość 0,2 lux @ F1.2
Cechy
• Podwójny strumień MJPEG i MPEG-4
- MJPEG do 1280x960 @ 15 kl./sek.
- MPEG-4 do 640x480 @ 30 kl./sek.
• Cyfrowe powiększenie od 1 do 12 razy
• Dwukierunkowe audio
• Wejście / wyjście alarmowe
• Detekcja ruchu
• Strefy prywatności
• Kompensacja światła tylnego -Backlight
• Digital slow shutter
• Obrót obrazu: do góry nogami, lustro, obrót o 180 stopni.
• Darmowe oprogramowanie CMS
Łatwa instalacja
• Kompaktowe wymiary i lekka waga
• Złącze: sieć 10/100 Ethernet na złączu RJ45
1.2. Zawartość opakowania
Sprawdź czy opakowanie zawiera następujące elementy wyszczególnione poniżej.
Kamera 1.3 Megapiksela
Blok z wej/wyj alarmowymi
zasilacza sieciowy DC 12V
(tylko modele DC)
Adapter dla obiektywu C/CS
CD ( dołączone oprogramowanie i dokumentacja)
1.3 Architektura systemu ochrony z wykorzystaniem kamery IP
Poniższy rysunek przedstawia architekturę systemu z wykorzystaniem kamery IP. Jest
możliwe wykorzystanie podwójnego strumienia danych, aby otrzymać elastyczne
rozwiązanie.
2. Przedstawienie kamery IP
W tym rozdziale dowiesz się jakie są wymiary kamery zanim przystąpisz do instalacji.
Również opisane zostaną definicje każdego ze złącz na tylnim panelu kamery.
2.1. Wymiary kamery
Wymiary kamery IP pokazano na poniższym rysunku.
2.2. Złącza na tylnym panelu kamery
Rysunek przedstawia tylny panel kamery IP. Podano tutaj również definicje dla każdego
ze złącz na tylnim panelu kamery IP.
Dioda zasilania
Przycisk
Resetowania
Złącze
Dioda zasilania
Przycisk Resetowania
Złącze zasilania DC 12V
Przełącznik trybu Video/DC
Złącze Wejść / Wyjść
Line out (wyjście) i Line in (wejście) oraz
Mic In (wejście mikrofonowe)
Złącze sieci
Diody LED sieciowe
Złącze Auto – iris (do obiektywu z
automatyczną przysłoną)
Opis złącza
Świeci na zielono jeśli włączone jest
zasilanie
Do resetu systemowego. Naciśnij i chwilę
(5s) przytrzymaj przycisk resetu, aby
przywrócić ustawienia fabryczne (IP addres:
192.168.0.250 ).
Zasilanie kamery napięciem stałym DC 12V
Służy do wyboru podłączanego typu
obiektywu Ustaw Video lub DC w
zależności od użytego obiektywu.
Do podłączenia sygnałów alarmowych
(zobacz rozdz. 3.2)
Służą do dwukierunkowej transmisji audio.
Złącze RJ 45 do podłączenia sieci
Podłączenie i aktywność
Zielona dioda sygnalizuje właściwe
podłączenie do sieci , pomarańczowa dioda
miga wskazując aktywność sieci
(transmisja)
Służy do podłączenia obiektywu z
automatyczną przysłoną
3. Przygotowanie do ustawień kamery
Ten rozdział zawiera informacje o wymaganiach systemowych dla pracy z kamerą IP,
procedury połączenia się z kamerą oraz zalogowanie się do kamery IP.
3.1 Wymagania systemowe
Aby oglądać obraz z kamery poprzez sieć upewnij się, że Twój komputer posiada dobre
połączenie sieciowe oraz czy spełnia minimalne wymagania sprzętowe i systemowe jak
pokazano poniżej.
Nazwa
Komputer klasy PC
System operacyjny
Przeglądarka internetowa
Karta sieciowa
Przeglądarka
Minimalne wymagania
Pentium IV 3 GHZ lub lepszy, Intel Core2 Duo, 2 GHz
lub lepszy.
Windows Vista, Windows XP
Microsoft Internet Explorer 6.0 lub wyższa
10Base-T (10 Mbps) lub 100Base-TX (100 Mbps)
Aktywna wtyczka Active-X dla IE
3.2 Instalacja kamery IP
Postępuj zgodnie z niniejszą instrukcją, aby poprawnie zainstalować kamerę.
Podłączenie kabla
Rekomendowane jest użycie do połączeń sieciowych kabli 5 kategorii. Aby uzyskać
najlepszą jakość transmisji długość kabli nie powinna przekraczać 100 metrów.
• Kiedy podłączasz kamerę przez huba lub switcha
Podłącz jeden koniec kabla CAT 5 (wszystkie pary na wprost) do złącza RJ45 w
kamerze IP , drugi koniec do huba lub switcha.
• Kiedy podłączasz kamerę bezpośrednio do komputera PC
Podłącz jeden koniec kabla CAT 5 (kabel z parami skrosowanymi) do złącza RJ45 w
kamerze IP , drugi koniec do komputera.
Sprawdź najpierw status wskaźników diod LED na gniazdku RJ45. Jeśli się nie świecą –
sprawdź połączenie sieciowe.
Zielona świecąca dioda wskazuje połączenie sieciowe.
Pomarańczowa – aktywność łącza . Jeśli łącze pracuje dioda
pomarańczowa pulsuje.
Aplikacja alarmowa
Kamera wyposażona jest w jedno wejście przekaźnikowe i jedno wyjście
przekaźnikowe dla potrzeb aplikacji alarmowych. Zapoznaj się z opisem złącza
alarmowego, aby właściwie podłączyć urządzenia alarmowe do kamery IP.
Wejście alarmowe +
1.
2.
3.
4.
Wyjście +
Wyjście –
Wejście +
Wejście –
Wejście alarmowe –
Wyjście alarmowe +
Wyjście alarmowe –
3.3 Dostęp do kamery IP
Oprogramowanie DeviceSearch (do wyszukiwania urządzeń)
Użytkownik może wyszukać kamerę IP poprzez program instalacyjny: DeviceSearch.exe,
który znajduje się w folderze „DeviceSearch” na załączonym CD.
Krok 1. Dwukrotnie kliknij na ikonę programu Device Search.exe (zobacz ikonę poniżej)
a pojawi się okno programu. Następnie kliknij przycisk „Device Serach”.
Krok 2. Okno dialogowe wyświetli komunikat ostrzegawczy, kliknij „Odblokuj” aby
kontynuować.
Krok 3. Naciśnij ponownie klawisz „Device Search” jak pokazano na powyższym rysunku.
Spowoduje to pojawienie się listy wszystkich urządzeń IP w sieci – zobacz rysunek
poniżej. Domyślny adres IP kamery to: 192.168.0.250.
Krok 4. Kolejnym krokiem jest dwukrotne kliknięcie na adres lub kliknij prawym klawiszem
myszki raz i wybierz „Przeglądaj” abyś mógł połączyć się z kamerą bezpośrednio przez
przeglądarkę.
Krok 5. Pojawi się okno dialogowe z zapytaniem o nazwę użytkownika i hasło. Wpisz
nazwę użytkownika i właściwe hasło aby zostać podłączonym do kamery IP.
Domyślne hasło oraz login administratora to:
Login ID
Hasło
Admin
1234
Dodatkowo, użytkownik może zmienić ustawienia sieciowe kamery IP, na DHCP lub
Statyczne IP bezpośrednio w wyszukiwarce urządzeń. Sposób zmian opisano poniżej.
Przykład zmieniania ustawień sieciowych kamery IP
Użytkownik może zmienić ustawienia sieciowe kamery IP np. z statycznego IP na DHCP
bezpośrednio z programu listy DeviceSearch. Poniżej opisano sposób zmian ustawień
sieciowych kamery IP.
Krok 1. Na liście wyświetlonych urządzeń kliknij na kamerze IP której chcesz zmienić
ustawienia sieciowe. Na wybranej pozycji kliknij prawym przyciskiem myszki i zaznacz
„ustawienia sieciowe”. Jednocześnie zapisz adres MAC kamery dla identyfikacji jej w
przyszłości.
Krok 2. Pojawi się strona z „Ustawień Sieciowych”. Zaznacz „DHCP” i naciśnij przycisk
„Zastosuj” u dołu strony.
Krok 3. Kliknij „OK.” na komunikacie zmian ustawień. Odczekaj jedną minutę do
ponownego uruchomienia się kamery IP.
Krok 4. Kliknij przycisk „Device Serach” aby ponownie wyszukać wszystkie urządzenia.
Następnie zaznacz kamerę IP z poprawnym adresem MAC. Kliknij dwa razy na kamerze
IP, i pojawi się okno logowania.
Krok 5. Wprowadź nazwę użytkownika i hasło aby uzyskać dostęp do kamery IP.
Instalacja Programu DC Viewer Online
Aby uzyskać dostęp do kamery IP, poprzez program kliencki DC Viewer zostanie
automatycznie zainstalowany na twoim PC po połączeniu do kamery IP.
Jeśli przeglądarka nie pozwala na instalacje programu DC Viewer, proszę sprawdzić
ustawienia zabezpieczeń internetowych lub ustawień wtyczek ActiveX (patrz dodatek B:
Ustawienia Zabezpieczeń Internet).
Może pojawić się pasek informacyjny (poniżej paska adresu) i zapytać o pozwolenie na
instalacje Formatu ActiveX do wyświetlania wideo w przeglądarce (patrz rysunek
poniżej). Kliknij prawym przyciskiem myszki na pasku i zaznacz „Zainstaluj wtyczkę
ActiveX…” aby zezwolić na instalacje.
Następnie pojawi się komunikat ostrzegawczy. Kliknij „zainstaluj” aby rozpocząć instalacje
oprogramowania.
Kliknij „Zakończ” aby zamknąć okno DC Viewer po zakończeniu ściągania. Szczegóły
procedury ściągania zostały opisane w dodatku C: Procedura Pobierania DC Viewer.
Po zalogowaniu do kamery IP, użytkownik zobaczy stronę domową jak pokazano poniżej:
Administrator/Uprawnienia użytkowników
„Administrator” reprezentuje osobę, która konfiguruje kamerę IP i autoryzuje dostęp do
niej użytkownikom. „Użytkownik” odnosi się do wszystkich, którzy mają dostęp do kamery
z ograniczonymi uprawnieniami jak np. wejście do ustawień kamery.
Ustawienie obrazu i ogniskowania kamery.
Obraz z kamery wyświetlany jest na stronie początkowej w momencie pełnego
zakończenia procedury dostępu. Należy wtedy dostroić zoom i ogniskowanie używając
pokręteł na obiektywie kamery, w taki sposób, aby otrzymać czysty, wyraźny obraz.
4. Konfiguracja i podstawowe operacje z kamerą IP
Kamera IP posiada przyjazny dla użytkownika , bazujący na przeglądarce interfejs
konfiguracyjny oraz dołączony , darmowy program CMS (Główna Stacja Monitorująca) do
odtwarzania i nagrywania video. W tym rozdziale będą szczegółowo opisane wszystkie
ustawienia systemowe i ustawienia kamery IP.
Aby uzyskać więcej szczegółów na temat oprogramowania CMS , zajrzyj do rozdziału
5 oraz instrukcji użytkowania programu CMS.
4.1. Przedstawienie przeglądania z wykorzystaniem przeglądarki internetowej
Rysunek poniżej przedstawia stronę główną interfejsu użytkownika kamery IP.
Poniżej strony głównej, użytkownik może dopasować rozmiar wyświetlanego obrazu (x1,
x1/2 oraz pełny ekran) zaznaczyć rodzaj formatu wideo (MPEG-4 i MJPEG).
W górnym panelu znajduje się 5 zakładek: Home, System, Streaming, Camera Logout)
Home (Strona domowa)
Na tej stronie użytkownicy mogą oglądać na żywo obraz z kamery IP.
Ustawienia Systemu
W tej zakładce Administrator ustawia nazwę hosta, czas systemowy, hasło, wszelkie
ustawienia systemowe itd. Dalszy opis szczegółowy jest w rozdziale 4.2 Odpowiednie
ustawienia systemowe.
Ustawienia Streamingu (Strumień video)
Administrator ustawia w tej zakładce rozdzielczość obrazu video, obrócenie obrazu i
wybiera tryb audio.
Ustawienia Camera (Kamera)
Użytkownik może tutaj ustawić różne parametry kamery takie jak <EXPOSURE>,<WHITE
BALANCE>, <BRIGHTNESS>, <SHARPNESS>, <CONTRAST> i <DIGITAL ZOOM>
(ekspozycja, balans bieli, jasność, ostrość, kontrast i cyfrowe powiększenie)
Logout
Kliknij na zakładkę aby wylogować z kamery IP lub przełączyć na innego użytkownika.
4.2. Odpowiednie ustawienia systemowe.
Po wybraniu zakładki System poniższy ekran zostanie wyświetlony. Każda kategoria z
lewej kolumny zostanie wyjaśniona w kolejnych podrozdziałach.
Uwaga: Strona konfiguracji systemu, dostępna jest tylko dla administratora.
4.2.1. Nazwa Hosta i Ustawienia Daty i Czasu
Kliknij na pierwszą kategorię <SYSTEM> w lewej kolumnie. . Wyświetli się następujący
ekran:
Host Name (Nazwa hosta)
Nazwa identyfikująca kamerę. Jeśli funkcja alarmu (zobacz 4.2.7. Aplikacje) jest włączona
i ustawiona , aby wysyłać wiadomość o alarmie przez pocztę e-mail/FTP , nazwa hosta
wpisana tutaj wyświetli się w wiadomości alarmowej.
Sync with Computer time (Synchronizacja z czasem komputera)
Ustaw ten parametr, a daty nagrań i wyświetlany czas będą zsynchronizowane z z
komputerem.
Manual (Tryb ręczny)
Administrator może ręcznie ustawić datę i czas video. Format daty powinien być
identyczny jak pokazany obok za ramką.
4.2.2. Ochrona (Security)
Kliknij na kategorię <SECURITY> i wyświetli się następujący obrazek.
Root Passoword (Hasło Administratora)
Zmień hasło dostępu do ustawień dostępnych jedynie dla administratora przez wpisanie
nowego hasła w obu polach (drugie pole Confirm to potwierdzenie wpisanego wyżej
hasła). Wpisane znaki dla celów bezpieczeństwa będą pokazane jako duże czarne kropki
. Po kliknięciu Zapamiętaj (Save) przeglądarka zapyta Cię o nowe hasło dostępu .
Maksymalna długość hasła to 14 znaków.
UWAGA: D o wprowadzenia hasła możesz używać następujących znaków
A-Z, a-z, 0-9, !#$%&’-.@^_~
Add User (Dodaj użytkownika)
Wpisz nową nazwę użytkownika i jego hasło i kliknij Add (Dodaj), aby dodać nowego
użytkownika. Zarówno nazwa użytkownika jak i jego hasło nie mogą przekraczać 16
znaków. Nowy użytkownik będzie wyświetlony w liście użytkowników. Maksymalnie w
systemie może być 20 kont użytkowników. Każdemu z nich można przypisać cztery typy
uprawnień – Dostęp do wejść/wyjść (I/O access), Sterowanie kamerą (Camera Control),
Rozmowa (Talk) oraz Słuchanie (Listen).
•
I/O Access (Dostęp do wejść/Wyjść)
Ta funkcja jest nieaktywna
•
Camera Control (Sterowanie kamerą)
Ta funkcja pozwala użytkownikowi na zmianę parametrów kamery na stronie
ustawień kamery (Camera Setting)
•
Talk / Listen (Rozmowa/Słuchanie)
Funkcje Rozmowy/Słuchania pozwalają na komunikację słowną pomiędzy stroną
lokalną (strona komputera PC) ze zdalnym np. administratorem.
Zarządzanie użytkownikami (Manage User)
Delete User (Usuwanie użytkownika)
Aby usunąć użytkownika rozwiń listę i wybierz z niej użytkownika , którego chcesz
usunąć. Następnie kliknij Delete (Usuń), aby usunąć żądanego użytkownika.
Edit User (Edycja użytkownika)
Rozwiń listę użytkowników i wybierz z niej użytkownika. Kliknij Edit (edycja), aby
zmodyfikować hasło i uprawnienia użytkownika. Kiedy zakończysz kliknij Save
(Zachowaj), aby zapamiętać zmienione dane.
4.2.3 Sieć
Kliknij Network (Sieć) w lewej kolumnie a wyświetli się następujący ekran.
Użytkownik może wybrać stałe lub dynamiczne (DHCP) IP. Poniżej opisano dwie metody
ustawienia adresów IP.
Automatyczne Przypisanie adresu IP (DHCP)
Domyślne ustawienie kamery to „Użyj stałego adresu IP”. Zajrzyj do rozdziału 3.3
– Dostęp do kamery IP, aby zalogować się z domyślnym adresem IP.
Jeśli wybrano „Get IP Address automatically” użytkownicy, w sytuacji resetowania
kamery, będą pytani o uruchomienie programu DeviceSearch.exe, który można znaleźć w
katalogu „DeviceSearch” na dołączonej płycie CD.
UWAGA: Zapisz MAC adres kamery IP, który znajdziesz na jej obudowie.
Pytanie o ten adres pojawi się podczas wykonywania programu DeviceSearch.
Użyj stałego adresu IP.
Aby ustawić staly adres IP kamery wybierz „Use fixed IP address” i przesuń kursor na
puste pole adresu IP (jak pokazano poniżej) i wpisz nowy adres IP np. 192.168.7.250,
następnie idź do pustego pola Default Gateway (Domyślna Brama – wyjaśnienie później)
i zmień ustawienie np. 192.168.7.254. Naciśnij „Save”, aby zapamiętać ustawienia.
Po ustawieniu nowego adresu IP kamery, użytkownicy mają dostęp do kamery przez
program „DeviceSearch” (patrz 3.3) lub wprowadzić adres IP w przeglądarce
internetowej.
•
DHCP
Ten parametr pozwala na uzyskanie dynamicznego adresu IP z serwera podczas
procesu uruchamiania (DHCP to Dynamic Host Configuration Protocol – protokół
dynamicznego konfigurowania węzłów). Kiedy używasz DHCP, ustawienia są
dynamiczne i zmieniają się podczas każdego wyłączenia i ponownego włączenia
kamery, w zależności od Twoich ustawień sieciowych.
Jeśli używasz DHCP , do kamery zostanie automatycznie przypisany zmienny
adres IP . W tym przypadku użytkownik nie musi konfigurować stałego adresu IP
i ustawień sieciowych (adresu IP, Maski podsieci, Bramy czy ustawień DNS-ów).
Ustawienia te będą nieaktywne.
General
• Adres IP
Niezbędny do identyfikacji w sieci
•
Maska podsieci
Używana do określenia czy dany komputer docelowy jest w tej samej podsieci.
Wartość domyślna to 255.255.255.0.
•
Domyślny router (Default router)
To brama, która służy do transmisji danych w różnych podsieciach. Złe ustawienie
routera spowoduje błąd transmisji do komputera docelowego w różnych
podsieciach.
•
Preferowany DNS (Primary DNS)
Preferowany DNS to pierwszy serwer domenowy , który tłumaczy nazwy domen na
cyferki z adresu IP.
• Alternatywny DNS (Secondary DNS)
Alternatywny serwer będący archiwum zapasowym dla preferowanego serwera DNS.
Web Server port
• port HTTP
Ten może być inny niż 80. Jeśli zostanie zmieniony , użytkownik musi zauważyć,
że aby się połączyć z urządzeniem musi zmienić ustawienia.
Na przykład jeśli Administrator zmienił port http z 80 na 8080 dla kamery, której
adres IP to 192.168.0.100 to w przeglądarce użytkownik musi wpisać
http://192.168.0.100:8080 zamiast http://192.168.0.100.
Advanced
RTSP port
Port RTSP może zostać ustawiony od 1 do 65535 (domyślne ustawinia to 554,
1024~65535)
MJPEG over http port
Domyślne ustawienie portu http to 8008; z zakresu 1024~65535
Uwaga: Rozważnie zmieniaj porty z ustawionych domyślnie.
4.2.4. Dynamiczny DNS (DDNS)
DDNS to skrót od Dynamic Domain Name Server (Dynamiczny Serwer Nazw
Domenowych ) i pozwala na to, aby wraz ze zmianą adresu IP zsynchronizować nazwę
serwera. Innymi słowy pozwala na używanie zmiennych adresów IP dołączając je do
stałej nazwy serwera, tak by każdy mógł odnaleźć żądany serwer po jego nazwie.
Włącz DDNS (Enable DDNS)
Zaznacz ten parametr jeśli chcesz używać DDNS.
Dostawca (Provider)
Wybierz z listy dostawcę usług DDNS.
Nazwa Hosta (Host Name)
Wpisz tutaj zarejestrowaną nazwę domeny.
Nazwa Użytkownika/E-mail (Username/E-mail)
Wpisz nazwę użytkownika lub adres e-mail, (jest on wymagany przez dostawcę DDNS do
procesu autoryzacji)
Hasło/Klucz (Password/Key)
Wpisz hasło lub klucz wymagany przez Dostawcę DDNS do procesu autoryzacji.
4.2.5. Maile
Administrator może ustawić wysyłanie poczty e-mail poprzez protokół SMTP w razie
pojawienia się alarmu. Protokół SMTP służy do wysyłania poczty e-mail pomiędzy
serwerami.
Jest to prosty, bazujący na tekście protokół gdzie mamy wyspecyfikowanego jednego lub
więcej odbiorców wiadomości tekstowej.
Poniżej strona konfiguracyjna tych ustawień.
Można skonfigurowaqć dwa konta SMTP. Dla każdego z nich trzeba ustawić Serwer
SMTP (SMTP Server), Nazwę konta (Account Name), i ustawienia adresu e-mail. Aby
poznać nazwę serwera SMTP i uzyskać więcej szczegółów na ten temat skontaktuj się
z Twoim dostawcą sieciowym.
4.2.6. FTP
Administrator może ustawić wysyłanie poczty e-mail w przypadku alarmu za pomocą
protokołu FTP (File transfer Protocol – Protokół Transferu Plików). Ustawienia FTP są
pokazane poniżej.
Musisz wpisać szczegóły FTP takie jak: serwer (Server), port serwera (Server Port),
nazwę użytkownika (user name), hasło (password) i zdalny folder (remote folder). Po
wpisaniu naciśnij Zapisz (Save), aby zachować zmiany.
4.2.7. Aplikacje (Ustawienia alarmowe)
Kamera IP wyposażona jest w jedno wejście przekaźnikowe i jedno wyjście
przekaźnikowe do współpracy z systemem alarmowym po to, aby uchwycić obraz ze
zdarzenia. W zależności od definicji ustawień alarmowych, jeśli zachodzi taka potrzeba,
podłącz urządzenie alarmowe do kamery IP. Strona konfiguracji ustawień alarmowych
jest pokazana poniżej.
Wyj +
Wejście alarmowe +
Wejście alarmowe –
Wyj –
Wej +
Wyjście alarmowe +
Wej –
Wyjście alarmowe –
Specyfikacja wyjścia:
• Wyjście typu open
collector
• Max napięcie 5.5 V z
rezystorem
• Zalecane napięcie 3V ~
5V
• Zalecany rezystor 1.8k ~
100kΩ dla poziomy TTL
przy 5V
Przełącznik Alarmowy (Alarm Switch)
Administrator może włączyć lub wyłączyć funkcję alarmu
Typ Alarmu (Alarm Type)
Wybierz typ alarmu NC (Normalnie zamknięty) lub NO (normalnie otwarty) zgodnie
z zastosowaną aplikacją alarmową.
Wyjście alarmowe (Alarm Output)
Zdefiniuj poziom alarmu jako wysoki (high) lub niski (low) jako normalny status alarmu
zgodnie z zastosowaną aplikacją alarmową.
Wyślij wiadomość alarową przez FTP/E-mail (Send Alarm Message by FTP/E-mail)
Administrator może określić, czy wysłać wiadomość o alarmie poprzez FTP/E-mail jeśli
takowy nastąpi.
Upload Image by FTP
Po zaznaczeniu tej pozycji, Administrator może przydzielać strony FTP i konfigurować
różne parametry jak pokazano na rysunku poniżej. Po wykryciu alarmu, zdjęcie zostanie
wysłane na wyznaczonego FTPa.
Wysyłanie Obrazu przez E-Mail
Po zaznaczeniu tej opcji, Administrator może wpisać adres e-mail i konfigurować różne
parametry jak pokazano na rysunku poniżej. Po wykryciu alarmu, zdjęcie zostanie
wysłane na odpowiedni adres e-mal.
Uwaga: Upewnij się że konfiguracja SMTP lub FTP jest pełna.
File Name (Nazwa Plku)
Wpisz nazwę pliku w pustym polu np. obraz.jpg. Nazwy wysyłanych obrazów mogą
zostać zmienione w tym polu.
Add date/time sufix (Dodaj datę/godzinę)
Nazwa pliku: obrazRRMMDD GGMMSS XX.jpg
R: Rok, M: Miesiąc, D: Dzień
G: Godzina, M: Minuta, S: Sekunda
X: Kolejny Numer
Add sequence number suffix (no maximum value) (Dodaj kolejny numer (Bez
ograniczeń))
Nazwa pliku: obrazXXXXXXX.jpg
X: kolejny numer
Add sequence number suffix (no limited value) (Dodaj kolejny numer ( ograniczena ilość))
Nazwa pliku: obrazXX.jpg
X: kolejny numer
Numeracja nazwy pliku zakończy się na ustawionym numerze. Na Przykład jeśli
ustawione zostało do „10”, nazwy plików rozpoczną się od 00 do 10, i następnie
rozpoczną nadpisywać.
Overwrite (nadpisywanie)
Oryginalny obraz na FTP zostanie nadpisany przez nowo wysłane pliki ze stałą nazwą.
Save (zapisz)
Po zakończeniu ustawień, proszę kliknąć przycisk zapisz aby zachować ustawienia tej
strony.
4.2.8 Detekcja Ruchu
Funkcja detekcji ruchu pozwala wykryć podejrzane ruchy i włączyć alarmy gdy poziom
ruchu w wykrytym obszarze osiągnie/przekroczy określony próg czułości.
Na stronie ustawień detekcji ruchu, znajduje się czerwona ramka na wyświetlonym
obrazie i okno wskazań ruchu u góry obrazu; zobacz rysunek. Czerwona ramka definiuje
obszar detekcji ruchu. Aby zmienić rozmiar obszaru, przesuń kursor muszki do krawędzi
czerwonej ramki przesuń ją. Przesuń kursor myszki na środek czerwonej ramki i przesuń
ramkę do wybranego miejsca. Okno wskazań ruchu pokazuje wykryty poziom detekcji
ruchu.
Szczegóły ustawień Detekcji Ruchu opisano poniżej:
Active Motion Detection (Włącz Detekcje Ruchu)
Masz możliwość włączenia/wyłączenia Detekcji Ruchu. Domyślne ustawienie to Wył.
Ustawienia Detekcji Ruchu
Użytkownik ma możliwość ustawienia różnych parametrów detekcji ruchu.
Odstęp próbkowania pikseli [1-100]:
Domyślna wartość to 10, która oznacza że system pobierze jedną próbkę piksela na
każde 10 pikseli.
Poziom czułości [1-100]:
Domyślna wartość to 80, co oznacza że jeśli 20% lub więcej próbek pikseli wykryją
zmianę, system wykryje detekcje ruchu. Większa wartość oznacza większą czułość.
Jednocześnie, gdy wartość będzie większa, czerwona pozioma linia w oknie wskazań
ruchu będzie odpowiednio niżej.
Odstęp czasu (sek) [0-7200]
Domyślna wartość to 10. Wartość określa odstęp pomiędzy każdą detekcją ruchu.
Action (Czynności)
Administrator może wybrać czynności alarmowe które zostaną wykonane po detekcji
ruchu. Poniżej wyszczególnione opcje:
Enable Alarm Output (Uaktywnij wyjście alarmowe)
Sprawdź urządzenie i zaznacz rodzaj wyjścia alarmowego, do włączenia przekaźnika na
wyjściu, po wykryciu ruchu.
Send Alarm Message by FTP/E-Mail
Administrator może zaznaczyć czy po wykryciu ruchu wysłać wiadomość na FTP lub/I email.
Upload Image by FTP (Wyślij obraz na FTP)
Administrator może wpisać adres FTP skonfigurować różne parametry pokazane na
rysunku poniżej. Po wykryciu ruchu, obraz zdarzenia zostanie wysłany na wyznaczonego
FTPa.
Upload Image na E-Mail (Wyślij obraz na E-Mail)
Administrator może wpisać adres e-mail skonfigurować różne parametry pokazane na
rysunku poniżej. Po wykryciu ruchu, obraz zdarzenia zostanie wysłany na wyznaczony
adres e-mail.
Uwaga: Upewnij się że konfiguracja SMTP lub FTP została wypełniona. Szczegóły w
rozdziale 4.3.5 oraz 4.3.6.
File Name (nazwa pliku)
W tej pozycji, możesz wpisać nazwę wysyłanego pliku.
Save (zapisz)
Aby zapisać zmiany wyżej wymienionych ustawień Detekcji Ruchu kliknij przycisk Save.
Poniższy obrazek przedstawia sposób wyświetlania podczas wykrycia ruchu.
4.2.9 Tampering Alarm
Jest to funkcja alarmowa stosowana podczas gdy kamera jest przesuwana lub gdy
obiektyw zostanie zasłonięty. Jeśli zostanie wykryty alarm kamera wyśle powiadomienie
przez wcześniej zdefiniowany sposób, który zostanie wyjaśniony później. Rysunek
poniżej przedstawia ustawienia alarmowe.
Active Tampering Alarm
Zaznacz „ON” aby uaktywnić funkcje Tampering Alarm.
Tampering Minimum Duration
Aby zapobiec fałszywym alarmom, Administrator powinien zdefiniować czas trwania
pomiędzy zdarzeniem i alarmem. Alarm nie zostanie włączony jeśli nie upłynie
zdefiniowany okres czasu.
Tampering Alarm Action (Multi-option)
Administrator może zdefiniować zdarzenia które nastąpią po detekcji ruchu. Poniżej
przedstawiono listę opcji.
Enable Alarm Otput
Sprawdź urządzenie i zaznacz rodzaj wyjścia alarmowego, do włączenia przekaźnika na
wyjściu, po wykryciu alarmu.
Send Alarm Message by FTP/E-Mail
Administrator może zaznaczyć czy po wykryciu alarmu wysłać wiadomość na FTP lub/I email.
Upload Image by FTP (Wyślij obraz na FTP)
Administrator może wpisać adres FTP skonfigurować różne parametry pokazane na
rysunku poniżej. Po wykryciu alarmu, obraz zdarzenia zostanie wysłany na
wyznaczonego FTPa.
Upload Image na E-Mail (Wyślij obraz na E-Mail)
Administrator może wpisać adres e-mail skonfigurować różne parametry pokazane na
rysunku poniżej. Po wykryciu alarmu, obraz zdarzenia zostanie wysłany na wyznaczony
adres e-mail.
File Name (nazwa pliku)
W tej pozycji, możesz wpisać nazwę wysyłanego pliku.
Save (zapisz)
Aby zapisać zmiany wyżej wymienionych ustawień kliknij przycisk Save.
4.2.10. Snapshot (zdjęcie)
Kamera IP wspiera funkcje „zdjęcia”. Użytkownicy moją możliwość zmiany ścieżki zapisu
zdjęć. Domyślne ustawienia to: C:\. Po wprowadzeniu zmian naciśnij przycisk „Save”.
Uwaga: Jeśli wybrany folder jest wyświetlany jako nieprawidłowy, sprawdź jego nazwę i
upewnij się że nie zawiera niedozwolonych znaków jak np. odstęp.
4.2.11 Auto Iris Adjustment
Użytkownik może dopasować ostrość obiektywów (automatycznych), w przypadku gdy do
instalacji zostały użyte różne obiektywy. Poniżej pokazano stronę ustawień.
Podejmij następujące kroki aby dopasować ostrość.
Krok 1: Sprawdź czy automatyczny obiektyw został zamontowany poprawnie.
Krok 2: Skala mapy szarości obrazu
Krok 3: Naciśnij przycisk „Start” aby rozpocząć dostrojenie ostrości.
4.2.12. Przeglądanie logów
Kliknij na to pole, aby przejrzeć plik z logami. Zawartość pliku zawiera pożyteczne
informacje o konfiguracji i połączeniach po uruchomieniu kamery.
4.2.13. Podgląd Informacji o Użytkownikach
Administrator ma wgląd w informacje o ustawieniach każdego loginu użytkowników.
Podgląd Informacji o Użytkowniku
Wszyscy użytkownicy sieciowi zostaną wyświetleni w polu informacji o użytkownikach, tak
jak pokazano poniżej;
User: 4321 oznacza że nazwa użytkownika to User, a hasło to 4321.
Podgląd praw Użytkownika
Aby sprawdzić prawa użytkownika, naciśnij „get user privacy” u dołu strony.
Ustawienia oznaczają że użytkownik ma dostęp I/O, kontrola kamery, Słuchanie.
4.2.14. Przeglądanie parametrów
Kliknij na to pole aby zobaczyć pełną konfigurację systemu urządzenia.
4.2.15. Ustawienia fabryczne
Poniżej pokazana jest strona umożliwiająca powrót do ustawień fabrycznych kamery.
Stosuj się do instrukcji do resetu kamery IP do domyślnych ustawień fabrycznych.
Ustawienia Fabryczne (Set Default)
Kliknij na Ustawienia fabryczne , aby powrócić do pierwotnych ustawień kamery. System
zostanie zrestartowany w ciągu 30 sekund.
Restart (Reboot)
Kliknij na klawisz restartu jeśli chcesz ponownie uruchomić system, bez zmiany
aktualnych parametrów.
4.2.16 Wersja oprogramowania (Software Version)
Aktualna wersja oprogramowania jest wyświetlona na tej stronie jak pokazano poniżej.
4.2.17 Aktualizacja oprogramowania
Można zaktualizować oprogramowanie kamery poprzez niniejszą stronę jak pokazano
poniżej.
UWAGA: Upewnij się, czy plik aktualizacyjny jest dostępny zanim
rozpoczniesz proces aktualizacji.
Procedura aktualizacji oprogramowania jest następująca:
Krok1: Kliknij „Browse” i podaj ścieżke dostępu do pliku np.Userland.jffs2
Uwaga: Nie zmieniaj nazwy pliku, system nie będzie mógł odnaleźć pliku.
Krok 2: Rozwiń pasek i z listy wybierz nazwę pliuku, w tym przypadku
„userland.jffs2.”
Krok 3: Naciśnij :Upgrade”. System najpierw sprawdzi czy plik istnieje czy nie, i
następnie rozpocznie wysyłanie pliku. Następnie, pojawi się pasek postępu, po
osiągnięciu 100% proces zostanie zakończony.
Po zakończeniu procesu aktualizacji, program powróci do strony domowej.
4.3. Ustawiania strumienia audio i video
Kliknij na „Streaming” w górnej części strony a wyświetlą się w lewej kolumnie dwa
parametry: Video i Audio. Administrator może tutaj skonfigurować odpowiednią
rozdzielczość, typ obrotu obrazu, transmisję audio i strumień audio.
4.3.1. Rozdzielczość Video i Tryb obracania obrazu
Strona tych ustawień wygląda następująco:
Rozdzielczość Video (Video Resolution)
Kamera zapewnia możliwość różnych dualnych formatów strumieni video jak pokazano
poniżej:
•
•
•
•
•
•
•
MJPEG 1280×960 (15fps) + MPEG-4 VGA (15fps)
MJPEG 1280×960 (15fps) + MPEG-4 QVGA (15fps)
MJPEG 1280×960 (15fps) + MPEG-4 CIF (15fps)
MJPEG 1280×960 (15fps) + MPEG-4 QCIF (15fps)
MJPEG 1280×960 (15fps) + MPEG-4 Disable
MJPEG 640×480 (30fps) + MPEG-4 VGA (30fps)
MJPEG 640x480 (15fps) + MPEG-4 VGA (15fps)
Kliknij na Zapamiętaj (Save) , aby zachować ustawienia.
Tryb obracania obrazu
Użytkownik może zmienić obraz video, jeśli zachodzi taka potrzeba. Można wybrać
obraz normalny (Normal), Odwrócony (Flip), Lustrzany (Mirror) lub odwrócenie o 180
stopni.
Różnice w wyborze trybu są pokazane poniżej.
Aby obrócić ten obraz można wybrać np. funkcję Odwrócenie (Flip). Wtedy pojawi się
następujący obraz:
Oto następujący opis dla różnych trybów odwracania obrazu:
•
•
•
Odwrócenie (Flip)
Jeśli wybrano Flip obraz będzie odwrócony w pionie
Obraz lustrzany (Mirror)
Jeśli wybrano Mirror obraz będzie odwrócony w poziomie.
180 stopni
Wybierając tą opcję obrót obrazu będzie zarówno w pionie jak i poziomie.
Kliknij na Zapamiętaj (Save) , aby zachować ustawienia.
4.3.2 Kompresja Wideo
Użytkownik może zaznaczyć odpowiednio tryb kompresji MJPEG/MPEG-4 na stronie
kompresja video (jak pokazano na rysunku poniżej), zależnie od aplikacji.
Ustawienia kompresji MJPEGzawierają
• Wysoka kompresja,niska prędkość, niska jakość
• Średnia kompresja, domyślnie
• Niska kompresja, wysoka prędkość, wysoka jakość
Ustawienia kompresji MPEG-4 zawierają
• 128 kbps, wysoka kompresja, najniższa jakość
• 256 kbps, domyślnie
• 512 kbps
• 1024 kbps, najniższa kompresja, najwyższa jakość
Użytkownik może także zdecydować o wyświetlaniu o informacji o kompresji na stronie
domowej.
Kliknij „Save” aby zapisać zmiany.
4.3.3. Protokół Video OCX
Na stronie ustawień protokołu video OCX, użytkownik może zaznaczyć RTP użycie
protokołu UDP lub TCP, dla wysyłania danych przez sieć. W przypadku sieci multikast,
użytkownik może zaznaczyć tryb „Multicast”. Jak pokazano na rysunku poniżej.
Ustawienia protokołu video OCX zawierają:
• RTP poprzez UDP; RTP poprzez RTSP(TCP); RTSP poprzez HTTP; MJPEG
poprzez HTTP
Zaznacz odpowiedni tryb transmisji.
Tryb Multikast
• Wprowadź wszystkie żadane dane, wraz z adresem IP multikast, port wideo
MPEG-4, port wideo MJPEG oraz port audio do każdego pola.
Kliknij :Save” aby zapisać zmiany.
4.3.4 Opuszczanie Ramek Video
Opuszczanie ramek video oszczędza przepustowość sieci. Strona ustawień wygląda
następująco;
Ustawienia opcji opuszczania ramek MJPEG/MPEG-4 zawierają;
Brak opuszczania, domyślne.
Opuszczania ramek o 5 (najmniej utraconych ramek)
Opuszczania ramek o 10
Opuszczanie ramek o 15 (najwięcej utraconych ramek)
Uwaga: Wyższa liczba opuszczonych ramek spowoduje obniżenie gładkości wideo.
4.3.5 Funkcja Stref Prywatności
Użytkownicy mogą ustawić maksymalnie dwie strefy prywatności w wybranym obszarze.
Strona ustawień stref prywatności wygląda następująco;
Ustawienia Stref
Wybierz Mask1 lub Mask2 w sekcji: Active Mask Function, następnie pojawi się czerwona
ramka na wyświetlanym obrazie. Przesuń ramkę do pożądanego miejsca i dopasuj
krawędzie ramki.
Kolor i typ maski może zostać wybrany z sekcji: Mask Setting. Po skonfigurowaniu
wszystkich wymienionych ustawień, kliknij przycisk „Save” aby zapisać zmiany.
Mask Sttings Modification
Aby zmienić pozycje lub rozmiar maski, przesuń czerwoną ramkę na nową pozycję lub
dopasuj rozmiar ramki. Kolor i typ maski może być także zmieniany. Kliknij przycisk
„Save” aby zapisać wprowadzone zmiany.
Wyłączenie Stref
Aby wyłączyć strefy prywatności odznacz Mask1 Mask2
Strona Pomocy
Strona opisu stref prywatności. Kliknij na znak zapytania w lewym rogu wyświetlanego
obrazu, następnie wyświetli się strona pomocy w nowym oknie jak pokazano na rysunku
poniżej.
4.3.6 Tryby audio i ustawienia prędkości przesyłu danych
Ustawienia audio pokazano na rysunku poniżej. Na tej stronie Administrator może wybrać
tryb transmisji i jej szybkość w bitach.
Tryby transmisji
•
•
•
•
•
Pełen dupleks (Full-duplex) – Jednoczesne słuchanie i rozmowa
W tym trybie strony lokalna i zdalna mogą komunikować się jednocześnie tzn.
obie strony mogą mówić i być słyszanym w tym samym czasie.
Pół dupleks (Half-duplex) – Mówienie lub Słuchanie nie w tym samym czasie
W tym trybie strona lokalna/zdalna może tylko mówić lub słuchać drugiej strony
w tym samym czasie.
Simpleks (Simplex) – Tylko mówienie
W tym trybie można tylko mówić do drugiej strony.
Smipleks (Simplex) – tylko Słuchanie
W tym trybie użytkownik może jedynie nasłuchiwać drugiej strony.
Nieaktywne (Disable)
Wybierz tą opcję, aby wyłączyć funkcję transmisji audio.
Szybkość transmisji (Bit rate)
Jest możliwość wyboru szybkości transmisji audio: 16 kbit/sek, 24 kbit/sek, 32 kbit/sek,
40 kbit/sek, uLAW i ALAW. Obydwa parametry kodowania uLAW i ALAW są na poziomie
64 kbit/sek, ale różnią się formatem kompresji. Im wyższa prędkość tym lepsza jakość
sygnału audio, ale wymaga wtedy większego pasma.
Kliknij przycisk „Save”
4.4 Ustawienia kamery
Rysunek poniżej przedstawia
szczegóły każdego parametru.
stronę konfiguracji kamery IP. Poniżej opisane są
4.4.1 Ustawienia ekspozycji
Kliknij na Exposuren następnie wyświetli się menu:
Ekspozycja to pewna ilość światła odbierana przez przetwornik i jest ona określona przez
wartość przysłony (ustawienie obiektywu), szybkość migawki i inne parametry. W tym
miejscu użytkownik może zdefiniować jak ma działać ta funkcja.
Full Auto Mode
W tym trybie, prędkość migawki kamery IRIS oraz AGC (Auto Gain Control) obsługiwane
są automatycznie aby uzyskać stały poziom wideo.
Tryb Ręczny (Manual Mode)
W tym trybie użytkownicy mogą wybrać numer pomiędzy 1 a 11, które odnoszą się do
szybkości migwki od 1/4 do 1/10000 sek. , większa liczba oznacza wolniejszą migawkę.
Po właściwym ustawieniu naciśnij <SET>, aby potwierdzić nowe parametry.
Fixed Shutter Mode
W tym trybie stały prędkość migawki może być wybrana z rozwijanego menu. Dostępny
zakres od 1,5 do 1/10000 sek. I 17 różnych ustawień może zostać wybranych.
Użytkownik powinien wybrać odpowiednią prędkość migawki zależnie od otoczenia
kamery.
4.4.2 Ustawienia balansu bieli
Cyfrowa kamera potrzebuje znaleźć poziom odniesienia temperatury koloru, co jest
sposobem na jakość źródła sygnału światła oraz do wyliczenia wszystkich pozostałych
kolorów. Jednostką miary jest stopień Kelvina (K). Użytkownik może wybrać jeden
z trybów Balansu Bieli w odniesieniu do środowiska w jakim pracuje kamera. Kolejna
tabela pokazuje temperaturę koloru dla niektórych źródeł światła.
Źródło światła
Pochmurne niebo
Słońce w południe przy czystym niebie
Oświetlenie domowe
75 watowa żarówka
Płomień świecy
Temeratura koloru w K
6,000 do 8,000
6,500
2,500 do 3,000
2,820
1,200 do 1,500
Tryb Automatyczny (Auto Mode)
W tym trybie balans bieli pracuje we własnym zakresie temperatur koloru i wylicza
najlepszy balans bieli
Tryb Wewnątrz/Na zewnątrz (Indoor/Outdoor)
Wybieramy na warunków wewnętrznych lub zewnętrznych
Tryb Ręczny (Manual Mode)
W tym trybie użytkownik może ręcznie regulować wartość Balansu Bieli. W tym celu
należy wybrać liczbę z zakresu 1 do 11 i nacisnąć <SET>, aby zatwierdzić nowe
parametry.
4.4.3 Ustawienia Światła tylnego
Zależnie od różnych sytuacji oświetlenia, użytkownik powinien zaznaczyć funkcje „on” lub
„off” kompensacje światła tylnego aby dopasować jakość obrazu. Domyślne ustawienia to
„off”
4.4.4 Ustawienie jasności
Użytkownik może tutaj ustawić jasność obrazu . Aby zwiększyć jasność video należy
wybrać większą liczbę. Naciśnij <SET>, aby zatwierdzić nowe parametry.
4.4.5 Ustawienie ostrości
Zwiększając poziom ostrości możemy spowodować, że obraz będzie wyglądał ostrzej,
szczególnie przy obserwacji progów obiektów. Naciśnij <SET>, aby zatwierdzić nowe
parametry.
4.4.6 Ustawienia kontrastu
Kontrast kamery można ustawić wybierając liczbę z przedziału 1 do 11.
4.4.7 Ustawienie cyfrowego powiększenia
Cyfrowe powiększenie kamery IP można ustawić od x1 do x12 przy rozdzielczości VGA.
Naciśnij <SET>, aby zatwierdzić nowe parametry.
4.4.8 Funkcja IR
Dzięki funkcji IR, kamera może dawać czysty obraz w nocy przy małym oświetleniu.
Użytkownik może ustawić funkcje IR na tryb „Auto”, „ON” lub „Off”. Domyślne ustawienia
to Auto. Naciśnij <SET> Aby wprowadzić nowe ustawienia.
4.5.9 Funkcja WDR
Funkcja WDR (Wide Dynamic Range) pozwala na uzyskanie lepszego obrazu przy
wysokim kontraście oświetlenia lub zmian oświetlenia.
Naciśnij <SET> aby wprowadzić nowe ustawienia.
4.5 Logout (wylogowanie)
Naciśnij przycisk „Logout” u góry strony, następnie wyświetli się okno logowania. Dzięki
czemu możliwe jest zalogowanie się inną nazwą użytkownika.
5. Zapoznanie się z oprogramowaniem CMS
Centralny System Monitorowania (CMS) oferuje znakomity interfejs graficzny dla
użytkownika przy prostym, scentralizowanym systemie ochrony video.
Daje użytkownikowi dostęp do wielu kamer i rejestratorów DVR oraz pozwala na
jednoczesne monitorowanie 64 miejsc na grupę (do 10 grup) dosłownie po kilku
kliknięciach.
Oprogramowanie CMS oraz instrukcja użytkownika znajduje się w katalogu „CMS
Software” na dołączonej płycie CD.
Sieć
Kable BNC
Załącznik A – Specyfikacja Techniczna
Kamera
Czujnik
Ilość pikseli
1/3” Sony Progressive CCD
1280 (SZER) x 960 (WYS), 1,3 Mpiksela
CCD
>700 linii
0,02 lux @F1.2 (Color) 0,001 @F1.2 (B/W)
1/5 ~ 1/10000 sek.
Ręczny / ATW (1500 ~ 15000K)
Typu Video lub DC (możliwość wyboru)
Rozdzielczość
Minimalne oświetlenie
Prędkość migawki
Balans Bieli
Obiektyw
Operacje
Kompresja video
Strumień video
Rozdzielczość
Ilość kl/sek
Ustawienia obrazu
Jasność
Ekspozycja
Ostrość
Kontrast
Balans Bieli
Cyfrowe
powiększenie
Obracanie
Audio
Alarm
Sieć
Interfejs
Protokół
Poziomy zabezpieczeń
Przeglądarka
Internetowa
Konta uzytkowników
Część mechaniczna
Mocowanie obiektywu
Złącza
Wskaźnik LED
Ogólne parametry
Temp. pracy
MPEG-4 / MJPEG
Jednoczesny MPEG4 i MJPEG (podwójny
strumień video)
MPEG 4: VGA, QVGA, CIF i QCIF
MJPEG: 1280x960 (4VGA), VGA
MPEG-4 30 kl/sek @ VGA, MJPEG 15 kl/sek
@1280x960
Ręczna
Automatyczna / Ręczna
Ręczna
Ręczna
Automatyczny/Ręczny/Wewnątrz / Na
zewnątrz
1x ~ 12x
Odwrócenie/Lustrzany obraz/obrót o 180
stopni
Wyjście/ Wejście / Wejście mikrofonowe
1 przekaźnik wyj. / 1 przekaźnik wej.
10/100 Ethernet (RJ-45)
IP, TCP, UDP, ICMP, FTP, SMTP, DHCP,
HTTP, Telnet i IGMP
Hasła użytkownika i Administratora
Internet Explorer wer. 6,0 lub wyższy
20
Zasilanie
Ethernet
Audio
Alarm
Auto Iris
Typ C lub CS
Wtyk typu DC Jack
RJ-45
Mini jack stereo o śr. 3,5mm
4-zaciskowy terminal 3,5 mm
Typu Video i DC
Zasilanie, Połączenie sieciowe, Transmisja
0 ~ 50 ˚ , Wilgotność 10 do 90 %, bez
kondensacji
Źródło zasilania
Pobór mocy
Certyfikaty
Wymiary
DC 12 V
4,2 W (max. 350 mA@DC 121V)
CE. FCC, zgodność z RoHS
125 x 70 x 52 mm (dł x szer x wys) bez
obiektywu
Załącznik B: Ustawienia Bezpieczeństwa Internetowego
Wykonaj kolejne kroki opisane poniżej , aby ustawić właściwie poziom zabezpieczeń
internetowych
Krok 1 . Uruchom Internet Explorer (IE)
UWAGA: Windowsowy Internet Eksplorer posiada komponent Active X, który
jest wymagany do użycia wspomnianych wyżej programów.
Krok 2. Wybierz <Narzędzia> z Głównego Menu przeglądarki, następnie „Opcje
Internetowe” a następnie kliknij na zakładkę Zabezpieczenia.
Krok 3. Kliknij na Zaufane witryny a następnie na „Poziom Niestandardowy”
Ustawienia zabezpieczeń zostaną wyświetlone jak na ekranie poniżej:
Krok 4. W ustawieniach wtyczek ActiveX wszędzie wpisz <Włącz> lub <Monituj>.
UWAGA: Jeśli wszystkie wtyczki ActiveX będą włączone, przeglądarka pozwoli
użytkownikowi na zalogowanie się na stronę kamery bez żadnych dodatkowych
pytań. Jeśli , któryś z parametrów będzie ustawiony na <Monituj> możesz być
wielokrotnie pytany o akceptację wtyczek ActiveX podczas logowania.
Krok 5. Kliknij OK, aby zaakceptować ustawienia i zamknij ekran <Zabezpieczenia>.
Krok 6. Kliknij OK, aby zamknąć Opcje Internetowe.
Vidicon Sp. z o.o.
01-797 Warszawa ul. Powązkowska 15
Tel. 22-562-30-00 fax 22-562-30-30
50-265 Wrocław ul. Bema 7/9
Tel. 71-327-90-60 fax 71-327-75-52
