hybrid
hybrid
Wtyczka

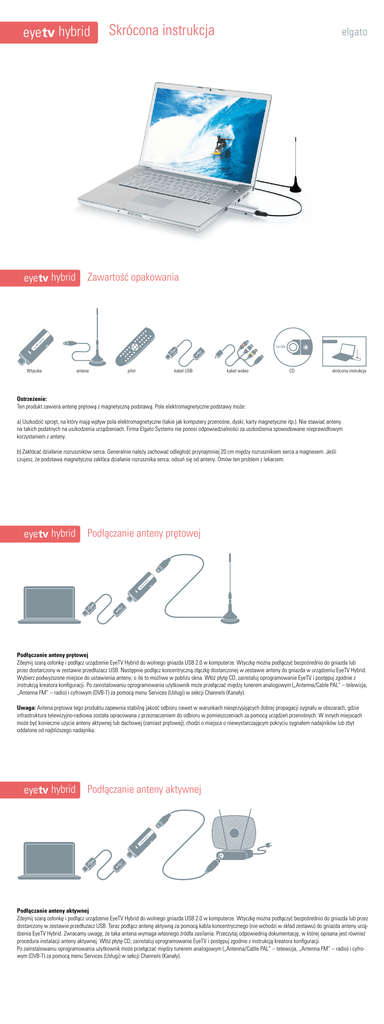

Skrócona instrukcja
Zawartość opakowania
antena
pilot
kabel USB
kabel wideo
CD
skrócona instrukcja
Ostrzeżenie:
Ten produkt zawiera antenę prętową z magnetyczną podstawą. Pole elektromagnetyczne podstawy może:
a) Uszkodzić sprzęt, na który mają wpływ pola elektromagnetyczne (takie jak komputery przenośne, dyski, karty magnetyczne itp.). Nie stawiać anteny
na takich podatnych na uszkodzenia urządzeniach. Firma Elgato Systems nie ponosi odpowiedzialności za uszkodzenia spowodowane nieprawidłowym
korzystaniem z anteny.
b) Zakłócać działanie rozruszników serca. Generalnie należy zachować odległość przynajmniej 20 cm między rozrusznikiem serca a magnesem. Jeśli
czujesz, że podstawa magnetyczna zakłóca działanie rozrusznika serca, odsuń się od anteny. Omów ten problem z lekarzem.
hybrid
Podłączanie anteny prętowej
Podłączanie anteny prętowej
Zdejmij szarą osłonkę i podłącz urządzenie EyeTV Hybrid do wolnego gniazda USB 2.0 w komputerze. Wtyczkę można podłączyć bezpośrednio do gniazda lub
przez dostarczony w zestawie przedłużacz USB. Następnie podłącz koncentryczną złączkę dostarczonej w zestawie anteny do gniazda w urządzeniu EyeTV Hybrid.
Wybierz podwyższone miejsce do ustawienia anteny; o ile to możliwe w pobliżu okna. Włóż płytę CD, zainstaluj oprogramowanie EyeTV i postępuj zgodnie z
instrukcją kreatora konfiguracji. Po zainstalowaniu oprogramowania użytkownik może przełączać między tunerem analogowym („Antenna/Cable PAL” – telewizja,
„Antenna FM” – radio) i cyfrowym (DVB-T) za pomocą menu Services (Usługi) w sekcji Channels (Kanały).
Uwaga: Antena prętowa tego produktu zapewnia stabilną jakość odbioru nawet w warunkach niesprzyjających dobrej propagacji sygnału w obszarach, gdzie
infrastruktura telewizyjno-radiowa została opracowana z przeznaczeniem do odbioru w pomieszczeniach za pomocą urządzeń przenośnych. W innych miejscach
może być konieczne użycie anteny aktywnej lub dachowej (zamiast prętowej); chodzi o miejsca o niewystarczającym pokryciu sygnałem nadajników lub zbyt
oddalone od najbliższego nadajnika.
hybrid
Podłączanie anteny aktywnej
Podłączanie anteny aktywnej
Zdejmij szarą osłonkę i podłącz urządzenie EyeTV Hybrid do wolnego gniazda USB 2.0 w komputerze. Wtyczkę można podłączyć bezpośrednio do gniazda lub przez
dostarczony w zestawie przedłużacz USB. Teraz podłącz antenę aktywną za pomocą kabla koncentrycznego (nie wchodzi w skład zestawu) do gniazda anteny urządzenia EyeTV Hybrid. Zwracamy uwagę, że taka antena wymaga własnego źródła zasilania. Przeczytaj odpowiednią dokumentację, w której opisana jest również
procedura instalacji anteny aktywnej. Włóż płytę CD, zainstaluj oprogramowanie EyeTV i postępuj zgodnie z instrukcją kreatora konfiguracji.
Po zainstalowaniu oprogramowania użytkownik może przełączać między tunerem analogowym („Antenna/Cable PAL” – telewizja, „Antenna FM” – radio) i cyfrowym (DVB-T) za pomocą menu Services (Usługi) w sekcji Channels (Kanały).
hybrid
Podłączanie anteny dachowej
Podłączanie anteny dachowej
Zdejmij szarą osłonkę i podłącz urządzenie EyeTV Hybrid do wolnego gniazda USB 2.0 w komputerze. Wtyczkę można podłączyć bezpośrednio do gniazda lub przez
dostarczony w zestawie przedłużacz USB. Teraz podłącz wtyczkę kabla prowadzącego od anteny dachowej za pomocą kabla koncentrycznego (nie wchodzi w skład
zestawu) do gniazda anteny urządzenia EyeTV Hybrid. Włóż płytę CD, zainstaluj oprogramowanie EyeTV i postępuj zgodnie z instrukcją kreatora konfiguracji.
Jeśli system antenowy lub kablowy korzysta ze wzmacniacza sygnału, po instalacji oprogramowania może być konieczne wyregulowanie wzmocnienia w celu
określenia optymalnej mocy sygnału dla urządzenia EyeTV Hybrid. Po zainstalowaniu oprogramowania użytkownik może przełączać między tunerem analogowym
(„Antenna/Cable PAL” – telewizja, „Antenna FM” – radio) i cyfrowym (DVB-T lub DVB-C) za pomocą menu Services (Usługi) w sekcji Channels (Kanały).
hybrid
Podłączanie zewnętrznego urządzenia przez SCART
Podłączanie zewnętrznego urządzenia przez SCART
Zdejmij szarą osłonkę i podłącz urządzenie EyeTV Hybrid do wolnego gniazda USB 2.0 w komputerze. Wtyczkę można podłączyć bezpośrednio do gniazda lub
przez dostarczony w zestawie przedłużacz USB. Włóż kabel adaptera wideo do gniazda z boku urządzenia EyeTV Hybrid. Podłącz wejścia kompozytowego
sygnału wideo do wyjścia SCART docelowego urządzenia za pomocą kabla kompozytowe/SCART (nie wchodzi w skład zestawu; zwracać uwagę na kierunek
sygnału). Ewentualnie można użyć kabla sygnału kompozytowego (nie wchodzi w skład zestawu) wraz z adapterem kompozytowe/SCART (nie wchodzi w
skład zestawu; zwracać uwagę na kierunek sygnału). Włóż płytę CD, zainstaluj oprogramowanie EyeTV i postępuj zgodnie z instrukcją kreatora konfiguracji.
Po zakończeniu instalacji można przełączać między tunerem a kompozytowym sygnałem wideo za pomocą menu sterowania.
hybrid
Podłączanie zewnętrznego źródła sygnału przez
S-Video (S-VHS)
Podłączanie zewnętrznego źródła sygnału przez S-Video (S-VHS)
Zdejmij szarą osłonkę i podłącz urządzenie EyeTV Hybrid do wolnego gniazda USB 2.0 w komputerze. Wtyczkę można podłączyć bezpośrednio do gniazda lub przez
dostarczony w zestawie przedłużacz USB. Włóż kabel adaptera wideo do gniazda z boku urządzenia EyeTV Hybrid. Podłącz wejście S-Video za pomocą kabla S-Video
(nie wchodzi w skład zestawu) do odpowiedniego wyjścia docelowego urządzenia. Ponadto podłącz wyjścia audio RCA za pomocą kabla RCA (nie wchodzi w skład
zestawu) do wejść audio urządzenia EyeTV Hybrid. Włóż płytę CD, zainstaluj oprogramowanie EyeTV i postępuj zgodnie z instrukcją kreatora konfiguracji. Po zakończeniu instalacji użytkownik może przełączać między tunerem i sygnałem wejścia S-Video za pomocą menu sterowania.
hybrid
Podłączanie zewnętrznego sygnału kompozytowego
Podłączanie zewnętrznego sygnału kompozytowego
Zdejmij szarą osłonkę i podłącz urządzenie EyeTV Hybrid do wolnego gniazda USB 2.0 w komputerze. Wtyczkę można podłączyć bezpośrednio do gniazda lub przez
dostarczony w zestawie przedłużacz USB. Włóż kabel adaptera wideo do gniazda z boku urządzenia EyeTV Hybrid.
Podłącz wejście kompozytowego sygnału wideo za pomocą kabla kompozytowego (nie wchodzi w skład zestawu) do odpowiedniego wyjścia urządzenia docelowego. Włóż płytę CD, zainstaluj oprogramowanie EyeTV i postępuj zgodnie z instrukcją kreatora konfiguracji. Po zakończeniu instalacji można przełączać między
tunerem a kompozytowym sygnałem wideo za pomocą menu sterowania.
