PrzekaŸniki czasowe

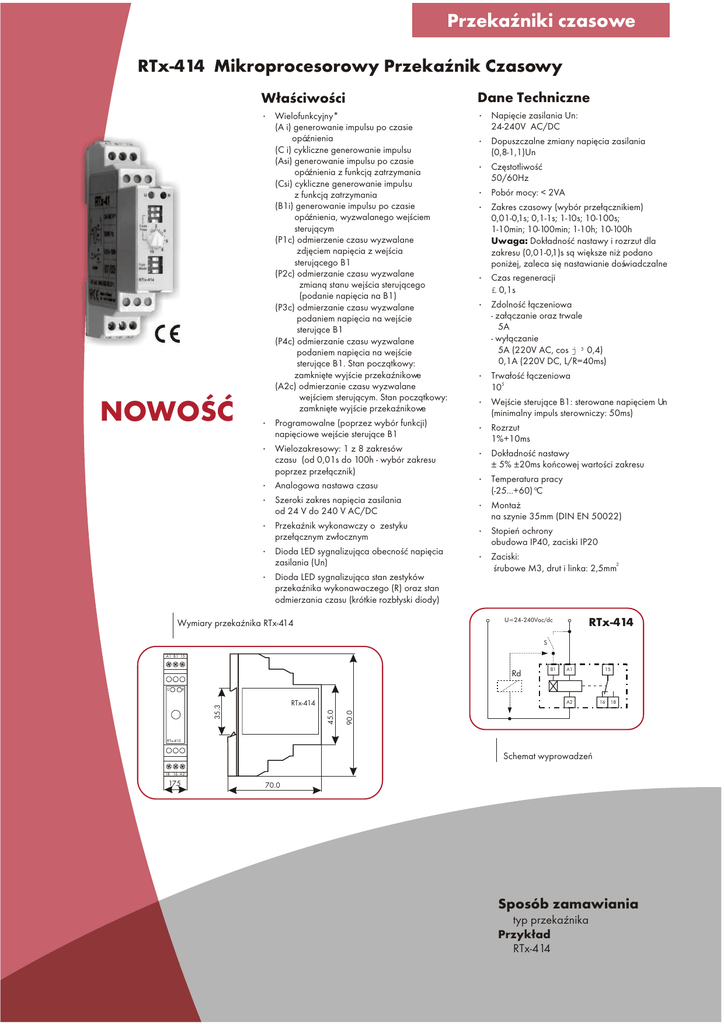

RTx-414 Mikroprocesorowy PrzekaŸnik Czasowy
NOWOή
W³aœciwoœci
Dane Techniczne
· Wielofunkcyjny*
(A i) generowanie impulsu po czasie
opóŸnienia
(C i) cykliczne generowanie impulsu
(Asi) generowanie impulsu po czasie
opóŸnienia z funkcj¹ zatrzymania
(Csi) cykliczne generowanie impulsu
z funkcj¹ zatrzymania
(B1i) generowanie impulsu po czasie
opóŸnienia, wyzwalanego wejœciem
steruj¹cym
(P1c) odmierzenie czasu wyzwalane
zdjêciem napiêcia z wejœcia
steruj¹cego B1
(P2c) odmierzanie czasu wyzwalane
zmian¹ stanu wejœcia steruj¹cego
(podanie napiêcia na B1)
(P3c) odmierzanie czasu wyzwalane
podaniem napiêcia na wejœcie
steruj¹ce B1
(P4c) odmierzanie czasu wyzwalane
podaniem napiêcia na wejœcie
steruj¹ce B1. Stan pocz¹tkowy:
zamkniête wyjœcie przekaŸnikowe
(A2c) odmierzanie czasu wyzwalane
wejœciem steruj¹cym. Stan pocz¹tkowy:
zamkniête wyjœcie przekaŸnikowe
· Programowalne (poprzez wybór funkcji)
napiêciowe wejœcie steruj¹ce B1
· Wielozakresowy: 1 z 8 zakresów
czasu (od 0,01s do 100h - wybór zakresu
poprzez prze³¹cznik)
· Analogowa nastawa czasu
· Szeroki zakres napiêcia zasilania
od 24 V do 240 V AC/DC
· PrzekaŸnik wykonawczy o zestyku
prze³¹cznym zw³ocznym
· Dioda LED sygnalizuj¹ca obecnoœæ napiêcia
zasilania (Un)
· Dioda LED sygnalizuj¹ca stan zestyków
przekaŸnika wykonawaczego (R) oraz stan
odmierzania czasu (krótkie rozb³yski diody)
· Napiêcie zasilania Un:
24-240V AC/DC
· Dopuszczalne zmiany napiêcia zasilania
(0,8-1,1)Un
· Czêstotliwoœæ
50/60Hz
· Pobór mocy: < 2VA
· Zakres czasowy (wybór prze³¹cznikiem)
0,01-0,1s; 0,1-1s; 1-10s; 10-100s;
1-10min; 10-100min; 1-10h; 10-100h
Uwaga: Dok³adnoœæ nastawy i rozrzut dla
zakresu (0,01-0,1)s s¹ wiêksze ni¿ podano
poni¿ej, zaleca siê nastawianie doœwiadczalne
· Czas regeneracji
£ 0,1s
· Zdolnoœæ ³¹czeniowa
- za³¹czanie oraz trwale
5A
- wy³¹czanie
5A (220V AC, cos j ³ 0,4)
0,1A (220V DC, L/R=40ms)
· Trwa³oœæ ³¹czeniowa
105
· Wejœcie steruj¹ce B1: sterowane napiêciem Un
(minimalny impuls sterowniczy: 50ms)
· Rozrzut
1%+10ms
· Dok³adnoœæ nastawy
± 5% ±20ms koñcowej wartoœci zakresu
· Temperatura pracy
(-25...+60)°C
· Monta¿
na szynie 35mm (DIN EN 50022)
· Stopieñ ochrony
obudowa IP40, zaciski IP20
· Zaciski:
2
œrubowe M3, drut i linka: 2,5mm
RTx-414
U=24-240Vac/dc
Wymiary przekaŸnika RTx-414
S
A1 B1 15
Rd
A1
15
R
RTx-414
16
18
90.0
A2
45.0
35.3
U
B1
RTx-410
Schemat wyprowadzeñ
18 16 A2
17.5
70.0
*
Sposób zamawiania
typ przekaŸnika
Przyk³ad
* RTx-414
PrzekaŸniki czasowe
LEGENDA
U - napiêcie zasilania, dioda Un
R - stan przekaŸnika wykonawczego, dioda R
T, T1, T2 - nastawy czasu
Stan pocz¹tkowy - stan przekaŸnika przed
w³¹czeniem napiêcia zasilania
Diagramy pracy (funkcje) przekaŸników czasowych
4>5
2>3
PrzekaŸniki czasowe
LEGENDA
U - napiêcie zasilania, dioda Un
R - stan przekaŸnika wykonawczego, dioda R
T, T1, T2 - nastawy czasu
Stan pocz¹tkowy - stan przekaŸnika przed
w³¹czeniem napiêcia zasilania
Funkcja P4c
(Odmierzanie czasu wyzwalane
wejœciem steruj¹cym - przekaŸnik
normalnie zamkniêty)
T
T
T
U
S
R
LED R
Funkcja Ai
(Generowanie impulsu
po czasie opóŸnienia)
U
R
IMPULS: 0,5s
LED R
Po w³¹czeniu napiêcia zasilania U, nastêpuje
rozpoczêcie odmierzania nastawionego czasu T.
Po jego odmierzeniu, przekaŸnik zostaje
pobudzony na 0,5s.
Funkcja P3c
(Odmierzanie czasu wyzwalane
przez aktywacjê wejœcia steruj¹cego)
T
<T
U
S
R
Po w³¹czeniu napiêcia zasilania U zostaje
pobudzony przekaŸnik wykonawczy. Zwarcie
zacisków B1 i A1 (podanie napiêcia na zacisk B1)
powoduje jego odwzbudzenie i rozpoczêcie
odmierzania czasu T. Po jego odmierzeniu nastêpuje
ponowne pobudzenie przekaŸnika wykonawczego.
Z kolei rozwarcie zacisków B1 i A1 powoduje
odwzbudzenie przekaŸnika wykonawczego
i rozpoczêcie odmierzania czasu T. Po jego
odmierzeniu nastêpuje ponowne pobudzenie
przekaŸnika wykonawczego. W czasie odmierzania
czasu T wejœcie steruj¹ce jest ignorowane.
Funkcja A2c
(Odmierzanie czasu wyzwalane
wejœciem steruj¹cym - przekaŸnik
normalnie zamkniêty)
T
T
U
S
R
LED R
LED R
Po zwarciu zacisków B1 i A1 (podanie napiêcia na
zacisk B1) pobudzony zostaje przekaŸnik
wykonawczy i rozpoczyna siê odmierzanie czasu T.
Po jego odmierzeniu przekaŸnik wykonawczy
odwzbudza siê. Je¿eli w trakcie odmierzania czasu
nast¹pi ponowne zwarcie wejœcia steruj¹cego, to
odliczanie czasu T zostanie zakoñczone i przekaŸnik
wykonawczy odwzbudza siê.
W³¹czenie napiêcia zasilania powoduje
pobudzenie przekaŸnika wykonawczego.
Po zwarciu zacisków B1 z A1 przekaŸnik
wykonawczy zostaje odwzbudzony i rozpoczyna
siê odmierzanie czasu T. Po jego odmierzeniu
nastêpuje ponowne pobudzenie przekaŸnika
wykonawczego. W czasie odmierzania czasu T,
wejœcie steruj¹ce jest ignorowane.
Diagramy pracy (funkcje) przekaŸników czasowych
2>3
PrzekaŸniki czasowe
Funkcja B1i
(Generowanie impulsu
po czasie opóŸnienia,
wyzwalanego wejœciem steruj¹cym)
T
T
U
S
R
Funkcja Csi
(Cykliczne generowanie impulsu
z funkcj¹ zatrzymania)
T
T
T1
T2
U
S
IMPULSY:0,5s
R
LED R
IMPULSY:0,5s
LED R
Rozwarcie zacisków B1 i A1 powoduje
rozpoczêcie odmierzania nastawionego czasu T.
Po jego odmierzeniu nastêpuje pobudzenie
przekaŸnika wykonawczego na czas 0,5s. W
czasie odmierzania czasu, wejœcie steruj¹ce jest
ignorowane.
Funkcja Ci
(Cykliczne generowanie impulsu)
Dzia³anie jest takie samo jak dla funkcji Ci, z tym,
¿e na czas zwarcia zacisków B1 i A1 nastêpuje
przerwanie odmierzania czasu T (T1+T2=T).
Funkcja P1c
(Odmierzenie czasu wyzwalane
rozwarciem wejœcia steruj¹cego)
T
U
R
U
S
R
LED R
Po w³¹czeniu napiêcia zasilania U, nastêpuje
rozpoczêcie odmierzania nastawionego czasu T.
Po jego odmierzeniu, przekaŸnik zostaje
pobudzony na 0,5s po czym ponownie siê
odwzbudza i nastêpuje kolejne odmierzenie czasu
T i kolejne pobudzenie przekaŸnika
wykonawczego na 0,5s. Cykle powtarzaj¹ siê a¿
do wy³¹czenia napiêcia zasilaj¹cego.
Funkcja Asi
(Generowanie impulsu
po czasie opóŸnienia
z funkcj¹ zatrzymania)
T1
U
S
R
T
LED R
Po rozwarciu zacisków B1 i A1 nastêpuje
pobudzenie przekaŸnika wykonawczego
i rozpoczêcie odmierzania czasu T. Po jego
odmierzeniu przekaŸnik wykonawczy ponownie siê
odwzbudza. W trakcie odmierzania czasu, wejœcie
steruj¹ce jest ignorowane.
Funkcja P2c
(Odmierzanie czasu wyzwalane
zmian¹ stanu wejœcia steruj¹cego)
T
T
T
U
S
R
T2
LED R
IMPULS: 0,5s
LED R
Dzia³anie jest takie samo jak dla funkcji Ai, z tym,
¿e na czas zwarcia zacisków B1 i A1 nastêpuje
przerwanie odmierzania czasu T (T1+T2=T).
Po rozwarciu zacisków B1 i A1 nastêpuje
pobudzenie przekaŸnika wykonawczego
i rozpoczêcie odmierzania czasu T. Po jego
odmierzeniu przekaŸnik wykonawczy ponownie siê
odwzbudza. W trakcie odmierzania czasu, wejœcie
steruj¹ce jest ignorowane.
T&D Worldwide Contact Centre
[email protected]
www.areva-td.com
AREVA T&D Sp. z o.o.
ul.Strzegomska 23/27
58-160 Œwiebodzice
Tel.:+48 (74) 8548 410
Fax:+48 (74) 8548 548
ZgodnoϾ z normami
i dyrektywami
PN-EN 61812-1 (IEC 61812-1 1996)
Dyrektywa EMC Unii Europejskiej
89/336/EEC
Dyrektywa Niskonapiêciowa Unii
Europejskiej 73/23/EEC
Odleg³oœci izolacyjne
Zgodnie z PN-EN 618121 p.3.9.2
KompatybilnoϾ
Elektromagnetyczna (EMC)
Emisja
Zak³ócenia wypromieniowane
i zak³ócenia przewodzone
EN 55022: 2000 klasa A
OdpornoϾ
Wy³adowanie elektrostatyczne ESD:
EN 61000-4-2; poziom 2
Pole elektromagnetyczne
o czêstotliwoœci radiowej:
EN 61000-4-3; poziom 3
Szybkozmienne zak³ócenia przejœciowe:
EN 61000-4-4; poziom 3
Udary: EN 61000-4-5; poziom 3
Izolacja elektryczna
Próba wytrzyma³oœci napiêciem
statycznym:
miêdzy obwodami: 2kV, 50Hz, 1 min
przerwy stykowej: 1kV, 50Hz, 1min
Pomiar rezystancji izolacji: >100MW
Próba wytrzyma³oœci napiêciem
udarowym:
miêdzy obwodami: 5 kV, 1,2ms/50ms
Wytrzyma³oœæ mechaniczna
Próba wibracyjna
Klasa ostroœci 1
Podczas transportu
10 do 60Hz, 1g
Udary
Klasa ostroœci 1
Udary wielokrotne 10gn
Maksymalna czêstoœæ ³¹czeñ
360/h - dla I=5A , U=250VAC,
obci¹zenie rezystancyjne
Napiêcie prze³¹czania do stanu
spoczynku
³ 0,1Un
Minimalny impuls sterowniczy
£50ms
Pozycja pracy
dowolna
Obudowa
Przystosowana do monta¿u
zatrzaskowego na szynie 35mm
(DIN EN 50022)
Waga
~0,2 kg
Warunki œrodowiskowe
! Stopieñ ochrony:
- Obudowa: Ip40
- Zaciski: IP20
! Temperatura pracy:
-25°C ÷ +60°C
! Temperatura przechowywania:
-30°C ÷ +70°C
! Wilgotnoœæ wzglêdna:
Brak kondensacji lub tworzenia siê lodu
i szronu 95% przy 40°C
*Dok³adnoœæ nastawy i rozrzut mog¹
byæ wiêksze ni¿ podano w danych
technicznych. Zaleca siê nastawienie
doœwiadczalne.
ALSTOM T&D SA
58-160 Œwiebodzice, ul. Strzegomska 23/27
Tel. +48 (74) 854 84 10
Fax +48 (74) 854 85 48
www.alstom.pl/tde
e-mail: [email protected]
Zaciski
Œrubowe M3 z ochron¹ przewodu.
Maksymalny przekrój przewodów:
drut:2,5mm2
linka: 2,5mm2
17.5
A1 B1 15
abcd
RTx-414
RTx-414
18 16 A2
70.0
90.0
R
45.0
U
35.3
Wymiary przekaŸników
RTx-4xx
Instrukcja obs³ugi
RTx-414
Uniwersalny przekaŸnik czasowy
Nastawy zakresów
czasowych
Ustawienie
prze³¹cznika zakresów
czasowych
Zakres
Czasowy
Czas
Time
1 2 3
10h-100h
Czas
Time
1 2 3
1h-10h
Czas
Time
1 2 3
10m-100m
Czas
Time
1 2 3
1m-10m
Czas
Time
1 2 3
10s-100s
Czas
Time
1 2 3
1s-10s
Czas
Time
1 2 3
0,1s-1s
Czas
Time
1 2 3
0,01s-0,1s
Budowa
PrzekaŸniki umieszczone s¹ w
obudowie z tworzywa sztucznego o
klasie palnoœci V0. Obudowa
przystosowana jest do monta¿u na
szynie DIN 35mm. Na powierzchni
czo³owej wyprowadzone s¹ dwa
prze³¹czniki typu Dip Switch oraz
pokrêt³o potencjometru. Pierwszy
prze³¹cznik (rys.2 poz.3) s³u¿y do
wybrania jednego z oœmiu zakresów
czasowych. Precyzyjnej nastawy
czasu w wybranym zakresie,
dokonuje siê pokrêt³em
potencjometru. . Drugi z
prze³¹czników (rys.2 poz.5) s³u¿y do
wybrania funkcji czasowej,
realizowanej przez przekaŸnik. Do
wyboru jest 8 funkcji. Na powierzchni
czo³owej wyprowadzone s¹ tak¿e
dwie diody œwiec¹ce LED. Dioda
zielona, oznaczona jako U (rys.2
poz.1), sygnalizuje w³¹czenie
napiêcia zasilania przekaŸnika.
Dioda czerwona, oznaczona jako R
(rys.2 poz. 2), sygnalizuje stan
p r ze ka Ÿ n i ka w y j œc i owe g o .
Elementem wykonawczym jest
pr zekaŸnik o jednym st yku
Rys.1Schemat wewnêtrzny
i pod³¹czenie przekaŸnika
(-)
A1 B1 15
(+)
6
U=24-240Vac/dc
U
R
1 2 3
S
1
Czas
Time
Rd
B1
A1
2
2
4
15
6
8
10
16
18
Tryb
Mode
1 2 3
A2
3
4
RTx-410
ABcD
5
6
UWAGA:
Celem zapewnienia poprawnej pracy
wejœcia sterujacego B1, przy
napiêciu sta³ym, konieczne
jest zachowanie polaryzacji napiêcia
jak na Rys.1
18 16 A2
Rys.2 Budowa przekaŸników
RTx-414
prze³¹cznym. Niektóre funkcje
wykorzystuj¹ tak¿e pomocnicze
we j œc i e p r ze ka Ÿ n i ka , k t ó re
wyprowadzone jest na zacisk B1.
Po³¹czenia elektr yczne z
przekaŸnikiem realizowane s¹ za
pomoc¹ szeœciu zacisków œrubowych
w górnej i dolnej czêœci przekaŸnika
(rys.2 poz. 6).
Sygnalizacja LED
Stan przekaŸnika wykonawczego
s y g n a l i zowa n y j e s t p o p r z e z
czerwon¹ diodê LED oznaczon¹ jako
R (rys.2 poz.2):
przekaŸnik
!Dioda zgaszona
wykonawczy odwzbudzony,
czas nie jest odliczany z powodu
np.: uaktywnienia funkcji STOP
lub RESET, zakoñczenia cyklu
pracy itp.
!Dioda œwieci œwiat³em ci¹g³ym,
pr zekaŸnik wykonawczy
pobudzony, czas nie jest
odliczany z powodu
np.: uaktywnienia funkcji STOP
lub RESET, zakoñczenia cyklu
pracy itp.
!Krótkie rozb³yski diody, przekaŸnik
wykonawczy odwzbudzony,
odliczany jest czas do jego
pobudzenia
!Przerywane na krótko œwiecenie
diody, przekaŸnik wykonawczy
pobudzony, odliczany jest czas
do jego odwzbudzenia.
Wejœcie steruj¹ce
Wejœcie to wyprowadzone jest na
zacisk B1 i aktywuje siê przez zwarcie
z zaciskiem A1, tak jak to zaznaczono
lini¹ przerywan¹ na schemacie
pod³¹czeñ przekaŸnika. Wejœcie
steruj¹ce B1 posiada
znaczn¹
rezystancj¹ wejœciow¹(ok. 500 k W,
wiêc jeœli styk S charakteryzuje siê
minimalnym pr¹dem, dla którego jest
on w stanie skutecznie podaæ
napiêcie na B1, to dla zwiêkszenia
generowanie impulsu
Ai po czasie opóŸnienia
Tryb
Mode
U
R
IMPULS: 0,5s
LED R
cykliczne generowanie
Ci impulsu
Tryb
Mode
U
R
LED R
generowanie impulsu
Asi po czasie opóŸnienia
z funkcj¹ zatrzymania
T1
T2
U
S
R
Po w³¹czeniu napiêcia zasilania U, nastêpuje
rozpoczêcie odmierzenia nastawionego czasu
T. Po jego odmierzeniu, przekaŸnik zostaje
pobudzony na 0,5s.
Tryb
Mode
Po w³¹czeniu napiêcia zasilania U, nastêpuje
rozpoczêcie odmierzenia nastawionego czasu
T. Po jego odmierzeniu, przekaŸnik zostaje
pobudzony na 0,5s po czym ponownie siê
odwzbudza i nastêpuje kolejne odmierzenie
czasu T i kolejne pobudzenie przekaŸnika
wykonawczego na 0,5s. Cykle powtarzaj¹ siê
a¿ do wy³¹czenia napiêcia zasilaj¹cego.
Dzia³anie jest takie samo jak dla funkcji Ai, z tym
¿e na czas zwarcia zacisków B1 i A1 nastêpuje
przerwanie odmierzania czasu T (T1+T2=T).
1 2 3
IMPULS: 0,5s
LED R
cykliczne generowanie
Csi impulsu z funkcj¹
zatrzymania
T
T
Tryb
Mode
T1
T2
U
S
IMPULSY:0,5s
R
Dzia³anie jest takie samo jak dla funkcji Ci, z tym
¿e na czas zwarcia zacisków B1 i A1 nastêpuje
przerwanie odmierzania czasu T (T1+T2=T).
1 2 3
LED R
generowanie impulsu
B1i po czasie opóŸnienia,
wyzw. wej. steruj¹cym
T
Tryb
Mode
T
1 2 3
U
S
R
Rozwarcie zacisków B1 i A1 powoduje
rozpoczêcie odmierzenia nastawionego czasu
T. Po jego odmierzeniu nastêpuje pobudzenie
przekaŸnika wykonawczego na czas 0,5s. W
czasie odmierzania czasu, wejœcie steruj¹ce jest
zablokowane.
IMPULSY:0,5s
LED R
odmierzanie czasu
P1c wyzw. rozwarciem wejœcia
steruj¹cego
T
U
S
R
LED R
T
Tryb
Mode
1 2 3
Wyboru funkcji czasowej
dokonuje siê prze³¹cznikiem
typu Dip Switch oznaczonym
jako Tryb/Mode. PrzekaŸnik
RT x - 414 p o s i a d a ze s t y k
s ter uj¹cy. W pr zypadku
niektórych funkcji
wykorzystanie zest yku
steruj¹cego nie jest
obligatoryjne i wtedy dla
okreœlonej nastawy dostêpne s¹
dwie opcje danej funkcji np.
funkcja Ai- generowanie
impulsów po czasie opóŸnienia
lub jeœli wykorzysta siê zestyk
steruj¹cy funkcja Asigenerowanie imulsu po czasie
o p óŸ n i e n i a z f u n k c j ¹
zatrzymania.
T-nastawiony czas, R-stan
przekaŸnika wykonawczego (stan
wysoki przekaŸnik pobudzony), LED
œwiecenie czerwonej diody LED
oznaczonej jako R.
RTx-414
1 2 3
Funkcje czasowe
Poni¿ej przedstawiono opis funkcji w
uk³adzie symbol / nazwa / nastawa /
diagram / opis. Opisy na diagramach
oznaczaj¹ odpowiednio: U-napiêcie
zasilania, S-zestyk steruj¹cy (stan
wysoki-zestyk B1 zwarty z A1),
1 2 3
skutecznoœci uk³adu, pomiêdzy
zaciski B1 oraz A2 mo¿na
w³¹czyæ dodatkowe
obci¹¿enie, które spowoduje
przep³yw pr¹du o wymaganej
wartoœci po zamkniêciu styku S
(Rd na schemacie pod³¹czeñ
przekaŸnika). Pomiêdzy zaciski
B1 i A2 mo¿na tak¿e w³¹czyæ
jakiekolwiek inne obci¹¿enie,
do którego styk S powinien
podaæ napiêcie (równoczeœnie
ze zwarciem zacisków A1 i B1).
Nale¿y jednak pamiêtaæ by nie
powodowa³o to obni¿enia
napiêcia na zacisku B1 (po
zwarciu S), poni¿ej 0,9
napiêcia na zacisku A1
Dzia³anie
Pr zekaŸnik rozpoczyna
realizacjê zadanej funkcji po
podaniu napiêcia zasilania.
Wy³¹czenie napiêcia zasilania
w dowolnej chwili powoduje
powrót do stanu z przed
za³¹czenia napiêcia oraz
gotowoϾ do ponownej pracy
p o c z a s i e 0 ,1 s . R y s .1
przedstawia stan st yków
wykonawczych przekaŸnika
przy braku napiêcia
zasilaj¹cego. Pobudzenie
przekaŸnika, oznacza zwarcie
zacisków 15-18.
Po rozwarciu zacisków B1 i A1 nastêpuje
pobudzenie przekaŸnika wykonawczego i
rozpoczêcie odmierzania czasu T. Po jego
odmierzeniu przekaŸnik wykonawczy
ponownie siê odwzbudza. W trakcie
odmierzania czasu, wejœcie steruj¹ce jest
zablokowane.
RTx-414
odmierzanie czasu
P2c wyzwalane zmian¹ stanu
wejœcia steruj¹cego
T
T
Tryb
Mode
T
1 2 3
U
S
R
LED R
odmierzanie czasu
P3c wyzwalane poprzez aktywacjê
wejœcia steruj¹cego
T
<T
1 2 3
U
S
R
Tryb
Mode
Po zwarciu zacisków B1 i A1, pobudzony
zostaje przekaŸnik wykonawczy i rozpoczyna
siê odmierzanie czasu T. Po jego odliczeniu
przekaŸnik wykonawczy odwzbudza siê. Z
kolei po rozwarciu zacisków B1 i A1, ponownie
pobudzony zostaje przekaŸnik wykonawczy i
odmierzany jest czas T. Po jego odmierzeniu
przekaŸnik odwzbudza siê. W trakcie
odmierzania czasu T, wejœcie steruj¹ce jest
zablokowane.
Po zwarciu zacisków B1 i A1 pobudzony zostaje
przekaŸnik wykonawczy i rozpoczyna siê
odmierzanie czasu T. Po jego odmierzeniu,
przekaŸnik wykonawczy odwzbudza siê. Je¿eli
w trakcie odmierzania czasu nast¹pi ponowne
zwarcie wejœcia sterujacego, to odliczanie
czasu T zostaje zakoñczone i przekaŸnik
wykonawczy odwzbudza siê.
LED R
odmierzanie czasu
P4c wyzw. aktywacj¹ wejœcia
steruj¹cego- przekaŸnik
normalnie zamkniêty
T
T
T
1 2 3
U
S
R
Tryb
Mode
LED R
odmierzanie czasu
wyzw. poprzez aktywacjê
A2c wej. steruj¹cego-przekaŸnik
normalnie zamkniêty
T
LED R
1 2 3
U
S
R
Tryb
Mode
T
Po w³¹czeniu napiêcia zasilania przekaŸnik
wykonawczy zostaje pobudzony. Zwarcie B1
i A1 powoduje jego odwzbudzenie, i rozpoczêcie odmierzania czasu T. Po jego odliczeniu
nastêpuje ponowne pobudzenie przekaŸnika.
Rozwarcie B1 i A1 powoduje odwzbudzenie
przekaŸnika wykonawczego i rozpoczêcie
odmierzania czasu T. Po jego odliczeniu
nastêpuje ponowne pobudzenie przekaŸnika
wykonawczego. W czasie odliczania czasu T,
wejœcie steruj¹ce jest zablokowane.
W³¹czenie napiêcia zasilania powoduje
pobudzenie przekaŸnika wykonawczego. Po
zwarciu zacisków B1 i A1, przekaŸnik
wykonawczy zostaje odwzbudzony i
rozpoczyna siê odmierzanie czasu T. Po jego
odmierzeniu nastêpuje ponowne pobudzenie
przekaŸnika wykonawczego. W czasie
odmierzania czasu T, wejœcie steruj¹ce jest
zablokowane.
Dane Techniczne
Funkcje czasowe
Wybór prze³¹cznikiem Dip Switch
RTx-414: Ai, Ci, Asi, Csi, B1i,
P1c, P2c, P3c, P4c, A2c
Zakresy czasowe
Wybór trzysekcyjnym
prze³¹cznikiem Dip Switch
(0,01-0,1s)*; 0,1-1s.; 1-10s; 10100s; 1-10min; 10-100min; 110h; 10-100h
Rozrzut
1% +10ms
Uchyb
5% (w odniesieniu do koñcowej
wartoœci zakresu) ±20ms
Czas regeneracji
100ms
Wyjœcia przekaŸnikowe
! 1 przekaŸnik prze³¹czny
! Zdolnoœci ³¹czeniowe
przekaŸników wykonawczych:
Za³¹czanie lub trwale: 5A
Wy³¹czanie:
5A (220V AC, cosj=0,4)
0,1A (220V DC, L/R=40ms)
! Trwa³oœæ ³¹czeniowa: 105
cykli
! Trwa³oœæ mechaniczna: 2×107
cykli
Wejœcie steruj¹ce
sterowanie zestykiem
Zasilanie
! Pomocnicze napiêcie
zasilania Vx:
24-240V AC/DC
! Tolerancja napiêcia: 0,81,1Vx
! Pobór mocy: <2,5VA
