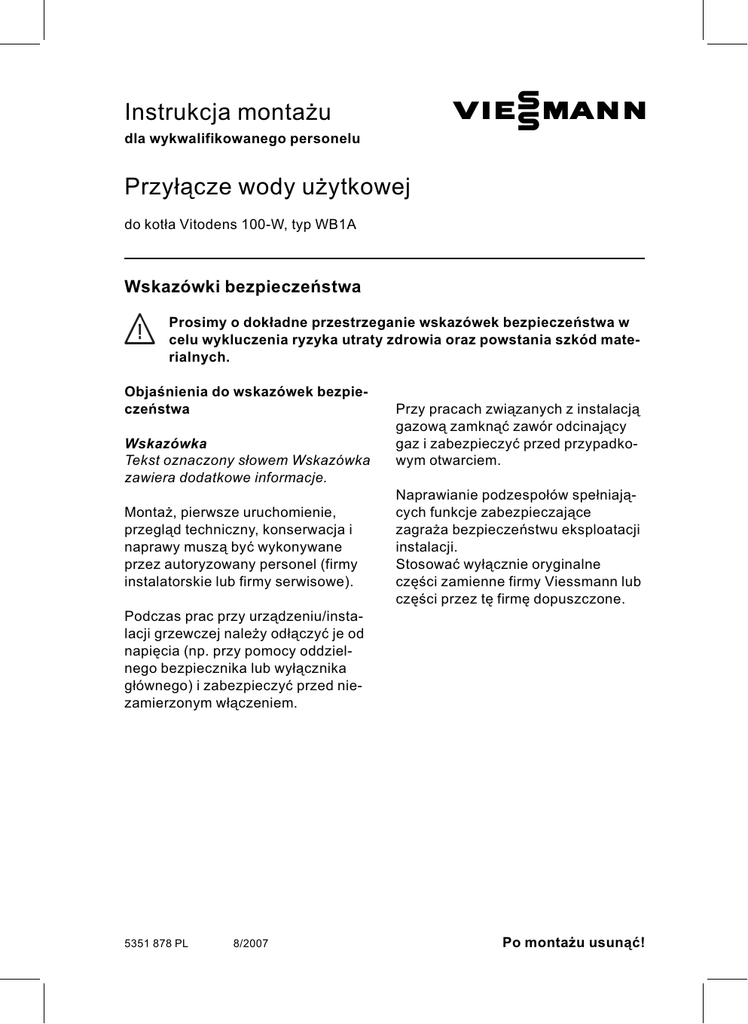

Instrukcja montażu
dla wykwalifikowanego personelu
Przyłącze wody użytkowej
do kotła Vitodens 100-W, typ WB1A
Wskazówki bezpieczeństwa
Prosimy o dokładne przestrzeganie wskazówek bezpieczeństwa w
celu wykluczenia ryzyka utraty zdrowia oraz powstania szkód materialnych.
Objaśnienia do wskazówek bezpieczeństwa
Wskazówka
Tekst oznaczony słowem Wskazówka
zawiera dodatkowe informacje.
Montaż, pierwsze uruchomienie,
przegląd techniczny, konserwacja i
naprawy muszą być wykonywane
przez autoryzowany personel (firmy
instalatorskie lub firmy serwisowe).
Przy pracach związanych z instalacją
gazową zamknąć zawór odcinający
gaz i zabezpieczyć przed przypadkowym otwarciem.
Naprawianie podzespołów spełniających funkcje zabezpieczające
zagraża bezpieczeństwu eksploatacji
instalacji.
Stosować wyłącznie oryginalne
części zamienne firmy Viessmann lub
części przez tę firmę dopuszczone.
Podczas prac przy urządzeniu/instalacji grzewczej należy odłączyć je od
napięcia (np. przy pomocy oddzielnego bezpiecznika lub wyłącznika
głównego) i zabezpieczyć przed niezamierzonym włączeniem.
5351 878 PL
8/2007
Po montażu usunąć!
Otwarcie Vitodens
1. Wyłączyć napięcie zasilania.
2. Zamknąć i zabezpieczyć zawór
odcinający gaz.
4. Odciąć kocioł po stronie wody użytkowej.
5. Odchylić regulator D do dołu.
5351 878 PL
3. Poluzować śrubę A, nacisnąć na
sprężyny C i zdjąć przednią blachę B.
2
Wymiana przyłącza wody użytkowej
1. Zdjąć przewody elektryczne z
czujnika przepływu A.
2. Wskazówka
Pozostałości wody w przyłączu
wody użytkowej znajdują się pod
ciśnieniem. Powoli odkręcić śrubunek i spuścić ciśnienie.
5351 878 PL
Odkręcić śrubunek przyłącza
wody użytkowej na spodniej stronie kotła.
3. Usunąć spinkę B i wyjąć przyłącze wody użytkowej z przełącznikiem wody A.
Wskazówka
Podczas demontażu może dojść
do wycieku pozostałości wody.
4. Założyć nowe przyłącze wody
użytkowej A.
Wskazówka
Sprawdzić osadzenie pierścieni
samouszczelniających. Pierścienie samouszczelniające nasmarować dołączonym smarem do
armatury.
5. Ponownie założyć spinkęB.
3
Wymiana przyłącza wody użytkowej (ciąg dalszy)
7. Założyć przewody elektryczne na
przełączniku wodnym A.
10. Uruchomić kocioł grzewczy i
sprawdzić działanie instalacji.
Instrukcja serwisu
4
5351 878 PL
Viessmann Sp. z o.o.
ul. Karkonoska 65
53-015 Wrocław
tel.: (071) 36 07 100
faks: (071) 36 07 101
www.viessmann.com
Zmiany techniczne zastrzeżone!
Wydrukowano na papierze ekologicznym,
8. Zmontować kocioł grzewczy w
odwrotnej kolejności.
9. Otworzyć zawory odcinające po
stronie wody użytkowej i sprawdzić szczelność.
wybielonym i wolnym od chloru
6. Śrubunek przyłącza wody użytkowej A na spodniej stronie kotła
wkręcić wraz z nową uszczelką.
