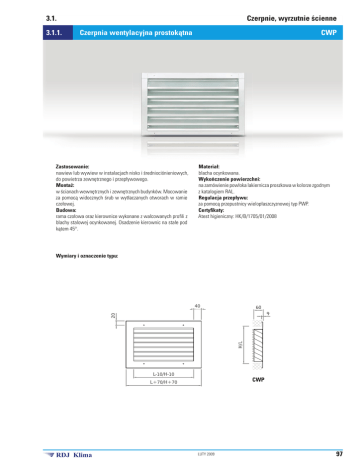

3.1. Czerpnie, wyrzutnie ścienne 3.1.1. Czerpnia wentylacyjna

3.1.
3.1.1.
Czerpnie, wyrzutnie ścienne
Czerpnia wentylacyjna prostokątna
Zastosowanie:
nawiew lub wywiew w instalacjach nisko i średniociśnieniowych,
do powietrza zewnętrznego i przepływowego.
Montaż:
w ścianach wewnętrznych i zewnętrznych budynków. Mocowanie
za pomocą widocznych śrub w wytłaczanych otworach w ramie
czołowej.
Budowa:
rama czołowa oraz kierownice wykonane z walcowanych profili z
blachy stalowej ocynkowanej. Osadzenie kierownic na stałe pod
kątem 45°.
CWP
Materiał:
blacha ocynkowana.
Wykończenie powierzchni:
na zamówienie powłoka lakiernicza proszkowa w kolorze zgodnym
z katalogiem RAL.
Regulacja przepływu:
za pomocą przepustnicy wielopłaszczyznowej typ PWP.
Certyfikaty:
Atest higieniczny: HK/B/1705/01/2008
Wymiary i oznaczenie typu:
40
60
20
9
L-10/H-10
CWP
L+70/H+70
LUTY 2009
97
3.1.
3.1.2.
Czerpnie, wyrzutnie ścienne
Czerpnia wentylacyjna prostokątna
Zastosowanie:
nawiew lub wywiew w instalacjach nisko i średniociśnieniowych,
do powietrza zewnętrznego i przepływowego.
Montaż:
w ścianach wewnętrznych i zewnętrznych budynków. Mocowanie
za pomocą widocznych śrub w wytłaczanych otworach w ramie
czołowej.
Budowa:
rama czołowa oraz kierownice wykonane z wytłaczanych profili
aluminiowych. Osadzenie kierownic na stałe pod kątem 45°.
CWP-al
Materiał:
aluminium, stop 6063.
Wykończenie powierzchni:
aluminium naturalnie anodyzowane lub na zamówienie powłoka
lakiernicza proszkowa w kolorze zgodnym z katalogiem RAL.
Regulacja przepływu:
za pomocą przepustnicy wielopłaszczyznowej typ PWP.
Certyfikaty:
Rekomendacja techniczna: RT-ITB-1148/2009
Atest higieniczny: HK/B/1844/02/2007
Wymiary i oznaczenie typu:
17,5
35
35
5
L-10/H-10
L+60/H+60
98
LUTY 2009
CWP-al
Czerpnie, wyrzutnie ścienne - dane techniczne
Diagram i tabela doboru dla czerpni wentylacyjnych prostokątnych CWP
$+(!'',
#&-'!($
!
"#$%#&'%
'!($
) !$%!'%
(*+$+$
'$%
LUTY 2009
99
