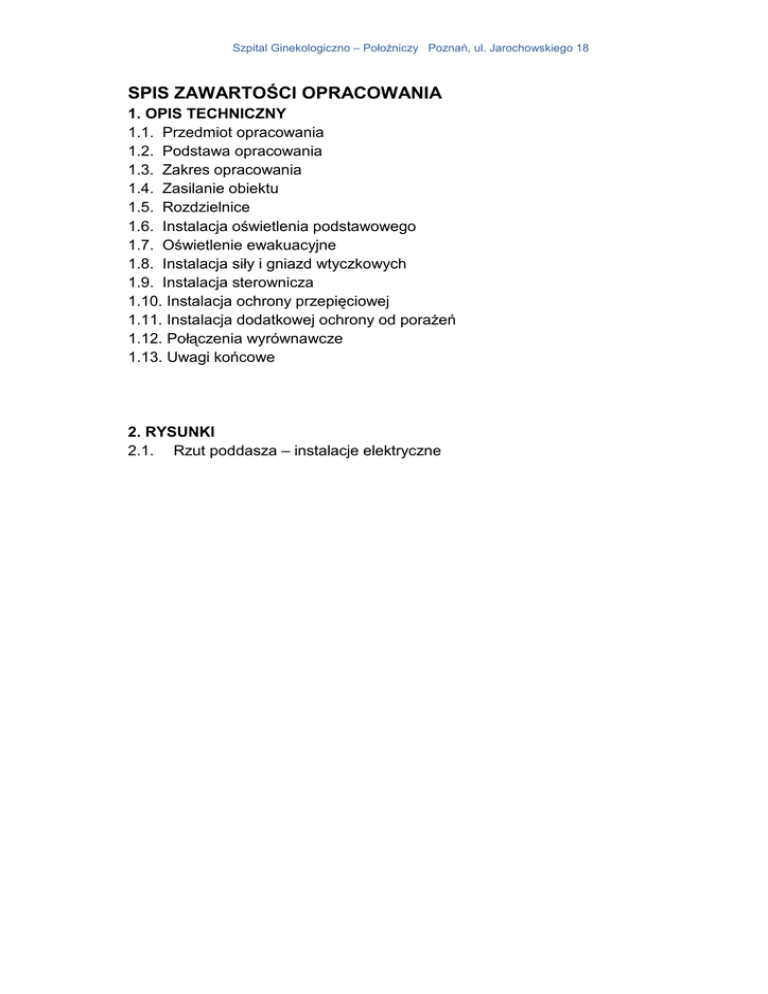

SPIS ZAWARTOŚCI OPRACOWANIA
1. OPIS TECHNICZNY
1.1. Przedmiot opracowania
1.2. Podstawa opracowania
1.3. Zakres opracowania
1.4. Zasilanie obiektu
1.5. Rozdzielnice
1.6. Instalacja oświetlenia podstawowego
1.7. Oświetlenie ewakuacyjne
1.8. Instalacja siły i gniazd wtyczkowych
1.9. Instalacja sterownicza
1.10. Instalacja ochrony przepięciowej
1.11. Instalacja dodatkowej ochrony od porażeń
1.12. Połączenia wyrównawcze
1.13. Uwagi końcowe
2. RYSUNKI
2.1. Rzut poddasza – instalacje elektryczne
Szpital Ginekologiczno – Położniczy Poznań, ul. Jarochowskiego 18
1. OPIS TECHNICZNY
1.1. PRZEDMIOT OPRACOWANIA
Przedmiotem niniejszego opracowania jest projekt wykonawczy wewnętrznych
instalacji elektrycznych silnoprądowych „Projekt przebudowy poddasza budynku
głównego” Szpitala Ginekologiczno - Położniczego w Poznaniu,
ul. Jarochowskiego 18.
1.2. PODSTAWA OPRACOWANIA
Projekt opracowano na podstawie:
- zlecenia Inwestora
- projektu architektoniczno - budowlanego
- projektów branżowych
- uzgodnień z Inwestorem
- uzgodnień międzybranżowych
- norm i przepisów obowiązujących w zakresie opracowania
1.3. ZAKRES OPRACOWANIA
Projekt obejmuje:
- zasilanie obiektu
- rozdzielnice
- oświetlenie podstawowe
- oświetlenie ewakuacyjne
- gniazda wtykowe ogólnego przeznaczenia
- gniazda wtykowe technologiczne
- instalację sterowniczą
- instalację ochrony od porażeń prądem elektrycznym
- instalację połączeń wyrównawczych
- rurki sieci komputerowych
1.4. ZASILANIE OBIEKTU
Zasilanie instalacji elektroenergetycznych na poddaszu odbywać się będzie z
trzech rozdzielnic, jednej istniejącej rozbudowanej (R1) oraz dwóch
nowoprojektowanych (R2 i R3)
Zakres projektowanej przebudowy nie powoduje wzrostu mocy zapotrzebowanej
Szpitala.
1.5. ROZDZIELNICE
Rozdzielnice wykonano jako zestawy typowych elementów firmy MERLIN GERIN
PRISMA P i PRISMA G. Dopuszcza się zastosowanie rozdzielnic typu LEGRAND
lub Moeller.
1.6. INSTALACJA OŚWIETLENIA PODSTAWOWEGO
Rozmieszczenie oraz rodzaje opraw oświetleniowych przedstawiono na
Szpital Ginekologiczno – Położniczy Poznań, ul. Jarochowskiego 18
załączonym rysunku. Legendę opraw oświetleniowych przedstawiono na rysunku.
Instalacja wykonana będzie przewodami kabelkowymi YDY 1,5 mm2 oraz
YDY2.5mm2.
1.7. OŚWIETLENIE BEZPIECZEŃSTWA
Oświetlenie bezpieczeństwa instalowane jest w celu oznakowania: przejść i
schodów. Przewidziano zastosowanie niezależne oprawy umożliwiające ich
świecenie po zaniku zasilania podstawowego. Dla wskazania kierunku ewakuacji
zastosowano oprawy kierunkowe typu THORN VOYAGER. Kierunki ewakuacji
oznaczono piktogramami. Minimalne wymagane natężenie oświetlenia podczas
zwykłych warunków pracy 5lx; minimalne wymagane natężenie podczas braku
zasilania 1lx;
1.8. INSTALACJA GNIAZD WTYCZKOWYCH
Przewidziano instalowanie gniazd wtyczkowych w każdym pomieszczeniu
pod wyłącznikiem oświetlenia pomieszczenia na wys. 0,3 m od podłogi.
Instalację należy wykonać przewodem kabelkowym typu YDY 3 x 2,5 mm2.
Całość rozwiązań przedstawiono na rysunku.
1.9. INSTALACJA STEROWNICZA
Instalacja sterownicza obejmuje:
- sterowanie oświetleniem ciągów komunikacyjnych
1.10. INSTALACJA OCHRONY PRZEPIĘCIOWEJ
Dla ochrony instalacji i urządzeń przed przepięciami łączeniowymi należy
zainstalować w rozdzielnicach w polach zasilających zestopniowany układ
ochronników przeciwprzepięciowych.
1.11. INSTALACJA DODATKOWEJ OCHRONY OD PORAŻEŃ
Jako dodatkową ochronę od porażeń prądem elektrycznym zastosowano
samoczynne szybkie odłączanie napięcia, realizowane przy pomocy
samoczynnych wyłączników instalacyjnych oraz wyłączników
różnicowoprądowych
o prądzie wyzwalającym max 30 mA.
Instalację zaprojektowano w układzie TN-S, z oddzielnym przewodem
naturalnym „N” i ochronnym „PE”.
Przewody „N” i „PE” poza punktem naturalnym w rozdzielnicy RG nie mogą
się ze sobą stykać. Przewód ochronny „PE” powinien posiadać trwałą izolację
w kolorach naprzemian żółtym i zielonym. Nie może być przerywany
łącznikiem ani bezpiecznikiem.
Instalację należy wykonać bardzo starannie.
Całość instalacji ochronnej należy wykonać zgodnie z wymaganiami normy
PN-91/E-5009/01 wraz z arkuszami wymienionymi w dodatku do normy.
Szpital Ginekologiczno – Położniczy Poznań, ul. Jarochowskiego 18
1.12. POŁĄCZENIA WYRÓWNAWCZE
W sanitariatach należy wykonać lokalne połączenia wyrównawcze.
Połączenia wyrównawcze sprowadzić do głównej szyny wyrównawczej.
Całość przyłączyć do uziomu. Całość połączeń wykonać bardzo starannie.
1.13. UWAGI KOŃCOWE
1. Całość prac elektrycznych wykonać zgodnie z PBUE i PN/E.
2. Przed oddaniem instalacji do eksploatacji należy wykonać pomiary
i badania potwierdzające prawidłowe ich wykonanie. Należy wykonać:
• próbę skuteczności szybkiego samoczynnego odłączania napięcia,
• sprawdzenie zgodności faz i połączeń,
• pomiar rezystancji izolacji,
Protokół pomiarów i prób należy wraz z dokumentacją wykonawczą
przekazać Inwestorowi.
Opracował :
Leszek Cudera
