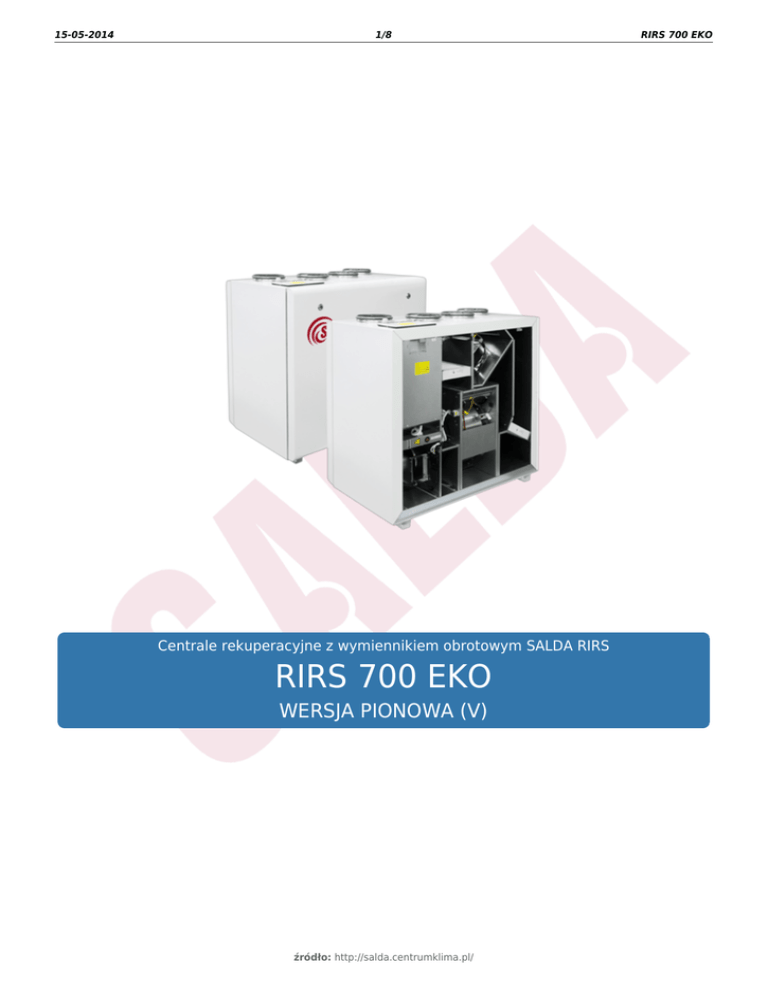

Centrale rekuperacyjne z wymiennikiem obrotowym SALDA RIRS
RIRS 700 EKO
WERSJA PIONOWA (V)
źródło: http://salda.centrumklima.pl/
RIRS 700 EKO
15-05-2014
2/8
Opis
Centrale wentylacyjne RIRS EKO wyposażone są w wydajny obrotowy wymiennik ciepła.
Jednostki służą do wentylacji domów oraz innych ogrzewanych pomieszczeń.
Ten model produktu może być sterowany za pomocą sterowników TPC, Stouch i Flex.
• Ciche i wydajne wentylatory EC.
• Sprawność wymiennika ciepła: do 74%.
• Zintegrowana nagrzewnica elektryczna lub opcjonalnie wodna.
• Sterowanie przepływem powietrza.
• Niski poziom hałasu.
• Izolacja akustyczna ścian: 50 mm.
• Szybki i łatwy montaż.
• Całkowicie zintegrowany system sterowania typu plug&play.
• Opcjonalny przetwornik CO2, ciśnienia lub przepływu powietrza.
źródło: http://salda.centrumklima.pl/
RIRS 700 EKO
15-05-2014
3/8
RIRS 700 EKO
Dane techniczne
Wersja z nagrzewnicą elektryczną
RIRS 700 VE EKO
Wydajność/spręż
Nagrzewnica
- faza, napięcie
- moc
Wentylatory EC
- wywiew
- nawiew
[m³/h]/[Pa]
750/150
[50Hz/V]
~1, 230
[kW]
- faza, napięcie
[50Hz/V]
- moc/prąd
[kW/A]
0,222/1,80
- prędkość wentylatora
[min-1]
3380
- moc/prąd
[kW/A]
0,216/1,71
- prędkość wentylatora
[min-1]
3380
[kW/A]
2,45/12,31
Sprawność cieplna
Maks. zużycie energii
2,0
~1, 230
74%
Płyta sterująca
PRV V2.2
Klasa filtra wywiewnego
M5
Klasa filtra nawiewnego
F7
Izolacja cieplna
[mm]
Kolor (RAL)
Waga netto
50
9016
[kg]
Zgodność z ERP
104,0
2013; 2015
Eksploatacja
w pomieszczeniu
Stopień ochrony obudowy
IP-34
źródło: http://salda.centrumklima.pl/
15-05-2014
4/8
RIRS 700 EKO
Wersja z nagrzewnicą wodną
RIS 700 VW EKO
Wydajność/spręż
[m³/h]/[Pa]
Nagrzewnica wodna (opcja)
Wentylatory EC
- wywiew
- nawiew
750/150
AVS 250
- faza, napięcie
[50Hz/V]
~1, 230
- moc/prąd
[kW/A]
0,222/1,80
- prędkość wentylatora
[min ]
3380
- moc/prąd
[kW/A]
0,216/1,71
- prędkość wentylatora
[min ]
3380
-1
-1
Sprawność cieplna*
Maks. zużycie energii
74%
[kW/A]
Płyta sterująca
0,45/3,61
PRV V2.2
Klasa filtra wywiewnego
M5
Klasa filtra nawiewnego
F7
Izolacja cieplna
[mm]
Kolor (RAL)
Waga netto
50
9016
[kg]
Zgodność z ERP
104,0
2013; 2015
Eksploatacja
w pomieszczeniu
Stopień ochrony obudowy**
IP-34
źródło: http://salda.centrumklima.pl/
15-05-2014
5/8
RIRS 700 EKO
Charakterystyka akustyczna
Całkowite
Lwa dB(A)
Lwa, dB(A)
125 Hz
250 Hz
500 Hz
1 kHz
2 kHz
4 kHz
8 kHz
Wlot
76
67
69
70
69
68
63
62
Wylot
63
52
60
58
47
44
38
35
Do otoczenia
55
47
50
49
44
43
39
39
Pomiar przy 755 m³/h, 152 Pa
Wydajność/spręż - wartości mierzone w punkcie pracy.
Sprawność cieplna obliczana zgodnie z normą EN 13141-7.
Dla temperatur niższych niż zalecane należy użyć nagrzewnicy wstępnej, by zapewnić zrównoważoną eksploatację.
Poziomy mocy akustycznej zostały ustalone zgodnie z normą DIN 45635 i/lub ISO 3744 w odległości 1 m od urządzenia.
źródło: http://salda.centrumklima.pl/
15-05-2014
6/8
RIRS 700 EKO
Wymiary
W
L
H
ØD
H1
F
1100 mm 655 mm 980 mm 250 mm 40 mm 40 mm
źródło: http://salda.centrumklima.pl/
15-05-2014
7/8
Schematy funkcyjne
Wersja z nagrzewnicą elektryczną
A - powietrze zewnętrzne
B - powietrze nawiewane
C - powietrze wywiewane
D - powietrze odprowadzane na zewnątrz
IV - wentylator wywiewny
PV - wentylator nawiewny
RR - obrotowy wymiennik ciepła
R - silnik obrotowego wymiennika ciepła
KE - nagrzewnica elektryczna
PF - filtr nawiewny
IF - filtr wyciągowy
TJ - czujnik temperatury powietrza nawiewanego
TL - czujnik temperatury powietrza zewnętrznego
źródło: http://salda.centrumklima.pl/
RIRS 700 EKO
15-05-2014
8/8
Wersja pozioma z nagrzewnicą wodną
A - powietrze zewnętrzne
B - powietrze nawiewane
C - powietrze wywiewane
D - powietrze odprowadzane na zewnątrz
AVS - nagrzewnica montowana na kanale (opcja)
IV - wentylator wywiewny
PV - wentylator nawiewny
RR - obrotowy wymiennik ciepła
R - silnik obrotowego wymiennika ciepła
PF - filtr nawiewny
IF - filtr wyciągowy
TJ - czujnik temperatury powietrza nawiewanego
TL - czujnik temperatury powietrza zewnętrznego
M6 - dodatkowy zawór mieszający i siłownik (opcja)
T1 - termostat przeciwzamrożeniowy
TV - czujnik przeciwzamrożeniowy
DTJ - czujnik wilgotności i temperatury
