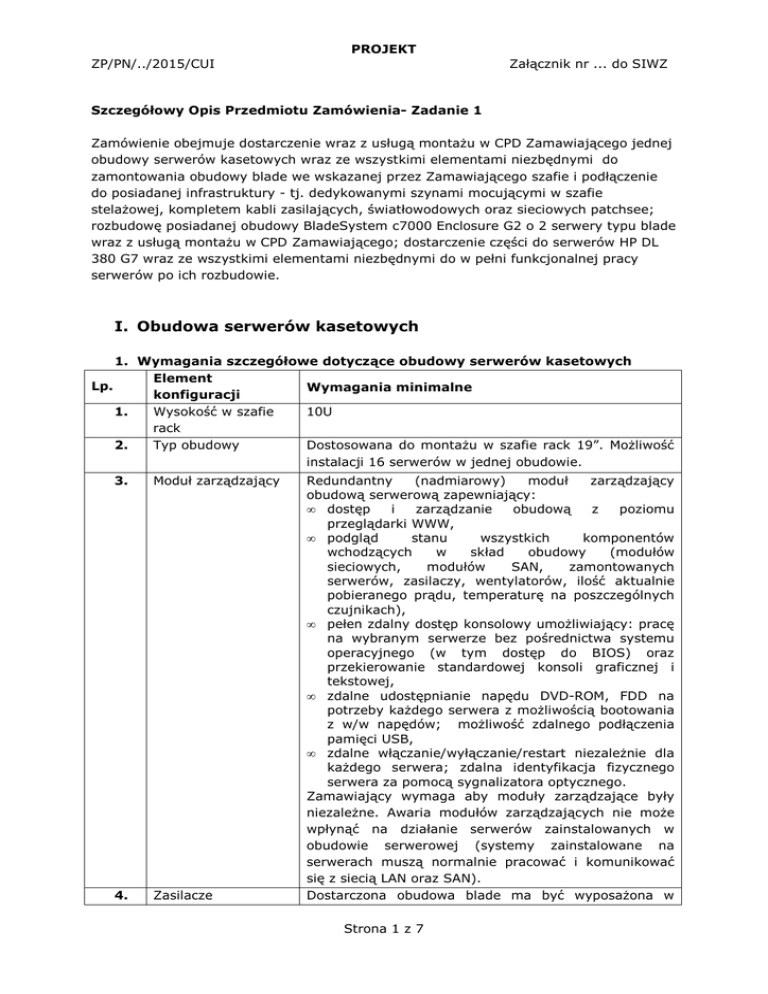

Załącznik nr 1 do projektu umowy na zadanie nr 1

PROJEKT
ZP/PN/../2015/CUI
Załącznik nr ... do SIWZ
Szczegółowy Opis Przedmiotu Zamówienia- Zadanie 1
Zamówienie obejmuje dostarczenie wraz z usługą montażu w CPD Zamawiającego jednej
obudowy serwerów kasetowych wraz ze wszystkimi elementami niezbędnymi do
zamontowania obudowy blade we wskazanej przez Zamawiającego szafie i podłączenie
do posiadanej infrastruktury - tj. dedykowanymi szynami mocującymi w szafie
stelażowej, kompletem kabli zasilających, światłowodowych oraz sieciowych patchsee;
rozbudowę posiadanej obudowy BladeSystem c7000 Enclosure G2 o 2 serwery typu blade
wraz z usługą montażu w CPD Zamawiającego; dostarczenie części do serwerów HP DL
380 G7 wraz ze wszystkimi elementami niezbędnymi do w pełni funkcjonalnej pracy
serwerów po ich rozbudowie.
I. Obudowa serwerów kasetowych
1. Wymagania szczegółowe dotyczące obudowy serwerów kasetowych
Element
Lp.
Wymagania minimalne
konfiguracji
1.
Wysokość w szafie
10U
rack
2.
Typ obudowy
Dostosowana do montażu w szafie rack 19”. Możliwość
instalacji 16 serwerów w jednej obudowie.
3.
Moduł zarządzający
4.
Zasilacze
Redundantny
(nadmiarowy)
moduł
zarządzający
obudową serwerową zapewniający:
• dostęp
i
zarządzanie
obudową
z
poziomu
przeglądarki WWW,
• podgląd
stanu
wszystkich
komponentów
wchodzących
w
skład
obudowy
(modułów
sieciowych,
modułów
SAN,
zamontowanych
serwerów, zasilaczy, wentylatorów, ilość aktualnie
pobieranego prądu, temperaturę na poszczególnych
czujnikach),
• pełen zdalny dostęp konsolowy umożliwiający: pracę
na wybranym serwerze bez pośrednictwa systemu
operacyjnego (w tym dostęp do BIOS) oraz
przekierowanie standardowej konsoli graficznej i
tekstowej,
• zdalne udostępnianie napędu DVD-ROM, FDD na
potrzeby każdego serwera z możliwością bootowania
z w/w napędów; możliwość zdalnego podłączenia
pamięci USB,
• zdalne włączanie/wyłączanie/restart niezależnie dla
każdego serwera; zdalna identyfikacja fizycznego
serwera za pomocą sygnalizatora optycznego.
Zamawiający wymaga aby moduły zarządzające były
niezależne. Awaria modułów zarządzających nie może
wpłynąć na działanie serwerów zainstalowanych w
obudowie serwerowej (systemy zainstalowane na
serwerach muszą normalnie pracować i komunikować
się z siecią LAN oraz SAN).
Dostarczona obudowa blade ma być wyposażona w
Strona 1 z 7
PROJEKT
ZP/PN/../2015/CUI
5.
Jednostka
dystrybucji mocy
6.
Wentylatory
7.
Łączność LAN
8.
Łączność SAN
9.
Miejsce na
dodatkowe moduły
Zarządzanie i
obsługa
10.
11.
Dodatkowe
wymagania
Załącznik nr ... do SIWZ
komplet redundantnych zasilaczy typu Hot Plug
(wszystkie gniazda zasilaczy w obudowie muszą być
obsadzone zasilaczami). System zasilania musi być
zdolny do obsługi następujących typów awarii:
Awaria połowy z zainstalowanych zasilaczy
pracujących w układzie nadmiarowym.
- W przypadku gdy zasilacze są podłączone do 2
obwodów zasilania i jeden z obwodów źródła zasilania
ulegnie awarii to wymagane jest ciągłe dostarczenie
mocy niezbędnej do zasilenia obudowy w pełni
obsadzonej serwerami.
Minimum 2 jednostki dystrybucji mocy z możliwością
montażu w szafie rack 19” w poziomie(zajętość 1U).
Maksymalne natężenie prądu 32A, napięcie wejściowe
200-240V, wyjście PDU 7,3kVA, 4 wyjścia IEC C-19
Nadmiarowy (redundantny) system chłodzenia typu
hot-swap (z możliwością wymiany wentylatorów
podczas pracy), zapewniający chłodzenie obudowy w
pełni obsadzonej serwerami i wszystkimi dodatkowymi
komponentami. Obudowa powinna być wyposażona w
komplet wentylatorów chłodzących (wszystkie gniazda
wentylatorów w obudowie muszą być obsadzone
wentylatorami).
Minimum 2 moduły sieci LAN eliminujące pojedynczy
punkt awarii od strony sieci LAN (szczegółowo opisane
w punkcie 2 „Moduły sieci LAN”).
Minimum 2 moduły sieci SAN eliminujące pojedynczy
punkt awarii od strony sieci SAN (szczegółowo opisane
w punkcie 3 „Moduły sieci SAN”).
Obudowa
powinna
mieć
możliwość
montażu
dodatkowych modułów sieci LAN lub SAN.
Komplet licencji pozwalający na montaż maksymalnej
ilości serwerów, na przejęcie konsoli graficznej serwera
przez sieć dla wszystkich 16 slotów serwerowych. Inne
niezbędne licencje potrzebne do prawidłowego i w pełni
funkcjonalnego działania serwerów. Zgodność z HP
Insight Management 7.2 wykorzystywanym przez
Zamawiającego jako bazę CMDB zgodnie z polityką
ISO20000.
Dostarczona obudowa serwerów kasetowych musi
być w pełni kompatybilna z posiadaną już przez
Zamawiającego obudową blade HP BladeSystem
c7000 Enclosure G2. Ponadto obudowa musi
umożliwiać montaż w niej posiadanych już przez
Zamawiającego serwerów blade HP BL460C G7,
HPBL460C G8, HP BL460C G9.
Zamawiający
wymaga
zamontowania
obudowy
serwerowej we wskazanej przez Zamawiającego szafie
RACK ze szczególną dbałością o ułożenie kabli i
porządek w szafie RACK. Tam gdzie zajdzie potrzeba
należy
ułożyć
kable
zasilające,
sieciowe
i
światłowodowe, pospinać je opaskami rzepowymi.
Strona 2 z 7
PROJEKT
ZP/PN/../2015/CUI
12.
Gwarancja i wsparcie
techniczne
Załącznik nr ... do SIWZ
Długość kabli ma zostać dobrana tak, aby w szafie nie
było zbyt dużych nadmiarów kabli światłowodowych
oraz kabli LAN. Zamawiający wymaga opisania kabli
światłowodowych oraz sieciowych wg wytycznych, które
przekaże podczas montażu.
Gwarancja
na
obudowę
blade
oraz
wszystkie
komponenty w niej zamontowane powinna być na okres
36 miesięcy on-site, z czasem reakcji nie dłuższym niż
następnego dnia roboczego od zgłoszenia usterki lub
awarii. Przez rozpoczęcie akcji serwisowej rozumie się
potwierdzenie przyjęcia zgłoszenia (potwierdzenie
mailowe/faksem/telefoniczne
poprzez
podanie
nr
zgłoszenia przez Wykonawcę) lub osobiste przybycie
pracownika Wykonawcy na miejsce usterki lub awarii –
certyfikowanego
specjalisty,
przewidzianego
do
realizacji zadania, posiadającego certyfikat producenta
sprzętu.
Wykonawca zobowiązuje się usunąć usterki i awarie
oraz przywrócić pełną sprawność i funkcjonalność
dostarczonego sprzętu.
2. Wymagania szczegółowe dotyczące modułów sieci LAN do obudowy
serwerów kasetowych
Lp.
Wymaganie
1.
2 moduły pracujące w technologii minimum 40Gbs Ethernet z możliwością
zamontowania w obudowie blade w sposób eliminujący pojedynczy punkt awarii.
2.
Moduły sieciowe muszą być certyfikowane do pracy z obudową serwerową przez
producenta obudowy.
3.
Możliwość konfiguracji 8 portów zewnętrznych w każdym module obudowy do
podłączenia zarówno sieci LAN jak i sieci SAN (po zastosowaniu odpowiedniej
wkładki SFP+).
4.
Urządzenia te muszą umożliwiać agregację wychodzących połączeń LAN w
obrębie pojedynczego modułu, muszą umożliwiać wyprowadzenie sygnałów LAN
z obudowy serwerowej z zachowaniem redundancji połączeń.
5.
Każdy moduł musi posiadać minimum 16 portów wewnętrznych minimum
10/20Gbs do podłączenia serwerów kasetowych. Każdy serwer musi być
podłączony jednym portem minimum 10 Gbs do jednego modułu, drugim
portem minimum 10 Gbs do drugiego modułu sieciowego.
6.
Każdy moduł musi posiadać minimum 8 zewnętrznych portów LAN SFP+ 10Gbs
umożliwiających podłączenie obudowy do przełączników sieci LAN w serwerowni.
7.
Każdy moduł musi posiadać minimum 4 porty QSFP+ mające możliwość
konfiguracji do pracy jako jedno połączenie 40Gbs lub 4x10Gbs
8.
Wraz z każdym modułem sieciowym Wykonawca zobowiązany jest dostarczyć
minimum 4 wkładki SFP+ 10Gbs jednomodowe, krótkodystansowe (minimalny
dystans 300m) i 1 wkładkę SFP RJ45, 1Gbs (łącznie 8 wkładek 10Gbit oraz 2
wkładki 1Gbit).
9.
Z poziomu zarządzania modułami sieciowymi musi być możliwość utworzenia
konfiguracji sieciowej dla poszczególnych serwerów w postaci profili sieciowych
przypisywanych zatokom serwerowym. Dla każdego serwera musi być
Strona 3 z 7
PROJEKT
ZP/PN/../2015/CUI
10.
11.
12.
13.
14.
Załącznik nr ... do SIWZ
możliwość podziału łącznego pasma na poszczególne karty sieciowe.
Wymaganiem zamawiającego jest, aby dla każdego serwera była możliwość
utworzenia do 8 kart sieciowych. Jeżeli oferowane przez danego producenta
moduły mają lub będą miały możliwość tworzenia większej ilości kart sieciowych
to zamawiający dopuszcza takie rozwiązanie.
Wymaganiem zamawiającego jest aby moduły sieciowe miały możliwość:
obsługi sieci VLAN, obsługę portów trunk, obsługę agregacji IEEE 802.3ad na
portach wyprowadzających sygnał na zewnątrz obudowy. Dla wewnętrznych
połączeń do serwerów Zamawiający wymaga obsługi sieci VLAN.
Wymaganiem Zamawiającego jest aby dla poszczególnych sieci VLAN była
możliwość ograniczenia pasma (chodzi o ustawienie przepustowości
maksymalnej i minimalnej dla określonej sieci VLAN). Ustawienie wartości
minimalnej powinno musi wiązać się z zarezerwowaniem określonego pasma dla
wybranej sieci VLAN.
Moduł sieciowy musi umożliwiać skonfigurowanie poszczególnych połączeń
obudowy w taki sposób, aby wypięcie kabla sieciowego powodowało
powiadomienie serwera o odpiętym kablu sieciowym (serwer musi dostać i
zalogować informację o wypiętym kablu sieciowym (widoczny brak połączenia z
poziomu systemu operacyjnego)). System powinien zasygnalizować
brak
połączenia sieciowego jeżeli wszystkie połączenia sieciowe "obudowa - sieć LAN"
skonfigurowane do obsługi określonej sieci zostaną odpięte.
W przypadku odpięcia tylko połowy połączeń skonfigurowanych redundantnie
serwer musi działać normalnie, informacja o problemach z siecią musi być
widoczna z poziomu oprogramowania zarządzającego modułem sieciowym.
Zarządzanie modułem LAN musi odbywać się za pomocą strony WWW,
wymaganiem zamawiającego jest to, żeby konfigurację portów oraz innych
ustawień modułu sieciowego wykonywać na jednym module. Po zapisaniu
ustawień muszą się one zreplikować na drugi moduł sieciowy. Wymiana danych
musi odbywać się w trybie online bez przerywania pracy modułów sieciowych.
W konsoli zarządzającej obudowy musi być link to wejścia na konsolę
zarządzającą modułem sieciowym lub musi być możliwość bezpośredniej
konfiguracji modułu sieciowego.
Moduł sieciowy musi mieć możliwość wgrywania nowych wersji firmware w
trybie online.
3. Wymagania szczegółowe dotyczące modułów sieci SAN do obudowy
serwerów kasetowych
Lp.
Wymaganie
1.
2 moduły sieci SAN działające w technologii 16Gbs z możliwością zamontowania
w obudowie blade w sposób eliminujący pojedynczy punkt awarii w sieci SAN.
2.
Moduły sieci SAN muszą być certyfikowane do pracy z obudową serwerową
przez producenta obudowy.
3.
Moduły sieci SAN muszą być w pełni kompatybilne z siecią SAN (konfiguracja
zoningu, konfiguracja sieci fabric muszą ściągać się z innych przełączników w
poszczególnych sieciach fabric), musi być zapewniona możliwość agregacji
portów w jedno połączenie o większej przepustowości. Moduł przełącznika FC
musi zapewniać mechanizmy Fabric Vision, ISL Trunking, Advanced
Performance Monitoring, Fabric Watch.
Strona 4 z 7
PROJEKT
ZP/PN/../2015/CUI
4.
5.
6.
7.
8.
9.
10.
II.
Załącznik nr ... do SIWZ
Każdy moduł musi posiadać minimum 16 portów wewnętrznych, o prędkości
minimum 16 Gbs, do podłączenia serwerów kasetowych. Każdy serwer musi
mieć możliwość podłączenia jednym interfejsem SAN do jednego modułu,
drugim interfejsem do drugiego. Wszystkie porty wewnętrzne do podłączenia
serwerów muszą być aktywne i umożliwiać podłączenie serwera.
Każdy moduł musi posiadać minimum 12 portów zewnętrznych, o prędkości
minimum 16 Gbs do wyprowadzenia sygnału sieci SAN na zewnątrz obudowy.
Każdy moduł musi mieć aktywnych (gotowych do pracy), obsadzonych
wkładkami FC minimum 4 porty zewnętrzne. Porty muszą być obsadzone
wkładami o prędkości minimum 16Gbs, wielomodowymi, krótkodystansowymi
(łącznie 8 wkładek SAN 16Gbs).
Wkładki SAN zamontowane w portach zewnętrznych muszą być, nowe, objęte
gwarancją producenta, oryginalne, certyfikowane przez producenta modułu
sieciowego do pracy w sieci SAN. Wkładki nie mogą powodować utraty
gwarancji i wsparcia technicznego na moduły sieci SAN.
Montaż dodatkowego serwera nie może wiązać się z koniecznością dokupowania
licencji dla modułu SAN.
Za pomocą portów zewnętrznych musi być możliwość podłączenia obudowy do
sieci SAN (moduł SAN musi obsługiwać połączenia między przełącznikami SAN),
jak również musi być możliwość podłączania do modułu SAN urządzeń
zewnętrznych (np. macierzy dyskowej).
Moduł musi mieć możliwość obsługi obydwu trybów jednocześnie.
Zarządzanie modułem musi być możliwe zarówno za pomocą strony WWW jak
również za pomocą konsoli SSH. Konfiguracja sieci fabric (np. nowy alias, zona,
lub zmiana w konfiguracji sieci fabric) wprowadzona na module zamontowanym
w obudowie musi rozpropagować się na inne przełączniki działające w sieci SAN
(w danej sieci fabric)
W konsoli zarządzającej obudowy musi być link to wejścia na konsolę
zarządzającą modułem sieciowym lub musi być możliwość bezpośredniej
konfiguracji modułu sieciowego.
Moduł sieci SAN musi mieć możliwość wgrywania nowych wersji firmware w
trybie online.
Serwery intel-based typu blade
4. 2 serwery intel-based typu blade
Rozbudowa posiadanej obudowy BladeSystem c7000 Enclosure G2 o serwery typu
blade wraz z usługą montażu w CPD Zamawiającego, które spełniają poniższe
wymagania
Element
Lp.
Wymagania minimalne
konfiguracji
1.
Procesor
Procesor dwunastordzeniowy klasy x86 - 64 bity o
częstotliwości minimum 2,3GHz
2.
3.
Liczba procesorów
Pamięć operacyjna
4.
Dysk twardy
Minimum 2
Minimum 192 GB RDIMM w kościach minimum 16GB
(12x16GB) DDR4 2133MHz
2 dyski SAS 146GB typu Hot Swap, SAS, 15000
obr./min.
Strona 5 z 7
PROJEKT
ZP/PN/../2015/CUI
5.
Kontroler
6.
7.
8.
Karty sieciowe (LAN)
Karty HBA FC
Wspierane systemy
operacyjne
Zarządzanie I
obsługa techniczna
9.
10.
Gwarancja i wsparcie
techniczne
11.
Inne
Załącznik nr ... do SIWZ
Kontroler macierzowy SAS wyposażony w pamięć cache
1GB
oraz
podtrzymywanie
zawartości
pamięci,
zapewniający obsługę RAID 0/1
Minimum 2 Interfejsy sieciowe 20GbE
Minimum jedna dwuportowa karta HBA FC 16Gb/s
Microsoft Windows Server, RHEL, VMware vSphere
Serwer musi być wyposażony w kartę zdalnego
zarządzania (konsoli) pozwalającą na: włączenie,
wyłączenie
i
restart
serwera,
podgląd
logów
sprzętowych serwera i karty, przejęcie pełnej konsoli
tekstowej serwera niezależnie od jego stanu (także
podczas startu, restartu OS). Funkcjonalność przejęcia
zdalnej konsoli graficznej i podłączania wirtualnych
napędów CD/DVD/ISO i FDD. Możliwość integracji z
Active
Directory
np.
uwierzytelnianie
kontem
domenowym
do
konsoli
zdalnego
zarządzania.
Rozwiązanie sprzętowe, niezależne od systemów
operacyjnych. Licencja na wszystkie wymienione
funkcjonalności ma być dostarczona wraz z serwerami.
Licencja na te usługi musi być wieczysta (nie testowa) i
musi posiadać możliwość wykorzystania dla środowiska
produkcyjnego.
Zgodność
z
HP
Insight
Management
7.2
wykorzystywanym przez Zamawiającego jako bazę
CMDB zgodnie z polityką ISO20000.
Gwarancja na serwer na okres 36 miesięcy on-site, z
czasem reakcji nie dłuższym niż następnego dnia
roboczego od zgłoszenia usterki lub awarii. Przez
rozpoczęcie akcji serwisowej rozumie się potwierdzenie
przyjęcia
zgłoszenia
(potwierdzenie
mailowe/faksem/telefoniczne poprzez podanie nr
zgłoszenia przez Wykonawcę) lub osobiste przybycie
pracownika Wykonawcy na miejsce usterki lub awarii –
certyfikowanego
specjalisty,
przewidzianego
do
realizacji zadania, posiadającego certyfikat producenta
sprzętu.
Wykonawca zobowiązuje się usunąć usterki i awarie
oraz przywrócić pełną sprawność i funkcjonalność
dostarczonego sprzętu.
Ze
względu
na
posiadaną
obudowę
HP
BladeSystem
c7000,
wymagane
jest
aby
oferowane serwery umożliwiały montaż w tej
obudowie, posiadały po instalacji pełne wsparcie
producenta obudowy oraz były kompatybilne z
posiadanym sprzętem.
Strona 6 z 7
PROJEKT
ZP/PN/../2015/CUI
Załącznik nr ... do SIWZ
III. Części do rozbudowy serwerów
5. Części do rozbudowy 2 serwerów HP DL 380 G7
Zestaw musi zawierać niezbędne komponenty umożliwiające podłączenie
zamawianych części serwera oraz zapewnić ich pełną funkcjonalność np. kable
łączące kontroler dyskowy z klatką dyskową, pamięć cache i baterię do kontrolera.
W przypadku niedostępności elementów z tabeli poniżej punkt 3, 4 lub 5 w ofercie
handlowej producenta sprzętu, dopuszczamy złożenie oferty na sprzęt
używany/regenerowany/refabrykowany z krótszą niż ogólnie wymagana
gwarancją – prosimy jednak o zaznaczenie tego w ofercie wraz z długością
obowiązywania gwarancji na poszczególne elementy.
Lp.
1.
Element
konfiguracji
Dysk twardy
2.
Dysk twardy
3.
Klatka dyskowa
4.
Kontroler
5.
Karta HBA FC
Wymagania minimalne
4 x HP 146GB 6G SAS 15K rpm SFF (2.5-inch) Dual Port
Enterprise
6 x HP 300GB 6G SAS 15K rpm SFF (2.5-inch) Hot Plug
Enterprise
2 x HP DL380 G6 8 Small Form Factor (SFF) Drive Cage
Kit; NOTE: Supports the HP ProLiant DL380 G7 server.
2 x HP Smart Array P410/1G FBWC 2-ports Int PCIe x8
SAS Controller
2 x HP 82Q 8Gb 2-port PCIe Fibre Channel Host Bus
Adapter
Strona 7 z 7
