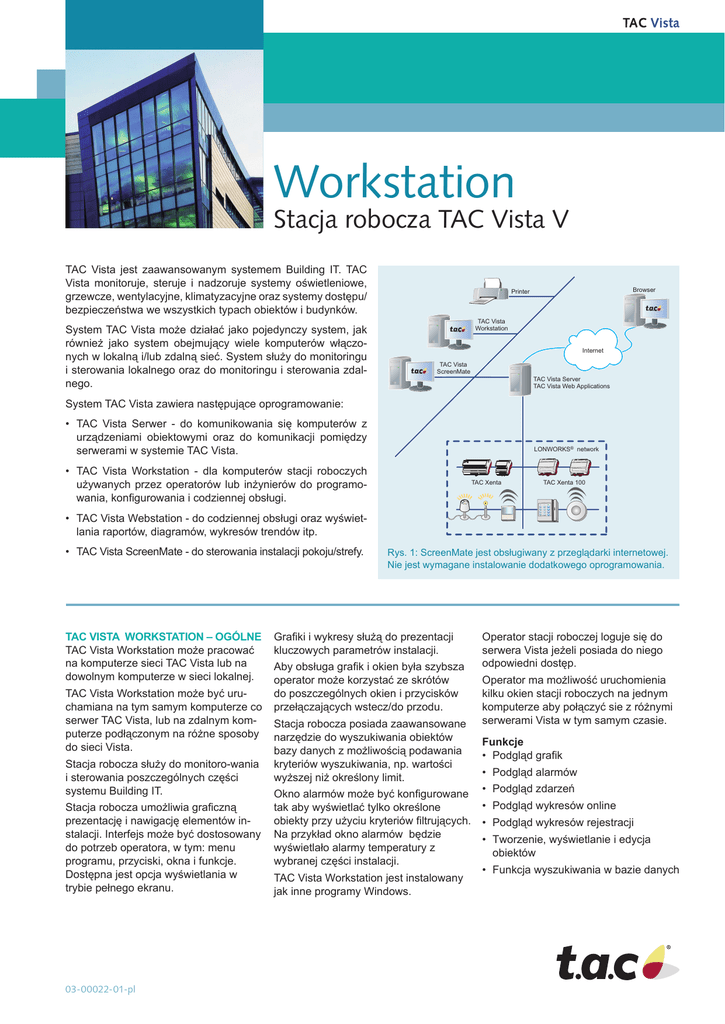

Workstation

Workstation
Stacja robocza TAC Vista V
TAC Vista jest zaawansowanym systemem Building IT. TAC
Vista monitoruje, steruje i nadzoruje systemy oświetleniowe,
grzewcze, wentylacyjne, klimatyzacyjne oraz systemy dostępu/
bezpieczeństwa we wszystkich typach obiektów i budynków.
System TAC Vista może działać jako pojedynczy system, jak
również jako system obejmujący wiele komputerów włączonych w lokalną i/lub zdalną sieć. System służy do monitoringu
i sterowania lokalnego oraz do monitoringu i sterowania zdalnego.
Browser
Printer
TAC Vista
Workstation
Internet
TAC Vista
ScreenMate
TAC Vista Server
TAC Vista Web Applications
System TAC Vista zawiera następujące oprogramowanie:
• TAC Vista Serwer - do komunikowania się komputerów z
urządzeniami obiektowymi oraz do komunikacji pomiędzy
serwerami w systemie TAC Vista.
LONWORKS® network
• TAC Vista Workstation - dla komputerów stacji roboczych
używanych przez operatorów lub inżynierów do programowania, konfigurowania i codziennej obsługi.
TAC Xenta
TAC Xenta 100
• TAC Vista Webstation - do codziennej obsługi oraz wyświetlania raportów, diagramów, wykresów trendów itp.
• TAC Vista ScreenMate - do sterowania instalacji pokoju/strefy.
TAC Vista workstation – ogólne
TAC Vista Workstation może pracować
na komputerze sieci TAC Vista lub na
dowolnym komputerze w sieci lokalnej.
TAC Vista Workstation może być uruchamiana na tym samym komputerze co
serwer TAC Vista, lub na zdalnym komputerze podłączonym na różne sposoby
do sieci Vista.
Stacja robocza służy do monitoro-wania
i sterowania poszczególnych części
systemu Building IT.
Stacja robocza umożliwia graficzną
prezentację i nawigację elementów instalacji. Interfejs może być dostosowany
do potrzeb operatora, w tym: menu
programu, przyciski, okna i funkcje.
Dostępna jest opcja wyświetlania w
trybie pełnego ekranu.
03-00022-01-pl
Rys. 1: ScreenMate jest obsługiwany z przeglądarki internetowej.
Nie jest wymagane instalowanie dodatkowego oprogramowania.
Grafiki i wykresy służą do prezentacji
kluczowych parametrów instalacji.
Aby obsługa grafik i okien była szybsza
operator może korzystać ze skrótów
do poszczególnych okien i przycisków
przełączających wstecz/do przodu.
Stacja robocza posiada zaawansowane
narzędzie do wyszukiwania obiektów
bazy danych z możliwością podawania
kryteriów wyszukiwania, np. wartości
wyższej niż określony limit.
Okno alarmów może być konfigurowane
tak aby wyświetlać tylko określone
obiekty przy użyciu kryteriów filtrujących.
Na przykład okno alarmów będzie
wyświetlało alarmy temperatury z
wybranej części instalacji.
TAC Vista Workstation jest instalowany
jak inne programy Windows.
Operator stacji roboczej loguje się do
serwera Vista jeżeli posiada do niego
odpowiedni dostęp.
Operator ma możliwość uruchomienia
kilku okien stacji roboczych na jednym
komputerze aby połączyć sie z różnymi
serwerami Vista w tym samym czasie.
Funkcje
• Podgląd grafik
• Podgląd alarmów
• Podgląd zdarzeń
• Podgląd wykresów online
• Podgląd wykresów rejestracji
• Tworzenie, wyświetlanie i edycja
obiektów
• Funkcja wyszukiwania w bazie danych
Workstation - obsługa alarmów
Alarmy - Informacje ogólne
Alarmy mogą być wyświetlane w jednym
lub wielu oknach alarmów. W oknie
alarmów alarmy mogą być filtrowane w
zależności od: typu, priorytetu, stanu itp.
Standardowo okno alarmów dzieli alarmy
na sekcje w zależności od stanu alarmów:
• Niepotwierdzone
• Potwierdzone
• Nieaktywne, niepotwierdzone
Poszczególne sekcje są wyświetlane w
różnych kolorach. Operator może zdefiniować własne kolory tekstu alarmu i tła.
Kolorami domyślnymi są:
• Alarm niepotwierdzony (czarny tekst
na czerwonym tle)
• Alarm potwierdzony (czarny tekst na
zielonym tle)
• Alarm nieaktywny, niepotwierdzony
(czarny tekst na żółtym tle).
Nowe alarmy są sortowane do poszczególnych sekcji, następnie sortowane
w zależności od priorytetu lub czasu,
w zalezności od kryteriów wybranych
przez operatora.
Po uruchomieniu TAC Vista na komputerze, po prawej stronie paska zadań
Microsoft Windows wyświetlana jest
ikona alarmów.
Przy potwierdzaniu alarmów można
wprowadzić wymóg stosowania podpisu
elektronicznego. Przy potwierdzeniu
alarmu operator podaje wtedy przyczynę
alarmu oraz wybiera działanie jakie ma
podjąć, może również wprowadzić swój
komentarz. Wprowadzone informacje
są zapisywane w dzienniku zdarzeń
systemu.
Teksty alarmu i atrybuty
Dla każdego alarmu operator może
zdefiniować unikalną treść, opisującą
przyczynę alarmu oraz co w danej sytuacji należy zrobić.
Możliwe jest również zdefiniowanie
treści dla alarmu nieaktywnego.
Alarmy mają możliwość zdefiniowania
atrybutów dotyczących zamiany kolorów
oraz sygnału dźwiękowego.
Akustyczna i optyczna suma alarmów
może zostać określona zgodnie z ich
priorytetami. Akustyczna suma alarmów
jest aktywowana gdy wystąpią alarmy o
określonym priorytecie. Optyczna suma
alarmów jest aktywowana przez cały
czas występowania niepotwierdzonych
alarmów o określonym priorytecie.
Wyświetlanie
Razem z alarmem w oknie alarmów
moga być wyświetlone dodatkowe informacje (jeżeli są powiązane):
• Grafika (powiązana grafika może
zostać wyświetlona automatycznie lub
ręcznie przez operatora).
• Raporty i diagramy (powiązany raport
jest auaktualniany bieżącymi wartościami celem przedstawienia stanu
instalacji w momencie alarmu).
• Wykres rejestracji (powiązany wykres
rejestracji wielkości mającej związek z
alarmem).
• Plik notatnika (z opisem alarmu i opisem działania jakie operator powinien
podjąć).
Blokowanie alarmów
Obsługa alarmów daje możliwość
blokowania poszczególnych alarmów.
Funkcja ta jest przydatna na przykład w
przypadku naprawy instalacji, gdy obsługa spodziewa się wyzwolenia jednego
lub większej liczby alarmów.
Zablokowane alarmy są umieszczane w
oddzielnym oknie alarmów.
Drukowanie alarmów
Kompletna lista alarmów może zostać
wydrukowana do późniejszego wglądu.
Inne funkcje alarmów
Operator może wprowadzić czasowe
opóźnienie aby zapobiec wyzwalaniu
alarmów powodowanych chwilowymi
przekroczeniami wartości maksymalnych.
Możliwa jest kontrola wyświetlania alarmów tak, by użytkownicy/grupy mogli
widzieć tylko te alarmy, które dotyczą ich
zadań/zakresu odpowiedzialności.
Operator może potwierdzać alarmy przy
pomocy myszy lub klawisza funkcyjnego. Gdy alarm zostaje potwierdzony,
odpowiedni wiersz w oknie alarmów na
monitorze zmienia kolor.
TAC Vista gromadzi alarmy w kolejce
alarmów. Kolejka alarmów sortuje je
zgodnie z tym, czy został on potwierdzony, skasowany lub nie; lub zgodnie z
nadanym priorytetem lub czasem.
Workstation – Grafiki
Grafiki
TAC Vista oferuje zorientowany obiektowo, graficzny interfejs operatora dla
codziennej obsługi instalacji.
Grafiki ilustrują instalacje i zapewniają
ich proste wizualizację.
Grafiki tworzone są przy użyciu Edytora
Grafiki dla TAC Vista.
Grafiki przedstawiające obiekt
Grafiki przedstawiające dany obiekt
posiadają strukturę hierarchiczną stworzoną poprzez łączenie jednej grafiki z
drugą przy pomocy obszarów łączenia.
W obrębie zdefiniowanej struktury grafik
operator może poruszać się pomiędzy
oknem głównym i planami budynków,
pięter, pokoi, central wentylacyjnych lub
innych instalacji.
Prezentacja
Operator monitoruje, kontroluje i nadzoruje urządzenia przeglądając grafiki.
Operator może przeglądać różne grafiki, zmieniać programy czasowe oraz
zmieniać wartości i stany. (W TAC Vista
istnieje możliwość wykorzystania 3-wymiarowych symboli i prostokątów).
Wybrana grafika może zostać powiązana z alarmem; w przypadku pojawienia się alarmu operator może wybrać
wyświetlenie powiązanej grafiki.
Stany alarmów mogą być wyświetlane
na grafice, np. w postaci napisów.
Grafiki mogą byś powiększane i przesuwane.
Workstation – zdarzenia
Event Viewer (przeglądarka zdarzeń)
wyświetla bieżący dziennik zdarzeń
Dla każdego zdarzenia wyświetlane są
w kolumnach informacje takie jak np.
typ zdarzenia (alarm, zmiana obiektu,
komenda), data i czas, ID i typ obiektu,
ID lub nazwa użytkownika, typ alarmu,
typ komendy, itp.
Możliwe jest filtrowanie wyświetlanych
zdarzeń, poprzez podanie kryteriów dla
okresów daty/czasu, typów zdarzeń,
nazw obiektów, kategorii, priorytetów, itp.
Istnieje możliwość wyświetlania tylko
wybranych kolumn, oraz zmiany ich
kolejności na liście zdarzeń.
Dodatkowo, lista może być sortowana w
kolejności rosnącej lub malejącej przez
kliknięcie na kolumnie.
Zawartość okna zdarzeń może być
wydrukowanana na dowolnej drukarce
obsługiwanej przez Microsoft Windows.
Event Viewer posiada funkcję podglądu
wydruku.
Użytkownik ma możliwość otwierania
kilku okien zdarzeń oraz ich indywidualnego filtrowania.
03-00022-01-pl
Workstation – wykresy
Trend View może wyświetlać wykresy
online lub wykresy rejestracji.
Wykresy online prezentują na bieżąco
wybrane wartości. Wykresy rejestracji
wyświetlają wcześniej zarejestrowane
wartości.
strony Web Serwera xenta
W przypadku gdy system TAC Vista do
komunikacji z siecią LonWorks, lub innymi sieciami komunikacyjnymi wykorzystuje Serwery Xenta, strony internetowe
Serwera są dostępne z poziomu stacji
roboczej TAC Vista.
Wykresy online służą do szybkiego, bieżącego monitoringu wielkości. Operator
może za pomocą myszy przeciągać
punkty np. z grafiki, aby je rejestrować
na wykresie.
Zgromadzone dane są prezentowane w
postaci krzywych dynamicznych. Krzywe
dla różnych wielkości mogą być wyświetlane w różnych kolorach.
DANE TECHNICZNE – TAC Vista workstation
Wymagania środowiskowe dla wszystkich urządzeń
Temperatura otoczenia . . . . . . . . . . . . . . . . . . 16 °C do 32 °C
Wilgotność względna . . . . . . . . . . . . . 8–80%, bez kondensacji
Numery katalogowe
Workstation . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0-008-8220
Workstation – uaktualnienie . . . . . . . . . . . . . . . . . 0-008-8320
Workstation – 1-roczna subskrybcja . . . . . . . . . . . 0-008-8420
Systemy operacyjne
. . . Microsoft Windows 2000 Professional (Service Pack 4)
. . . . . . . . Microsoft Windows 2000 Serwer (Service Pack 4)
. . . . . Microsoft Windows XP Professional (Service Pack 2)
. . . . . . . . . . . . . . . . . . . Microsoft Windows Serwer 2003 R2
DANE TECHNICZNE����������
– Grafiki
Liczba kolorów
W grafice . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 16
Czcionki . . . . . . . . . . . . . . . . . . . . . . . . . . Windows i True Type
Formaty grafik
Wymagania sprzętowe
Używane . . . . . . . . . . . . . . . . . . . . . . . . . . . . *.OGC, *.SGR
PC . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Intel Pentium III
Import . . . . . . . . . . . . . *.BMP, *.GIF, *.JPEG, *.PCX lub *.TIF
Częstotliwość zegara . . . . . . . . . . . . . . . 500 MHz lub większa
Liczba grafik . . . . . . . zależnie od pojemności twardego dysku
Zalecany PC . . . . . . . . . . . . . . . . . . . . Intel Pentium IV 2 GHz
Liczba obiektów dynamicznych . . . . . . zależnie od wydajności
Pamięć operacyjna . . . . . . . . . . . . . . . . . . . . . . . . . . > 128 MB
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . komputera
Zalecana pamięć operacyjna . . . . . . . . . . . . . . . . . . 512 MB
Wolne miejsce na dysku twardym po instalacji . . . . . > 300 MB
Wymagania ogólne
Grafika . . . . . . . . . . . . . . . . . . . . . . . . . . Super VGA, 1024x768
Wielkość monitora . . . . . . . . . . . . . . . . . . . . . . 17” lub większy
Drukarki . . . . . dowolna obsługiwana przez Microsoft Windows
CD ROM . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . tak
Mysz . . . . . . . . . . . . . . obsługiwana przez Microsoft Windows
Programy zewnętrzne . . . . . . . . . . Microsoft Excel 2003 / XP
03-00022-01-pl
Copyright © 2006, TAC
All brand names, trademarks and registered trademarks are
the property of their respective owners. Information contained
within this document is subject to change
without notice. All rights reserved.
03-00022-01-pl
TAC Sp. z o.o.
ul. Rzymowskiego 53
02-697 Warszawa
tel: +48 22 313 24 10
fax: +48 22 313 24 11
www.tac.com/pl
