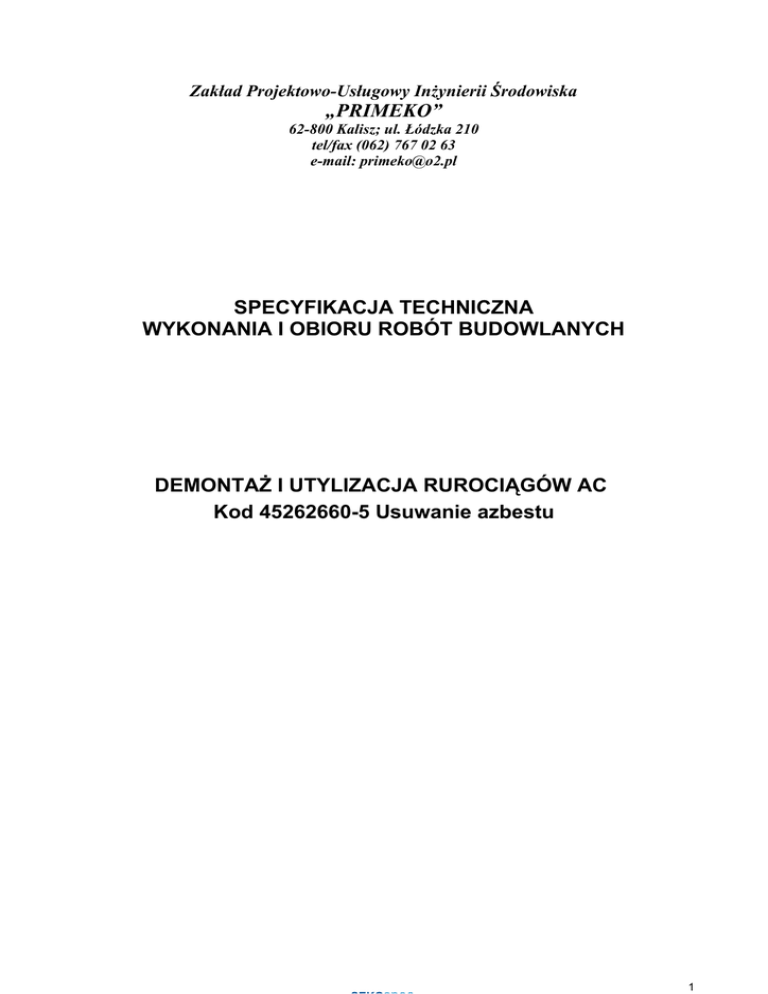

SPECYFIKACJA TECHNICZNA WYKONANIA I OBIORU ROBÓT

Zakład Projektowo-Usługowy Inżynierii Środowiska
„PRIMEKO”
62-800 Kalisz; ul. Łódzka 210
tel/fax (062) 767 02 63
e-mail: [email protected]
SPECYFIKACJA TECHNICZNA
WYKONANIA I OBIORU ROBÓT BUDOWLANYCH
DEMONTAŻ I UTYLIZACJA RUROCIĄGÓW AC
Kod 45262660-5 Usuwanie azbestu
1
SPIS TREŚCI
1. WSTĘP .................................................................................................................................................. 3
1.1. Przedmiot ST ................................................................................................................................. 3
1.2. Zakres stosowania ST ................................................................................................................... 3
1.3. Zakres robót objętych ST .............................................................................................................. 3
1.4. Podstawowe określenia ................................................................................................................. 3
1.5. Ogólne wymagania dotyczące robót ............................................................................................. 3
2. MATERIAŁY .......................................................................................................................................... 3
3. SPRZĘT ................................................................................................................................................. 3
4. TRANSPORT ......................................................................................................................................... 4
5. WYKONANIE ROBÓT ........................................................................................................................... 4
6. KONTROLA JAKOŚCI ROBÓT ............................................................................................................. 5
7. OBMIAR ROBÓT ................................................................................................................................... 5
8. ODBIÓR ROBÓT ................................................................................................................................... 5
9. PODSTAWA PŁATNOŚCI ..................................................................................................................... 5
10. PRZEPISY ZWIĄZANE ....................................................................................................................... 5
Najważniejsze oznaczenia i skróty:
ST – Specyfikacja Techniczna
PZJ – Program Zapewnienia Jakości
2
1. WSTĘP
1.1. Przedmiot ST
Przedmiotem niniejszej specyfikacji technicznej (ST) są wymagania dotyczące demontażu i utylizacji
rurociągów azbestocementowych w ramach wymiany wodociągu w ul. Twórców Liskowa w Liskowie.
1.2. Zastosowanie ST
Niniejsza specyfikacja techniczna (ST) jest częścią dokumentów przetargowych i kontraktowych przy
zlecaniu i realizacji robót wymienionych w pkt. 1.1.
1.3. Zakres robót objętych ST
Niniejsze warunki wykonania i odbioru robót odnoszą się jedynie do wymagań dotyczących demontażu
rurociagów azbesto-cementowych i ich transport do miejsca utylizacji.
W warunkach wykonania i odbioru robót związanych z pokryciami dachowymi jako zasadę przyjęto
określanie wymagań w następującej kolejności:
- demontaż rurociagów zgodnie z obowiązującymi zasadami BHP,
- transport do miejsca utylizacji,
- fizyczna utylizacja azbestu przez jednostkę wyspecjalizowaną.
1.4. Określenia podstawowe
Określenia podane w niniejszej ST są zgodne z ustawą Prawo budowlan,
wydanymi do niej rozporządzeniami wykonawczymi, nomenklaturą Polskich Norm, aprobat
technicznych:
- roboty budowlane przy demontażu rurociagów AC: należy rozumieć wszystkie prace budowlane związane
z wykonaniem demontażu rurociagów,
- wykonawca – firma posiadająca atest do demontażu i utylizacji wyrobów azbestowych,
- procedura - dokument zapewniający jakość, definiujący jak, kiedy, gdzie i kto wykonuje i kontroluje
poszczególne operacje robocze - procedura
może być zastąpiona przez normy, aprobaty techniczne i instrukcje,
1.5. Ogólne wymagania dotyczące robót
Przy demontażu rurociagów azbesto-cementowych należy przestrzegać zasad podanych w
Rozporządzeniu Ministra Pracy i Polityki Socjalnej z dnia 2 kwietnia 1998 r.
w sprawie zasad bezpieczeństwa i higieny pracy przy zabezpieczaniu i usuwaniu wyrobów zawierających
azbest oraz programu szkolenia w zakresie
bezpiecznego użytkowania takich wyrobów (Dz. U. Nr 45, poz. 280)
Wykonawca robót jest odpowiedzialny za jakość ich wykonania, za ich zgodność z obowiązującymi
przepisami w tym zakresie, ST i poleceniami
Inspektora nadzoru.
Ogólne wymagania dotyczące wykonania i odbioru robót podano w ST „Wymagania ogólne" pkt 1.5.
2. MATERIAŁY
2.1. Ogólne wymagania dotyczące materiałów, ich pozyskiwania i składowania podano w ST
„Wymagania ogólne" pkt 2
2.2. Wymagania ogólne
Klasyfikacja wyrobów zawierających azbest
Wyroby zawierające azbest klasyfikowane są w dwóch klasach, przyjmując jako kryterium zawartość
azbestu, stosowane spoiwo oraz gęstość objętościową wyrobu.
Klasa I obejmuje wyroby o gęstości objętościowej mniejszej od 1000 kg/m3 definiowane jako „miękkie”,
zawierające powyżej 20% (do 100%) azbestu. Wyroby te łatwo ulegają uszkodzeniom mechanicznym,
czemu towarzyszy znaczna emisja włókien azbestu do otoczenia. Najczęściej stosowanymi w tej klasie
były wyroby tekstylne z azbestu używane przez pracowników w celach ochronnych, koce gaśnicze,
szczeliwa plecione, tektury uszczelkowe, płytki podłogowe PCW oraz materiały i wykładziny cierne. Ocena
wielkości produkcji wymienionych wyrobów oraz ilości aktualnie użytkowanych jest niemożliwa do
przeprowadzenia.
Klasa II obejmuje wyroby o gęstości objętościowej powyżej 1000 kg/m3 definiowane jako „twarde”,
zawierające poniżej 20% azbestu. W wyrobach tych włókna azbestowe są mocno związane, a w
przypadku mechanicznego uszkodzenia (np. pęknięcia) ma miejsce stosunkowo niewielka emisja azbestu
do otoczenia w porównaniu z wyrobami klasy I. Natomiast niebezpieczeństwo dla zdrowia ludzi i
środowiska stwarza mechaniczna obróbka tych wyrobów (cięcie, wiercenie otworów) oraz rozbijanie w
wyniku zrzucania z wysokości w trakcie prac remontowych. Z zaliczanych do tej klasy wyrobów najbardziej
w Polsce rozpowszechnione są płyty azbestowo-cementowe faliste oraz płyty azbestowo-cementowe
„karo” stosowane jako pokrycia dachowe, szczególnie na terenach wiejskich oraz płyty płaskie
wykorzystywane jako elewacje w budownictwie wielokondygnacyjnym na osiedlach miejskich oraz rury
służące do wykonywania instalacji wodociągowych i kanalizacyjnych.
Sposób transportu i składowania materiałów z demontażu powinien być zgodny z wymaganiami
określonych norm i przepisów.
3. SPRZĘT
3.1. Ogólne wymagania dotyczące sprzętu podano w ST „Wymagania ogólne" pkt . 3.
3.2. Sprzęt do w ykonyw ania robót
Roboty można wykonywać ręcznie lub przy użyciu dowolnego typu sprzętu, powodującego jak najmniejsze
zapylenie powstałe z demontowanych rur azbesto-cementowych.
Niedopuszczalne jest używanie w tym celu narzędzi powodujących efekt termiczny (nagły wzrost
3
temperatury) np. szlifierki kątowe, jak też pylenie materiału.
4. TRANSPORT
4.1. Ogólne wymagania dotyczące transportu podano w ST „Wymagania ogólne" pkt. 4
4.2. Transport i składowanie:
Transport odpadów na składowisko odpadów niebezpiecznych odbywa się samochodami ciężarowymi,
które wyposażone są - według międzynarodowych przepisów ADR o transporcie towarów niebezpiecznych
- w odpowiedni sprzęt oraz oznakowane specjalnymi tablicami i naklejkami ostrzegawczymi. Transport
odpadów odbywa się zgodnie z obowiązującymi w tym zakresie przepisami drogowymi. Samochody
transportujące odpady muszą posiadać stosowne pozwolenia (ADR) na transport odpadów
niebezpiecznych oraz przeszkolonych w tym zakresie kierowców. Firma przewozowa musi posiadać
decyzję na transport odpadów niebezpiecznych (w tym azbestu) wydaną przez upoważnione w tym
zakresie Urzędy.
5. WYKONANIE ROBÓT
5.1.Ogólne zasady w ykonania robót podano w ST "Wymagania ogólne" pkt 5.
5.2. Wykonanie robót
Wykonawstwo robót reguluje nowelizacja ustawy o zakazie stosowania wyrobów zawierających azbest z
dnia 19 czerwca 1997r. (Dz. U. Nr 101, poz. 628 z późn. zm.), szczególnie w zakresie:
- udzielania zezwolenia lub wprowadzenia innych wymagań kwalifikacyjnych dla firm, wykonujących
prace polegające na naprawie, konserwacji lub usuwaniu wyrobów zawierających azbest
- w zakresie udowodnienia odpowiedniego przeszkolenia pracowników, posiadania wymaganego
wyposażenia technicznego oraz stosowania technologii prac, właściwej dla ochrony pracowników i
środowiska przed szkodliwością azbestu,
- wprowadzenia – dla właścicieli obiektów zawierających azbest – odpowiedzialności
administracyjnej, za nieprzestrzeganie przepisów prawa, dotyczących ochrony przed
szkodliwością azbestu,
- stopniowej likwidacji nadmiernego i niekontrolowanego importu wyrobów zawierających azbest, a
także przestrzegania przy stosowaniu takich wyrobów stosownych procedur postępowania,
Roboty realizowane są przez brygadę pracowników pod kierownictwem osoby odpowiedzialnej za
wykonanie zadania.
Rozpoczęcie demontażu rurociagów poprzedzone zostanie zrealizowaniem prac przygotowawczych
polegających na :
• odizolowaniu (wygrodzeniu) miejsca demontażu widocznymi taśmami przed dostępem
niepowołanych osób oraz niepowołanych pojazdów,
• umieszczeniu stosownych tablic ostrzegawczych na obszarze objętym pracami,
• dostarczeniu do miejsca demontażu niezbędnej ilości folii ochronnej oraz palet drewnianych na
których składowane będą zdemontowane rury azbestowo – cementowe,
• zgromadzeniu wymaganych tak co do rodzaju, jak i ilości narzędzi używanych do prac
demontażowych,
• doprowadzeniu wężem gumowym (plastikowym) wody, pozwalającej zraszać demontowane
poszycie dachowe,
• wyposażeniu pracowników uczestniczących w pracach w niezbędny ubiór ochronny oraz sprzęt
ochrony osobistej (kombinezony, filtry, rękawice, itp.).
Prace demontażowe wykonywane są przy pomocy narzędzi ręcznych z należytą starannością.
Bezpośrednie prace demontażowe wykonuje dwóch pracowników, dwóch zaś pozostałych odbiera od nich
zdemontowane elementy i układa na wcześniej przygotowanych paletach. Ilość płyt na palecie wynika z
uwarunkowań transportowych, na każdej palecie zgromadzone są rury o łącznej masie mniejszej niż 1Mg.
Grunt, na którym znajdują się palety należy przykryć folią. Każda paleta z rurami azbestowo cementowymi powinna być następnie szczelnie ofoliowana z każdej strony, zaś sama folia zabezpieczona
przed ewentualnym rozwinięciem. Podczas pakowania elementy azbestowo – cementowe winny być
utrzymywane w stanie wilgotnym. Szczelny „pakiet” zostaje, po zakończeniu prac demontażowych,
każdorazowo załadowany na środek transportowy, którym odpady odwiezione zostaną do miejsca ich
unieszkodliwienia. Ewentualne drobne odpady azbestowo – cementowe w postaci odłamanych kawałków
są starannie zebrane i w stanie wilgotnym zapakowane do worków foliowych, szczelnie następnie
zamkniętych. Odpady te, podobnie jak wspomniane wyżej rury azbestowo – cementowe należy wywieźć
do miejsca ich unieszkodliwienia. Unieszkodliwieniu podlega również folia, stanowiąca zabezpieczenie
rodzimego terenu.
Po zakończeniu robót, dokonana należy dokonać zostaje wizji terenu przyległego do miejsca demontażu
rurociągów azbestowo – cementowych, celem sprawdzenia pod kątem jego zanieczyszczenia odpadami
azbestowymi – rozbiórkowymi.
Pracownicze środki ochrony osobistej zostają – podobnie jak odpady azbestowo – cementowe,
każdorazowo są zbierane i pakowane do szczelnych worków foliowych, a następnie wywożone do miejsca
ich unieszkodliwienia.
4
6. KONTROLA JAKOŚCI ROBÓT
6.1. Ogólne zasady kontroli jakości robót podano w ST „Wymagania ogólne" pkt 6.
7. OBMIAR ROBÓT
7.1. Ogólne zasady obmiaru robót podano w ST „Wymagania ogólne" pkt 7
7.2. Jednostka i zasady obmiarowania
Jednostką obmiarową jest:
- dla robót demontażowych rurociagów - mb rurociagów,
- dla utylizacji materiałów
- tona odpadów.
8. ODBIÓR ROBÓT
8.1. Ogólne zasady odbioru robót podano w ST „Wymagania ogólne" pkt 8.
8.2. Podstawę do odbioru wykonania robót demontażowych stanowi dokumentacja potwierdzająca
przekazanie i z utylizowanie odpadów azbestowych.
Wykonawca zobowiązany jest przedstawić pełną dokumentację stwierdzającą przekazanie i
wykonanie utylizacji na materiałach z azbestu.
9. PODSTAWA PŁATNOŚCI
9.1. Ogólne ustalenia dotyczące podstawy płatności podano w ST ”Wymagania ogólne" pkt 9
9.2. Podstawą rozliczenia finansowego, z uwzględnieniem zapisów zawartych pomiędzy Wykonawcą a
Zamawiającym w umowie o wykonanie robót, jest wykonana i odebrana ilość odpadów
azbesto-cementowych według ceny jednostkowej, która obejmuje:
9.2.1. czynności przygotowawcze:
- przygotowanie stanowiska roboczego,
- obsługę sprzętu niewymagającego etatowej obsługi,
- oczyszczenie miejsca pracy z resztek materiałów,
9.2.2. roboty podstawowe:
- rozebranie złaczek i rur azbestowo-cementowych,
- odniesienie uzyskanych z rozbiórki elementów na wskazane miejsce na placu budowy,
- pakowanie zdemontowanych elementów w folię polietylenową,
- wywóz na składowisko odpadów niebezpiecznych.
10. PRZEPISY ZWIĄZANE
10.1. Ustawy
1. Ustawa z dnia 19 czerwca 1997 r. o zakazie stosowania wyrobów zawierających azbest (Dz.U. 1997, Nr
101, poz.628 z późn. zm.).
2. Ustawa z dnia 27 kwietnia 2001 r. o odpadach (Dz. U. 2001, Nr 62, poz.628).
3. Ustawa z dnia 20 czerwca 1997 r. - Prawo o ruchu drogowym (Dz. U. 1997, Nr 98, poz. 602, z późn.
zm.)
4. Ustawa z dnia 27 kwietnia 2001r. - Prawo ochrony środowiska (Dz. U. 2001, Nr 62, poz. 627).
10.2. Rozporządzenia
1. Rozporządzenie Ministra Gospodarki z dnia 14 sierpnia 1998 r. w sprawie sposobów bezpiecznego
użytkowania oraz warunków usuwania wyrobów
zawierających azbest (Dz. U. z 1998 r., Nr 138, poz. 895)
2. Rozporządzenia Ministra Gospodarki w sprawie dopuszczenia wyrobów zawierających azbest do
produkcji lub do wprowadzenia na polski obszar
celny (z 1998 r. Dz. U. Nr 44, poz. 268, z 1999 r. Nr 25, poz. 222, z 2000 r. Nr 15, poz. 188, z 2001 r. Nr
10, poz. 77 i z 2002 r. Nr 1, poz.11).
3. Rozporządzenie Ministra Środowiska z dnia 9 kwietnia 2003 r. - w sprawie sporządzania planów
gospodarki odpadami (Dz. U. z 2003 r., Nr 66, poz.
620)
4. Rozporządzenie Ministra Środowiska z dnia 27 września 2001 r. - w sprawie katalogu odpadów (Dz. U.
z 2001 r., Nr 112, poz. 1206)
Zgodnie z tym rozporządzeniem odpady zawierających azbest klasyfikowane są jako odpady
niebezpieczne z przypisanymi następującymi kodami klasyfikacyjnymi:
• 06 07 01* - Odpady azbestowe z elektrolizy,
• 06 13 04* - Odpady z przetwarzania azbestu,
• 10 11 81* - Odpady zawierające azbest (z hutnictwa szkła),
• 10 13 09* - Odpady zawierające azbest z produkcji elementów cementowo-azbestowych,
• 15 01 11* - Opakowania z metali zawierające niebezpieczne, porowate elementy wzmocnienia
konstrukcyjnego (np. azbest) włącznie z pustymi pojemnikami ciśnieniowymi,
• 16 01 11* - Okładziny hamulcowe zawierające azbest,
• 16 02 12* - Zużyte urządzenia zawierające azbest,
• 17 06 01* - Materiały izolacyjne zawierające azbest,
• 17 06 05* - Materiały konstrukcyjne zawierające azbest.
5. Rozporządzenie Ministra Środowiska z dnia 11 grudnia 2001 r. w sprawie wzorów dokumentów
stosowanych na potrzeby ewidencji odpadów (Dz. U. z 2001r., Nr 152, poz. 1736)
5
6. Rozporządzenie Ministra Ochrony Środowiska, Zasobów Naturalnych i Leśnictwa z dnia 28 kwietnia
1998 r. w sprawie dopuszczalnych wartości stężeń substancji zanieczyszczających w powietrzu (Dz. U.
z 1998 r., Nr 55, poz. 355)
7. Rozporządzenie Ministra Zdrowia i Opieki Społecznej z dnia 11 września 1996 r. w sprawie czynników
rakotwórczych w środowisku pracy oraz nadzoru nad stanem zdrowia pracowników zawodowo
narażonych na te czynniki (Dz. U. z 1996 r., Nr 121, poz. 571)
8. Rozporządzenie Ministra Pracy i Polityki Socjalnej z dnia 2 kwietnia 1998 r. w sprawie zasad
bezpieczeństwa i higieny pracy przy zabezpieczaniu i usuwaniu wyrobów zawierających azbest oraz
programu szkolenia w zakresie bezpiecznego użytkowania takich wyrobów (Dz. U. Nr 45, poz. 280)
9. Rozporządzenie Ministra Pracy i Polityki Socjalnej z dnia 17 czerwca 1998 r. w sprawie najwyższych
dopuszczalnych stężeń i natężeń czynników szkodliwych dla zdrowia w środowisku pracy (Dz. U. Nr
79, poz. 513)
10. Rozporządzenie Ministra Transportu i Gospodarki Morskiej z dnia 15 czerwca 1999 r. w sprawie
przewozu drogowego materiałów niebezpiecznych (Dz. U. Nr 57, poz. 608).
11. Rozporządzenie Rady Ministrów z dnia 9 października 2001 r. - w sprawie opłat za korzystanie ze
środowiska (Dz. U. Nr 130, poz. 1453) oraz rozporządzenie Rady Ministrów z dnia 10 września 2002 r.,
zmieniające rozporządzenie w sprawie opłat za korzystanie ze środowiska (Dz. U. Nr 161, poz. 1335).
12. Rozporządzenie Ministra Środowiska z dnia 9 października 2002 r. - w sprawie sposobu przedkładania
informacji o rodzaju, ilości i miejscach występowania substancji stwarzających szczególne zagrożenie
dla środowiska (Dz. U. Nr 175, poz. 1439 z 2002 r.).
6
