PBW wydzielenia klatki schodowej wraz z systemem oddymiania w

PBW wydzielenia klatki schodowej wraz z systemem oddymiania w ZOZ w Busku Zdroju

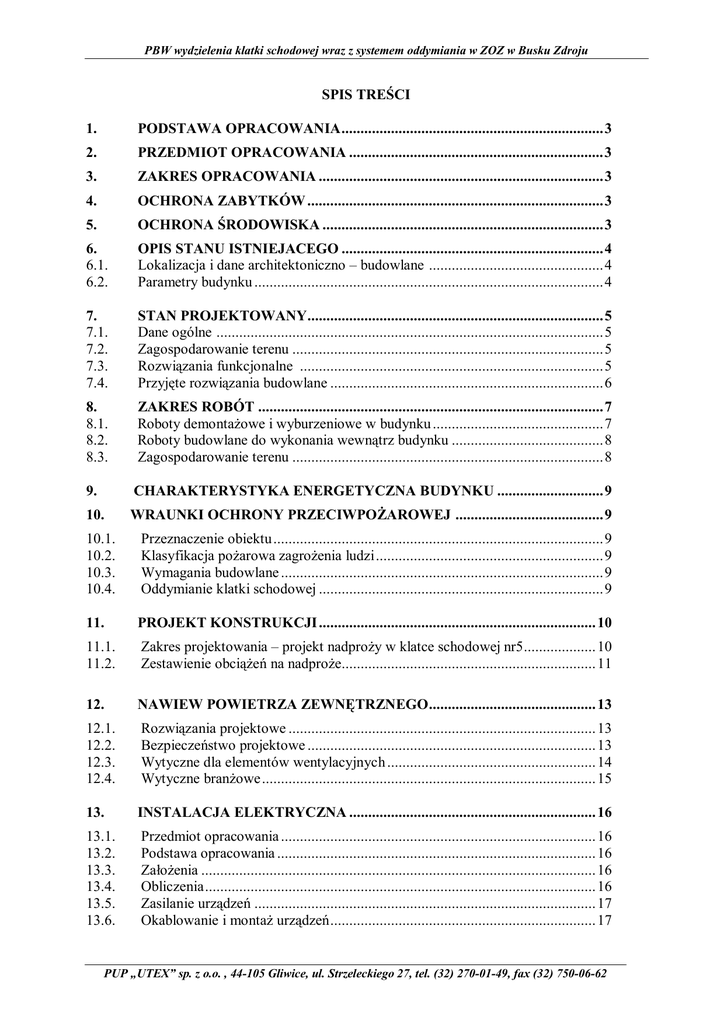

SPIS TREŚCI
1.
PODSTAWA OPRACOWANIA ..................................................................... 3
2.
PRZEDMIOT OPRACOWANIA ................................................................... 3
3.
ZAKRES OPRACOWANIA ........................................................................... 3
4.
OCHRONA ZABYTKÓW .............................................................................. 3
5.
OCHRONA ŚRODOWISKA .......................................................................... 3
6.
6.1.
6.2.
OPIS STANU ISTNIEJACEGO ..................................................................... 4
Lokalizacja i dane architektoniczno – budowlane .............................................. 4
Parametry budynku ............................................................................................ 4
7.
7.1.
7.2.
7.3.
7.4.
STAN PROJEKTOWANY .............................................................................. 5
Dane ogólne ...................................................................................................... 5
Zagospodarowanie terenu .................................................................................. 5
Rozwiązania funkcjonalne ................................................................................ 5
Przyjęte rozwiązania budowlane ........................................................................ 6
8.
8.1.
8.2.
8.3.
ZAKRES ROBÓT ........................................................................................... 7
Roboty demontażowe i wyburzeniowe w budynku ............................................. 7
Roboty budowlane do wykonania wewnątrz budynku ........................................ 8
Zagospodarowanie terenu .................................................................................. 8
9.
CHARAKTERYSTYKA ENERGETYCZNA BUDYNKU ............................ 9
10.
WRAUNKI OCHRONY PRZECIWPOŻAROWEJ ....................................... 9
10.1.
10.2.
10.3.
10.4.
Przeznaczenie obiektu ....................................................................................... 9
Klasyfikacja pożarowa zagrożenia ludzi ............................................................ 9
Wymagania budowlane ..................................................................................... 9
Oddymianie klatki schodowej ........................................................................... 9
11.
PROJEKT KONSTRUKCJI ......................................................................... 10
11.1.
11.2.
Zakres projektowania – projekt nadproży w klatce schodowej nr5 ................... 10
Zestawienie obciążeń na nadproże................................................................... 11
12.
NAWIEW POWIETRZA ZEWNĘTRZNEGO ............................................ 13
12.1.
12.2.
12.3.
12.4.
Rozwiązania projektowe ................................................................................. 13
Bezpieczeństwo projektowe ............................................................................ 13
Wytyczne dla elementów wentylacyjnych ....................................................... 14
Wytyczne branżowe ........................................................................................ 15
13.
INSTALACJA ELEKTRYCZNA ................................................................. 16
13.1.
13.2.
13.3.
13.4.
13.5.
13.6.
Przedmiot opracowania ................................................................................... 16
Podstawa opracowania .................................................................................... 16
Założenia ........................................................................................................ 16
Obliczenia ....................................................................................................... 16
Zasilanie urządzeń .......................................................................................... 17
Okablowanie i montaż urządzeń ...................................................................... 17
PUP „UTEX” sp. z o.o. , 44-105 Gliwice, ul. Strzeleckiego 27, tel. (32) 270-01-49, fax (32) 750-06-62
PBW wydzielenia klatki schodowej wraz z systemem oddymiania w ZOZ w Busku Zdroju
13.7.
13.8.
13.9.
13.10.
Szkolenie ........................................................................................................ 18
Wytyczne odbioru instalacji ............................................................................ 18
Uwagi ............................................................................................................. 18
Zestawienie materiałów ................................................................................... 19
14.
NORMY I PRZEPISY ZWIĄZANE ............................................................. 20
15.
SPIS RYSUNKÓW :
1
2
3
4
5
6
7
8
9
10
11
12
K-1
W-1
Plan sytuacyjny
Klatka schodowa nr 4 – fragment rzutu przyziemia
Klatka schodowa nr 4 – fragment rzutu parteru
Klatka schodowa nr 4 – fragment rzutu I piętra
Klatka schodowa nr 4 – fragment rzutu II piętra
Klatka schodowa nr 4- fragment rzutu II piętra– sufit podw.
Klatka schodowa nr 4 – przekrój przez klatkę
Klatka schodowa nr 5 – fragment rzutu piwnicy
Klatka schodowa nr 5 – fragment rzutu parteru
Klatka schodowa nr 5 – fragment rzutu I piętra
Klatka schodowa nr 5 – fragment elewacji
Zestawienie stolarki okiennej i drzwiowej
Klatka schodowa nr 5 - nadproża
Rzut klatki schodowej w piwnicy – projekt nawiewu
1:500
1:50
1:50
1:50
1:50
1:50
1:100
1:100
1:100
1:100
1:100
E-01
E-02
E-03
E-04
E-05
E-06
E-07
E-08
E-09
Klatka schodowa nr 4 – fragment rzutu przyziemia
Klatka schodowa nr 4 – fragment rzutu parteru
Klatka schodowa nr 4 – fragment rzutu I piętra
Klatka schodowa nr 4 – fragment rzutu II piętra
Klatka schodowa nr 4 – frag. rzutu II piętra– sufit podwieszony
Klatka schodowa nr 4 – przekrój przez klatkę
Klatka schodowa nr 5 – fragment rzutu piwnicy
Schemat ideowy instalacji oddymiania
Schemat ideowy zasilania urządzeń
1:50
1:50
1:50
1:50
1:50
1:100
1:100
-
1:20
1:100
ZAŁĄCZNIKI
Załącznik 1:
Załącznik 2:
Załącznik 3:
Sufit samodzielny PROMAT – płyta PROMAXON
Rewizyjna klapa Promat® typ B (El 60)
Wentylator nawiewny MBC 56A/10600T
2
PBW wydzielenia klatki schodowej wraz z systemem oddymiania w ZOZ w Busku Zdroju
1. PODSTAWA OPRACOWANIA.
• Umowa z Zamawiającym,
• Inwentaryzacja budowlana pomieszczeń objętych opracowaniem wykonana w lutym
2010r przez firmę „Archimed” oraz w marcu 2011 przez firmę „UTEX”.
• Istniejąca opinia z zakresu ochrony przeciwpożarowej opracowanej przez firmę
„Holding”- rzeczoznawca inż. poż. Zbigniew Dyk – w grudniu 2008 roku,
2. PRZEDMIOT OPRACOWANIA.
Przedmiotem opracowania jest wykonanie projektu budowlanego, wykonawczego wydzielenia
ppoż. klatek schodowych wraz z systemem oddymiania i SAP oraz zabezpieczenie przed
zadymieniem dróg ewakuacyjnych dla Zespołu Opieki Zdrowotnej w Busku Zdroju przy ul.
Bohaterów Warszawy 67.
3. ZAKRES OPRACOWANIA.
Zakres opracowania obejmuje projekt wydzielenia klatki schodowej 4 i 5 wraz z systemem
oddymiania i SAP oraz podział komunikacji pomiędzy blokiem „P” a łącznikiem drzwiami
dymoszczelnymi w ZOZ w Busku Zdroju w celu spełnienia obowiązujących przepisów
ochrony przeciwpożarowej.
4. OCHRONA ZABYTKÓW.
Budynek nie jest wpisany do rejestru zabytków.
5. OCHRONA ŚRODOWISKA.
5.1. Wpływ obiektu na środowisko.
Projektowana inwestycja nie pozbawi osób trzecich dostępu do drogi publicznej, możliwości
korzystania z wody, kanalizacji, energii elektrycznej i cieplnej oraz ze środków łączności,
dostępu światła dziennego do pomieszczeń przeznaczonych na pobyt ludzi, nie będzie
powodować uciążliwości związanych z hałasem, wibracjami, zakłóceniami elektrycznymi i
promieniowaniem oraz nie będzie powodować zanieczyszczenia powietrza, wody i gleby.
Zapotrzebowanie i jakość wody, ilość, jakość i sposób odprowadzania ścieków oraz emisja
zanieczyszczeń – według informacji zawartych zgodnie z rozwiązaniami branżowymi.
Projektowana inwestycja nie stanowi zagrożenia dla środowiska oraz higieny i zdrowia
użytkowników obiektu i jego otoczenia.
5.2. Wytwarzane odpady .
W ZOZ wytwarza się odpady przeznaczone do utylizacji. Inwestor jest zobowiązany do
przedłożenia odpowiedniemu organowi, informacji o wytwarzanych odpadach oraz o
sposobach gospodarowania wytwarzanymi odpadami Jeżeli użytkownik wytwarza odpady
niebezpieczne w ilości do 0,1 Mg rocznie, lub jest zobowiązany do uzyskania decyzji
zatwierdzającej program gospodarki odpadami niebezpiecznymi, jeżeli wytwarza powyżej 0,1
Mg rocznie odpadów niebezpiecznych. Wytwórca odpadów jest zobowiązany do posiadania
dokumentów potwierdzających przekazywanie odpadów firmom posiadającym odpowiednie
zezwolenia w zakresie gospodarki odpadami.
Gospodarowanie odpadami będzie się odbywać na zasadach określonych w ustawie o odpadach
z dnia 27 kwietnia 2001r. (Dz.U. Nr 62, poz. 628 z późniejszymi zmianami), w planie
gospodarki odpadami, w ustawie o utrzymaniu czystości i porządku w gminach (Dz.U. Nr 236
z 2005r., poz. 2008 z późniejszymi zmianami). Wytwórca odpadów jest zobowiązany do
stosowania takich form usług oraz surowców i materiałów, które zapobiegają powstawaniu
3
PBW wydzielenia klatki schodowej wraz z systemem oddymiania w ZOZ w Busku Zdroju
odpadów lub pozwalają utrzymać na możliwie najniższym poziomie ich ilość, a także
ograniczają negatywne oddziaływanie na środowisko lub zagrożenie życia lub zdrowia ludzi.
6. OPIS STANU ISTNIEJĄCEGO.
6.1 Lokalizacja i dane architektoniczno – budowlane
Budynek ZOZ w Busku Zdroju położony jest na ogrodzonej działce przy ul. Bohaterów
Warszawy zapewniającej dojazd jednostek straży pożarnej. Jest to kompleks obiektów
połączonych ze sobą budynków w kształcie litery H. Część podstawowa budynku zbudowana
w latach sześćdziesiątych XX wieku posiada 5 kondygnacji. „Interna” była wzniesiona w
latach 80-tych jako obiekt dwukondygnacyjny z podpiwniczeniem. Budynek „Dializ” w
pierwszej połowie lat 90-tych o trzech kondygnacjach. Konstrukcja budynku podstawowego
oparta jest na siatce słupów i belek żelbetowych. Ściany zewnętrzne wykonano z cegły pełnej
ceramicznej o grubości 48 cm, natomiast ściany wewnętrzne z cegły pełnej ceramicznej o
grubości 24 cm – ściany obustronnie tynkowane. Stropy wykonane z płyt żelbetowych o
grubości 20 cm. Przekrycie stanowi stropodach żelbetowy pokryty papą. W budynku znajdują
się kanały wentylacji grawitacyjnej oraz mechanicznej. W budynku występują następujące
rodzaje posadzek: płytki ceramiczne, wykładzina PCV, lastriko. Stolarka drzwiowa i okienna
wykonana z PCV, w dobrym stanie, w kolorze białym. Obiekt wyposażony jest w instalację
wodno-kanalizacyjną, elektryczną, co.
6.2 Parametry budynku:
- powierzchnia całego budynku
- powierzchnia użytkowa budynku 9100 m
- wysokość do stropu nad pomieszczeniem użytkowym
- ilość łóżek na oddziale internistycznym
- ilość łóżek na oddziale chirurgii
- ilość łóżek na oddziale ortopedycznym
- ilość łóżek na oddziale ginekologicznym
- ilość łóżek na oddziale dziecięcym
- ilość łóżek na oddziale położniczym
- ilość łóżek na oddziale urologicznym
- ilość łóżek na oddziale endoprotez
11 828 m²
9100 m²
15,75 m
66 szt.
56 szt.
42 szt.
32 szt.
25 szt.
16 szt.
16 szt.
9 szt.
Łączna ilość łóżek:
262 szt.
4
PBW wydzielenia klatki schodowej wraz z systemem oddymiania w ZOZ w Busku Zdroju
7. STAN PROJEKTOWANY
7.1. Dane ogólne
Prace projektowe wewnątrz obiektu polegają na wydzieleniu pożarowym oraz montażu
instalacji oddymiania dwóch klatek schodowych od pozostałej części korytarzy, tak by
spełnione były obowiązujące przepisy zabezpieczenia ppoż., zgodnie z wydaną opinią z
zakresu ochrony przeciwpożarowej sporządzoną przez rzeczoznawcę do spraw zabezpieczeń
przeciwpożarowych p. inż. poż Zbigniewa Dyka sporządzoną w grudniu 2008 r określającą
kierunek tych zmian wraz z uwzględnieniem obowiązujących, aktualnych przepisów ochrony
przeciwpożarowych.
Zakres prac obejmuje między innymi:
Likwidację istniejących ścianek oddzielenia klatki schodowej wg projektu,
Wymianę stolarki drzwiowej w obrębie klatki schodowej,
Wymurowanie nowych ścianek oddzielenie przeciwpożarowego wraz z nową stolarką
drzwiową,
Montaż okna oddymiającego – jednego dla każdej klatki schodowej oraz montaż
siłownika łańcuchowego pozwalającego na pełne otwarcie okna w przypadku pożaru,
Montaż systemu alarmowego na wypadek pożaru w klatce schodowej,
Montaż wentylatora nawiewu powietrza na klatce nr 4 na poziomie piwnicy do klatki
schodowej w przypadku pożaru.
Likwidację pustaków szklanych w ścianie zewnętrznej klatki schodowej nr 5 i
wbudowanych w nie okien doświetlających.
Wyburzenie fragmentu ściany zewnętrznej przy spoczniku klatki schodowej nr 5 - od
poziomu posadzki spocznika ( pomiędzy piwnicą a parterem ) do poziomu otworu w
którym znajdują się istniejące pustaki szklane dla stworzenia otworu drzwiowego dla
drzwi zewnętrznych ( na potrzeby ewakuacji na zewnątrz z klatki schodowej ).
Przełożenie instalacji c.o. przy ścianie zewnętrznej przy spoczniku klatki nr 5 ( piwnica
– parter ) – ponad projektowane drzwi zewnętrzne.
Obudowanie instalacji elektrycznych, wod-kan., zlokalizowanych w wydzielonych
ppoż. klatkach schodowych płytami do poziomu EI60.
Likwidacja kanału wentylacyjnego w piwnicy w klatce nr 4
Obudowanie instalacji wentylacji mech. znajdujących pod sufitem klatki nr 4 do
poziomu EI60.
Roboty wykończeniowe .
Malowanie ścian.
Niwelację terenu przy klatce nr 5 do poziomu wyjścia z klatki ewakuacyjnej (nr 5)
7.2. Zagospodarowanie terenu
Zakres projektu przewiduje niwelacje terenu przy klatce schodowej nr 5 – obniżenie terenu o
ok. 40 cm do poziomu wyjścia z klatki schodowej. Projektuje się chodnik przy wyjściu z klatki
nr 5 wg rysunku.
7.3. Rozwiązania funkcjonalne
W ramach projektu nie przewiduje się zmian w układzie funkcjonalnym całości obiektu.
Istniejące rozwiązania funkcjonalne poszczególnych kondygnacji zostają zachowane. Zmiany
zachodzą jedynie w obrębie układu komunikacji poziomej, poprzez nowe wydzielenie klatek
5
PBW wydzielenia klatki schodowej wraz z systemem oddymiania w ZOZ w Busku Zdroju
schodowych, co spowoduje powiększenie metrażu klatki schodowej oraz poprzez podział
korytarzy przez drzwi dymoszczelne na krótsze odcinki
7.4. Przyjęte rozwiązania budowlane.
Fundamenty, podłogi, nadproża
Nadproża
Nadproże w ścianie zewnętrznej – ściana przy klatce nr 5 – nadproże wg. proj. konstrukcji.
Ściany wewnętrzne
Projektuje się ściany wewnętrzne oddzielenia pożarowego w dwóch systemach: tradycyjnym,
murowanym i systemowym jako ścianka przeszklona z ramą aluminiową.
Wszystkie ściany oddzielenia klatki schodowej od korytarzy muszą posiadać odporność
ogniową EI 60.
Ściana murowana gr. 12 cm z cegły pełnej
Warstwa wykończeniowa –farba emulsyjna
Tynk cementowo wapienny
Cegła pełna
Tynk cementowo wapienny
Warstwa wykończeniowa –farba emulsyjna
Ściana murowana gr. 19 cm z pustaka ceramicznego MAX
Warstwa wykończeniowa –farba emulsyjna
Tynk cementowo wapienny
Pustak MAX 19 cm
Tynk cementowo wapienny
Warstwa wykończeniowa –farba emulsyjna
Ścianka lekka – obudowująca instalacje na klatce schodowej do poziomu EI60
Płyta Promatect – H 2 x 15 mm
Gładź gipsowa
Warstwa wykończeniowa –farba emulsyjna
Ścianka systemowa szklana
rama aluminiowa ze szklanym wypełnieniem o odporności ogniowej EI60 lub bez odporności
ogniowej.
Ściany zewnętrzne
Projektuje się ściany zewnętrzne – jako fragmenty wypełniające otwory okienne w ścianie
zewnętrznej przy klatkach schodowych – wg rysunków projektu.
Ściana murowana gr. 24 cm z pustaka ceramicznego MAX
Warstwa wykończeniowa –farba elewacyjna
Tynk silikatowy Stosil K
Pustak MAX 24 cm
Tynk cementowo wapienny
Warstwa wykończeniowa –farba emulsyjna
Posadzki
W strefie klatki schodowej projekt nie przewiduje wymiany posadzek.
6
PBW wydzielenia klatki schodowej wraz z systemem oddymiania w ZOZ w Busku Zdroju
Sufity podwieszone
W klatce schodowej nr 4 należy oddzielić p.poż urządzenia klimatyzacyjne zamontowane do
sufitu od przestrzeni klatki schodowej sufitem podwieszonym do poziomu EI60. Projektuje się
wykonanie sufitu samodzielnego ( podwieszonego ) z płyt Promaxon 25 mm na klatce nr 4 oraz
montaż klap rewizyjnych Promat dla rewizji urządzeń klimatyzacyjnych. Klapy rewizyjne
należy dobrać w odpowiedniej ilości aby zapewnić dostęp serwisowy do urządzeń
klimatyzacyjnych podwieszonych do sufitu.
Stolarka drzwiowa i okienna
Nowoprojektowana stolarka drzwiowa dla wydzielenia klatek powinna posiadać odporność
ogniową EI 30. Nowe drzwi oddzielenia przeciwpożarowego projektuje się jako przeszklone,
stalowe, dwuskrzydłowe ( 90+60) lub jednoskrzydłowe – wg zestawienia stolarki i rysunków
rzutu. W celu dobrego oddymienia klatki schodowej projektuje się okna oddymiające – dwa
okna 90x150 dla klatki nr 4 oraz jedno okno 180x120 dla klatki nr 5 – należy je zamontować w
ten sposób aby górna krawędź okna dochodziła do istniejącego nadproża okiennego
znajdującego się w najwyższej części ściany zewnętrznej klatki schodowej – zapewni to
zamontowanie okna na jak najwyższej wysokości względem posadzki co jest ważne dla
prawidłowego działania okna oddymiającego. Okna wyposażone muszą być w siłowniki
otwierające okno w razie pożaru, połączone z centralą sterowania oddymianiem.
Klatka schodowa KS 4 – dwa okna 90x150, każde skrzydło otwierane do wewnątrz zestawem
dwóch siłowników zamontowanych nad i pod skrzydłem z zachowaniem właściwej kolejności
ich otwierania. Siłowniki : Zestaw dwóch napędów łańcuchowych (tandem) 24V, 2x300 N /
1000 mm / 2x1,0A – model KA 34/1000-BSY-Set firmy D+H
Klatka schodowa KS 5 – okno 180x120-dwuskrzydłowe, każde skrzydło otwierane do
wewnątrz zestawem dwóch siłowników zamontowanych nad i pod skrzydłem z zachowaniem
właściwej kolejności ich otwierania. Siłownik: Zestaw dwóch napędów łańcuchowych
(tandem) 24V, 2x300 N / 1000 mm / 2x1,0A model KA 34/1000-BSY-Set firmy D+H
Tynk wewnętrzny
- pocieniony
- cementowo- wapienny
- gotowy pod malowanie
Wykończenie ścian
Wszystkie ściany należy wykończyć poprzez malowanie farbą emulsyjną lub/i olejną.
Chodnik
Projektowany chodnik z kostki brukowej 6 cm na podsypce piaskowej 15 cm.
Uwaga:
Wszystkie uzgodnienia dotyczące kolorów fragmentów elewacji, ścian wewnętrznych i sufitów
należy uzgodnić z inwestorem przedstawiając wzory i kolorystykę.
8. ZAKRES ROBÓT BUDOWLANYCH OBJĘTYCH OPRACOWANIEM
Przyjęto następujący zakres prac do wykonania w ramach projektu:
8.1. Roboty demontażowe i wyburzeniowe w budynku:
•
demontaż stolarki drzwiowej przy schodach na parterze przy klatce schodowej nr 4
7
PBW wydzielenia klatki schodowej wraz z systemem oddymiania w ZOZ w Busku Zdroju
•
•
•
•
•
•
•
•
likwidację drzwi w piwnicy przy klatce nr 4
demontaż witryn i drzwi oddzielających klatkę schodową od korytarzy,
demontaż okna na klatce schodowej nr 4 na wysokości II piętra.
likwidację pustaków szklanych w ścianie zewnętrznej klatki schodowej nr 5 i
wbudowanych w nie okien doświetlających oraz pustaków szklanych na ściance klatki
schodowej nr 4 na II piętrze.
wyburzenie fragmentu ściany zewnętrznej przy spoczniku klatki schodowej nr 5 - od
poziomu posadzki spocznika ( pomiędzy piwnicą a parterem ) do poziomu otworu w
którym znajdują się istniejące pustaki szklane dla stworzenia otworu drzwiowego dla
drzwi zewnętrznych ( na potrzeby ewakuacji na zewnątrz z klatki schodowej ).
przełożenie instalacji c.o. przy ścianie zewnętrznej przy spoczniku klatki nr 5
( piwnica – parter ) – ponad projektowane drzwi zewnętrzne.
likwidacja kanału wentylacyjnego w piwnicy w klatce nr 4
niwelację terenu przy klatce nr 5 do poziomu wyjścia z klatki ewakuacyjnej (nr 5)
8.2. Roboty budowlane do wykonania wewnątrz budynku:
•
•
•
•
•
•
•
wykonanie ścian murowanych
montaż nowej stolarki drzwiowej o odporności ogniowej EI 30
montaż ścianek systemowych szklanych wydzielających p.poż. klatki schodowe
wykonanie ścian murowanych oraz nadproży
montaż stolarki okiennej
zamurowanie otworu drzwiowego w ścianie zewnętrznej piwnicy ( klatka nr 4 )
obudowanie instalacji elektrycznych, wod-kan., zlokalizowanych w wydzielonych
ppoż. klatkach schodowych płytami „Promatec-H” 2 x 15 mm do poziomu EI60
•
montaż wentylatora nawiewu
•
montaż instalacji elektrycznej zasilającej wentylator nawiewu oraz elementy
sygnalizacji SAP oraz chwytaków elektromagnetycznych ściennych na
poszczególnych kondygnacjach,
•
wykonanie sufitu samodzielnego ( podwieszonego ) z płyt Promaxon 25 mm na klatce
nr 4 oraz montaż klap rewizyjnych Promat dla rewizji urządzeń klimatyzacyjnych.
Klapy rewizyjne należy dobrać w odpowiedniej ilości aby zapewnić dostęp serwisowy
do urządzeń klimatyzacyjnych podwieszonych do sufitu.
•
wykonanie tynków
•
wykonanie robót malarskich
Wszelkie materiały pochodzące z demontażu, oraz robót rozbiórkowych powinny być
wywiezione na składowisko.
8.3. Zagospodarowanie terenu.
Zakres projektu przewiduje niwelacje terenu przy klatce schodowej nr 5 – obniżenie terenu o
ok. 40 cm do poziomu wyjścia z klatki schodowej. Projektuje się chodnik przy wyjściu z klatki
nr 5 wg projektu na rysunku nr 9.
8
PBW wydzielenia klatki schodowej wraz z systemem oddymiania w ZOZ w Busku Zdroju
9. CHARAKTERYSTYKA ENERGETYCZNA OBIEKTU BUDOWLANEGO.
Z uwagi na zakres robót objętych opracowaniem, projekt nie obejmuje swoim zakresem
wykonanie charakterystyki energetycznej dla elementów wydzielenia klatki schodowej.
10. WARUNKI OCHRONY PRZECIWPOŻAROWEJ
10.1. Przeznaczenie obiektu.
Obiekt pięciokondygnacyjny o charakterze opieki medycznej.
10.2. Klasyfikacja pożarowa i zagrożenia ludzi.
Obiekt zakalikowano do kategorii ZL II zagrożenia ludzi oraz klasy odporności ogniowej „B”.
10.3. Wymagania budowlane.
Główna konstrukcja nośna
Strop
Ściana zewnętrzna
Ściana wewnętrzna
Przekrycie dachu
Konstrukcja dachu
R 120
REI 60
EI 60
EI 30
E 30
R 30
10.4. Oddymianie klatki schodowej
Założenia
Zgodnie z wytycznymi, dwie klatki schodowe w budynku Szpitala w Busku Zdroju, stanowiące
drogę ewakuacji z budynku na wypadek zagrożenia pożarowego.
Oddymianie klatki schodowej KS 4 realizowane będzie za pomocą dwóch okien
oddymiających o wymiarach 89x150[cm], napowietrzanie realizowane będzie poprzez otwarcie
dwuskrzydłowych drzwi wejściowych do wiatrołapu i drugiej pary drzwi dwuskrzydłowych do
klatki schodowej siłownikami drzwiowymi DDS 54/500;
Oddymianie klatki schodowej KS 5 realizowane będzie za pomocą okna oddymiającego o
wymiarach 180x120[cm], napowietrzanie realizowane będzie poprzez otwarcie
dwuskrzydłowych drzwi wejściowych do klatki schodowej siłownikami drzwiowymi DDS
54/500.
Uwaga!
− skrzydło bierne drzwi należy wyposażyć w elektrorygle i podłączyć do centrali
oddymiania pozostawiając możliwość ręcznego zwolnienia w przypadku konieczności
otwarcia (np. eff eff 823 – Assa Abloy) – poza zakresem opracowania – karta
informacyjna produktu oraz kontakt do firmy Besam dołączono do wiadomości.
− sugerowany sposób rozwiązania kwestii samoczynnego zamykania się drzwi,
pozwalający na swobodny montaż siłowników DDS polega na zastosowaniu w drzwiach
zawiasów sprężynowych (np. drzwi produkcji Dierre) – poza zakresem opracowania –
kontakt do firmy Dierre w treści wiadomości
Wyzwalanie systemu oddymiania realizowane będzie na dwa sposoby: ręcznie i automatycznie.
Ręczne wyzwalanie poprzez zbicie szybki i wciśnięciu przycisku „Alarm” w przyciskach
9
PBW wydzielenia klatki schodowej wraz z systemem oddymiania w ZOZ w Busku Zdroju
oddymiania RT 42/RT 42 – ST zlokalizowanych w obrębie klatki schodowej przy drzwiach
ewakuacyjnych na wysokości min. 1,5[m] nad posadzką, automatyczne wyzwalanie przez
zadziałanie czujek dymu systemu SAP.
Dodatkowo system oddymiania można rozbudować o funkcje naturalnej wentylacji poprzez
podłączenie przycisku przewietrzania (LT 43U – SD), a na wypadek nagłej zmiany warunków
atmosferycznych zastosować sygnalizator wiatrowo – deszczowy (WRG 82) stanowiący
element automatyki pogodowej, który spowoduje zamknięcie się klapy dymowej. W sytuacji
zagrożenia pożarowego funkcje sygnalizatora wiatrowo – deszczowego są blokowane
pozwalając na otwarcie się klapy dymowej w każdych warunkach atmosferycznych ponieważ
realizacja funkcji oddymiania stanowi priorytet.
Obliczenia
Wymagana czynna powierzchnia oddymiania dla budynków niskich i średniowysokich wynosi
5% rzutu poziomego największej kondygnacji na klatce schodowej (wg PN-B-02877 - 4 z
kwietnia 2001), czyli:
Dla KS 4 – F = 22,37m², Acz= 5% x 22,37m² = 1,12m²
Oddymianie realizowane będzie za pomocą dwóch okien oddymiających o wymiarach
89x150[cm] o powierzchni czynnej oddymiania wynoszącej 0,568m2 (1,136m2) i powierzchni
geometrycznej równej 1,045m2 (2,090m2)
Wymagana powierzchnia napowietrzania wynosi:
An= Ag x 130% = 2,09m² x 130% = 2,717m²
Powierzchnia napowietrzania poprzez skrzydła drzwi wynosi: An= 1,50m x 2,00m = 3,00m2
Dla KS 5 – F = 17,08m², Acz= 5% x 17,08m² = 0,854m²,
Oddymianie realizowane będzie za pomocą okna oddymiającego o wymiarach 180x120[cm] o
powierzchni czynnej oddymiania wynoszącej 0,869m2 i powierzchni geometrycznej równej
1,792m2.
Wymagana powierzchnia napowietrzania wynosi: An= Ag x 130% = 1,792m² x 130% = 2,33m²
Powierzchnia napowietrzania poprzez skrzydła drzwi wynosi: An= 1,50m x 2,00m = 3,00m2
Warunek wynikający z zapisów PN – B 02877 – 4 dotyczący napowietrzania został
spełniony
Do napowietrzania klatki nr 4, przewiduje się wentylator nawiewu powietrza zewnętrznego
zainstalowany na ścianie zewnętrznej w poziomie piwnicy od strony płn-zachodniej, zasilany
sprzed wyłącznika ppoż. kablem pożarowym E 90, zsynchronizowany z czujką z zestawu
oddymiania. Nawiew powietrza większy o jedną trzecią od powierzchni czynnej okien
oddymiających.
11.
PROJEKT KONSTRUKCYJNY.
11.1
Zakres projektowania – projekt nadproży w klatce schodowej nr 5.
W miejscu projektowanych drzwi należy wyciąć otwór w ścianie. Nad otworem drzwiowym
wykonać nadproże żelbetowe o wymiarach 24x25cm. Nadproże wykonać z betonu C20/25 i
zazbroić podłużnie 4 prętami φ12mm ze stali AIIIN (BSt500S) oraz strzemionami średnicy
φ6mm ze stali AI (St3S). Analogicznie wykonać nadproże nad oknem.
10
PBW wydzielenia klatki schodowej wraz z systemem oddymiania w ZOZ w Busku Zdroju
11.2. Zestawienie obciążeń na nadproże
1. Ciężar ściany zewnętrznej.
gk
[kN/m2]
opis obciążenia
pustaki ceramiczne
24cm
x 13,00 kN/m2
0,24 m
tynk cementowo-wapienny 2x1,5
0,03 m
x 19,00 kN/m2
RAZEM
gd [kN/m2]
gf
3,12
1,1
3,43
0,57
3,69
1,3
0,74
4,17
2. Wymiarowanie nadproża
rozpiętość nadproża
l=
1,6 m
3. Siły wewnętrzne w płycie:
moment przęsłowy:
Mn = 0,125 * gn* leff2
siła poprzeczna:
Vpł = 0,5 * gn * leff
leff= 1,05x l
leff=
Mn =
1,47 kNm
Vpł =
3,10 kN
1,68 m
4.Dane materiałowe nadproża
b=
0,24 m
h=
0,25 m
a1 =
0,02 m
d=
0,23 m
j=
12 mm
beton C 20/25
fcd =
13,3 MPa
fck =
20,0 MPa
fctd =
1,0 MPa
xeff,lim =
0,5
a=
0,85
stal A-IIIN
BSt500
fyd =
420 MPa
11
PBW wydzielenia klatki schodowej wraz z systemem oddymiania w ZOZ w Busku Zdroju
5. Wymiarowanie zbrojenia nadproża
Sb =
M pł
=
α ∗ f cd ⋅ b ∗ d 2
0,010
ξ = 1 − 1 − 2 ∗ Sb =
As1 =
α ∗ f cd
0,010
xeff = ξeff
∗ d = 0,002 m
xeff,lim =
ξeff,lim ∗ d
∗ b ∗ x eff
= = 0,115 m
>
xeff = 0,002 m
f yd
0,15 cm2
Aφ14 =
n=
As1/Aφ12=
1,13
cm2
0,1 szt
Przyjęto 2 pręty φ 12mm
przyjęto
As1rz =
2 pręty
2,26
cm2
6. Sprawdzenie nośności przekroju zbrojenia płyty:
x eff .rz =
f yd ∗ A S 1.rz
α ∗ f cd ∗ b
=
0,035 m
MRd
=α∗fcd*b*xeff.rz*(d 0,5*x.eff.rz) =
MRd =
20,19 kNm
>
20,187 kNm
Mn =
1,47 kNm
warunek spełniony
7. Zbrojenie
oprzeczne:
k = 1,6 - d =
ρ=
VRd1 =
1,37
0,004
VRd1 = [0,35 ∗ k * fctd
* (1,2+40 * ρL )] * b 36,10 kN
*d=
36,10 kN
>
Vn =
3,10 kN
warunek spełniony
Maksymalny rozstaw strzemian
smax = 0,75*d
0,173 m
Przyjęto strzemiana dwucięte pręty φ 6mm co 15cm
12
PBW wydzielenia klatki schodowej wraz z systemem oddymiania w ZOZ w Busku Zdroju
12.
NAWIEW POWIETRZA ZEWNĘTRZNEGO- NAPOWIETRZANIE KLATKI
SCHODOWEJ NR 4 - BRANŻA WENTYLACYJNA.
12.1
Rozwiązania projektowe
Projektuje się system nadciśnieniowego napowietrzania klatki schodowej nr 4, którego
zadaniem jest niedopuszczenie do rozprzestrzeniania się dymu na drodze ewakuacji w
momencie wybuchu pożaru. Do obliczeń przyjęto kryterium przepływu powietrza w którym
prędkość przepływu powietrza między przestrzenią o podwyższonym ciśnieniu a przestrzenią
użytkową jest nie mniejsze niż 0,75 [m/s] jeśli:
- drzwi między przestrzenią użytkową a przestrzenią o podwyższonym ciśnieniu na
kondygnacji objętej pożarem są otwarte.
Do obliczeń przyjęto powierzchnię otwartych drzwi na kondygnacji drugiego piętra
Ad = 3,0 [m2].
Suma przecieków przez zamknięte drzwi wszystkich kondygnacji
Ae = 0,36 [m2]
Całkowita suma przecieków
Acał. = 3,36 [m2]
Stąd ilość powietrza nawiewanego
VN = Acał. * 0,75 * 3600
VN = 9072 [m3/h]
Przyjęto
VN = 9500 [m3/h]
Działanie systemu oparte jest na wentylatorze nawiewnym, przepustnicy regulacyjnej z
siłownikiem oraz dwóch oknach otwieranych siłownikami w trakcie pożaru. W trybie
„normalnym” przepustnica jest zamknięta, wentylator wyłączony okna są zamknięte. W czasie
wybuchu pożaru następuję przesłanie sygnału do przepustnicy regulacyjnej ( następuje jej
otwarcie) zostaje włączony wentylator oraz otwarte okna - następuję przepływ powietrza
zewnętrznego przez całą kubaturę klatki schodowej aż do jego usunięcia przez umieszczone na
ostatniej kondygnacji okna. Wydajność powietrza zapewniająca ponad 20 krotną wymianę
powietrza w obrębie klatki zapewni niedopuszczenie do jej zadymienia. Otwarte okna
zapewnią utrzymanie nadciśnienia w klatce poniżej +50Pa.
12.2 Bezpieczeństwo pożarowe
Przewody wentylacyjne oraz wentylator obudować materiałem ognioodpornym o klasie
odporności 90min. Przewody wentylacyjne powinny być wykonane i prowadzone w taki
sposób, aby w przypadku pożaru nie oddziaływały siłą większą niż 1 kN na elementy
budowlane, a także aby przechodziły przez przegrody w sposób umożliwiający kompensacje
wydłużeń przewodu. Zamocowania przewodów do elementów budowlanych przewidziane są z
materiałów niepalnych. W przewodach wentylacyjnych nie wolno prowadzić innych instalacji.
13
PBW wydzielenia klatki schodowej wraz z systemem oddymiania w ZOZ w Busku Zdroju
12.3 Wytyczne dla elementów wentylacyjnych
Czerpnie i wyrzutnie
Czerpnia powinna być zabezpieczona przed opadami atmosferycznymi, wiatrem, owadami i
zanieczyszczeniami mechanicznymi. Czerpnia powinna być usytuowana co najmniej 2 m nad
poziomem terenu.
Kanały wentylacyjne
Wszystkie kanały wentylacyjne wykonać z blachy ocynkowanej. Klasa szczelności dla
wszystkich instalacji – A (wg PN-B-76001:1996).
Grubości blach na kanały przyjmować tak, aby przewody poddane działaniu różnicy
założonych ciśnień roboczych nie wykazywały słyszalnych odkształceń płaszcza ani
widocznych ugięć przewodów między podporami.
Minimalne grubości kanałów okrągłych:
- fi 100 ÷ fi 125 – 0,50 mm
- fi 160 ÷ fi 250 – 0,60 mm
- fi 280 ÷ fi 710 – 0,75 mm
- powyżej fi 710 – 1 mm
Kanały prostokątne (decyduje długość dłuższego boku):
- do 750 mm – 0,75 mm
- od 750 do 1400 mm – 0,9 mm
- powyżej 1400 mm – 1,1 mm.
Nawiewniki i wywiewniki powietrza
Do nawiewu przewiduje się osiatkowany wylot bezpośredni wentylatora.
Urządzenia wentylacyjne
Urządzenia (tj. wentylator oddymiający, przepustnicę z siłownikiem ) montować zgodnie z
DTR producenta.
Izolacje termiczne
Przewiduje się izolowanie termiczne i paroszczelne matami z wełny mineralnej na
zbrojonej folii aluminiowej następujących kanałów:
kanał nawiewny ( czerpny) biegnący w budynku matami o gr. 50 mm,
14
PBW wydzielenia klatki schodowej wraz z systemem oddymiania w ZOZ w Busku Zdroju
12.4. Wytyczne branżowe
Branża architektoniczna
Należy wykonać obudowę kanałów wentylacyjnych oraz wentylatora o odporności ogniowej
odpowiadającej odporności ogniowej strefy p.poż. do której przechodzi instalacja wentylacji.
Przewidzieć otwory pod kanały wentylacyjne oraz klapę upustową nadciśnieniową.
Sterowanie
Działanie przepustnicy regulacyjnej oraz wentylatora nawiewnego ”sprzężyć” z centralką
p.poż. oraz czujnikami dymu. W momencie zadziałania którejkolwiek z czujek dymu na
obiekcie następuje otwarcie przepustnicy za pomocą siłownika oraz załączenie wentylatora.
Branża elektryczna
Należy zapewnić zasilanie energią elektryczną z zasilania podstawowego oraz awaryjnego
wszystkie urządzenia, tj. wentylator nawiewny oraz przepustnicę regulacyjną. Wentylator
kanałowy oraz siłownik przepustnicy zasilić z przed wyłącznika przeciwpożarowego.
Tabela 1. Zestawienie mocy urządzeń
Lp.
1
2
Oznaczenie
na rysunku
Urządzenie
MBC
wentylator
56A/10600T nawiewny
PR230
przepustnica
regulacyjna z
siłownikiem
CM230-F
Zestawienie mocy urządzeń
Moc
Napięcie
Ilość elektryczna zasilania Producent
[kW]
[V]
1
1
2,2
0,003
Lokalizacja
400
HARMANN
KLATKA
SCHODOWA
PIWNICA
230
FRAPOL /
BELIMO
KLATKA
SCHODOWA
PIWNICA
Instalacje należy wykonać zgodnie z:
− Rozporządzeniem Ministra Infrastruktury z dnia 12 kwietnia 2002 r. w sprawie warunków
technicznych, jakim powinny odpowiadać budynki i ich usytuowanie (Dz. U. Nr 75, poz.
690 z późniejszymi zmianami);
− Warunkami technicznymi wykonania i odbioru robót budowlano- montażowych cz. II;
− Warunkami technicznymi wykonania i odbioru instalacji wentylacyjnych, zeszyt nr 5,
COBRTI INSTAL, Warszawa 2002 r.
15
PBW wydzielenia klatki schodowej wraz z systemem oddymiania w ZOZ w Busku Zdroju
13.
INSTALACJA ELEKTRYCZNA
13.1. Zakres opracowania.
Przedmiotem niniejszego opracowania jest instalacja elektryczna dla potrzeb oddymiania
klatek nr 4 i 5 w budynku ZOZ w Busku Zdroju.
Główne zadania systemu oddymiania to:
• Wykrycie zagrożenia pożarowego;
• Otwarcie okien oddymiających
• Włączenie wentylatora napowietrzającego klatkę schodową nr 4;
• Otwarcie przepustnicy;
• Wykrycie awarii sytemu;
• Otwarcie okien oddymiających poprzez przyciski przewietrzające.
13.2. Podstawa opracowania.
Opracowanie wykonano na podstawie:
• Zleceń, uzgodnień i wytycznych Inwestora;
• Uzgodnień międzybranżowych;
• Aktualnych podkładów architektonicznych;
• Obowiązujących przepisów i norm.
13.3 Założenia.
Zgodnie z wytycznymi, projekt dotyczy klatek schodowych (nr 4 i nr 5) w budynku ZOZ w
Busku Zdroju, stanowiących drogi ewakuacji z budynku na wypadek zagrożenia pożarowego.
Oddymianie klatki schodowej nr 4 – realizowane będzie za pomocą dwóch okien dymowych
jednoskrzydłowej o wymiarach 89x150 [cm], oddymianie klatki schodowej nr 5 realizowane
będzie za pomocą okna dymowego o wymiarach 180x120[cm].
Napowietrzanie klatki schodowej nr 4 realizowane będzie poprzez wentylator napowietrzający
MBC 56A/10600T.
Wyzwalanie systemu oddymiania realizowane będzie na dwa sposoby: ręcznie i automatycznie.
Ręczne wyzwalanie poprzez zbicie szybki i wciśnięciu przycisku „Alarm” w przyciskach
oddymiania RT 42 – ST zlokalizowanych w obrębie klatki schodowej przy drzwiach
ewakuacyjnych na wysokości min. 1,5[m] nad posadzką, automatyczne wyzwalanie przez
zadziałanie czujek dymu.
Dodatkowo system oddymiania na wypadek nagłej zmiany warunków atmosferycznych
wyposażono w sygnalizator wiatrowo – deszczowy (WRG 82) stanowiący element automatyki
pogodowej, który spowoduje zamknięcie się okien dymowych. W sytuacji zagrożenia
pożarowego funkcje sygnalizatora wiatrowo – deszczowego są blokowane pozwalając na
otwarcie się klapy dymowej w każdych warunkach atmosferycznych ponieważ realizacja
funkcji oddymiania stanowi priorytet.
Wszystkie urządzenia instalacji oddymiania klatki schodowej muszą posiadać certyfikat
dopuszczenia do stosowania w ochronie przeciwpożarowej wydany przez CNBOP.
13.4 Obliczenia.
Wymagana czynna powierzchnia oddymiania dla budynków niskich i średniowysokich wynosi
5% rzutu poziomego największej kondygnacji na klatce schodowej (wg PN-B-02877 - 4 z
kwietnia 2001), czyli:
Dla KS 4 – F = 22,37m², Acz= 5% x 22,37m² = 1,12m²
16
PBW wydzielenia klatki schodowej wraz z systemem oddymiania w ZOZ w Busku Zdroju
Oddymianie realizowane będzie za pomocą dwóch okien oddymiających o wymiarach
89x150[cm] o powierzchni czynnej oddymiania wynoszącej 0,568m2 (1,136m2) i powierzchni
geometrycznej równej 1,045m2 (2,090m2)
Wymagana powierzchnia napowietrzania wynosi: An= Ag x 130% = 2,09m² x 130% =
2,717m²
Powierzchnia napowietrzania poprzez skrzydła drzwi wynosi: An= 1,50m x 2,00m = 3,00m2
Dla KS 5 – F = 17,08m², Acz= 5% x 17,08m² = 0,854m²,
Oddymianie realizowane będzie za pomocą okna oddymiającego o wymiarach 180x120[cm] o
powierzchni czynnej oddymiania wynoszącej 0,869m2 i powierzchni geometrycznej równej
1,792m2.
Wymagana powierzchnia napowietrzania wynosi: An= Ag x 130% = 1,792m² x 130% =
2,33m²
Powierzchnia napowietrzania poprzez skrzydła drzwi wynosi: An= 1,50m x 2,00m = 3,00m2
Warunek wynikający z zapisów PN – B 02877 – 4 dotyczący napowietrzania został spełniony.
13.5 Zasilanie urządzeń.
Projektowane centrale oddymiania należy zasilić kablem niepalnym typu NHXH PH90
3x2,5mm2 z osobnego obwodu z istniejącej rozdzielni RG z szyny przed wyłącznikiem mocy.
Wentylator nawiewny MBC 56A/10600T należy zasilić kablem niepalnym typu NHXH PH90
3x2,5mm2 z osobnego obwodu z istniejącej rozdzielni RG z szyny przed wyłącznikiem mocy.
Przepustnicę regulacyjną z siłownikiem CM 230-F należy zasilić kablem niepalnym typu
HTKSH PH90 3x1,5 mm2 z osobnego obwodu z istniejącej rozdzielni RG z szyny przed
wyłącznikiem mocy.
13.6 Okablowanie i montaż urządzeń.
Okablowanie i instalację urządzeń należy wykonać zgodnie z planami instalacji i niżej
przytoczonymi wytycznymi:
Okablowanie instalacji oddymiania należy wykonać:
− Zasilanie siłowników wykonać kablem HDGs PH90 2x1,5 mm2;
− Podłączenie przycisku przewietrzającego LT do centrali wykonać przewodem YDY
3x1,5;
− Podłączenie ręcznego przycisku oddymiania RPO wykonać kablem HTKSHekw PH90
3x2x0,8.
Kable prowadzić pod tynkiem.
Ekran na trasie linii dozorowych nie może być połączony z żadną konstrukcją, lecz wyłącznie z
uziemieniem centrali (jednostronnie) i we wskazanych punktach montażowych elementów
pętlowych.
− Przewody przechodzące przez ściany lub stropy należy prowadzić w osłonach PCV
(przepustach);
− Należy opisać każdy element instalacji oddymiania (przyciski RPO) podając: nr grupy,
nr elementu zgodnie z danymi zaprogramowanymi w centrali SAP oraz planem
sytuacyjnym dozorowanego przez system obiektu umieszczonym w pomieszczeniu
technicznym.
Nie wolno prowadzić przewodów linii dozorowych, sygnalizacyjnych, sterujących i
monitorujących z przewodami elektrycznymi o napięciu >60V w tym samym przepuście,
korycie kablowym lub rurce.
Przy wyznaczaniu ciągów instalacyjnych należy dążyć do jak najmniejszej liczby skrzyżowań z
innymi instalacjami. Wskazane jest zachowanie odległości min. 10 cm. Przy prowadzeniu
17
PBW wydzielenia klatki schodowej wraz z systemem oddymiania w ZOZ w Busku Zdroju
instalacji równolegle z instalacją elektryczną przewody instalacji oddymiania powinny
przebiegać poniżej. Przewody między elementami systemu nie mogą być przedłużane – muszą
to być przewody jednoodcinkowe.
Centralę oddymiania należy zamontować na takiej wysokości, aby pole odczytu było na
wysokości max 1,6 -1,8 m od podłogi. Ręczne ostrzegacze pożaru należy montować na
wysokości 1,4-1,5 m.
Przewody linii dozorowych przed zamontowaniem ostrzegaczy pożarowych powinny
pozostawać nie rozcięte co umożliwi przeprowadzenie pomiarów:
•
rezystancji linii;
•
rezystancji izolacji;
•
ciągłości przewodów i ekranu.
Nie należy wykonywać żadnych pośrednich połączeń kabli.
13.7 Szkolenie.
Osoby przebywające w obiekcie (dotyczy stałego personelu obiektu) powinny być
przeszkolone w zakresie organizacji ewakuacji. Sposób realizacji powiadamiania osób
odpowiedzialnych za akcję ratowniczą i ewakuację określi zarządca obiektu opracowując
wspólnie z rzeczoznawcą do spraw zabezpieczeń przeciwpożarowych odpowiednią instrukcję.
13.8 wytyczne odbioru instalacji.
W czasie odbioru instalacji należy wykonać sprawdzenie:
• użytych materiałów na zgodność z odpowiednimi normami;
• wykonania instalacji na zgodność z projektem wykonawczym;
• rezystancji izolacji, uziemienia, pętli dozorowej (instalator powinien przedstawić protokoły
z wykonania pomiarów);
• poprawności działania przycisków RPO poprzez ich uruchomienie.
13.9. Uwagi
Roboty wykonać zgodnie z wymaganiami obowiązujących przepisów i norm oraz. Wykonać
połączenia wyrównawcze metalowych części instalacji do szyny uziemiającej budynku.
Zachować wymagany odstęp od innych instalacji. Bruzdy pod kable i rury oraz przepusty
wykonywać z należytą ostrożnością aby uniknąć uszkodzenia istniejących instalacji w
budynku. Przepusty w ścianach i stropach wykonać w klasie odporności ogniowej
odpowiadającej klasie elementów budowlanych przez które przechodzą. Wszystkie urządzenia
instalować zgodnie z DTR producentów. Wszystkie urządzenia systemu muszą posiadać
odpowiednie certyfikaty oraz dopuszczenia do stosowania w ochronie przeciwpożarowej.
Po zakończeniu prac instalacyjnych wykonać badania, pomiary i testy funkcjonalne sterowań,
sporządzić dokumentację powykonawczą, instrukcję obsługi systemu oraz przeszkolić personel
Inwestora.
18
PBW wydzielenia klatki schodowej wraz z systemem oddymiania w ZOZ w Busku Zdroju
13.10. Zestawienie materiałów branży elektrycznej.
Symbol
artykułu
1 FS 41
2 RZN 4408-M
Lp
3 Akku Typ 3A
4 TR 42
5 IM 44-K/M
6 RT 42-ST
7
8
9
10
LT 43U-SD
WRG 82
FS 41
RZN 4408-M
11 Akku Typ 3A
12 TR 42
13 IM 44-K/M
14 RT 42-ST
15
16
17
18
19
20
21
22
23
24
LT 43U-SD
WRG 82
Polon
Technokabel
Technokabel
Technokabel
Technokabel
Technokabel
Technokabel
-
Nazwa artykułu
Moduł kolejności włączania
Centrala oddymiania modułowa 8A
Akumulator 12V / 3,6 Ah (2 szt. do centrali 8A, typ RZN 4408K/M)
Moduł przekaźnika odłączającego
Moduł impulsu dla central oddymiania RZN-K lub RZN -M
Przycisk oddymiania ze wskaźnikiem uszkodzenia oraz
sygnalizatorem akustycznym
Przycisk przewietrzania podtynkowy z sygnalizacją diodową
Sygnalizator wiatrowo-deszczowy
Moduł kolejności włączania
Centrala oddymiania modułowa 8A
Akumulator 12V / 3,6 Ah (2 szt. do centrali 8A, typ RZN 4408K/M)
Moduł przekaźnika odłączającego
Moduł impulsu dla central oddymiania RZN-K lub RZN -M
Przycisk oddymiania ze wskaźnikiem uszkodzenia oraz
sygnalizatorem akustycznym
Przycisk przewietrzania podtynkowy z sygnalizacją diodową
Sygnalizator wiatrowo-deszczowy
Czujka optyczna dymu + gniazdo czujki G40
Kabel typu NHXH PH90 3x1,5
Kabel typu NHXH PH90 3x2,5
Kabel typu HTKSHekw PH90 1x2x0,8
Kabel typu HTKSHekw PH90 3x2x0,8
Przewód typu YDY 3x1,5
Rura ochronna fi40 (dokładną ilość dobrać na budowie)
Materiały instalacyjne, pomocniczne
szt.
2
1
2
1
1
2
1
1
1
1
2
1
1
2
1
1
5
60 m
200 m
200 m
40m
15 m
200m
3,0 %
19
PBW wydzielenia klatki schodowej wraz z systemem oddymiania w ZOZ w Busku Zdroju
14. NORMY I PRZEPISY ZWIĄZANE.
• Ustawa z dnia 7 lipca 1994 roku Prawo budowlane (Dz.U. z 2006, Nr 156, poz.1118
późniejszymi zmianami);
• Rozporządzenie Ministra Infrastruktury z dnia 12 kwietnia 2002 roku w sprawie
warunków technicznych, jakim powinny odpowiadać budynki i ich usytuowanie (Dz.
U. z 2002, Nr 75, poz. 690 z późniejszymi zmianami);
• Ustawa z dnia 16 kwietnia 2004 o wyrobach budowlanych (Dz.U. z 2004, Nr 92,
poz.881);
• Rozporządzenie Ministra Infrastruktury z dnia 2 września 2004 roku, w sprawie
szczegółowego zakresu i formy dokumentacji projektowej, specyfikacji technicznego
wykonania i odbioru robót budowlanych oraz programu funkcjonalno-użytkowego (Dz.
U. z 2004, Nr 202, poz. 2072);
• Rozporządzenie Ministra Infrastruktury z dnia 6 lutego 2003 roku w sprawie
bezpieczeństwa i higieny pracy podczas wykonywania robót budowlanych (Dz.U. z
2003, Nr 48, poz. 401);
• Rozporządzenie Ministra Pracy i Polityki Socjalnej z dnia 26 września 1997r. w
sprawie ogólnych przepisów bezpieczeństwa i higieny pracy (Dz.U. nr 129, poz. 844 z
późn. zm.);
• Rozporządzenie Ministra Spraw Wewnętrznych i Administracji z dnia 16 czerwca
2003r. w sprawie przeciwpożarowego zaopatrzenia w wodę oraz dróg pożarowych
(Dz.U. Nr 121, poz. 1139);
• Rozporządzenie Ministra Spraw Wewnętrznych i Administracji z dnia 21 kwietnia
2006r. w sprawie ochrony przeciwpożarowej budynków, innych obiektów budowlanych
i terenów (Dz.U. Nr 80, poz. 563);
• Rozporządzenie Ministra Infrastruktury z dnia 8 listopada 2004 roku w sprawie aprobat
technicznych oraz jednostek organizacyjnych upoważnionych do ich wydawania
(Dz.U.z 2004, Nr 249, poz. 2497),
• Pozostałe obowiązujące normy i przepisy.
• Informacje techniczne na temat zaprojektowanych materiałów i technologii.
Uwaga:
Wszędzie tam gdzie w dokumentacji projektowej, specyfikacjach technicznych wykonania i
odbioru robót budowlanych lub przedmiarach robót do opisu przedmiotu zamówienia użyto
nazwy producenta lub marki produktu, należy to rozumieć jako wskazanie przykładowe
obrazujące wymaganą klasę jakości lub standard używanych materiałów budowlanych.
Należy przyjąć w każdym takim przypadku, że podczas wykonywania robót budowlanych mogą
być stosowane materiały/produkty o parametrach równoważnych (nie gorsze), posiadające
odpowiednie certyfikaty i atesty zgodnie z obowiązującymi przepisami prawa.
20
