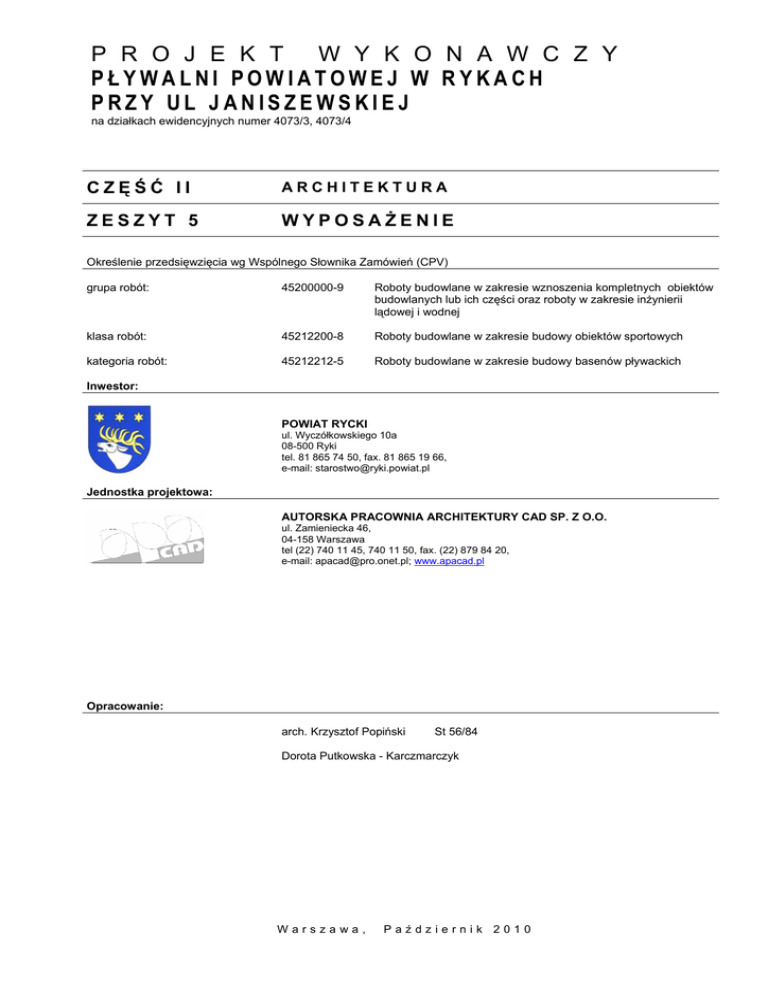

PW - Część 2, Zeszyt 5 - Starostwo Powiatowe w Rykach

P R O J E K T W Y K O N A W C Z Y
PŁYWALNI POWIATOWEJ W RYKACH
PRZY UL JANISZEWSKIEJ
na działkach ewidencyjnych numer 4073/3, 4073/4
CZĘŚĆ II
ARCHITEKTURA
ZESZYT 5
WYPOSAŻENIE
Określenie przedsięwzięcia wg Wspólnego Słownika Zamówień (CPV)
grupa robót:
45200000-9
Roboty budowlane w zakresie wznoszenia kompletnych obiektów
budowlanych lub ich części oraz roboty w zakresie inżynierii
lądowej i wodnej
klasa robót:
45212200-8
Roboty budowlane w zakresie budowy obiektów sportowych
kategoria robót:
45212212-5
Roboty budowlane w zakresie budowy basenów pływackich
Inwestor:
POWIAT RYCKI
ul. Wyczółkowskiego 10a
08-500 Ryki
tel. 81 865 74 50, fax. 81 865 19 66,
e-mail: [email protected]
Jednostka projektowa:
AUTORSKA PRACOWNIA ARCHITEKTURY CAD SP. Z O.O.
ul. Zamieniecka 46,
04-158 Warszawa
tel (22) 740 11 45, 740 11 50, fax. (22) 879 84 20,
e-mail: [email protected]; www.apacad.pl
Opracowanie:
arch. Krzysztof Popiński
St 56/84
Dorota Putkowska - Karczmarczyk
Warszawa,
Październik 2010
PROJEKT WYKONAWCZY PŁYWALNI POWIATOWEJ W RYKACH
CZĘŚĆ II – ARCHITEKTURA
ZESZYT NR 5 – WYPOSAŻENIE
SPIS ZAWARTOŚCI
I.
WYKAZ WYPOSAŻENIA PŁYWALNI
RYSUNKI:
Numer rysunku
treść
WP1
WP2
WP3
WP4
WP5
WP6
WP7
LADA SZATNI P004
LADA RECEPCJI P009
WIESZAKITYP A, G
DETAL HAK I PÓŁKA WIESZAKA
BLATY UMYWALEK
STANOWISKO Z SUSZARKAMI DŁ.200CM
STANOWISKO Z SUSZARKAMI DŁ.1 00CM
PROJEKT WYKONAWCZY PŁYWALNI POWIATOWEJ W RYKACH
CZĘŚĆ II – ARCHITEKTURA
ZESZYT NR 5 – WYPOSAŻENIE
WYKAZ WYPOSAŻENIA PŁYWALNI
Pom.P03 pokój socjalny z zapleczem sanitarnym
Zestaw kuchenny: zlewozmywak jednokomorowy z szafką
100x70x85cm
1kpl.
Szafka wisząca 80x70x37cm
1szt
Czajnik elektryczny bezprzewodowy 1,7l; moc 2400W
Stolik 80x80x75cm
1szt.
1szt
Krzesła
4szt
Kosz na śmieci
1szt
Lustro naścienne
Dozownik do mydła w płynie
1szt.
1szt.
Pom.P04 węzeł sanitarny przy pokoju socjalnym
Lustro 60cm, wys. 80cm
1 kpl.
Dozownik do mydła w płynie
Pojemnik na papier toaletowy na duże role
1szt.
1szt
Kosz na śmieci opoj. 15l
1szt
Wieszak na ręczniki z trzema uchwytami
1szt
Pom.P16 śmietnik
Kontener na śmieci 1100l
Wykończenie: blat ze
zlewozmywakiem ,konstrukcja
metalowa, drzwi szafki
laminowane w kolorze białym
drzwi szafki laminowane w
kolorze białym
wybór inwestorski
Nogi stołu metalowe w kolorze
aluminium, blat i konstrukcja
podblatem z płyty pokrytej
okleiną w kolorze drewna orzech
ciemny taki jak np. Firmy Nowy
Styl typ Dorino
Stelaż metalowy w kolorze
aluminium, siedzenie i oparcie z
giętej sklejki lakierowanej w
kolorze naturalnym – krzesło
takie jak np.Nowy Styl typ Latte
Metalowy w kolorze srebrnym,
okrągły z przyciskiem pedałowym
o pojemności 20l
( wys.39cm ;śr. 25cm)- taki jak
np.Merida
60x75 cm takie jak np.Kolja IKEA
obudowa ze stali nierdzewnej
satynowej , poj. 1l np. f. Merida
2 szt
Obudowa ze stali nierdzewnej
satynowej , poj. 1l np. f. Merida
obudowa ze stali nierdzewnej
satynowej zamykana na klucz,
28x30c11,5cm
Metalowy w kolorze srebrnym,
okrągły z przyciskiem pedałowym
o pojemności 15l
( wys.44cm ;śr. 29,5cm)- taki jak
Merida
Metalowy w kolorze srebrnym
satynowym
PROJEKT WYKONAWCZY PŁYWALNI POWIATOWEJ W RYKACH
CZĘŚĆ II – ARCHITEKTURA
ZESZYT NR 5 – WYPOSAŻENIE
Pom.P002 portiernia
Biurko 120x70
1szt
Krzesło obrotowe
2szt
Szafa
1szt
Kosz na śmieci
1szt
Blat z płyty wiórowej laminowanej w
kolorze drewna ciemnobrązowego z
czarnymi słojami, krawędzie płyty
wykończone okleiną w kolorze blatu
; stelaż o konstrukcji stalowej
samonośnej składający się z
zespawanych ze sobą elementów
nóg stanowiących bok biurka i
skręconych z dwoma wspornikami
podblatowymi; noga w kształcie
litery C, całość konstrukcji w kolorze
Ral 9006; dodatkowe wyposażenie
wspornik pod komputer, poziomy
kanal kablowy, osłony boczne
pionowe C,
Biurko takie jak np. f.Maro system
eM
Stelaż wykonany z czarnego
tworzywa sztucznego, z regulacją
wysokości siedziska, pochylenia i
wysokości oparcia, z
podłokietnikami, tapicerka w kolorze
szarym.
Szafa wys.185cm składająca się z 3
segmentów
( 80cm/80cm/60cm.)z płyty wiórowej
laminowanej w kolorze drewna
ciemnobrązowego z czarnymi
słojami ,boki i półki w kolorze
szarym,
I-segment z szufladami i
drzwiczkami ; II-segment z
drzwiczkami i półkami na klucze; IIIsegment z szafą ubraniową)
np.taka jak f. Maro system PRO
Metalowy w kolorze srebrnym,
okrągły z przyciskiem pedałowym o
pojemności 12l
( wys.39cm ;śr. 25cm)- taki jak
Merida
PROJEKT WYKONAWCZY PŁYWALNI POWIATOWEJ W RYKACH
CZĘŚĆ II – ARCHITEKTURA
ZESZYT NR 5 – WYPOSAŻENIE
Pom.P004 szatnia
Lada dł 5,4 m b wg rys
1kpl
Krzesło
1szt
Wieszaki z profili stalowych
( 5 szt. dł.155cm)
Kosz na śmieci
1 szt
Blat z płyty meblowej
laminowanej w kolorze drewna
ciemnobrązowego z czarnymi
słojami z półkamii pod blatem,
front z płyty meblowej
laminowanej w dwóch kolorach :
a w kolorze ciemnego drewna i
szarym, blat oparty na
konstrukcji z płyty meblowej ( wg
rys nr–.WP1)
Stelaż metalowy w kolorze
aluminium, siedzenie i oparcie z
giętej sklejki lakierowanej w
kolorze ciemnego drewna–
krzesło takie jak Nowy Styl typ
Latte
Stelaż z profili stalowych
malowanych., wykończenia z
płyty laminowanej w kolorze wg.
Rys WP3
Metalowy w kolorze Ral 9006,
okrągły śr.21cm wys.38cm
Pom.P006 toaleta damska
Blat szer. 60cm, dł. 170cm – do montażu umywalek;
1kpl
Lustro klejone do ściany dł 170cm, wys. 100cm
1 kpl.
Dozownik do mydła w płynie
Suszarka do rąk
1szt.
1szt.
Pojemnik na papier toaletowy na duże role
1szt
Kosz na śmieci opoj. 15l
1szt
z płyty laminowanej
wodoodpornej w kolorze w
kolorze drewnw ciemno
bązowego egzotycznego, na
stelażu stalowym
zabezpieczonym antykorozyjnie i
malowanym proszkowo Ral 7038
wg rys WP 5
Obudowa ze stali nierdzewnej
satynowej , poj. 1l np. f. Merida
Obudowa ze stali nierdzewnej
satynowej , wyłącznik na
fotokomórkę
obudowa ze stali nierdzewnej
satynowej zamykana na klucz,
28x30c11,5cm
Metalowy w kolorze srebrnym,
okrągły z przyciskiem pedałowym
o pojemności 15l
( wys.44cm ;śr. 29,5cm)- taki jak
Merida
PROJEKT WYKONAWCZY PŁYWALNI POWIATOWEJ W RYKACH
CZĘŚĆ II – ARCHITEKTURA
ZESZYT NR 5 – WYPOSAŻENIE
Kosz na śmieci o poj 5l
1szt
Metalowy w kolorze srebrnym,
okrągły z przyciskiem pedałowym
o pojemności 5l
Pom.P007 toaleta niepełnosprawnych
Dozownik do mydła w płynie
Suszarka do rąk
1szt.
1szt.
Lustro
1szt.
Uchwyt kątowy do wc
1szt.
Uchwyt uchylny z miejscem na papier toalet.
1szt.
Uchwyt uchylny do umywalki
1szt.
Kosz na śmieci opoj. 15l otwarty
1szt
obudowa ze stali nierdzewnej
satynowej , poj. 1l np. f. Merida
obudowa ze stali nierdzewnej
satynowej , wyłącznik na
fotokomórkę
uchylne np.takie jak Akcjum
Malux 6060
ze stali nierdzewnej np. taki jak
Akcjum Malux 300 lub
rozwiązanie równoważne
ze stali nierdzewnej np.taki jak
Akcjum Malux 900 lub
rozwiązanie równoważne
ze stali nierdzewnej np.taki jak
Akcjum Malux 105 lub
rozwiązanie równoważne
Metalowy w kolorze srebrnym,
okrągły o pojemności 15l
( wys.31cm ;śr. 26cm)- taki jak
Merida
Pom.P008 toaleta męska
Blat szer. 60cm, dł. 200cm – do montażu umywalek;
1kpl
z płyty laminowanej
wodoodpornej w kolorze w
kolorze drewnw ciemno
bązowego egzotycznego, na
stelażu stalowym
zabezpieczonym antykorozyjnie i
malowanym proszkowo Ral 7038
wg rys. WP 5
Lustro klejone do ściany dł 200cm, wys. 100cm
Dozownik do mydła w płynie
Suszarka do rąk
1 kpl.
2szt.
1szt.
Pojemnik na papier toaletowy na duże role
1szt
obudowa ze stali nierdzewnej
satynowej , poj. 1l np. f. Merida
obudowa ze stali nierdzewnej
satynowej , wyłącznik na
fotokomórkę
obudowa ze stali nierdzewnej
satynowej zamykana na klucz,
28x30c11,5cm
PROJEKT WYKONAWCZY PŁYWALNI POWIATOWEJ W RYKACH
CZĘŚĆ II – ARCHITEKTURA
ZESZYT NR 5 – WYPOSAŻENIE
Kosz na śmieci opoj. 15l
1szt
Metalowy w kolorze srebrnym,
okrągły z przyciskiem pedałowym
o pojemności 15l
( wys.44cm ;śr. 29,5cm)- taki jak
Merida
Pom.P009 recepcja/ kasa
Lada
1szt.
Krzesło obrotowe
3szt
Monitor LCD min. 15cali + komputer + klawiatura + mysz
3Kpl
Kosz na śmieci
2szt
Kanapa wypoczykowa
Fotele
1kpl
2szt
Blat z płyty meblowej laminowanej
w kolorze drewna
ciemnobrązowego z czarnymi
słojami z półkamii pod blatem, front
z płyty meblowej laminowanej w
dwóch kolorach : a w kolorze
ciemnego drewna i szarym, blat
oparty na konstrukcji z płyty
meblowej wg rys. WP 2
Stelaż wykonany z czarnego
tworzywa sztucznego, z regulacją
wysokości siedziska, pochylenia i
wysokości oparcia, z
podłokietnikami, tapicerka w kolorze
szarym.
Komputer:
Procesor Intel PentiumD9xx,
System operacyjny WindowsXP
płyta gł. MSI7176 Intel 945G,
Pamięć operacyjna 512MB,
Stacja dyskietek FDD 1,44MB, Dysk
twardy HDD 160GB,
Napęd optyczny DVDRW+/DLx5,16x
Karta grafiki Intel GMA 950 128MB,
Karta dźwiękowa 8 kanałowa
-wybór inwestorski **
Metalowy w kolorze srebrnym,
okrągły z przyciskiem pedałowym o
pojemności 12l
( wys.39cm ;śr. 25cm)- taki jak
Merida
Pom.P010 korytarz suchej stopy
Półka (z lustrem oraz suszarką do włosów)
Suszarki do włosów typu słoń
Pom.P012 pokój socjalny
Blat z płyty meblowej laminowanej
w kolorze szarym, front z płyty
meblowej laminowanej w dwóch
10kpl.
kolorach : a w kolorze ciemnego
drewna i szarym jak blat, blat oparty
na konstrukcji z płyty meblowej
10szt
PROJEKT WYKONAWCZY PŁYWALNI POWIATOWEJ W RYKACH
CZĘŚĆ II – ARCHITEKTURA
ZESZYT NR 5 – WYPOSAŻENIE
Zestaw kuchenny: zlewozmywak jednokomorowy z szafką
100x70x85cm
1kpl.
Szafka wisząca 80x70x37cm
1szt
Czajnik elektryczny bezprzewodowy 1,7l; moc 2400W
Stolik 80x80x75cm
1szt.
1szt
Krzesła
4szt
Kosz na śmieci
1szt
Lustro naścienne
Dozownik do mydła w płynie
1szt.
1szt.
Wykończenie: blat ze
zlewozmywakiem ,konstrukcja
metalowa, drzwi szafki
laminowane w kolorze białym
drzwi szafki laminowane w
kolorze białym
wybór inwestorski
Nogi stołu metalowe w kolorze
aluminium, blat i konstrukcja pod
blatem z płyty laminowanej w
kolorze drewna taki jak np Firmy
Nowy Styl typ Dorino
Stelaż metalowy w kolorze
aluminium, siedzenie i oparcie z
giętej sklejki lakierowanej w
kolorze naturalnym – krzesło
takiejak Nowy Styl typ Latte
Metalowy w kolorze srebrnym,
okrągły z przyciskiem pedałowym
o pojemności 20l
( wys.39cm ;śr. 25cm)- taki jak
Merida
60x75 cm takie jak np.Kolja IKEA
obudowa ze stali nierdzewnej
satynowej , poj. 1l np. f. Merida
Pom.P013 szatnia dla ratowników
Szafki z płyty wodoodpornej laminowanej HPL , stelaż szafki ze
stali nierdzewnej. Szafka o wym, 40x50 x185cm dzielona na dwa
schowki. Schowki zamykane na karty z transponderem ( chipem)
Pom.P014 toaleta i umywalnia ratowników
Lustro 60cm, wys. 80cm
Boki szafki w kolorze szarym
3kpl.
Drzwi w kolorze granatowym
1 kpl.
Dozownik do mydła w płynie
Pojemnik na papier toaletowy na duże role
1szt.
1szt
Kosz na śmieci opoj. 15l
1szt
Wieszak na ręczniki z trzema uchwytami
1szt
Pom.P015 pokój pierwszej pomocy
Dozownik do mydła w płynie
1szt.
Obudowa ze stali nierdzewnej
satynowej , poj. 1l np. f. Merida
obudowa ze stali nierdzewnej
satynowej zamykana na klucz,
28x30c11,5cm
Metalowy w kolorze srebrnym,
okrągły z przyciskiem pedałowym
o pojemności 15l
( wys.44cm ;śr. 29,5cm)- taki jak
Merida
Metalowy w kolorze srebrnym
satynowym
obudowa ze stali nierdzewnej
satynowej , poj. 1l np. f. Merida
PROJEKT WYKONAWCZY PŁYWALNI POWIATOWEJ W RYKACH
CZĘŚĆ II – ARCHITEKTURA
ZESZYT NR 5 – WYPOSAŻENIE
Lustro
Leżanka 90 x200cm
Stolik 80x80 cm
1szt.
1szt.
1szt.
krzesło
1szt.
Kosz na śmieci opoj. 15l otwarty
1szt
Nogi stołu metalowe w kolorze
aluminium, blat i konstrukcja
podblatem z płyty pokrytej
okleiną w kolorze drewną taki jak
Firmy Nowy Styl typ Dorino
Stelaż metalowy w kolorze
aluminium, siedzenie i oparcie z
giętej sklejki lakierowanej w
kolorze.naturalnym– krzesło takie
jak Nowy Styl typ Latte
Metalowy w kolorze srebrnym,
okrągły o pojemności 15l
( wys.31cm ;śr. 26cm)- taki jak
Merida
Pom.P016 przebieralnia męska
Szafki z płyty wodoodpornej laminowanej HPL z ławką , stelaż
25szt z Boki szafki w kolorze szarym
szafki ze stali nierdzewnej. Szafka o wym, 40x50 x185cm dzielona dwoma Drzwi w kolorze granatowym
na dwa schowki. Schowki zamykane na karty z transponderem (
schowka
chipem)
mi
Płyta w kolorze szarym
Kabiny przebieralnie z płyty wodoodpornej laminowanej HPL
2kpl
Metalowy w kolorze srebrnym,
okrągły o pojemności 15l
( wys.31cm ;śr. 26cm)- taki jak
Kosz na śmieci opoj. 15l otwarty
1szt
Merida
Pom.P017 zespół natrysków
Wieszak na ręczniki z pięcioma uchwytami
Pom.P018 toaleta męska
Lustro 60cm, wys. 80cm
Dozownik do mydła w płynie
Pojemnik na papier toaletowy na duże role
2szt
Metalowy w kolorze srebrnym
satynowym
1 kpl.
1szt.
1szt
Kosz na śmieci opoj. 15l
1szt
obudowa ze stali nierdzewnej
satynowej , poj. 1l np. f. Merida
obudowa ze stali nierdzewnej
satynowej zamykana na klucz,
28x30c11,5cm
Metalowy w kolorze srebrnym,
okrągły z przyciskiem pedałowym
o pojemności 15l
( wys.44cm ;śr. 29,5cm)- taki jak
Merida
Pom.P022 przebieralnia damska
Szafki z płyty wodoodpornej laminowanej HPL z ławką , stelaż
25szt z Boki szafki w kolorze szarym
szafki ze stali nierdzewnej. Szafka o wym, 40x50 x185cm dzielona dwoma Drzwi w kolorze granatowym
na dwa schowki. Schowki zamykane na karty z transponderem (
schowka
chipem)
mi
PROJEKT WYKONAWCZY PŁYWALNI POWIATOWEJ W RYKACH
CZĘŚĆ II – ARCHITEKTURA
ZESZYT NR 5 – WYPOSAŻENIE
Kabiny przebieralnie z płyty wodoodpornej laminowanej HPL
2kpl
Kosz na śmieci opoj. 15l otwarty
1szt
Pom.P023 zespół natrysków
Wieszak na ręczniki z pięcioma uchwytami
Pom.P024 toaleta damska
Lustro 60cm, wys. 80cm
Dozownik do mydła w płynie
Pojemnik na papier toaletowy na duże role
2szt
Metalowy w kolorze srebrnym
satynowym
1 kpl.
1szt.
1szt
Kosz na śmieci opoj. 15l
1szt
Kosz na śmieci o poj 5l
Płyta w kolorze szarym
Metalowy w kolorze srebrnym,
okrągły o pojemności 15l
( wys.31cm ;śr. 26cm)- taki jak
Merida
1szt
obudowa ze stali nierdzewnej
satynowej , poj. 1l np. f. Merida
obudowa ze stali nierdzewnej
satynowej zamykana na klucz,
28x30c11,5cm
Metalowy w kolorze srebrnym,
okrągły z przyciskiem pedałowym
o pojemności 15l
( wys.44cm ;śr. 29,5cm)- taki jak
Merida
Metalowy w kolorze srebrnym,
okrągły z przyciskiem pedałowym
o pojemności 5l
Pom.P026 przebieralnia rodzinna
Szafki z płyty wodoodpornej laminowanej HPL z ławką , stelaż
10 szt z Boki szafki w kolorze szarym
szafki ze stali nierdzewnej. Szafka o wym, 40x50 x185cm dzielona dwoma Drzwi w kolorze granatowym
na dwa schowki. Schowki zamykane na karty z transponderem (
schowka
chipem)
mi
Płyta w kolorze szarym
Kabina przebieralnia z płyty wodoodpornej laminowanej HPL
1kpl
Metalowy w kolorze srebrnym,
okrągły o pojemności 15l
( wys.31cm ;śr. 26cm)- taki jak
Kosz na śmieci opoj. 15l otwarty
1szt
Merida
Pom.P027 toaleta i natryskownia rodzinna
Lustro 60cm, wys. 80cm
1 kpl.
Dozownik do mydła w płynie
Pojemnik na papier toaletowy na duże role
1szt.
1szt
Kosz na śmieci opoj. 15l
1szt
Obudowa ze stali nierdzewnej
satynowej , poj. 1l np. f. Merida
obudowa ze stali nierdzewnej
satynowej zamykana na klucz,
28x30c11,5cm
Metalowy w kolorze srebrnym,
okrągły z przyciskiem pedałowym
o pojemności 15l
( wys.44cm ;śr. 29,5cm)- taki jak
Merida
PROJEKT WYKONAWCZY PŁYWALNI POWIATOWEJ W RYKACH
CZĘŚĆ II – ARCHITEKTURA
ZESZYT NR 5 – WYPOSAŻENIE
Wieszak na ręczniki z trzema uchwytami
1szt
Metalowy w kolorze srebrnym
satynowym
Pom.P029 przebieralnia osób niepełnosprawnych
Szafki z płyty wodoodpornej laminowanej HPL z ławką , stelaż
szafki ze stali nierdzewnej. Szafka o wym, 30x50 x185cm, szafki
zamykane na karty z transponderem ( chipem)
Kabina przebieralnia z płyty wodoodpornej laminowanej HPL
Boki szafki w kolorze szarym
8szt
Drzwi w kolorze granatowym
1kpl
Kosz na śmieci opoj. 15l otwarty
1szt
Płyta w kolorze szarym
Metalowy w kolorze srebrnym,
okrągły o pojemności 15l
( wys.31cm ;śr. 26cm)- taki jak
Merida
Pom.P030 toaleta osób niepełnosprawnych
Dozownik do mydła w płynie
Lustro
1szt.
1szt.
Uchwyt kątowy do wc
1szt.
Uchwyt uchylny z miejscem na papier toalet.
1szt.
Uchwyt uchylny do umywalki
1szt.
Uchwyt kątowy narożny
do prysznica 34mm
1szt
obudowa ze stali nierdzewnej
satynowej , poj. 1l np. f. Merida
uchylne np.takie jak Akcjum
Malux 6060
ze stali nierdzewnej np. taki jak
Akcjum Malux 300 lub
rozwiązanie równoważne
ze stali nierdzewnej np.taki jak
Akcjum Malux 900 lub
rozwiązanie równoważne
ze stali nierdzewnej np.taki jak
Akcjum Malux 105 lub
rozwiązanie równoważne
np.takie jak Akcjum Malux 350
Siedzisko prysznicowe zawieszane na poręczy
1 szt
np. Akcjum Malux 520
Kosz na śmieci opoj. 15l otwarty
1szt
Metalowy w kolorze srebrnym,
okrągły o pojemności 15l
( wys.31cm ;śr. 26cm)- taki jak
Merida
Pom.P103 antresola widokowa
Siedziska stałe
30
miejsc
mocowane na konstrukcji ze stali
kwasoodpornej , siedziska
tworzywo trudnozapalne z niskim
oparciem w kolorze Ral 5001
(grunblau)
