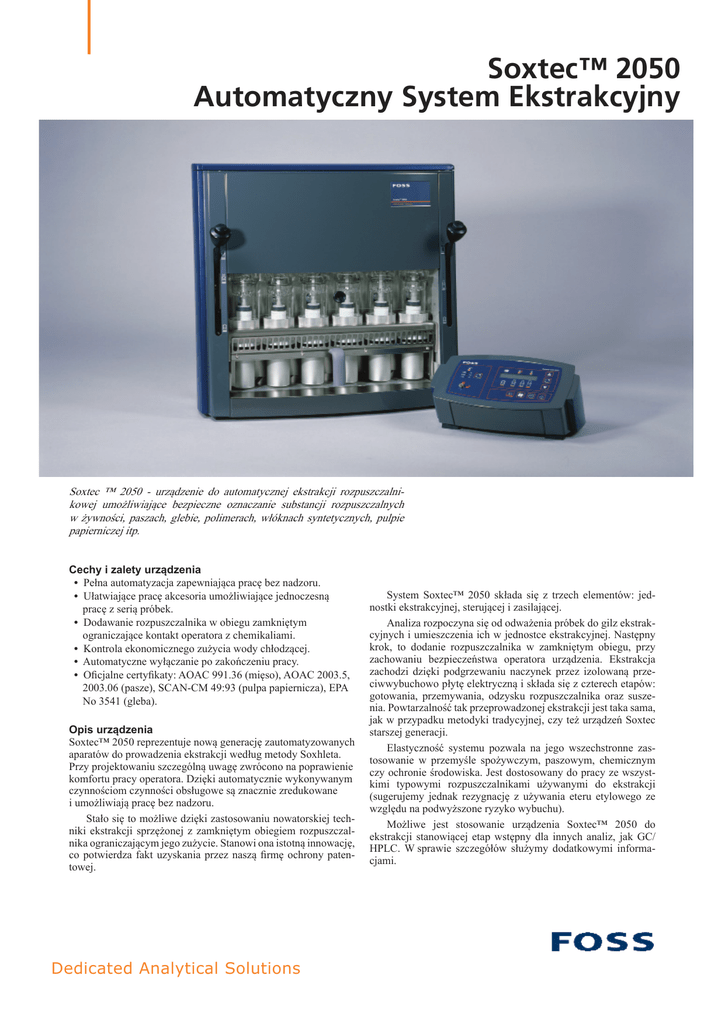

Soxtec™ 2050
Automatyczny System Ekstrakcyjny
Soxtec ™ 2050 - urządzenie do automatycznej ekstrakcji rozpuszczalnikowej umożliwiające bezpieczne oznaczanie substancji rozpuszczalnych
w żywności, paszach, glebie, polimerach, włóknach syntetycznych, pulpie
papierniczej itp.
Cechy i zalety urządzenia
• Pełna automatyzacja zapewniająca pracę bez nadzoru.
• Ułatwiające pracę akcesoria umożliwiające jednoczesną
pracę z serią próbek.
• Dodawanie rozpuszczalnika w obiegu zamkniętym
ograniczające kontakt operatora z chemikaliami.
• Kontrola ekonomicznego zużycia wody chłodzącej.
• Automatyczne wyłączanie po zakończeniu pracy.
• Oficjalne certyfikaty: AOAC 991.36 (mięso), AOAC 2003.5,
2003.06 (pasze), SCAN-CM 49:93 (pulpa papiernicza), EPA
No 3541 (gleba).
Opis urządzenia
Soxtec™ 2050 reprezentuje nową generację zautomatyzowanych
aparatów do prowadzenia ekstrakcji według metody Soxhleta.
Przy projektowaniu szczególną uwagę zwrócono na poprawienie
komfortu pracy operatora. Dzięki automatycznie wykonywanym
czynnościom czynności obsługowe są znacznie zredukowane
i umożliwiają pracę bez nadzoru.
Stało się to możliwe dzięki zastosowaniu nowatorskiej techniki ekstrakcji sprzężonej z zamkniętym obiegiem rozpuszczal­
nika ograniczającym jego zużycie. Stanowi ona istotną innowację,
co potwierdza fakt uzyskania przez naszą firmę ochrony patentowej.
Dedicated Analytical Solutions
System Soxtec™ 2050 składa się z trzech elementów: jednostki ekstrakcyjnej, sterującej i zasilającej.
Analiza rozpoczyna się od odważenia próbek do gilz ekstrakcyjnych i umieszczenia ich w jednostce ekstrakcyjnej. Następny
krok, to dodanie rozpuszczalnika w zamkniętym obiegu, przy
zachowaniu bezpieczeństwa operatora urządzenia. Ekstrakcja
zachodzi dzięki podgrzewaniu naczynek przez izolowaną prze­
ciwwybuchowo płytę elektryczną i składa się z czterech etapów:
gotowania, przemywania, odzysku rozpuszczalnika oraz suszenia. Powtarzalność tak przeprowadzonej ekstrakcji jest taka sama,
jak w przypadku metodyki tradycyjnej, czy też urządzeń Soxtec
starszej generacji.
Elastyczność systemu pozwala na jego wszechstronne zastosowanie w przemyśle spożywczym, paszowym, chemicznym
czy ochronie środowiska. Jest dostosowany do pracy ze wszystkimi typowymi rozpuszczalnikami używanymi do ekstrakcji
(sugerujemy jednak rezygnację z używania eteru etylowego ze
względu na podwyższone ryzyko wybuchu).
Możliwe jest stosowanie urządzenia Soxtec™ 2050 do
ekstrakcji stanowiącej etap wstępny dla innych analiz, jak GC/
HPLC. W sprawie szczegółów służymy dodatkowymi informacjami.
Części składowe systemu:
Inne akcesoria:
• Soxtec™ 2050, 230 V:
Jednostka ekstrakcyjna Soxtec 2050
Jednostka sterująca Soxtec 2050
Jednostka zasilająca Soxtec 2050
Zestaw typowych akcesoriów do żywności i pasz:
Naczynka ekstrakcyjne (3 x 6 szt.)
Uchwyt do naczynek
Uchwyt do gilz z tulejkami
Gilzy (25 szt.)
Adaptery do gilz
Uchwyt magnetyczny do gilz
Szczypce do naczynek
Stojak do naczynek
Stojak do gilz
Uszczelki viton/butyl
Wężyki do dodawania i odbierania rozpuszczalnika
Instrukcja i nota aplikacyjna AN 301
• Soxtec™ 2050, 115 V:
Akcesoria jak wyżej
Naczynka ekstrakcyjne aluminiowe (6szt.)
Naczynka ekstrakcyjne szklane (6szt.)
Uszczelki, viton (6 szt.)
Uszczelki, butyl (6szt.)
Uszczelka, teflon
Dozownik rozpuszczalnika
Młynek Cemotec™ (rozdrabnianie próbek żywności i pasz bez
utraty wilgotności)
Młynek Cyclotec™ (rozdrabnianie próbek żywności ogólnego
użytku)
Młynek Knifetec™ (chłodzony wodą, do rozdrabniania próbek
o dużej zawartości tłuszczu i włókna)
Homogenizator
Dodatkowo sugerowane:
Gilzy celulozowe Ø 33mm (25szt.)
Gilzy celulozowe Ø 33mm o pojedynczej grubości (25szt.)
Przy oznaczaniu tłuszczu całkowitego zalecamy użycie zestawu
akcesoriów Soxcap™ 2047:
• Soxcap™ 2047, 230 V:
Jednostka do zintegrowanej hydrolizy i filtracji próbki z zestawem
akcesoriów do hydrolizy kwasowej żywności i pasz
• Soxcap™ 2047, 115 V:
Akcesoria jak wyżej
Dane Techniczne:
Max. objętość próbki:
ok. 65 ml (gilza 33×80 mm)
0,5 - 15g w zależności od próbki
Objętość rozpuszczalnika:
70 - 90 ml
Czas ekstrakcji:
zwykle 40 do 60 min., w zależności od zasto-
sowania
Pojemność serii:
6 próbek
Wydajność dzienna:
42 próbki
Zakres pomiarowy:
0,1 - 100% zawartości tłuszczu
Dokładność:
zgodna z oficjalnymi normami i certyfikatami
Powtarzalność:
Czas nagrzewania:
maksymalnie ±1% wzgl. (dla zakresu 5 - 100% zawartości tłuszczu).
od 20 do 280oC w 7-9 min (230V))
Czas nagrzewania: od 20°C do 280°C w 7-9 min. (230V)
Soxcap™ 2047 umożliwia prowadzenie hydrolizy i ekstrakcji w tym samym naczyniu eliminując ryzyko wystąpienia
błędu przy przenoszeniu próbek
Wymagania instalacyjne:
Urządzenie
Zasilanie
Pobór mocy
Wymiary
(cm)
Ciężar
szer×głęb×wys
Zużycie wody
Jednostka
ekstrakcyjna
-
-
60×38×58
30 kg
2 l/min.
Jednostka
sterująca
230 V, 50-60 Hz
115 V, 50-60 Hz
1550 W
31×24×16
3 kg
-
-
Jednostka
zasilająca
230 V, 50-60 Hz
115 V, 50-60 Hz
40 W
40×28×12
8 kg
-
-
FOSS Polska Sp. z o.o.
ul. Krasnowolska 17A
02-849 Warszawa
Tel.: +45 7010 3370
Fax: +45 7010 3371
Tel: +48 22 644 99 05/07
Fax: +48 22 644 99 20
[email protected]
www.foss.dk
E-mail: [email protected]
Internet: www.foss.pl
okap z wyciągiem,
min. przepływ 0,5 m/s
P/N 1026421, wersja 1 PL, kwiecień 2010
FOSS
Slangerupgade 69
DK-3400 Hilleroed
Denmark
Wentylacja
