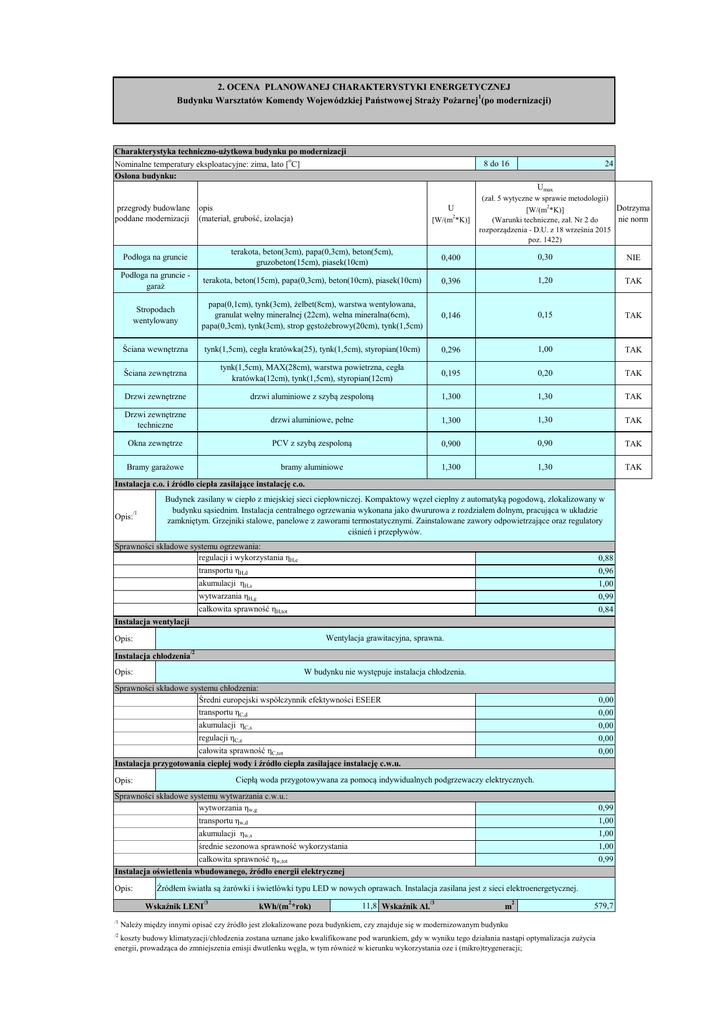

2. OCENA PLANOWANEJ CHARAKTERYSTYKI ENERGETYCZNEJ
Budynku Warsztatów Komendy Wojewódzkiej Państwowej Straży Pożarnej1(po modernizacji)
Charakterystyka techniczno-użytkowa budynku po modernizacji
o
Nominalne temperatury eksploatacyjne: zima, lato [ C]
Osłona budynku:
8 do 16
24
Umax
przegrody budowlane
poddane modernizacji
opis
(materiał, grubość, izolacja)
U
[W/(m2*K)]
(zał. 5 wytyczne w sprawie metodologii)
Dotrzyma
[W/(m2*K)]
nie norm
(Warunki techniczne, zał. Nr 2 do
rozporządzenia - D.U. z 18 września 2015
poz. 1422)
Podłoga na gruncie
terakota, beton(3cm), papa(0,3cm), beton(5cm),
gruzobeton(15cm), piasek(10cm)
0,400
0,30
NIE
Podłoga na gruncie garaż
terakota, beton(15cm), papa(0,3cm), beton(10cm), piasek(10cm)
0,396
1,20
TAK
Stropodach
wentylowany
papa(0,1cm), tynk(3cm), żelbet(8cm), warstwa wentylowana,
granulat wełny mineralnej (22cm), wełna mineralna(6cm),
papa(0,3cm), tynk(3cm), strop gęstożebrowy(20cm), tynk(1,5cm)
0,146
0,15
TAK
Ściana wewnętrzna
tynk(1,5cm), cegła kratówka(25), tynk(1,5cm), styropian(10cm)
0,296
1,00
TAK
Ściana zewnętrzna
tynk(1,5cm), MAX(28cm), warstwa powietrzna, cegła
kratówka(12cm), tynk(1,5cm), styropian(12cm)
0,195
0,20
TAK
Drzwi zewnętrzne
drzwi aluminiowe z szybą zespoloną
1,300
1,30
TAK
Drzwi zewnętrzne
techniczne
drzwi aluminiowe, pełne
1,300
1,30
TAK
Okna zewnętrze
PCV z szybą zespoloną
0,900
0,90
TAK
Bramy garażowe
bramy aluminiowe
1,300
1,30
TAK
Instalacja c.o. i źródło ciepła zasilające instalację c.o.
Opis:/1
Budynek zasilany w ciepło z miejskiej sieci ciepłowniczej. Kompaktowy węzeł cieplny z automatyką pogodową, zlokalizowany w
budynku sąsiednim. Instalacja centralnego ogrzewania wykonana jako dwururowa z rozdziałem dolnym, pracująca w układzie
zamkniętym. Grzejniki stalowe, panelowe z zaworami termostatycznymi. Zainstalowane zawory odpowietrzające oraz regulatory
ciśnień i przepływów.
Sprawności składowe systemu ogrzewania:
regulacji i wykorzystania ηH,e
0,88
transportu ηH,d
0,96
akumulacji ηH,s
1,00
wytwarzania ηH,g
0,99
całkowita sprawność ηH,tot
0,84
Instalacja wentylacji
Wentylacja grawitacyjna, sprawna.
Opis:
Instalacja chłodzenia
/2
W budynku nie występuje instalacja chłodzenia.
Opis:
Sprawności składowe systemu chłodzenia:
Średni europejski współczynnik efektywności ESEER
transportu ηC,d
0,00
0,00
akumulacji ηC,s
0,00
regulacji ηC,e
0,00
całowita sprawność ηC,tot
Instalacja przygotowania ciepłej wody i źródło ciepła zasilające instalację c.w.u.
0,00
Ciepłą woda przygotowywana za pomocą indywidualnych podgrzewaczy elektrycznych.
Opis:
Sprawności składowe systemu wytwarzania c.w.u.:
wytworzania ηw,g
0,99
transportu ηw,d
1,00
akumulacji ηw,s
1,00
średnie sezonowa sprawność wykorzystania
całkowita sprawność ηw,tot
Instalacja oświetlenia wbudowanego, źródło energii elektrycznej
Opis:
Źródłem światła są żarówki i świetlówki typu LED w nowych oprawach. Instalacja zasilana jest z sieci elektroenergetycznej.
Wskaźnik LENI
/1
/2
1,00
0,99
/3
kWh/(m2*rok)
11,8 Wskaźnik Al./3
m2
579,7
Należy między innymi opisać czy źródło jest zlokalizowane poza budynkiem, czy znajduje się w modernizowanym budynku
koszty budowy klimatyzacji/chłodzenia zostana uznane jako kwalifikowane pod warunkiem, gdy w wyniku tego działania nastąpi optymalizacja zużycia
energii, prowadząca do zmniejszenia emisji dwutlenku węgla, w tym również w kierunku wykorzystania oze i (mikro)trygeneracji;
/3
Wartości należy wyliczyc zgodnie z pkt. 4.1.5 załącznika nr 1 do rozporządzenia MIR z 27 lutego 2015 r. (poz. 376)
Obliczeniowe zapotrzebowanie na energię budynku po modernizacji
Roczne zapotrzebowanie na energię końcową Qk [kWh /(rok)] - na podstawie dokumentacji obliczeń charakterystyki energetycznej
budynku po modernizacji
Nośnik energii
ogrzewanie i wentylacja
ciepła woda
chłodzenie
użytkowa
oświetlenie
wbudowane
energia
pomocnicza4
suma
Olej opałowy
0,0
Gaz ziemny
0,0
Gaz płynny
0,0
Węgiel kamienny
0,0
Węgiel brunatny
0,0
0,0
Biomasa
Inny (podać jaki)
………………
0,0
6
Ciepło sieciowe
MPEC S.A. Kraków,
Wpc=0,62
55 573,7
55 573,7
Energia elektryczna na
potrzeby budynku z sieci
elektroenergetycznej
783,6
6 811,5
848,3
Energia elektryczna
wyprodukowana w
miejscu, zużyta na
potrzeby budynku
(podawać ze znakiem
minus) 5)
8 443,4
0,0
Łącznie zapotrzebowanie budynku na energię końcową Qk [kWh /(rok)]
64 017,1
Łącznie zapotrzebowanie budynku na energię pierwotną Qp [kWh /(rok)]
59 785,9
Podział zapotrzebowania energii
Roczne jednostkowe zapotrzebowanie na energię użytkową Eu 3 [kWh/(m2rok)]
ogrzewanie + wentylacja
2
ciepła woda
chłodzenie
użytkowa
80,2
85%
Eu [kWh/m *rok]
udział [%]
1,3
1%
0,0
0%
oświetlenie
wbudowane
energia
pomocnicza4
suma
11,8
12%
1,5
2%
94,7
100,0%
oświetlenie
wbudowane
energia4
suma
11,8
11%
1,5
1%
110,4
100,0%
Roczne jednostkowe zapotrzebowanie na energię końcową Ek 3 [kWh/(m2rok)]
ogrzewanie + wentylacja
2
ciepła woda
chłodzenie
użytkowa
95,9
87%
Ek [kWh/m *rok]
udział [%]
1,4
1%
0,0
0%
3
2
Roczne jednostkowe zapotrzebowanie na energię pierwotną Ep [kWh/(m rok)]
ogrzewanie + wentylacja
Ep [kWh/m2*rok]
udział [%]
1)
ciepła woda
chłodzenie
użytkowa
59,4
58%
4,1
4%
oświetlenie
wbudowane
energia4
suma
0,0
0%
35,3
34%
4,4
4%
103,1
100,0%
35,3
EP cząstkowe
63,5
0,0
EPmax
70,0
0,0
50,0
Warunek spełniony
Warunek
spełniony
Warunek
spełniony
podać pełną nazwę budynku
2)
z ciepłowni/ elektrociepłowni, podać rodzaj ciepłowni/ elektrociepłowni – np. ciepłownia węglowa, w przypadku gdy operator ciepłowni/elektrociepłowni podaje informację o wskaźniku
nieodnawialnej energii pierwotnej na ciepło - załączyć odpowiedni dokument
3)
Wskaźniki Ep i Ek i Ep cząstkowe należy obliczyć w oparciu o Rozporządzenia Ministra Infrastruktury i Rozwoju z dnia 27 lutego 2015 r. w sprawie metodologii wyznaczania charakterystyki
energetycznej budynku lub części budynku oraz świadectw charakterystyki energetycznej budynków (Dz. U. z 18 marca 2015 r. poz. 376)
4)
5)
sumaryczna energia pomocnicza dla systemów: ogrzewania, c.w.u., wentylacji oraz w przypadku gdy dotyczy chłodzenia
dotyczy odnawialnych źródeł energii, zainstalowanych wewnątrz budynku
Sporządzający ocenę:
Pieczątka i podpis:
Imię i nazwisko:
Łukasz Kowalczyk
Data:
21.04.2016r.
